КОНДИЦИОНЕР

Корпус испарителя

62

62-20

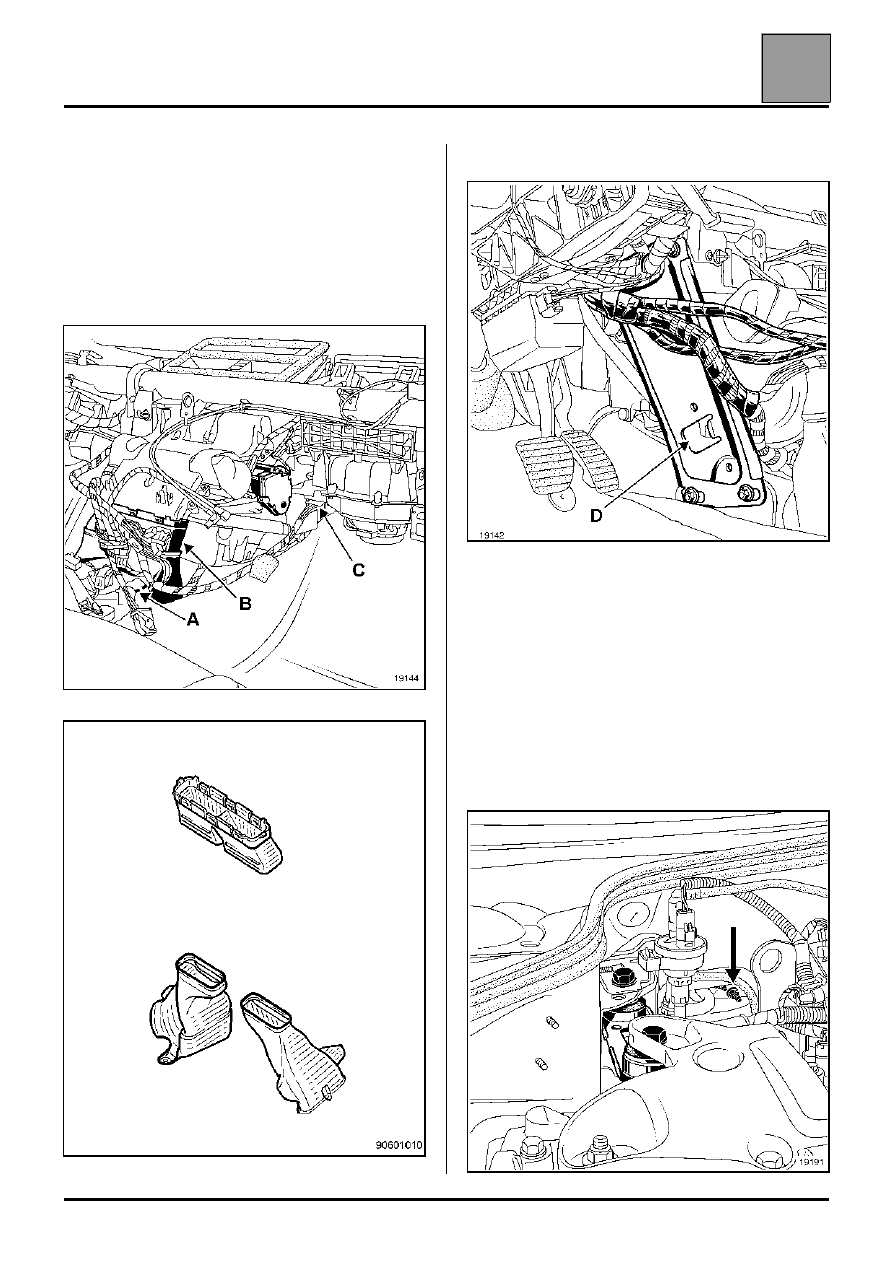

Разрежьте коврик в точке (A).

Высвободите жгут проводов,

Снимите воздухопроводы подачи нагретого воздуха
к ногам задних пассажиров (B).

Разъедините разъем (C) черного цвета узел
электровентилятор- силовой модуль.

Снимите защитный щиток (D).

В моторном отсеке:

Снимите защиту поддона двигателя.

Слейте жидкость из системы охлаждения двигателя.

Отсоедините трубки системы охлаждения
двигателя от штуцеров щитка передка.

Слейте хладагент из холодильного контура (см.
главу 62 "Общие сведения").

Снимите трубопровод системы кондиционирования
со штуцеров щитка передка.

19144

90601010

19142

19191

КОНДИЦИОНЕР

Корпус испарителя

62

62-21

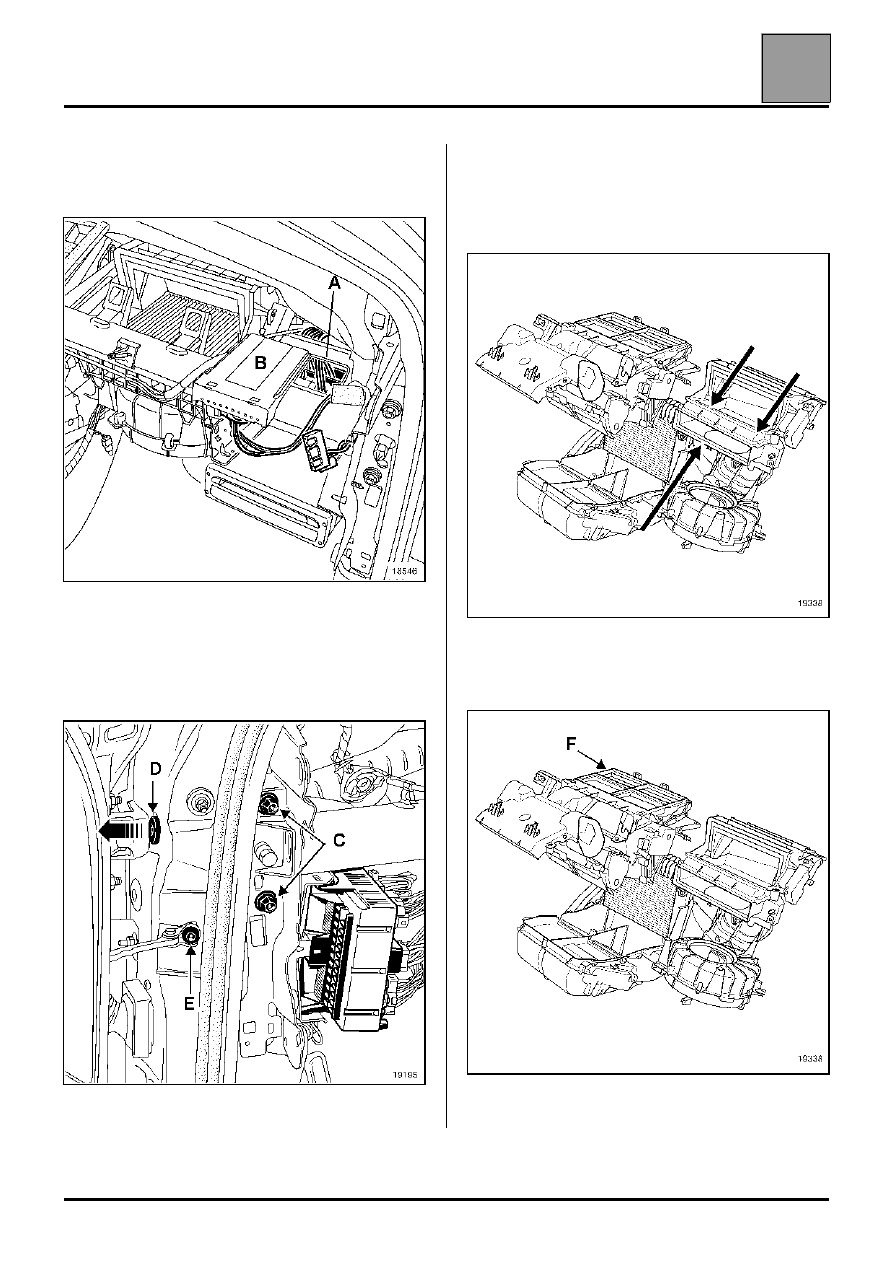

Снимите:
– блок предохранителей/дополнительных реле (А),
– синтезатор речи (B).

Снимите:
– рулевую колонку (см. главу 36),
– болты крепления (C) и (D) балки,
– болт (E) фиксатора замка двери, что позволит

отвернуть болт (D) балки,

– воздухораспределительный блок.

Снимите:
– фильтр системы вентиляции салона,
– электровентилятор,
– три болта крепления заслонки рециркуляции

воздуха.

Откройте воздухораспределительный блок (F), как
показано на приведенной ниже схеме.

18546

19195

19338

19338

КОНДИЦИОНЕР

Корпус испарителя

62

62-22

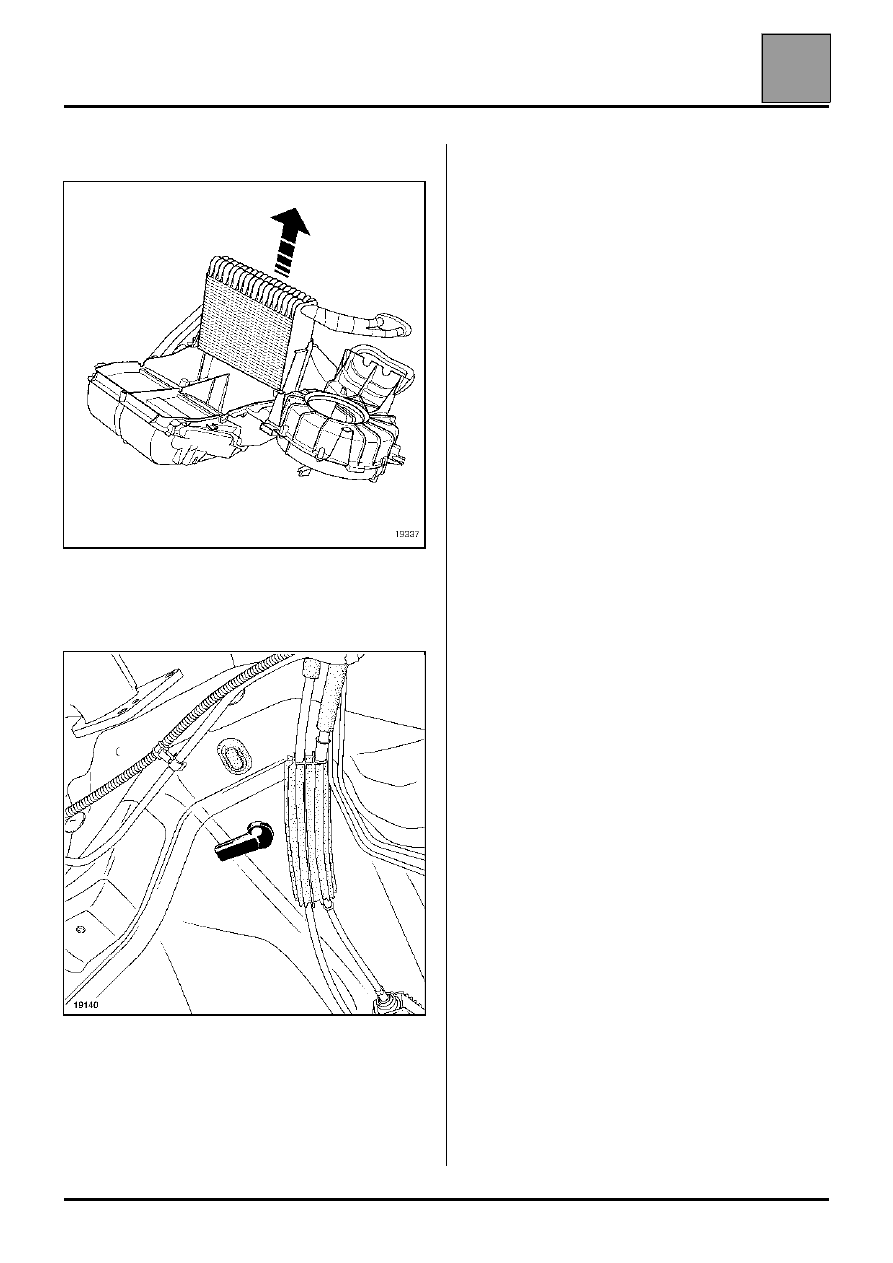

Снимите испаритель.

ПРИМЕЧАНИЕ: Выходной патрубок испарителя
расположен под тепловым экраном системы
выпуска отработавших газов.

УСТАНОВКА

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

Установка производится в порядке, обратном
снятию.

ВАЖНОЕ ЗАМЕЧАНИЕ: обратите особое
внимание на правильную прокладку жгута
проводов, чтобы не допустить его повреждения.

Установка приборной панели:
– перед установкой приборной панели

расположите и подсоедините жгуты проводов
высокочастотных громкоговорителей, дисплея и
датчика интенсивности солнечного излучения.

19337

19140

КОНДИЦИОНЕР

Корпус испарителя

62

62-23

Подсоедините жгут проводов подушки
безопасности пассажира.

Особенности контактного диска

Убедитесь в том, что колеса по-прежнему
находятся в положении для движения по прямой.

Проверьте правильность установки контактного
диска, убедившись, что метка "0" диска находится
напротив указателя.

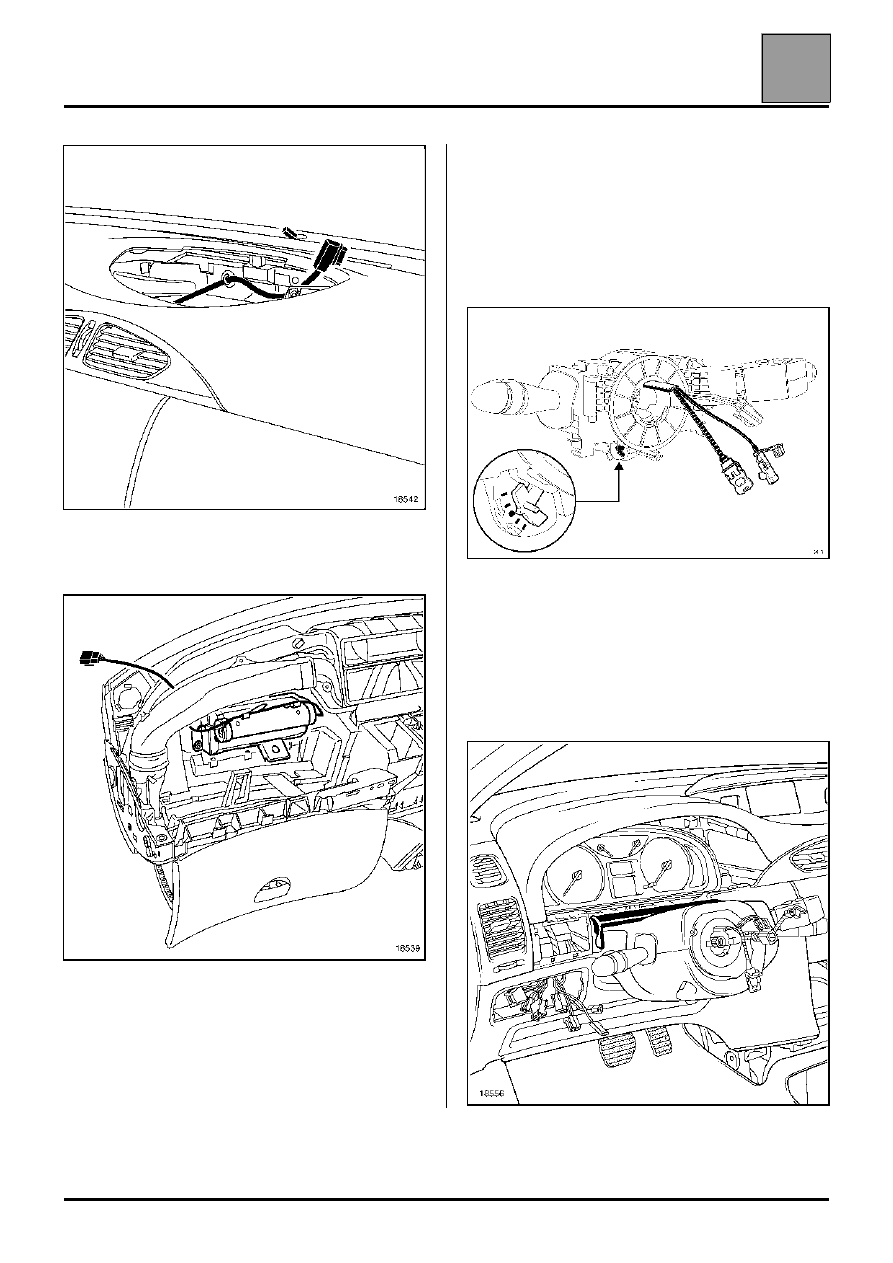

Особенности декоративной накладки щитка
приборов

– Установите щиток приборов и нижний кожух

рулевого колеса,

– Установите верхний кожух рулевого колеса,

расположив кожаную накладку, как показано на
рисунке ниже:

18542
