КОНДИЦИОНЕР

Корпус испарителя

62

62-24

– Приложите рамку к щитку приборов,
– Наклейте липкую ленту верхнего кожуха рулевого

колеса на рамку,

– Зафиксируйте защелками рамку на щитке

приборов.

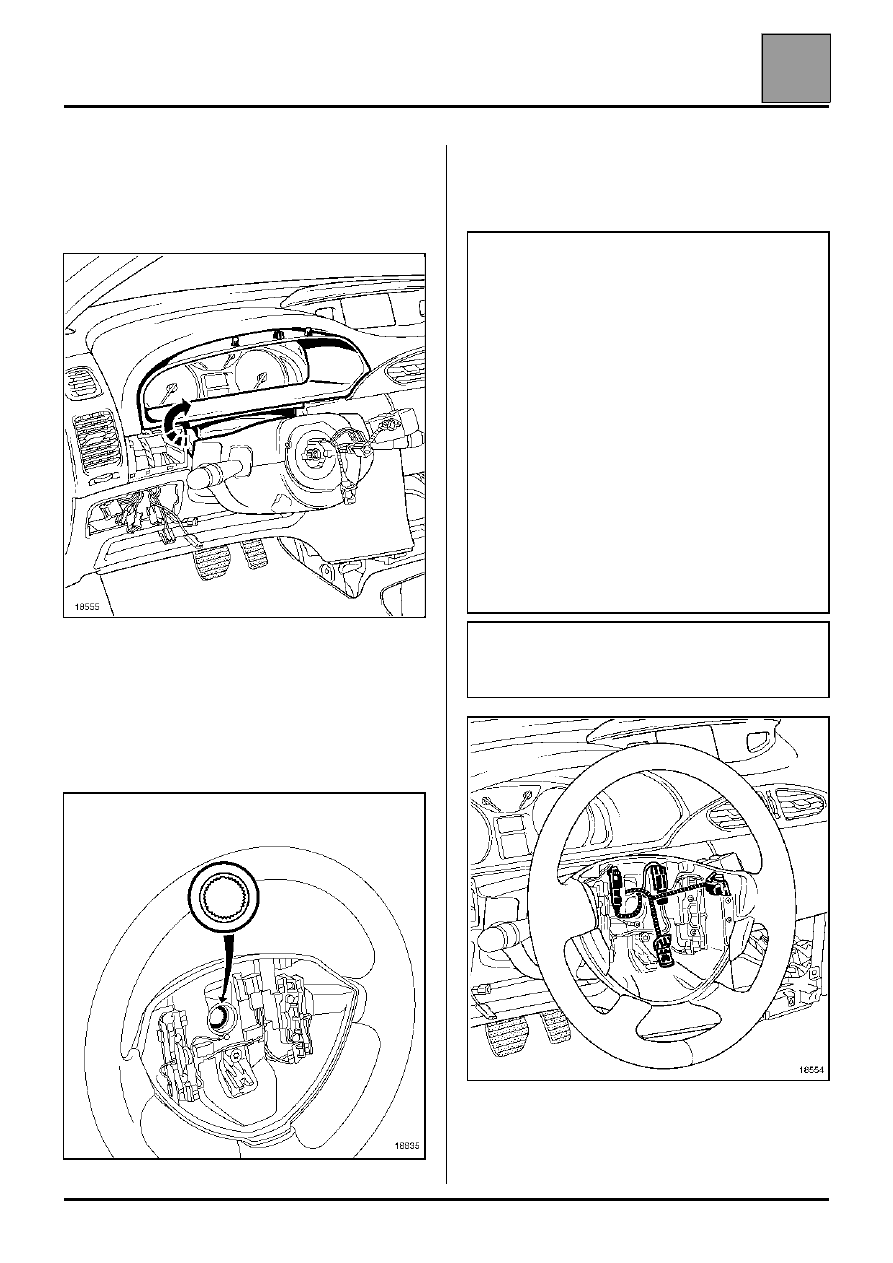

Особенности рулевого колеса

ВАЖНОЕ ЗАМЕЧАНИЕ: шлицы рулевого колеса
имеют специальные направляющие. Примите
меры безопасности, чтобы не повредить шлицы.
Рулевое колесо должно входить в шлицы
свободно.

После каждого снятия обязательно заменяйте болт

крепления рулевого колеса и затягивайте его

моментом (момент затяжки 4,4 даНм).

Особенности подушки безопасности

Разблокируйте ЭБУ подушки безопасности.

Заполните жидкостью систему охлаждения.

Заправьте холодильный контур системы с

помощью заправочной станции (см. главу 62

"Общие сведения").

18555

18835

ВАЖНОЕ ЗАМЕЧАНИЕ: перед подсоединением

подушки безопасности водителя необходимо

выполнить процедуру проверки работы системы:

– убедитесь в том, что сигнальная лампа подушки

безопасности на щитке приборов горит при

установк10,5е карточки в считывающем

устройстве во 2-е фиксированное положение

(ЭБУ разблокирован). Подсоедините имитатор

воспламенителя к разъему каждой подушки и

убедитесь в том, что сигнальная лампа погасла,

– установите карточку в считывающем устройстве

в 1-е фиксированное положение, подсоедините

подушку безопасности вместо имитатора

воспламенителя и установите ее на рулевое

колесо,

– Установите карточку в считывающем устройстве

во 2-е фиксированное положение. Сигнальная

лампа при установке карточки в считывающем

устройстве во 2-е фиксированное положение

должна загораться на 3 секунды, а затем гаснуть.

Если сигнальная лампа не гаснет, см. главу

"Диагностика".

ВНИМАНИЕ: малейшее отступление от этих

указаний может привести к выходу систем из

строя, а также к из самопроизвольному

срабатыванию.

18554

КОНДИЦИОНЕР

Соединительные трубопроводы

62

62-25

Соединительные трубопроводы

Отсоедините аккумуляторную батарею.

Слейте из холодильного контура хладагент R134a с
помощью заправочной станции (см. главу 62
"Общие сведения").

На автомобилях с дизельными двигателями
необходимо снять с кронштейна топливный фильтр
и топливопроводы.

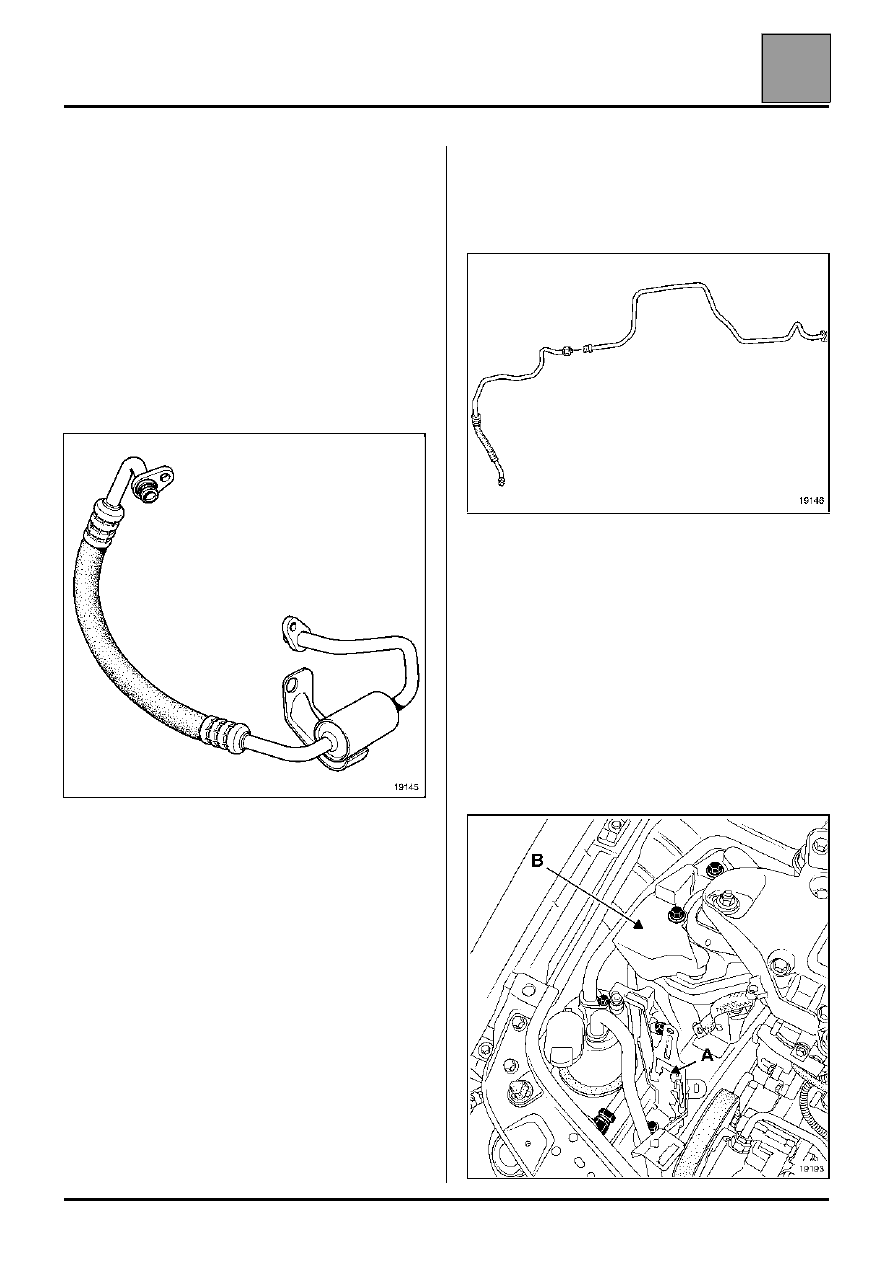

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ КОМПРЕССОР И КОНДЕНСОР

СНЯТИЕ

Снимите:
– крышки,
– болт крепления к компрессору,
– болт крепления к конденсатору,
– трубопровод.

Вставьте пробки во все отверстия.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

При замене трубопровода добавьте 10 мл масла, а
в случае его разрыва, сопровождающегося
быстрой утечкой, добавьте 100 мл.

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ КОНДЕНСАТОР С
ИСПАРИТЕЛЕМ

СНЯТИЕ

Снимите:
– крышки,
– облицовку радиатора,
– бампер,
– фару,
– болт крепления к конденсатору,

Отсоедините бачок гидроусилителя рулевого
управления.

Снимите:
– кронштейн бачка гидроусилителя рулевого

управления (A),

– акустическую массу (B).

19145

19146

19193

КОНДИЦИОНЕР

Соединительные трубопроводы

62

62-26

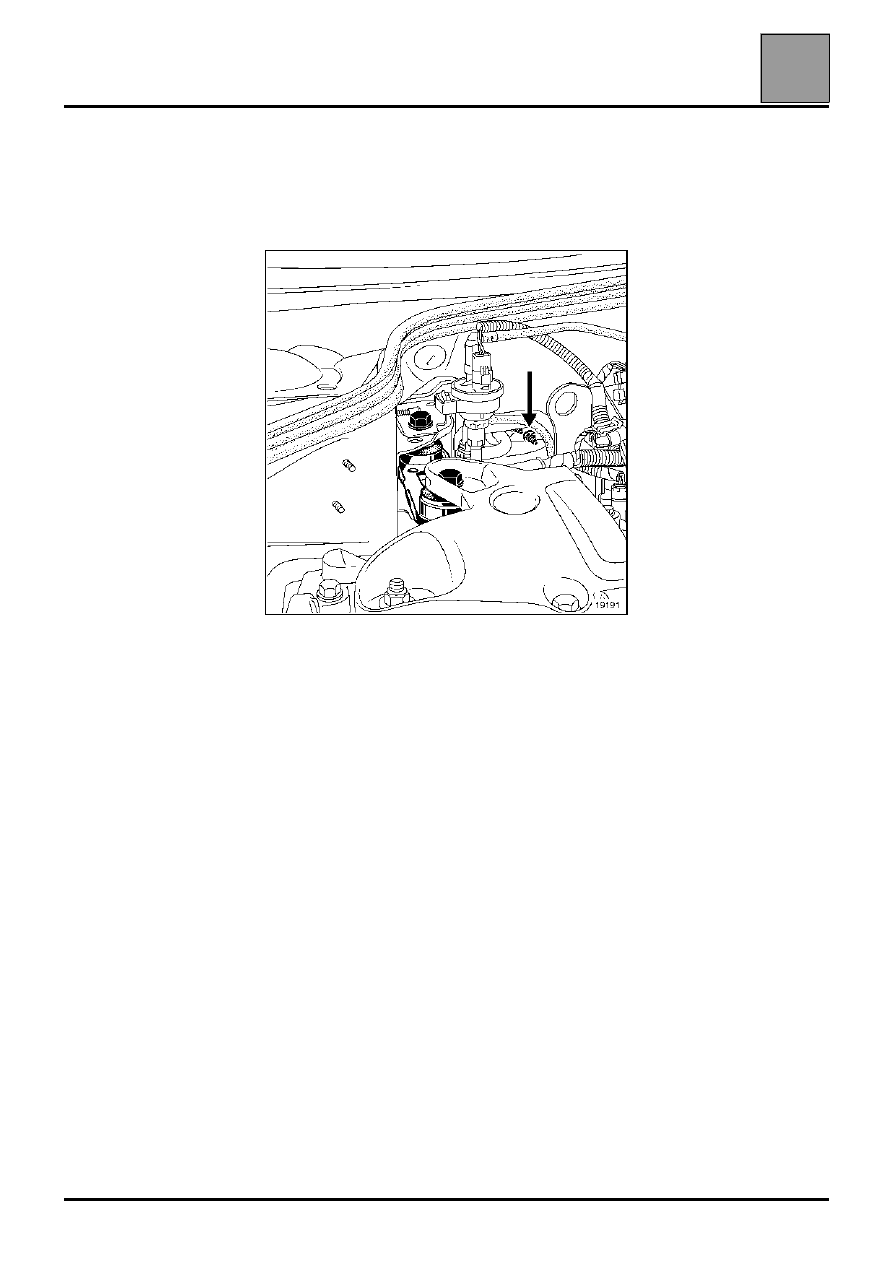

Снимите:
– реактивную тягу,
– болт крепления на испарителе на стыке со

щитком передка.

Снимите трубопровод.

Вставьте пробки во все отверстия.

ПРИМЕЧАНИЕ: Трубопровод можно разделить на
две части с помощью резьбового штуцера.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

При замене трубопровода добавьте 10 мл масла, а
в случае его разрыва, сопровождающегося
быстрой утечкой, добавьте 100 мл.

19191

КОНДИЦИОНЕР

Соединительные трубопроводы

62

62-27

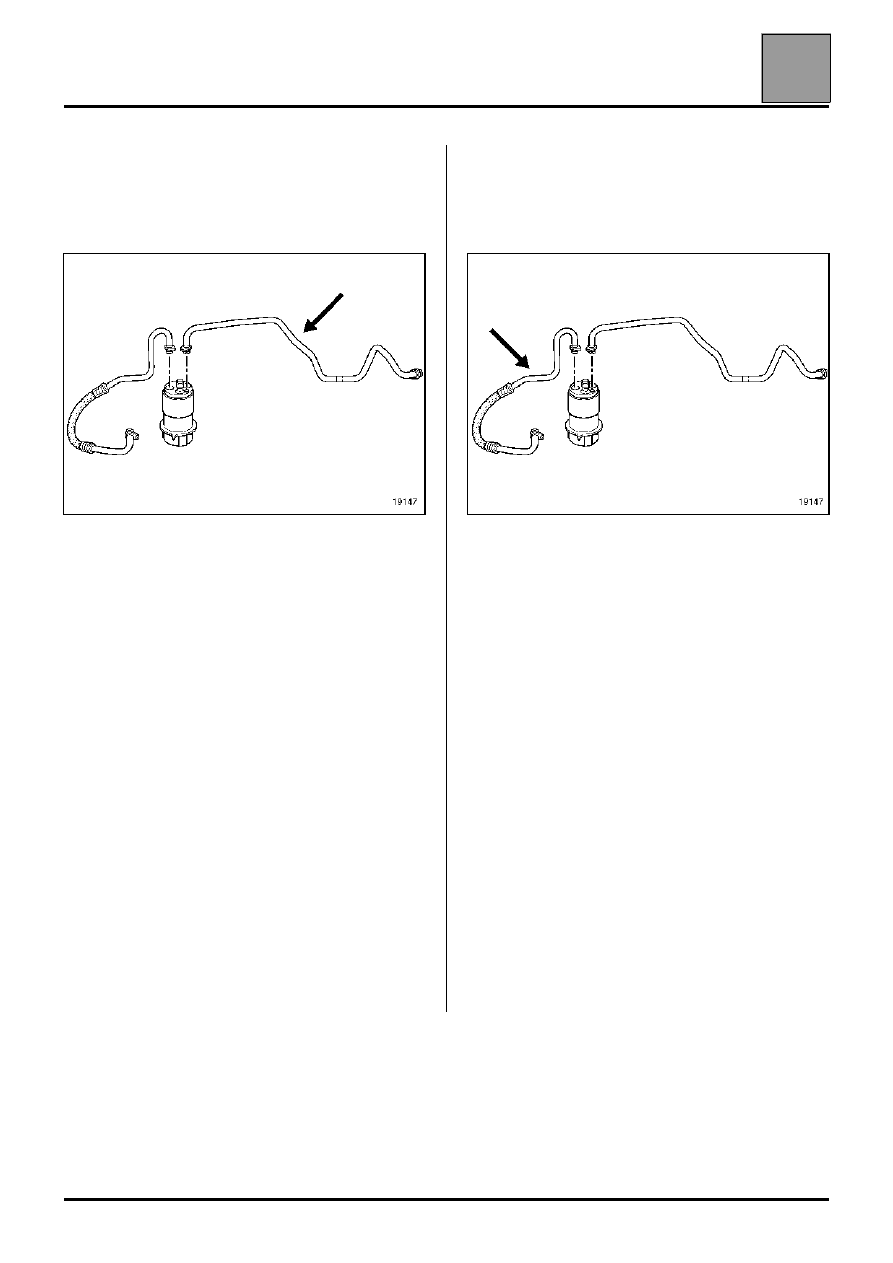

ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ ИСПАРИТЕЛЬ С РЕСИВЕРОМ-
ОСУШИТЕЛЕМ

СНЯТИЕ

Снимите:
– крышки,
– реактивную тягу,
– болт крепления на испарителе на стыке со

щитком передка.

– болт крепления на ресивере-осушителе.

Снимите трубопровод.

Вставьте пробки во все отверстия.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

При замене трубки добавьте 10 мл масла, а в
случае ее разрыва (быстрой утечки) - добавьте
100 мл.

ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ,
СОЕДИНЯЮЩИЙ РЕСИВЕР-ОСУШИТЕЛЬ С
КОМПРЕССОРОМ

СНЯТИЕ

Снимите:
– крышки,

Отсоедините бачок гидроусилителя рулевого
управления.

Снимите:
– болт крепления на ресивере-осушителе.
– болт крепления к компрессору,

Снимите трубопровод.

Вставьте пробки во все отверстия.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

При замене трубопровода добавьте 10 мл масла, а
в случае ее разрыва, сопровождающегося быстрой
утечкой, добавьте 100 мл.

19147
