ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Балка задней подвески

33

33-8

Балка задней подвески

ВНИМАНИЕ: Чтобы не допустить
отворачивания или повреждения болтов,
болты крепления балки задней подвески
повторно использовать нельзя, они подлежат
обязательной замене. Строго соблюдайте
момент затяжки болтов..

СНЯТИЕ

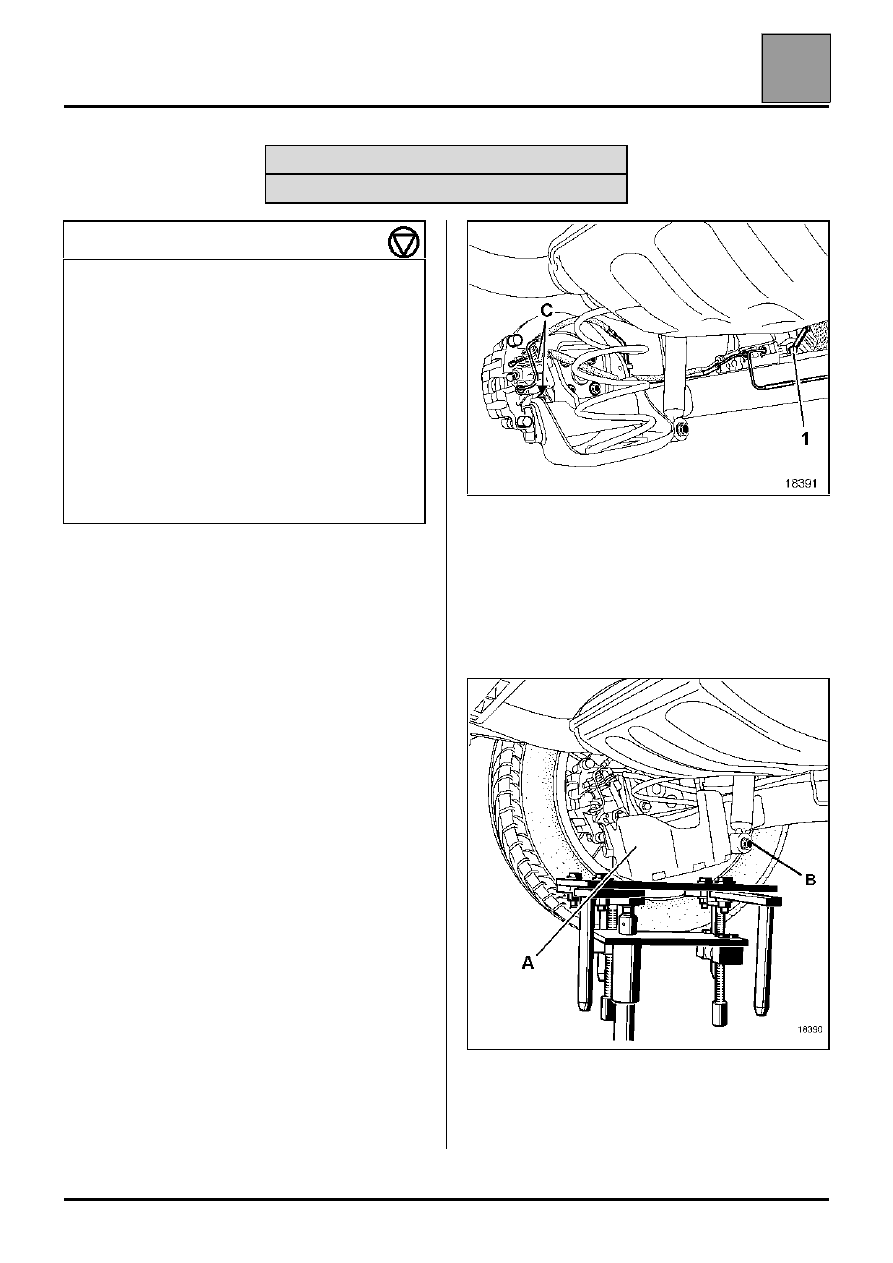

Установите автомобиль на двухстоечный
подъемник.

Снимите:

– колеса,
– крышки чашек пружин задней подвески (A),
– штуцеры тормозных трубок с балки задней

подвески.

Отсоедините тросы привода стояночного тормоза.

Снимите:
– датчики АБС,
– тягу датчика высоты задней части кузова

корректора ксеноновых фар в точке (1) (если они
есть),

– скобы тормозов (при замене балки задней

подвески),

– направляющие колодок (при замене балки

задней подвески) в (C),

– узел ступица заднего колеса - тормозной диск с

помощью головки на 36 мм (при замене балки
задней подвески).

Снимите тормозные трубки по всей длине балки
задней подвески (в случае ее замены);

Установите гидравлический домкрат под нижнюю
чашку пружины.

Снимите болт крепления нижнего конца
амортизатора (B).

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болты крепления колес

10,5

Болт крепления направляющего пальца

0,7

Болт крепления заднего тормоза

10,5

Гайка ступицы

28

Болт крепления оси ступицы

10,5

Гайка соединения тормозного
трубопровода

1,4

Болт крепления нижнего конца
амортизатора

10,5

Крепежные болты задней подвески

8

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Балка задней подвески

33

33-9

ВНИМАНИЕ: отметьте положение пружины, это
облегчит ее установку (см. операции по снятию
пружины задней подвески).

Разгрузите и снимите пружины, опустив балку
задней подвески.

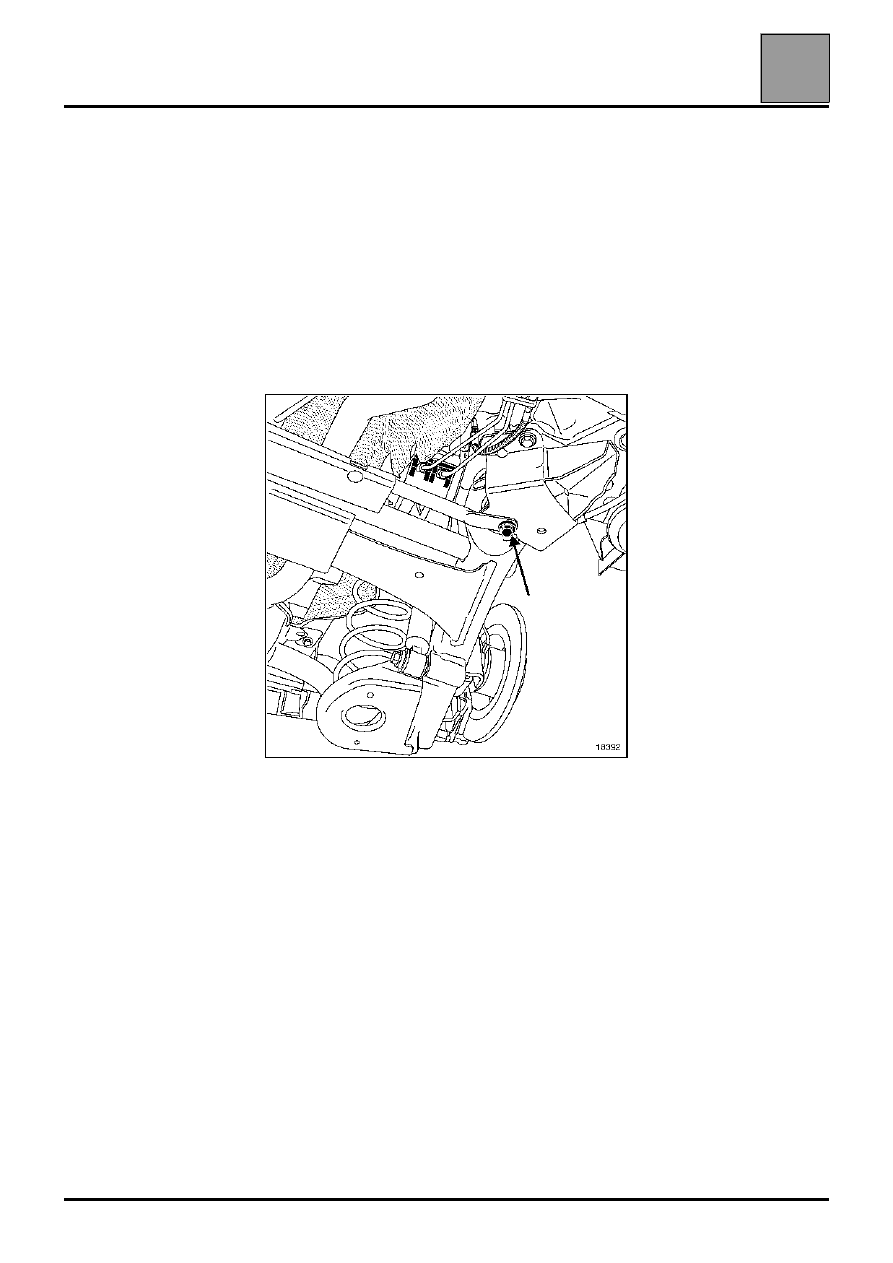

Установите гидравлический домкрат вместе с
подставкой под центр балки задней подвески.

Поперечный рычаг;
Снимите два болта крепления задней подвески и
вдвоем с помощником снимите балку.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Удалите воздух из тормозной системы (см.
операцию по удалению воздуха).

ВНИМАНИЕ: перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза для установки поршней колесных
цилиндров в рабочее положение.

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

КОЛЕСА И ШИНЫ

Технические характеристики

35

35-1

135

КОЛЕСА И ШИНЫ

Технические характеристики

КОЛЕСНЫЕ ДИСКИ

Применяются два способа маркировки колес:

●

выштамповкой маркировки на стальном ободе;

●

отливной маркировки на алюминиевом ободе.

С помощью маркировки можно определить основные размеры колеса.

Это обозначение может быть полным:

Например: 5 1/2 J 14 4 CH 36

или упрощенной:

Например: 5 1/2 J 14

Отверстия под болты крепления расположены по
адресу:
– четыре болта крепления: 100 мм
– пять болтов крепления: 108 мм

Максимальное допустимое торцевое биение:
измеряется по борту обода (в точке G). Оно
изменяется в зависимости от типа обода.

A

B

C

D

E

F

ТИП

КОЛЕСА

Ширина

обода

(в дюйм)

ПРОФИЛЬ

БОРТОВОЙ

ЗАКРАИНЫ

ОБОДА

∅

НОМИНАЛЬНЫЙ

диаметр обода,

дюйм, под бортом

шины

Число

отверстий

под болты
крепления

Профиль

посадочной

полки обода

Вылет

диска

колеса в

мм

5 1/2 J 14
4 CH 36

5 1/2

J

14

4

CH

36

КОЛЕСА И ШИНЫ

Технические характеристики

35

35-2

ШИНЫ

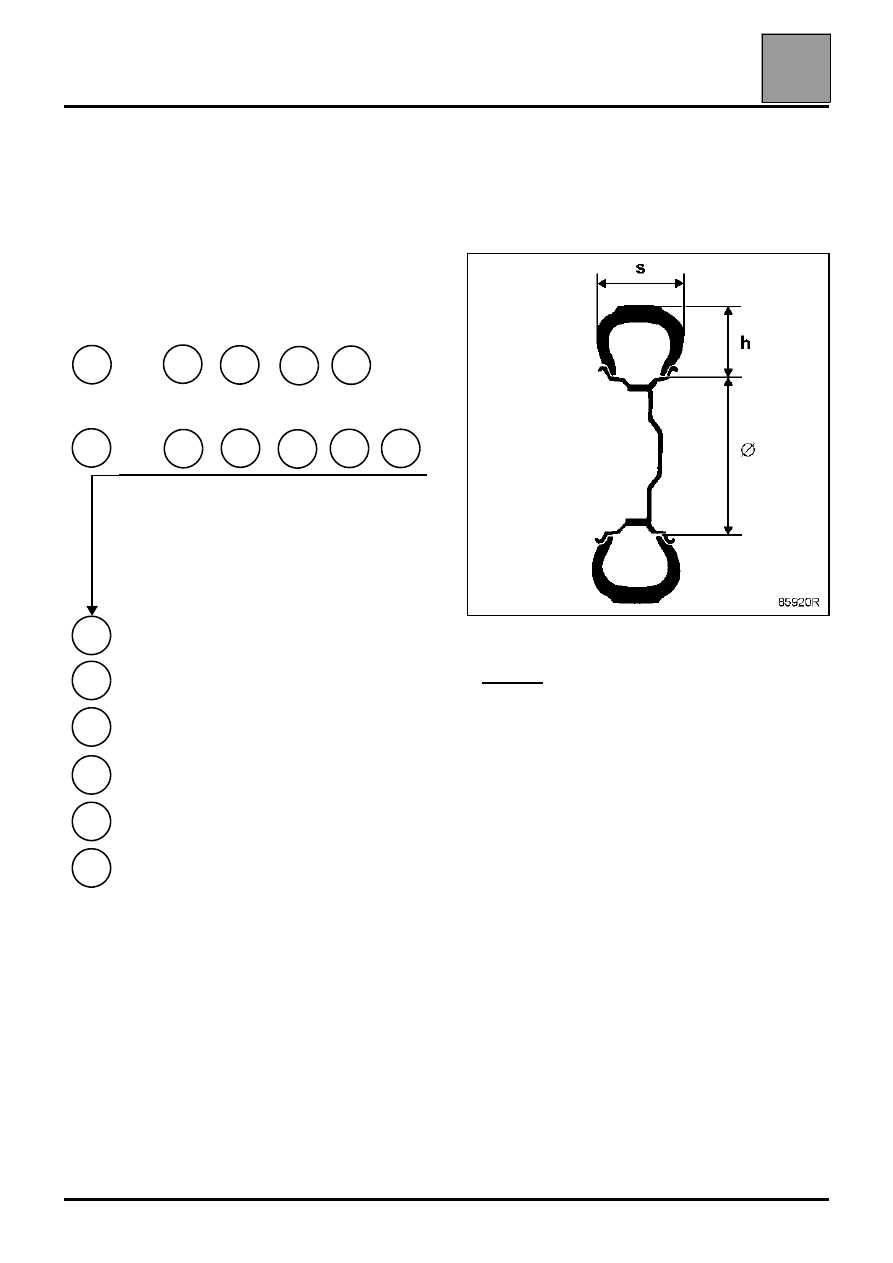

Идентификационная маркировка может быть двух видов для одного и того же типа шины.

Пример: 185/70 H R 14
Или

185/70 R 88 H

185

/

70

H

R

14

1

2

3

4

5

185

/

70

R

14

88

H

1

2

4

5

6

3

1

185

Ширина профиля в мм (S)

2

70

Отношение высоты профиля к ширине,
выраженное в процентах h/S

высота
Ширина

4

R

Радиальная конструкция шины

5

14

Посадочный диаметр измеряется в дюймах

∅. Он соответствует диаметру колесного диска

6

88

Индекс грузоподъемности 88 (560 кг)

3

H

Индекс скорости 210 км/ч не более

Некоторые индексы скорости:

Максимальная скорость

км/ч

R
S
T
U
H
V
Z более

170
180
190
200
210
240
240

Тип конструкции:

Диагональная
Радиальная
Диагональные с дорожкой

Без маркировки
R
B (Blas belted)
