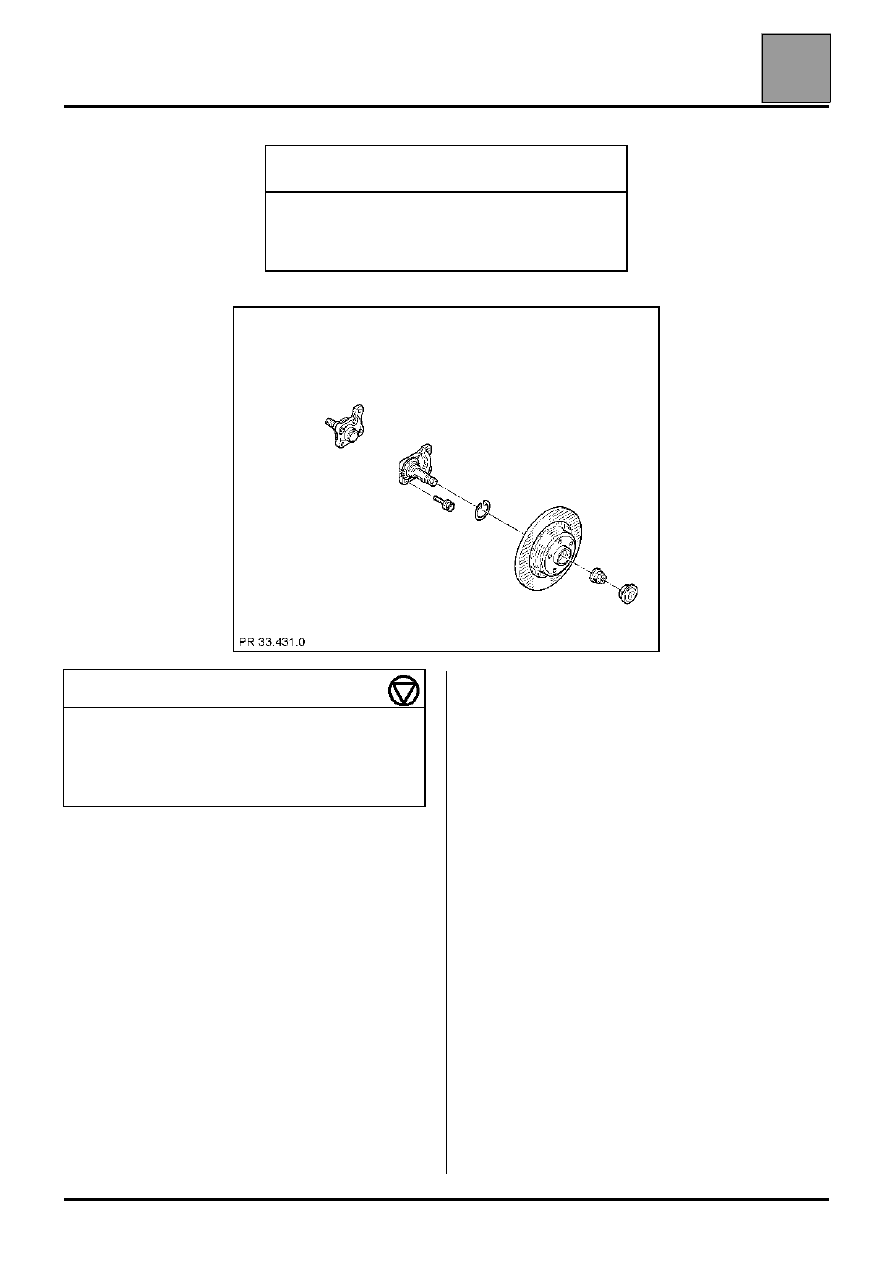

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Узел ступица заднего колеса - тормозной диск

33

33-4

Узел ступица заднего колеса - тормозной диск

СНЯТИЕ

Снимите:
– колеса,
– Скобы тормозных механизмов (см. операции с

тормозными колодками),

– два болта крепления направляющей колодок,
– колпак ступицы,
– гайку ступицы (используя головку на 36 мм),
– Узел ступица заднего колеса - тормозной диск.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ: перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза для установки поршней колесных
цилиндров в рабочее положение.

На данных автомобилях применены ступицы с
встроенными подшипниками.

Подшипник и тормозной диск разделить нельзя,
поэтому при выходе из строя одного следует
заменить узел в сборе.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre. 1190-01

Приспособление для
перемещения поршня внутрь
колесного цилиндра в исходное
положение

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болты крепления колес

10,5

Болт крепления направляющего пальца

0,7

Болт клеммного соединения вилки

10,5

Гайка ступицы

28

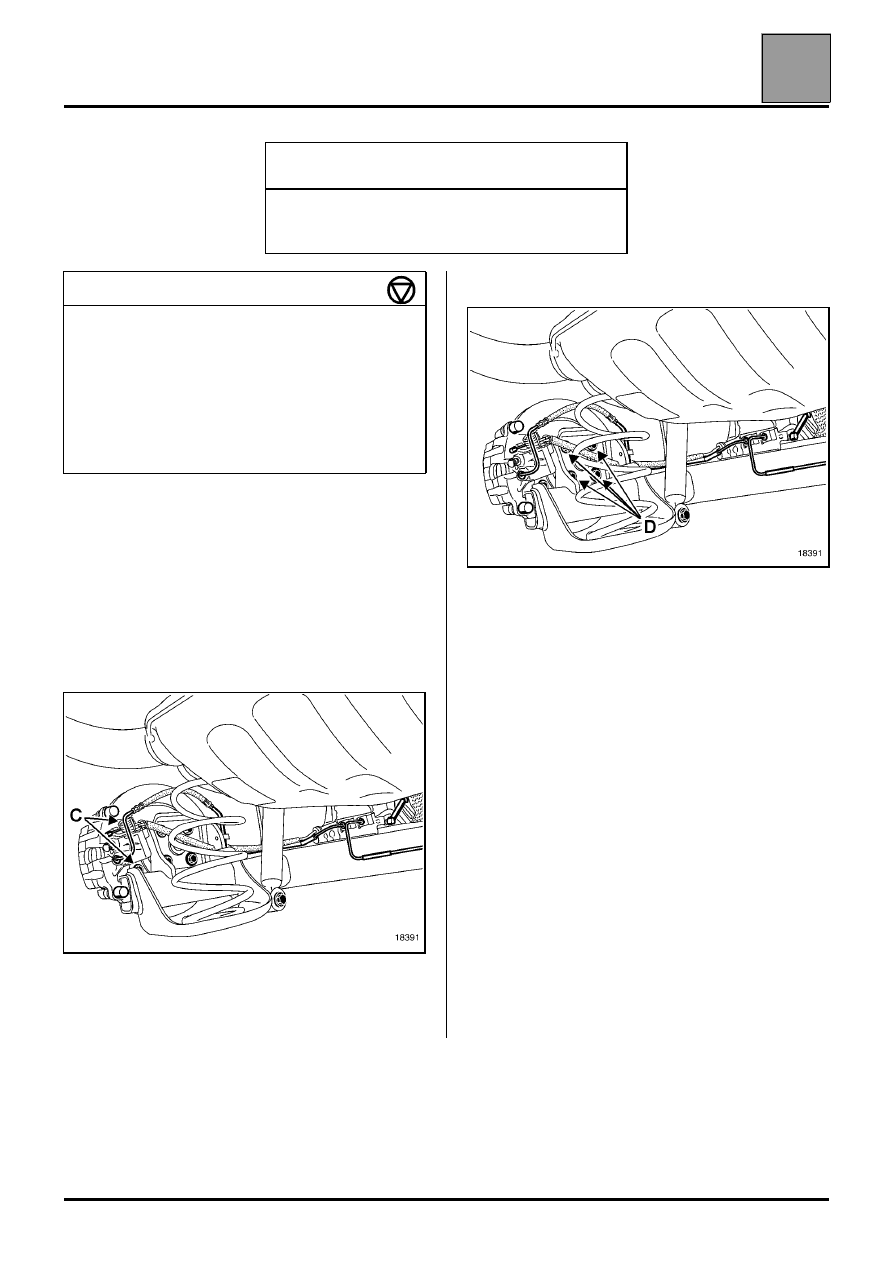

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Ось ступицы заднего колеса

33

33-5

433

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Ось ступицы заднего колеса

СНЯТИЕ

Снимите колесо.

Снимите, действуя, как указано в соответствующих
главах:
– Скобу тормозного механизма (см. тормозные

колоди),

– направляющую колодок (болты C)

– колпак ступицы,
– гайку ступицы,
– ступицу колеса, выполненную заодно с

тормозным диском,

– четыре болта крепления оси ступицы (D),

– держатель-цапфу.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ! Перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза для установки поршней цилиндров в
рабочее положение.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre. 1190-01

Приспособление для
перемещения поршня внутрь
цилиндра

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

10,5

Болт крепления направляющего
пальца

0,7

Болты крепления заднего тормоза

10,5

Гайка ступицы заднего колеса

28

Болт крепления оси ступицы

10,5

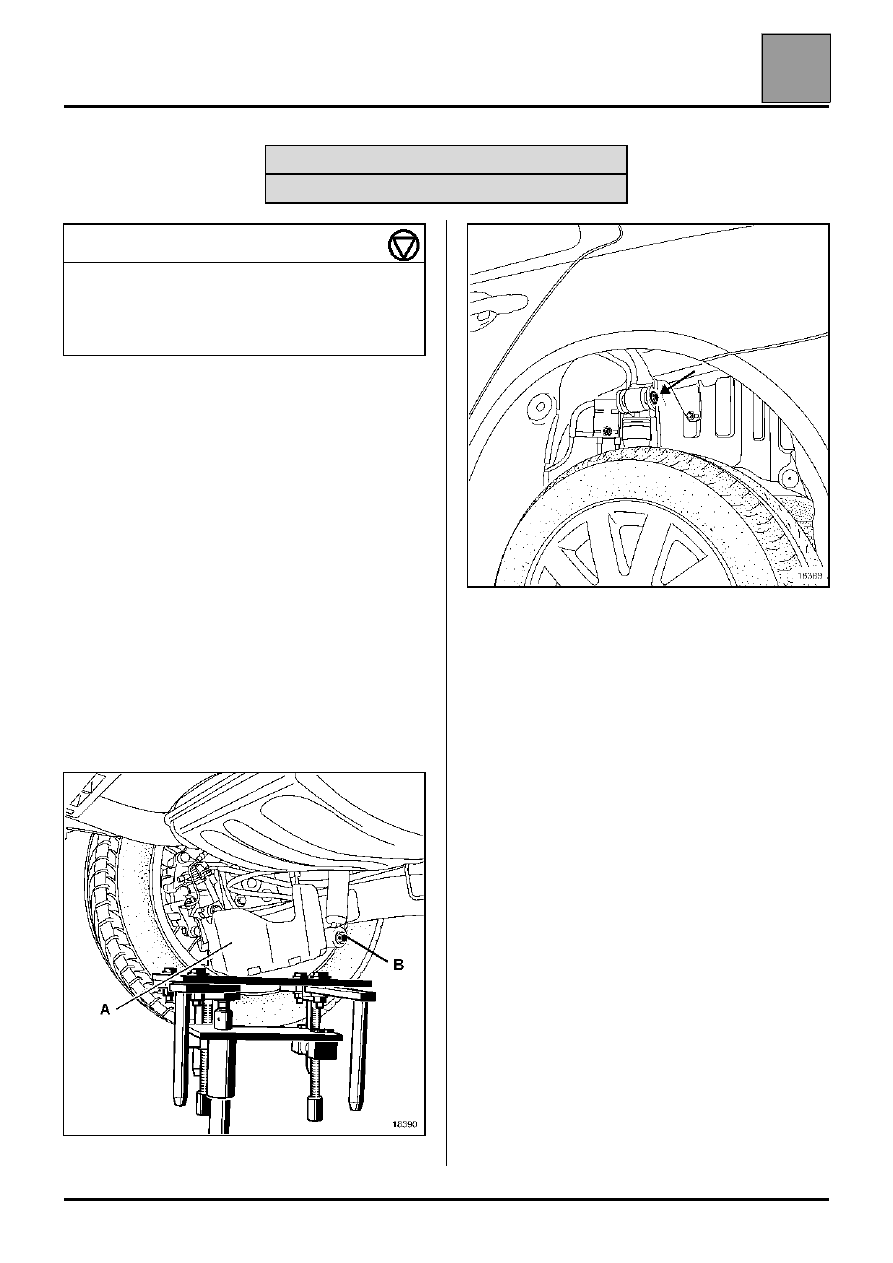

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизаторы задней подвески

33

33-6

Амортизаторы задней подвески

ВНИМАНИЕ: чтобы не допустить резкого
разжатия пружины, запрещается снимать
одновременно оба болта крепления нижних
концов амортизаторов.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите:

– колеса,
– крышки чашек пружины (A).

Установите гидравлический домкрат под нижнюю
чашку пружины.

Снимите:
– болт крепления нижнего конца амортизатора (B),

– болт крепления верхнего конца амортизатора.

Выполните те же операции с другим
амортизатором.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ: болты крепления амортизатора
необходимо затягивать на стоящем на колесах
автомобиле. Это обеспечит нормальную работу
сайлент - блоков.

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болт крепления нижнего конца
амортизатора

10,5

Болт крепления верхнего конца
амортизатора

10,5

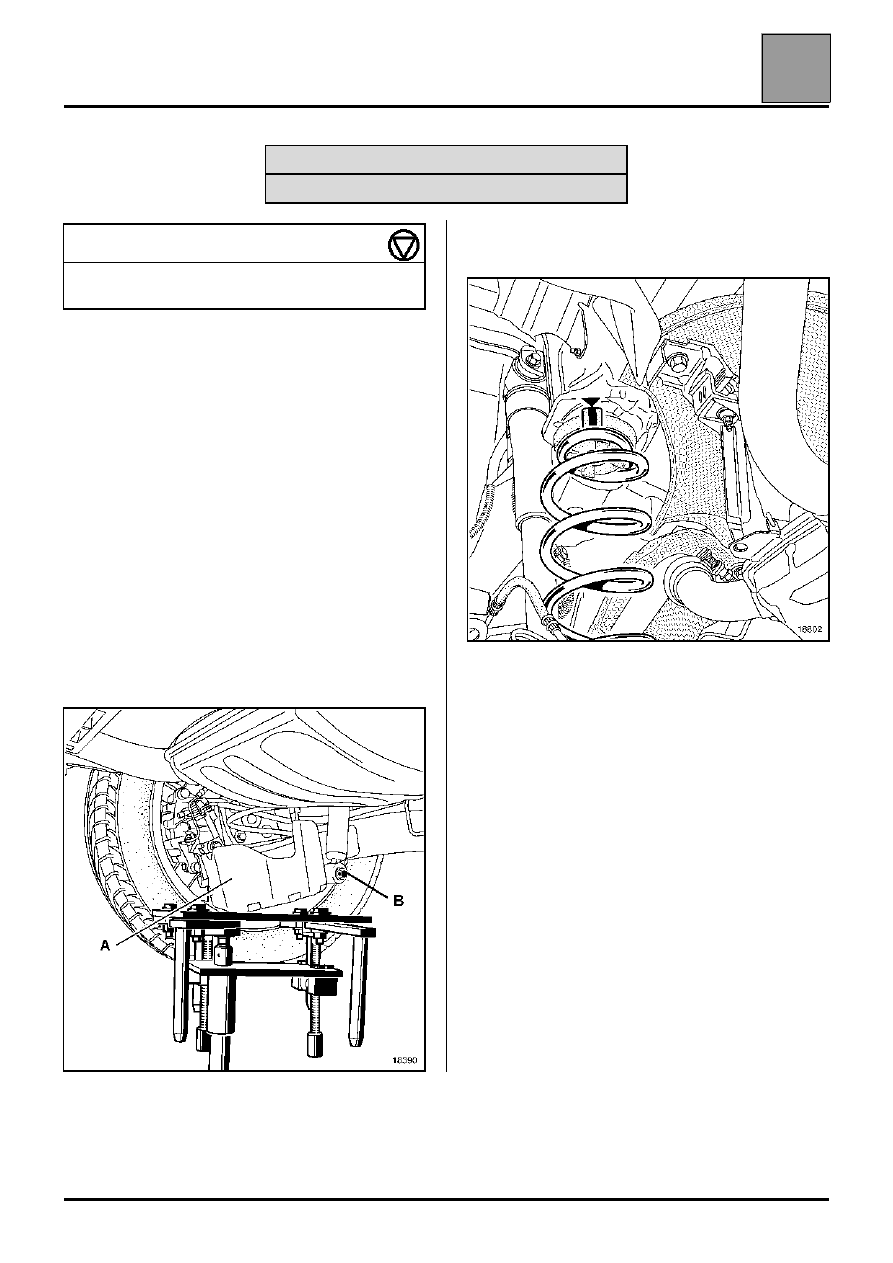

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Пружины задней подвески

33

33-7

Пружины задней подвески

ВНИМАНИЕ: чтобы не допустить резкого
разжатия пружины, запрещается снимать
одновременно оба болта крепления нижних
концов амортизаторов.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите:
– колеса,
– крышки чашек пружины (A).

Установите гидравлический домкрат под нижнюю
чашку пружины.

Снимите:
– Болт крепления нижнего конца амортизатора (B),

Отметьте положение пружины, это облегчит ее
установку.

Разгрузите и снимите пружину, опустив балку
задней подвески.

УСТАНОВКА

Выполните установку в порядке, обратном снятию
и соблюдая положение пружины.

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТ ЗАТЯЖКИ даН.м

Болт крепления нижнего конца
амортизатора

10,5
