ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-19

DP0 / SU1

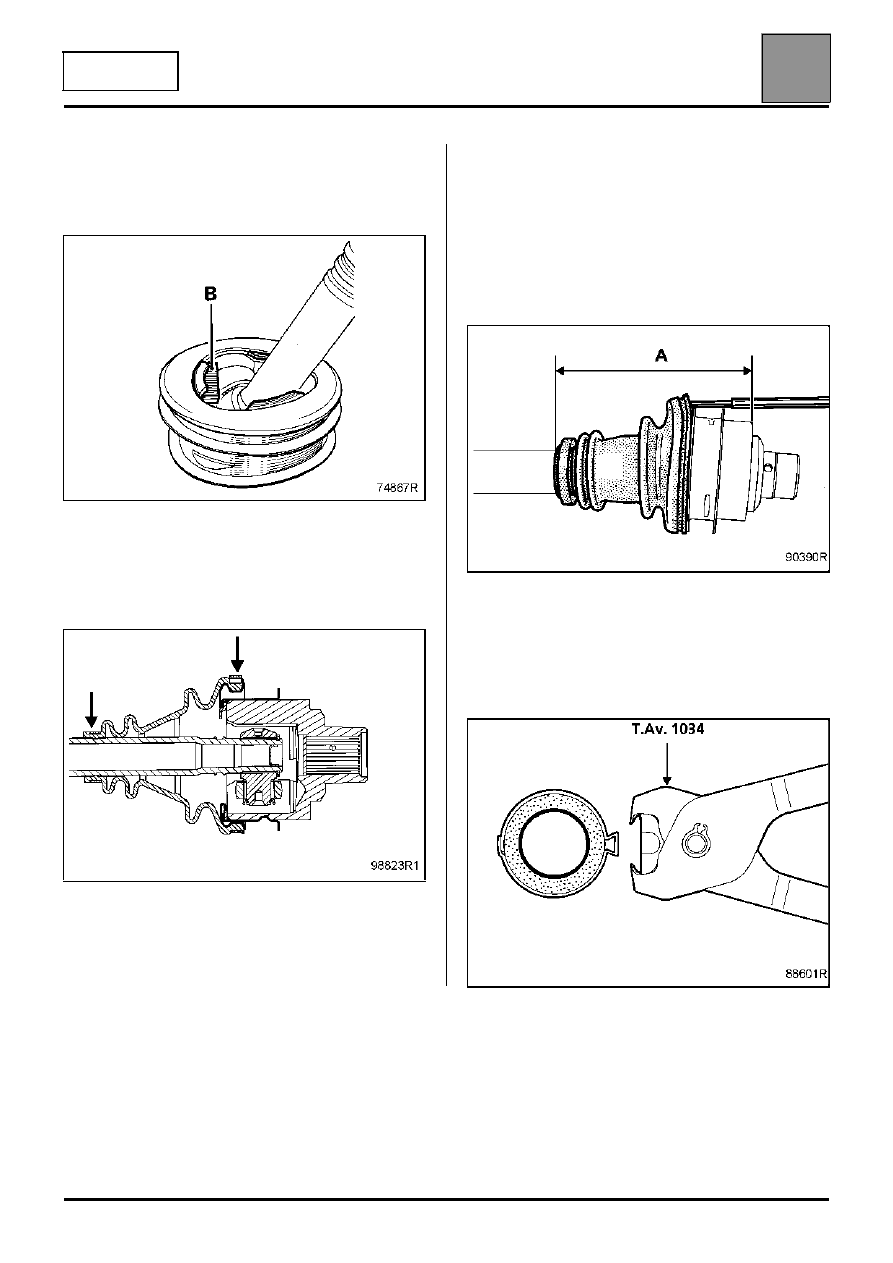

Бронзовой выколоткой постучите по выступам
стопорной пластины, чтобы вернуть их в исходное
положение, затем вытащите подкладку (B).

Расположите кромки гофрированного чехла в пазах
приводного вала и на кожухе.

Введите гладкий стержень с закругленным концом
между чехлом и валом, чтобы выпустить "избыток"
воздуха из чехла.

Переместите корпус шарнира по валу так, чтобы
получить размер A = 153,5 ± 1 мм (размер между
концом чехла и участком наибольшего диаметра
обработанной поверхности корпуса шарнира).

В этом положении удалите стержень и установите
на чехол хомут.

Затяните его щипцами T. Av. 1034.

74867R

98823R1

90390R

88601R

Гофрированный чехол внутреннего шарнира приводного вала

Шасси

ОБЩИЕ СВЕДЕНИЯ

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

КОЛЕСА И ШИНЫ

РУЛЕВОЕ УПРАВЛЕНИЕ

МЕХАНИЧЕСКИЕ УСТРОЙСТВА
УПРАВЛЕНИЯ
СИСТЕМЫ С ЭЛЕКТРОННЫМ
УПРАВЛЕНИЕМ

BG0A - BG0B - BG0D - BG0G - KG0A - KG0B - KG0D - KG04

77 11 297 393

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент
составления руководства.
В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

НОЯБРЬ 2000

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RENAULT 2000

Шасси

Содержание

Стр.

30

31

33

ОБЩИЕ СВЕДЕНИЯ

Размерные характеристики основных
элементов тормозной системы

30-1

Моменты затяжки, даН.м

30-2

Ходовая часть

30-7

Высота контрольных точек нижней части
кузова

30-9

Детали, подлежащие обязательной замене
после снятия

 30-10

Тормозная жидкость

30-10

Штуцеры и трубопроводы тормозного
гидропривода

30-11

Влияние углов установки колес

30-12

Принцип проверки углов установки колес

30-13

Проверка и регулировка углов установки
передних колес

30-14

Диагностика передней подвески

30-15

Диагностика тормозной системы

30-16

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Рычаги передней подвески

31-1

Тормозные колодки

31-3

Скобы тормозных механизмов

31-4

Тормозные диски

31-5

Поворотные кулаки

31-6

Амортизаторная стойка в сборе с пружиной

31-7

Пружина и амортизаторная стойка

31-9

Стабилизатор поперечной устойчивости

31-11

Подрамник

31-14

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

33-1

Скобы тормозных механизмов

33-3

Узел ступица заднего колеса - тормозной
диск

33-4

Ось ступицы заднего колеса

33-5

Амортизаторы задней двери

33-6

Пружины задней подвески

33-7

Балка задней подвески

33-8

35

36

37

38

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ

Технические характеристики

35-1

Балансировка колес

35-4

Система контроля давления в шинах

35-5

Шины

35-13

РУЛЕВОЕ УПРАВЛЕНИЕ

Внутренний шаровой шарнир рулевой тяги

36-1

Рулевой механизм

36-4

Рулевая колонка

36-8

Телескопирующий вал

36-13

Рулевое управление с адаптивным
усилителем

36-14

Насос рулевого управления с усилителем

36-15

МЕХАНИЧЕСКИЕ УСТРОЙСТВА
УПРАВЛЕНИЯ

Главный тормозной цилиндр

37-1

Вакуумный усилитель тормозов

37-3

Воздушный фильтр - Обратный клапан
вакуумного усилителя

37-9

Система экстренного торможения

37-10

Датчик хода педали тормоза

37-14

Рычаг привода стояночного тормоза

37-15

Тормозные шланги

37-17

Трехмерное изображение рабочего и главного
цилиндров привода сцепления

37-18

Главный цилиндр привода сцепления

37-19

Рабочий цилиндр привода сцепления

37-21

Трубопроводы привода сцепления

37-25

Педаль сцепления

37-26

Корпус рычага управления

37-27

Механизм управления переключением
передач

37-33

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С
ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ

Система стабилизации траектории MK60

38-1
