ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-11

PK / JR / JH

DP0 / SU1

(Внутренний шарнир правого приводного вала)

ПРИМЕЧАНИЕ: корпус шарнира не оснащен
стопорным кольцом, благодаря чему он может быть
снят без усилий.

Не снимайте ролики с цапф, поскольку ролики и
иголки подшипников подобраны друг к другу и не
должны перепутываться.

Не используйте растворители для очистки
деталей шарнира.

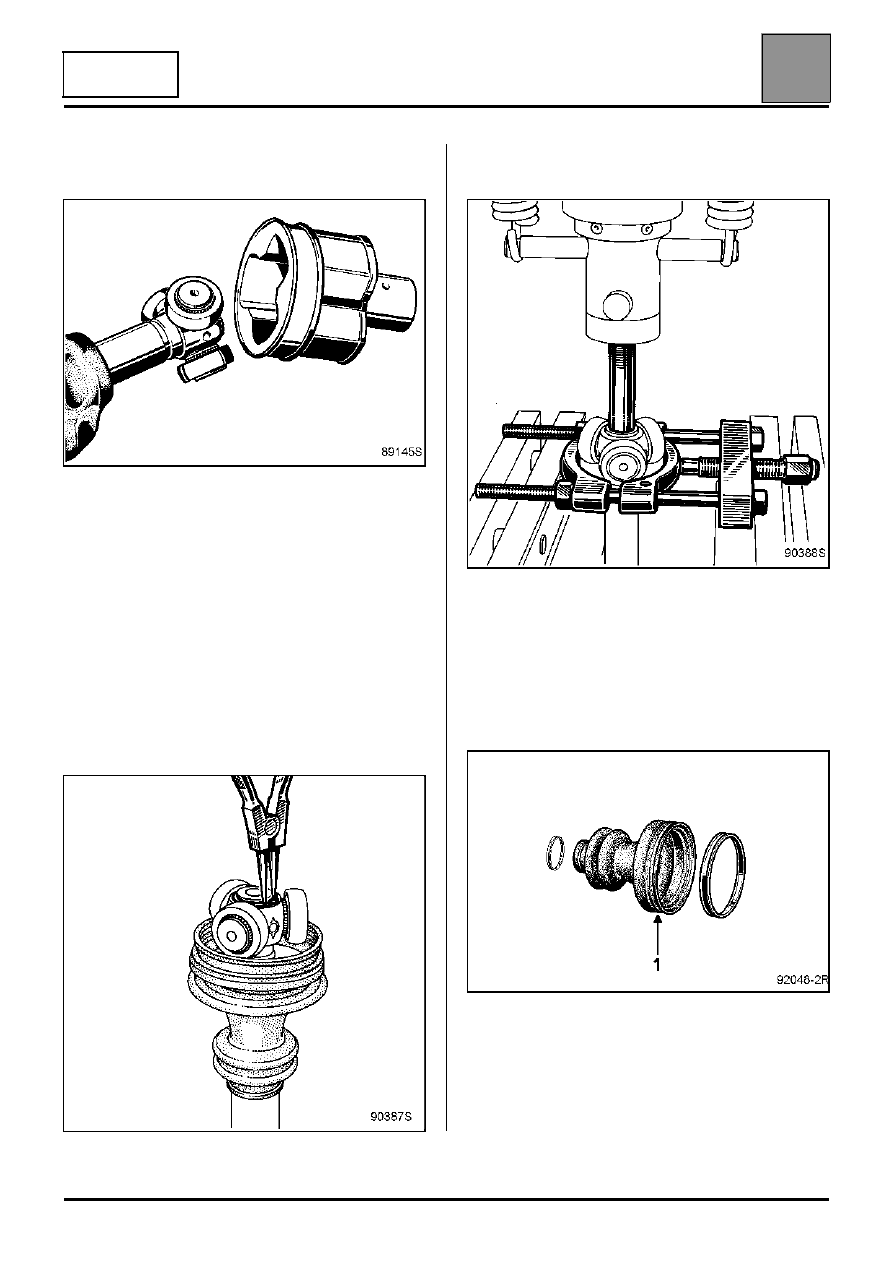

Снимите стопорное кольцо (в зависимости от
исполнения).

На прессе снимите трехшиповик, используя в
качестве упора съемник типа FACOM U53T.

УСТАНОВКА

Смажьте приводной вал и наденьте на него:
– два хомута вокруг вала, если они не разборного

типа,

– резиновый гофрированный чехол (1).

89145S

90387S

90388S

92048-2R

Гофрированный чехол внутреннего шарнира приводного вала

ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-12

PK / JR / JH

DP0 / SU1

Установите трехшиповик на вал.

Установите стопорное кольцо.

Заложите смазку в требуемом количестве в чехол и
равномерно распределите ее внутри чехла.

ПРИМЕЧАНИЕ: Количество закладываемой
смазки должно строго соответствовать
указанному в разделе "Применяемые
материалы".

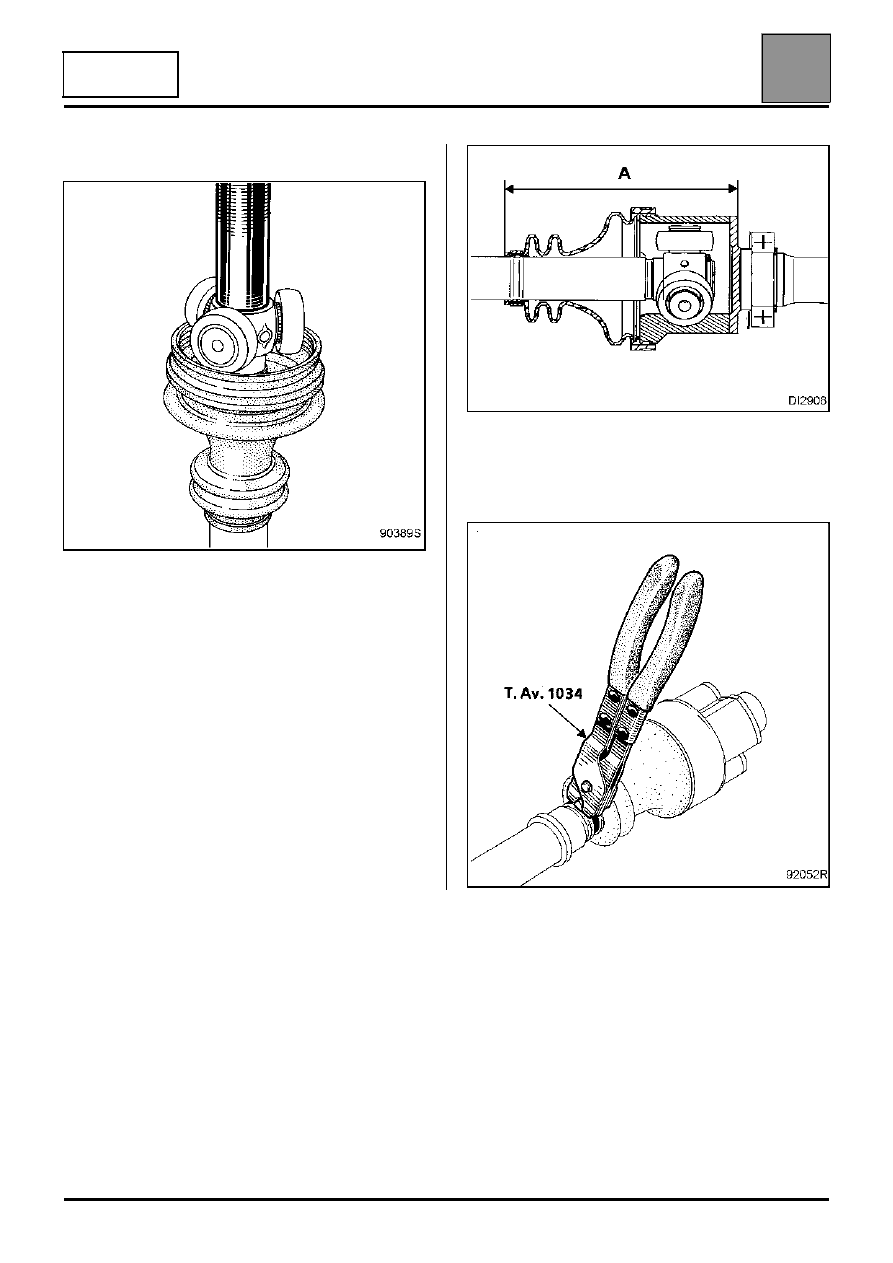

Вставьте гладкий стержень с закругленным концом
между гофрированным чехлом и валом, чтобы
выпустить "избыток" воздуха из чехла.

Переместите корпус шарнира по валу так, чтобы
получить размер A = 156 ± 1 мм (размер между
концом чехла и участком наибольшего диаметра
обработанной поверхности корпуса шарнира).

В этом положении извлеките стержень.

Пользуясь щипцами T. Av. 1034, затяните на чехле:
– хомут малого диаметра,

90389S

DI2908

92052R

Гофрированный чехол внутреннего шарнира приводного вала

ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-13

PK / JR / JH

DP0 / SU1

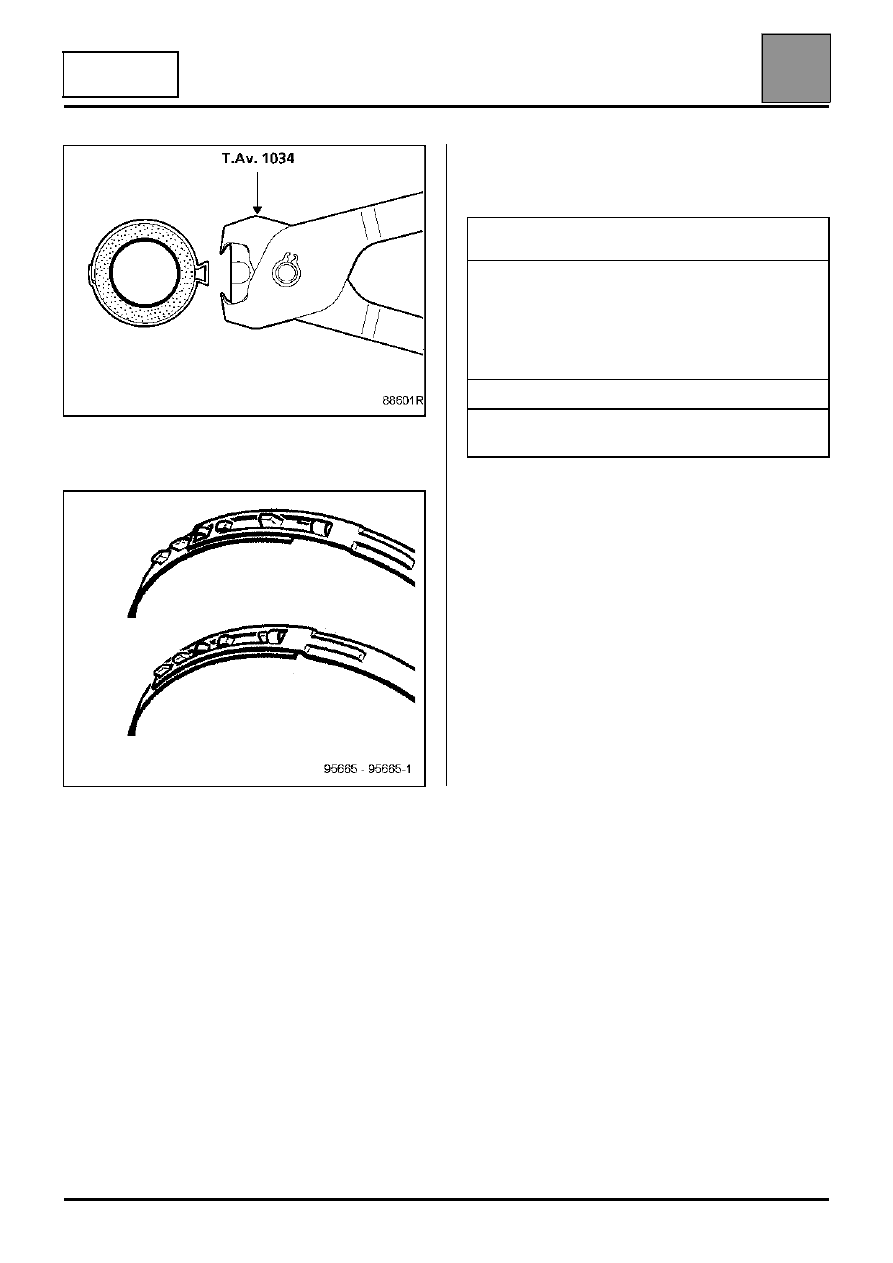

– хомут большого диаметра до щелчка, пользуясь

щипцами OETIKER, каталожный номер 1090.

Для получения щипцов OETIKER закажите их
непосредственно у поставщика.

88601R

ПОСТАВЩИК

OETIKER

9 Rue Jean Moulin77340
PONTAULT-COMBAULT

Тел.: 01 60 29 90 39

КАТАЛОЖНЫЙ НОМЕР

Ручные щипцы 1090 для установки гладких

хомутов OETIKER без проушин

Гофрированный чехол внутреннего шарнира приводного вала

ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-14

PK / JR / JH /

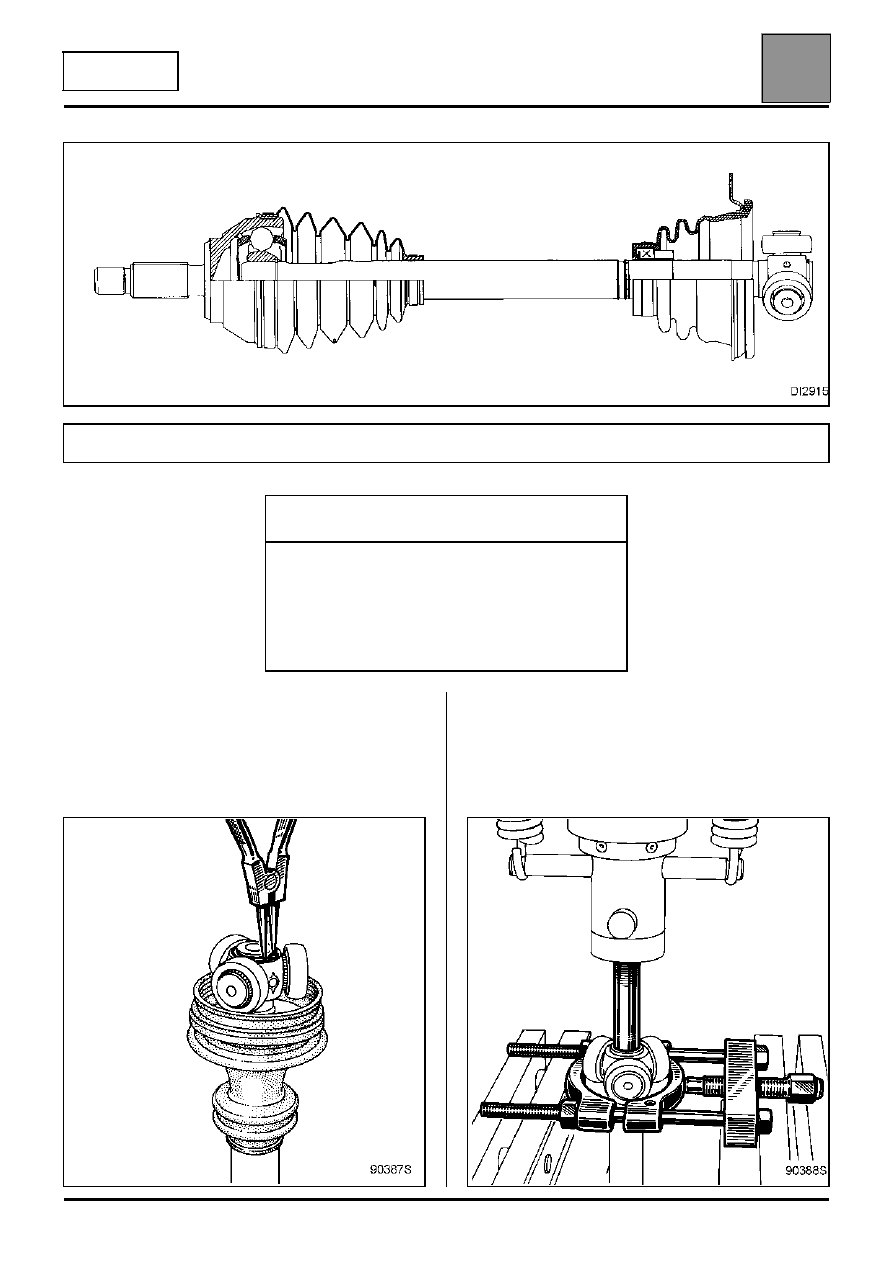

СНЯТИЕ

Не используйте растворители для очистки
деталей шарнира.

При наличии снимите стопорное кольцо.

На прессе снимите трехшиповик, используя
съемник типа FACOM U53T в качестве упора.

DI2915

Внутренний шарнир левого приводного вала - автомобили с коробками передач PK, JR и JH.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 944

Оправка для установки
подшипника на приводной
вал (коробки передач JR и JH)

T. Av. 1244

Оправка для установки
подшипника на приводной
вал (коробка передач PK)

90387S

90388S
