ПРИВОД ПЕРЕДНИХ КОЛЕС

Гофрированный чехол наружного шарнира приводного вала

29

29-7

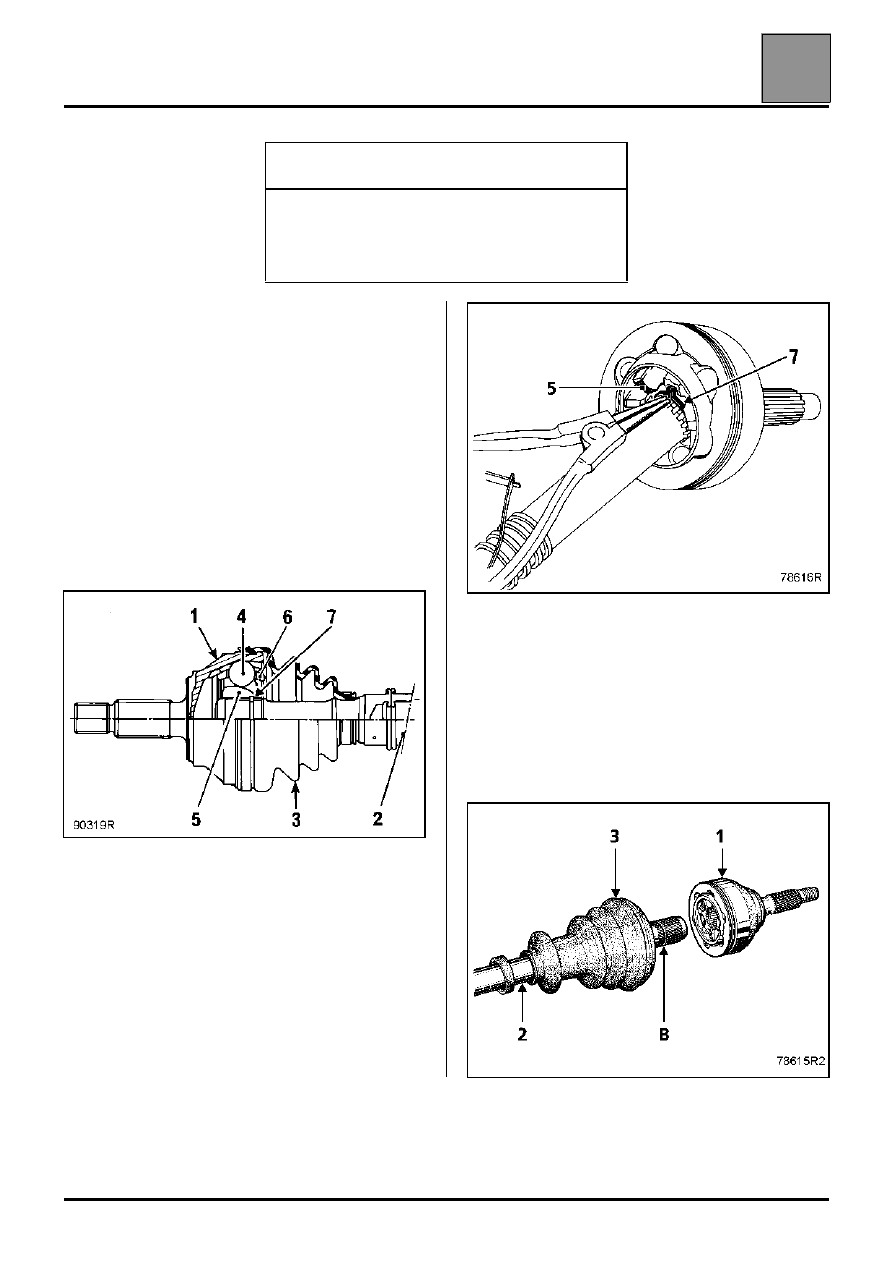

Гофрированный чехол наружного шарнира приводного вала

Приводной вал может быть частично
отремонтирован:
– путем замены наружного шарнира,
– путем замены гофрированного чехла наружного

шарнира..

НАРУЖНЫЙ ШАРИКОВЫЙ ШАРНИР

1

Корпус наружного шарнира

2

Приводной вал

3

Гофрированный чехол

4

Шарики

5

Внутренняя обойма

6

Сепаратор

7

Стопорное кольцо

СНЯТИЕ

Разрежьте хомуты и чехол по всей его длине.

Удалите как можно больше консистентной смазки.

Раздвиньте концы стопорного кольца (7) и в это же
время ударьте по открытому торцу внутренней
обоймы (5) молотком с бойком из мягкого
материала.

Отделите шарнир от вала.

УСТАНОВКА

Установите на вал:
– малый хомут,
– гофрированный чехол (3).

Сдвигайте шарнир (1) вместе с (новым) стопорным
кольцом по шлицам вала до тех пор, пока
стопорное кольцо не войдет в канавку (В) вала.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 1168 Щипцы для хомутов CAILLAU с

замком

T. Av. 1256 Клещи для обжатия хомутов

OETIKER

90319R

78616R

78615R2

ПРИВОД ПЕРЕДНИХ КОЛЕС

Гофрированный чехол наружного шарнира приводного вала

29

29-8

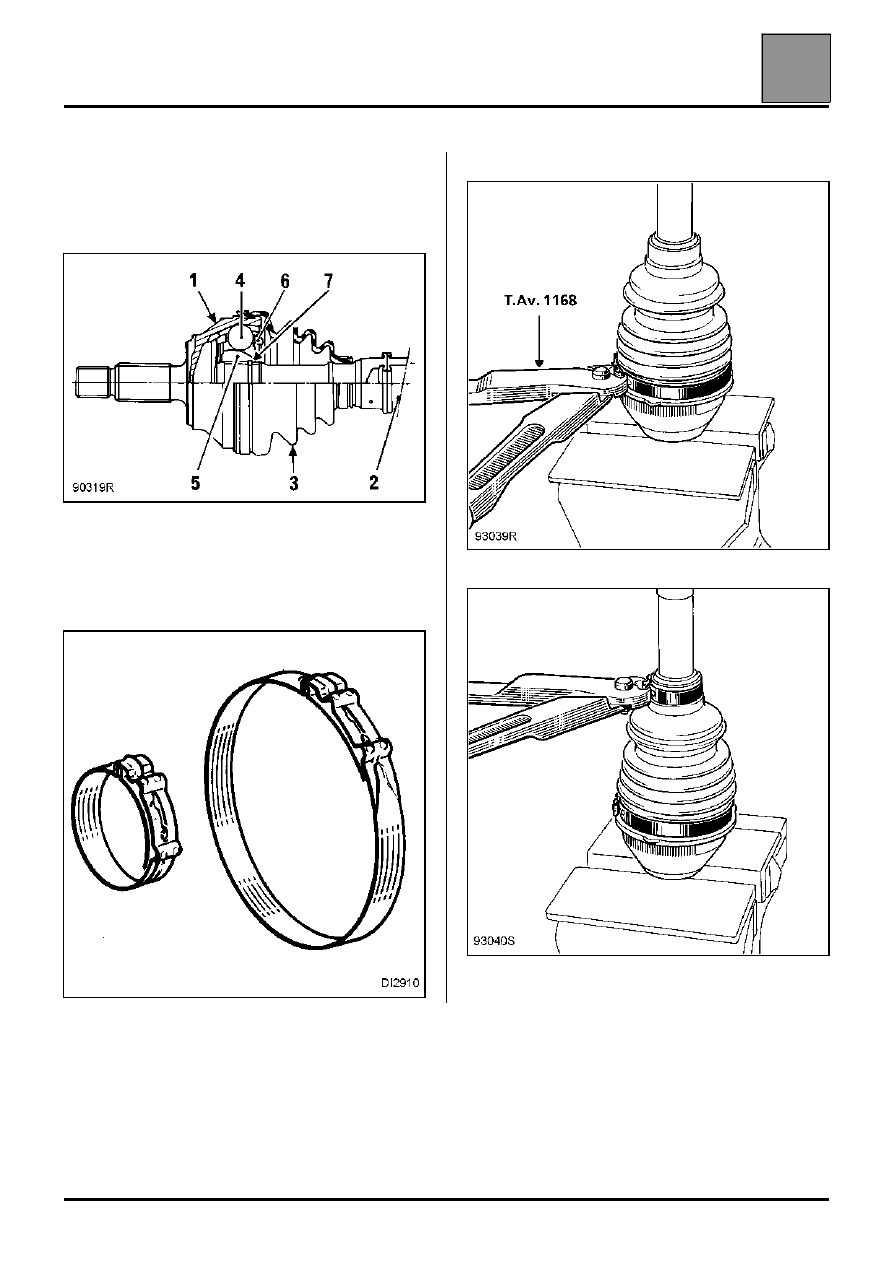

Заполните чехол и корпус наружного шарнира
смазкой в равном количестве.

Введите кромки чехла в канавки на корпусе (1)
наружного шарнира и на вале (2).

Установите хомут большого размера.

ОБЖАТИЕ ХОМУТОВ

Хомуты CAILLAU с замком

Используйте щипцы T. Av. 1168.

ПРИМЕЧАНИЕ: Хомуты CAILLAU с замком нельзя
использовать повторно.

90319R

DI2910

93039R

93040S

ПРИВОД ПЕРЕДНИХ КОЛЕС

Гофрированный чехол наружного шарнира приводного вала

29

29-9

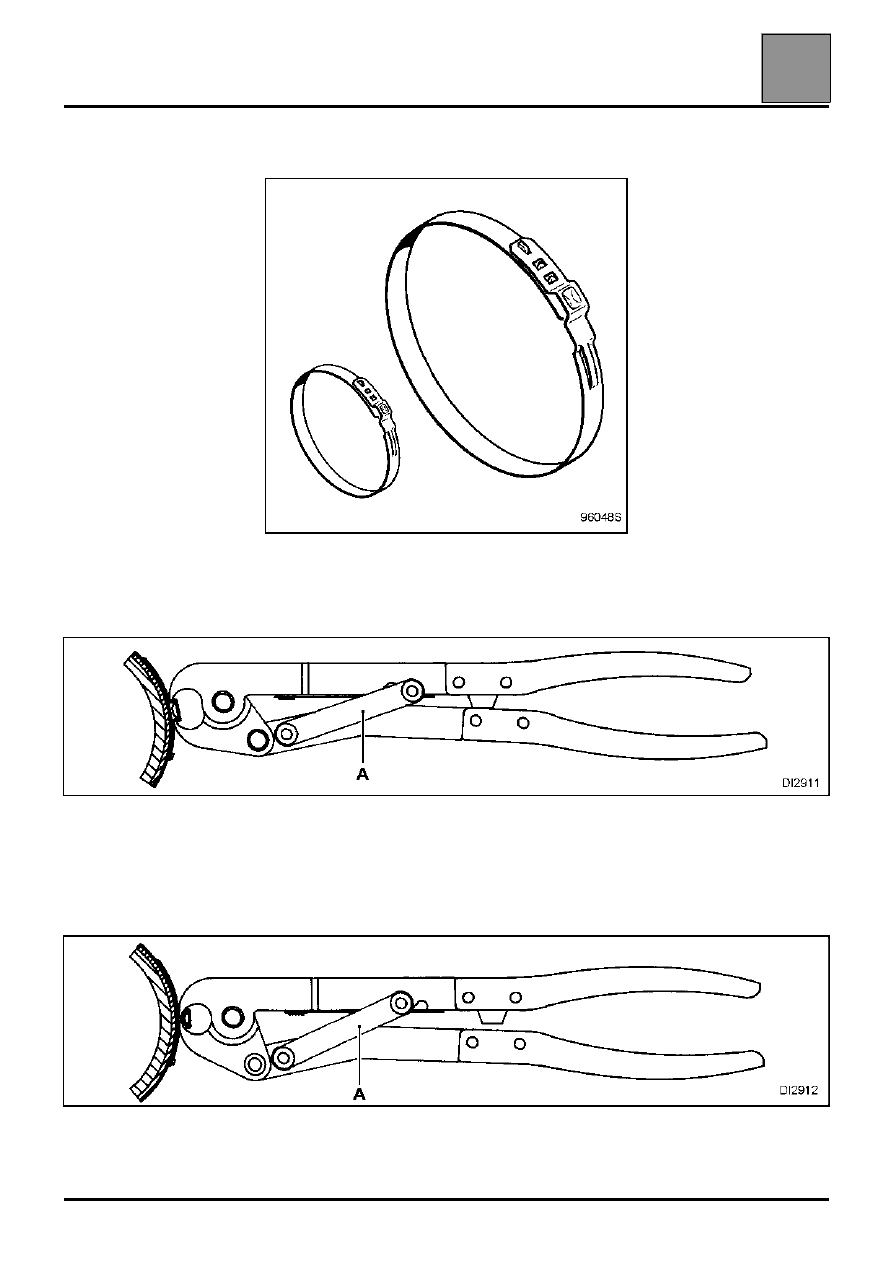

ХОМУТЫ OETIKER

Используйте щипцы T. Av. 1256.

ПОЛОЖЕНИЕ 1 - Предварительное обжатие и установка хомута

Установите тягу (А) в нижний вырез и сожмите щипцы, как можно сильнее. Предварительно обжатый хомут
перемещается по чехлу и может быть правильно установлен.

ПОЛОЖЕНИЕ 2 - Обжатие

Установите тягу (А) в верхний вырез и сожмите щипцы, как можно сильнее.

96048S

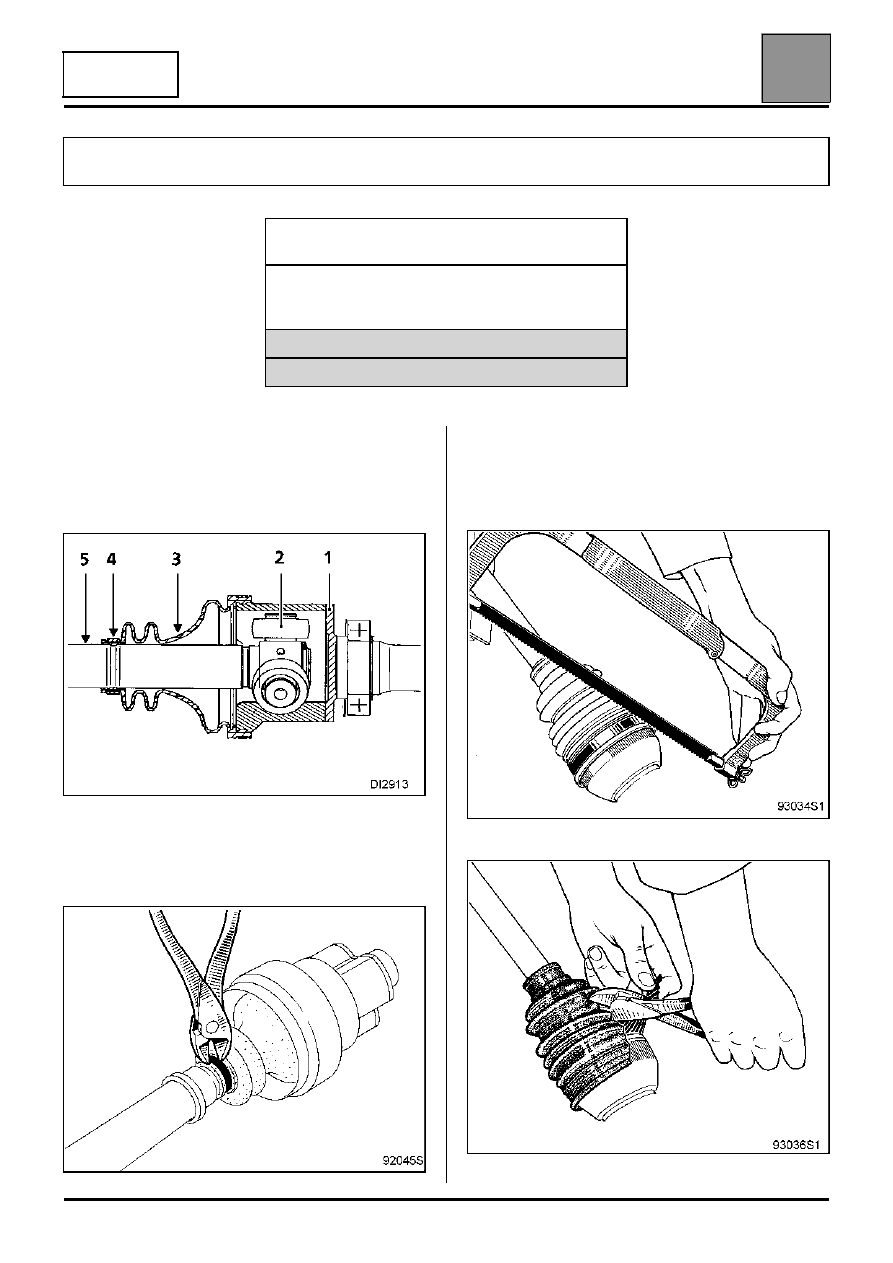

ПРИВОД ПЕРЕДНИХ КОЛЕС

29

29-10

PK / JR / JH

DP0 / SU1

1 Корпус
2 Трехшиповик
3 Резиновый гофрированный чехол
4 Хомут
5 Приводной вал

СНЯТИЕ

Разрежьте хомут.

Распилите хомут большого размера, стараясь не
повредить канавку на корпусе шарнира.

Перережьте чехол.

Удалите как можно больше консистентной смазки.

Внутренний шарнир правого приводного вала на автомобилях с коробками передач PK / JR / JH /
DPO / SU1

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 1034

Щипцы для обжатия хомутов
гофрированных чехлов
шарниров приводных валов

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Щипцы OETIKER

Каталожный номер 1090

92045S

93034S1

Гофрированный чехол внутреннего шарнира приводного вала
