СИСТЕМА ТОПЛИВОПОДАЧИ

Топливораспределительная рампа/форсунки

13

13-3

ДВИГАТЕЛИ

F4P-K4M

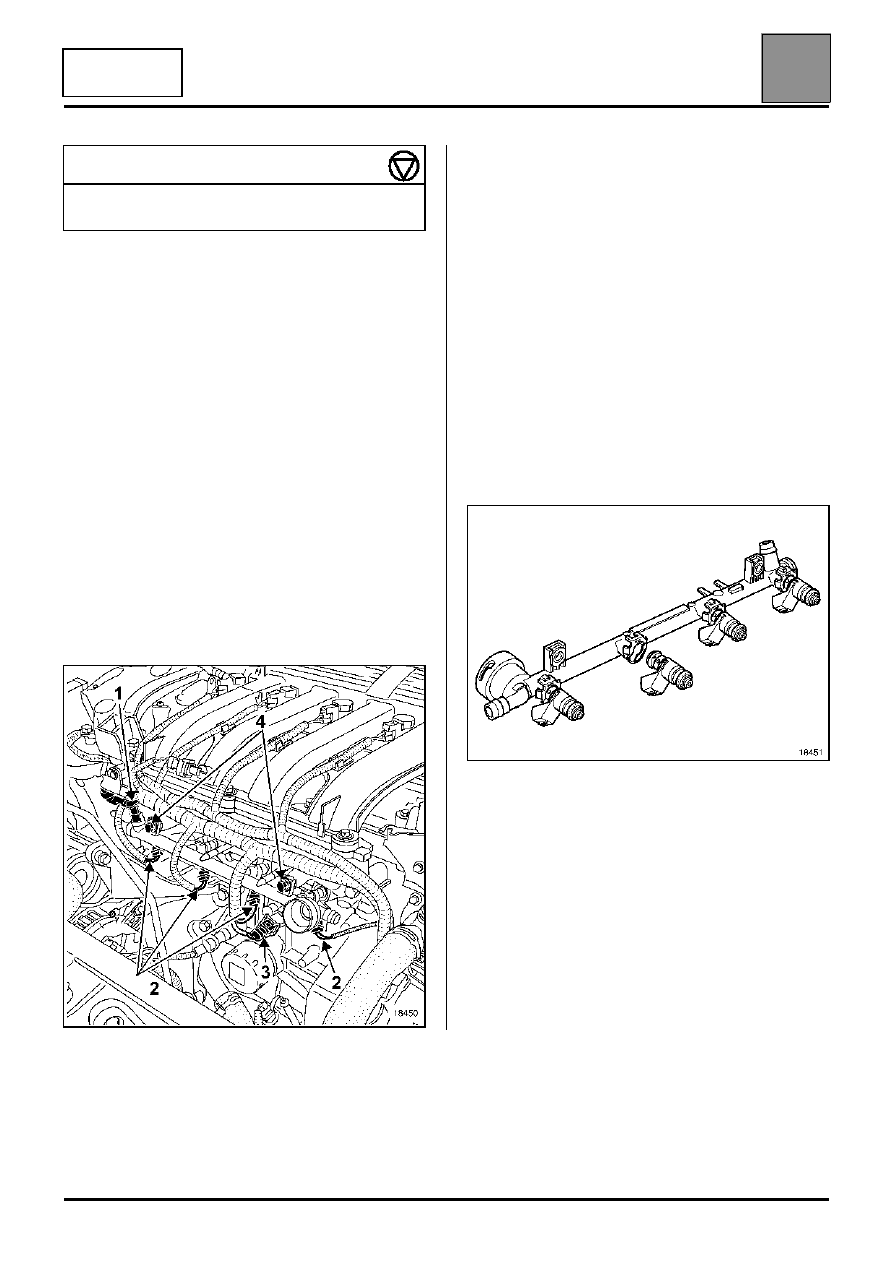

Топливораспределительная рампа/форсунки

Форсунки на двигателе F4P марки MAGNETI
MARELLI PICO и марка SIEMENS DEKA на
двигателе K4M.

Форсунки крепятся к топливораспределительной
рампе с помощью держателей.

Топливо постоянно циркулирует по окружности
корпуса форсунки. Такая циркуляция топлива
помогает избежать образование пузырьков паров
бензина и способствует запуску горячего
двигателя.

СНЯТИЕ

ВНИМАНИЕ: при снятии форсунок или
топливораспределительной рампы будьте
осторожны, т.к. в рампе и штуцере находится
топливо. Примите меры по защите генератора
от попадания топлива.

Отключите аккумуляторную батарею.

Снимите:
– защиту рампы,
– штуцер подающего топливопровода (1) от

топливораспределительной рампы, не
пережимая топливопровод,

– разъемы форсунок (2),
– разъем датчика детонации (3),
– болты крепления рампы (4),
– топливораспределительную рампу,
– держатели форсунок,
– форсунки.

УСТАНОВКА

Обязательно замените уплотнительные кольца и
держатели форсунок.

Соблюдайте момент затяжки болтов крепления
рампы.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления
топливораспределительной рампы

0,9

18450

18451

СИСТЕМА ТОПЛИВОПОДАЧИ

Топливораспределительная рампа/форсунки

13

13-4

ДВИГАТЕЛЬ

L7X

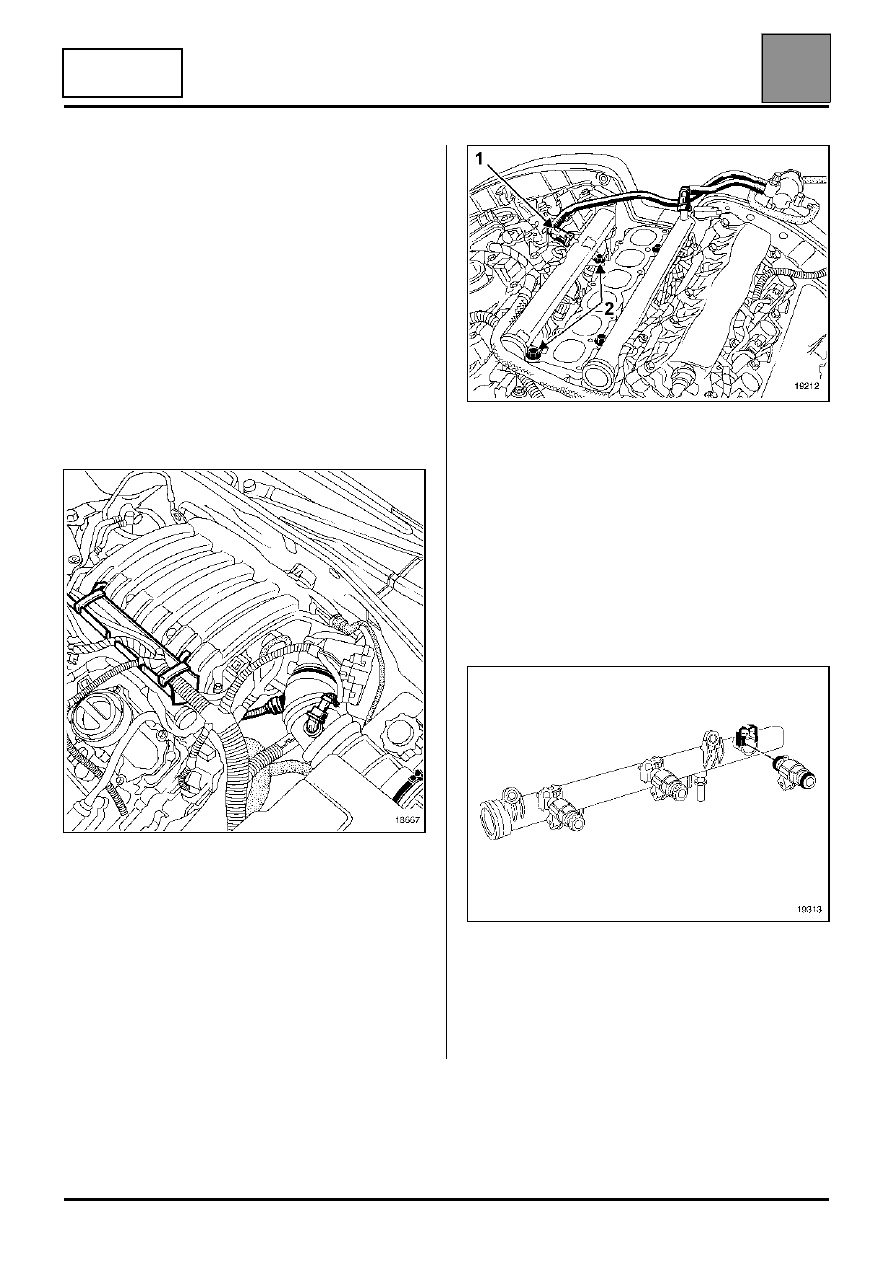

СНЯТИЕ ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ ПЕРЕДНЕГО РЯДА ЦИЛИНДРА

Отключите аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

ВНИМАНИЕ: при снятии форсунок или
топливораспределительной рампы будьте
осторожны, т.к. в рампе и штуцере находится
топливо.

Снимите короб для прокладки пучка проводов.

Отсоедините:
– подающий топливопровод (1) от

топливораспределительной рампы,

– колодки проводов форсунок.

Отсоедините жгут проводов от
топливораспределительной рампы.

Снимите два болта (2) крепления
топливораспределительной рампы.
Извлеките топливораспределительную рампу.

Снимите:
– держатели форсунок,
– форсунки.

УСТАНОВКА

Обязательно замените уплотнительные кольца и
держатели форсунок.

19212

СИСТЕМА ТОПЛИВОПОДАЧИ

Топливораспределительная рампа/форсунки

13

13-5

ДВИГАТЕЛЬ

L7X

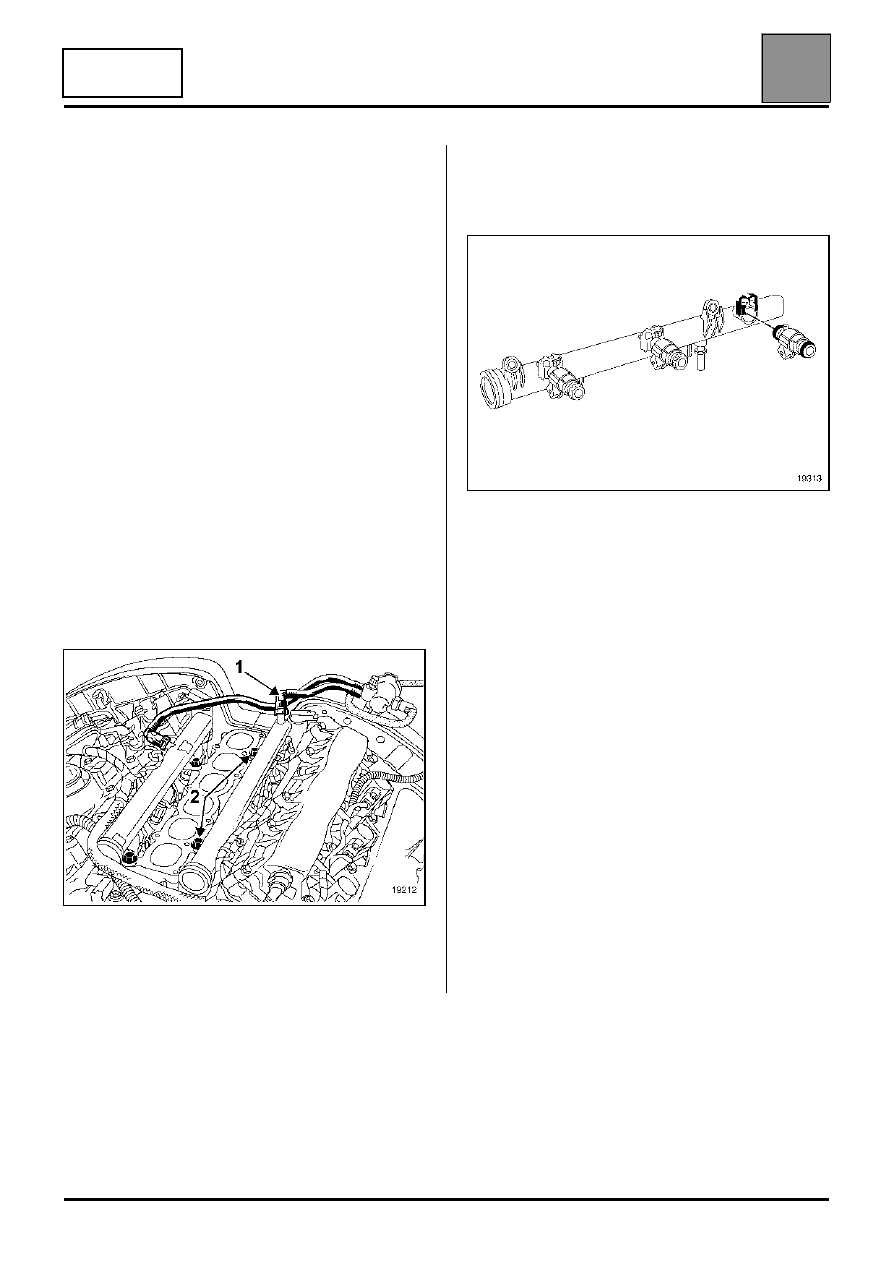

СНЯТИЕ ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ ЗАДНЕГО РЯДА ЦИЛИНДРОВ

Отключите аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

ВНИМАНИЕ: при снятии форсунок или
топливораспределительной рампы будьте
осторожны, т.к. в рампе и штуцере находится
топливо.

Для снятия топливораспределительной рампы
необходимо снять впускной коллектор (см. главу
12 Подготовка рабочей смеси "Впускной
коллектор").

Отсоедините:
– подающий топливопровод (1) от

топливораспределительной рампы,

– колодки проводов форсунок.

Снимите два болта (2) крепления
топливораспределительной рампы.
Извлеките топливораспределительную рампу.

Снимите:
– держатели форсунок,
– форсунки.

УСТАНОВКА

Обязательно замените уплотнительные кольца и
держатели форсунок.

19212

СИСТЕМА ТОПЛИВОПОДАЧИ

Проверка давления подачи топлива

13

ДВИГАТЕЛИ

F4P - K4M

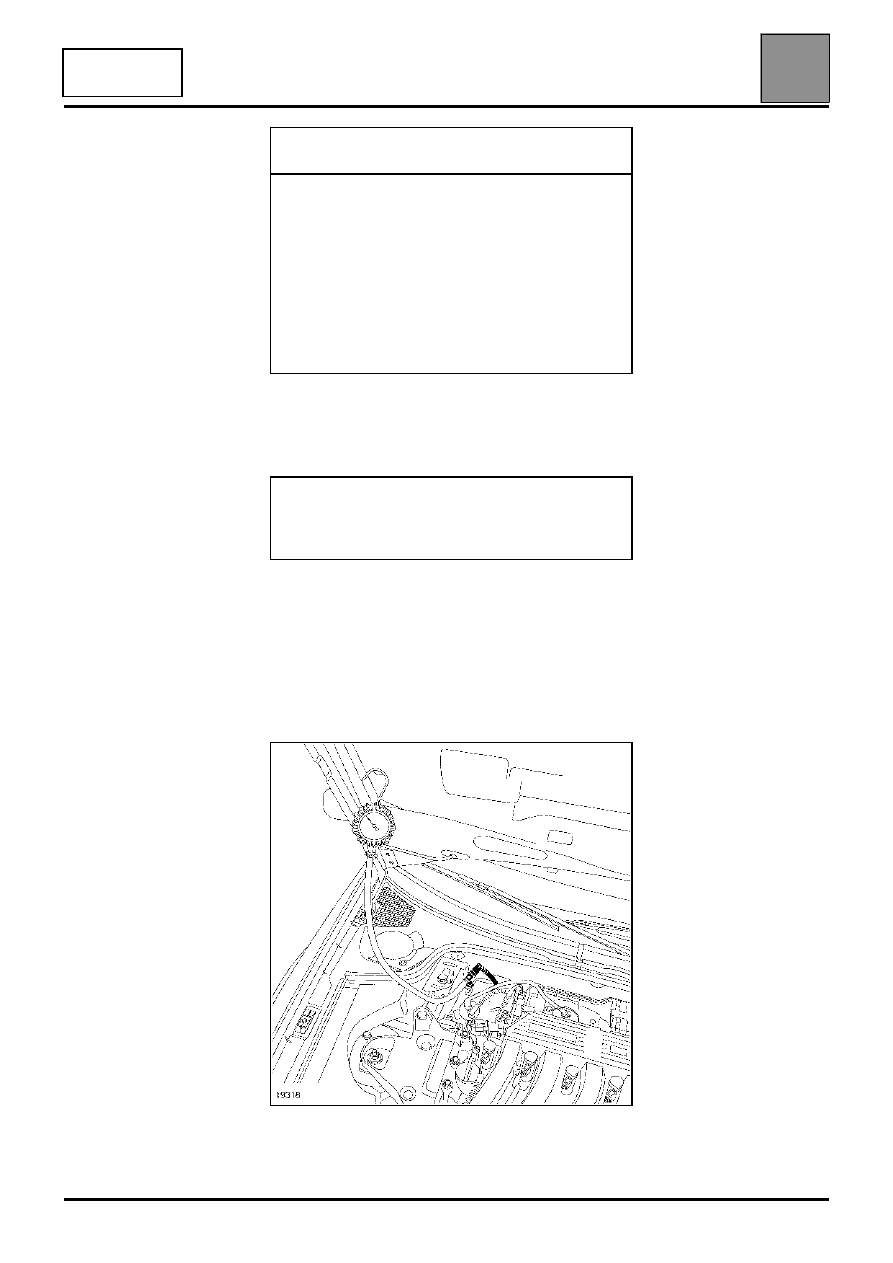

Проверка давления подачи топлива

Отсоедините подающий топливопровод (F),
установите тройник, оснащенный контрольным
манометром.

Запустите двигатель, чтобы привести в действие
топливный насос.

Проверьте по манометру давление, значение
которого должно быть постоянным.

Измеряемое давление:
3,5 бар

±±±±

 0,6

ПРИМЕЧАНИЕ: чтобы получить правильный замер
давления в топливораспределительной рампе,
может потребоваться несколько секунд.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1311-01

Переносной комплект для
проверки давления топлива с
манометром и переходниками

Mot. 1311-02

Mot. 1311-03

Mot. 1311-04

Mot. 1311-05

Mot. 1311-06

Mot. 1311-07

ВНИМАНИЕ: при отсоединении от рампы
подающего топливопровода будьте осторожны,
т.к. в рампе и штуцере находится топливо.
Примите меры к защите уязвимых частей.

13-6
