Renault Laguna II. Руководство - часть 46

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-75

ДВИГАТЕЛЬ

L7X

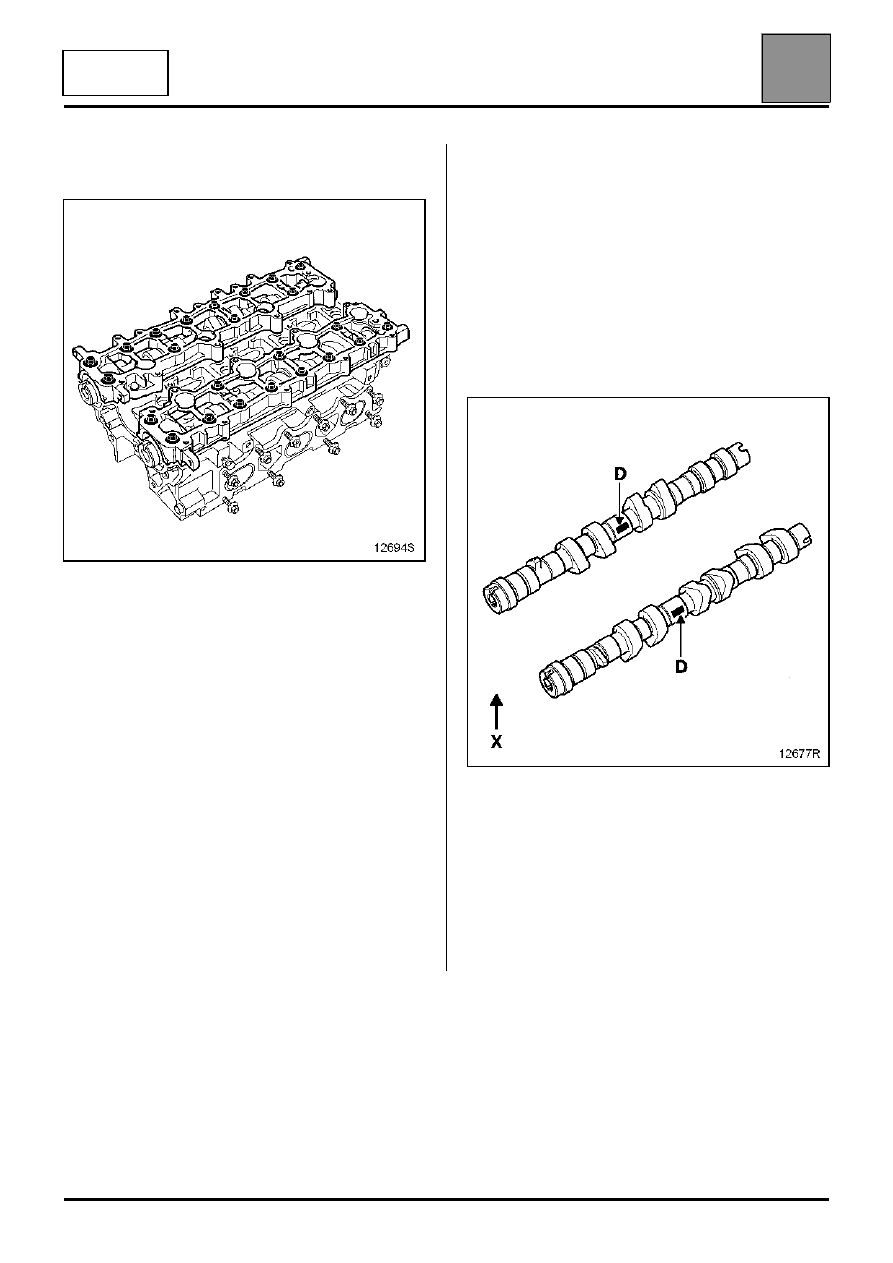

Отверните последовательно болты крепления крышек
распределительных валов.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-76

ДВИГАТЕЛЬ

L7X

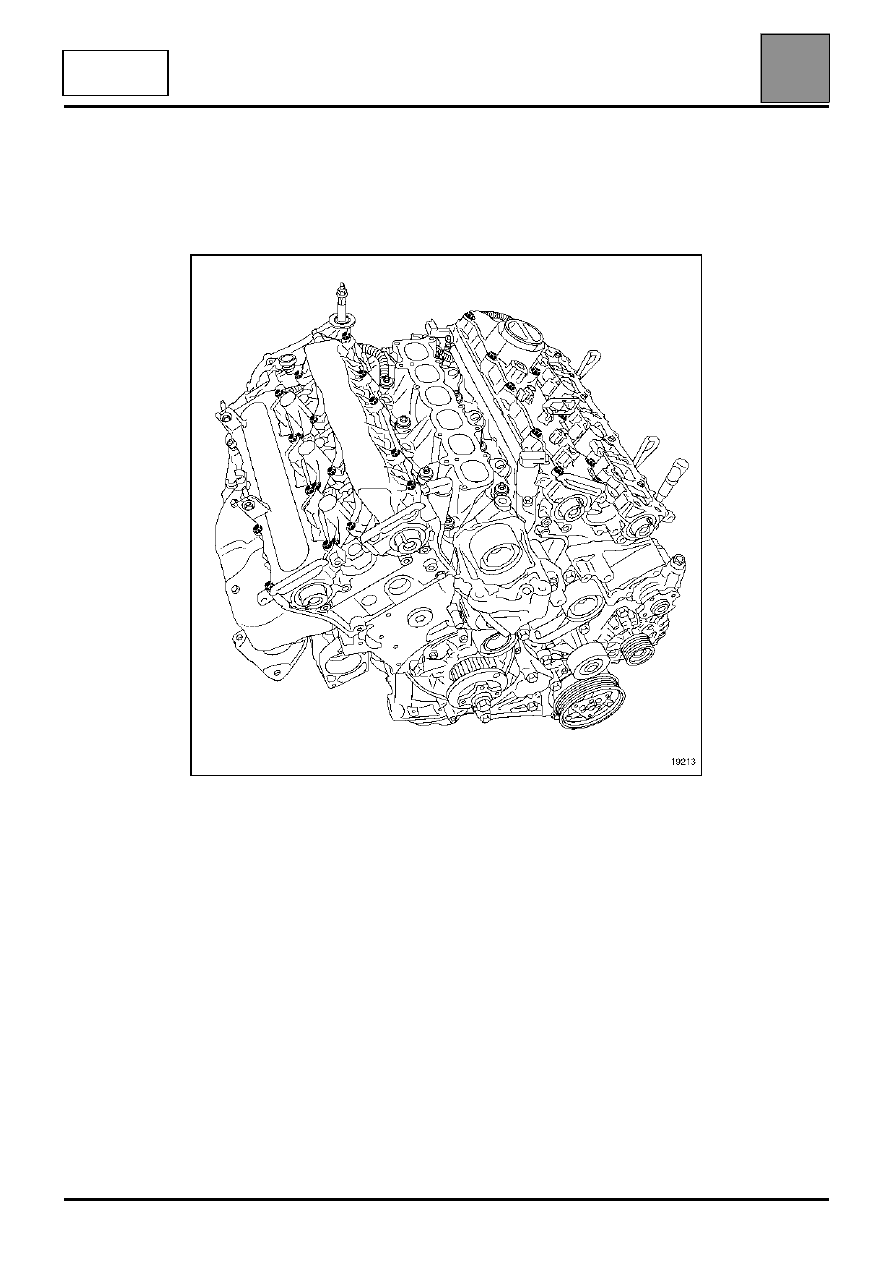

Произведите те же операции для крышек
подшипников распределительных валов.

Снимите распределительные валы.

ОЧИСТКА

Категорически запрещено очищать скребками
привалочные поверхности алюминиевых
деталей.

Используйте средство Décapjoint, которое
растворяет остатки прокладки.

Указанную ниже операцию рекомендуется
выполнять в защитных перчатках:

Нанесите указанное средство на очищаемую
поверхность, выждите примерно десять минут,
затем удалите средство деревянным шпателем.

УСТАНОВКА

Смажьте моторным маслом кулачки и опорные
шейки валов.

Установите распределительные валы.

ИДЕНТИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

Длинные распределительные валы
устанавливаются в переднюю головку блока
цилиндров и идентифицируются маркировкой (D).

Распределительный вал впускных клапанов:

D = A423

Распределительный вал выпускных клапанов:

D = E389

X: со стороны привода ГРМ.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-77

ДВИГАТЕЛЬ

L7X

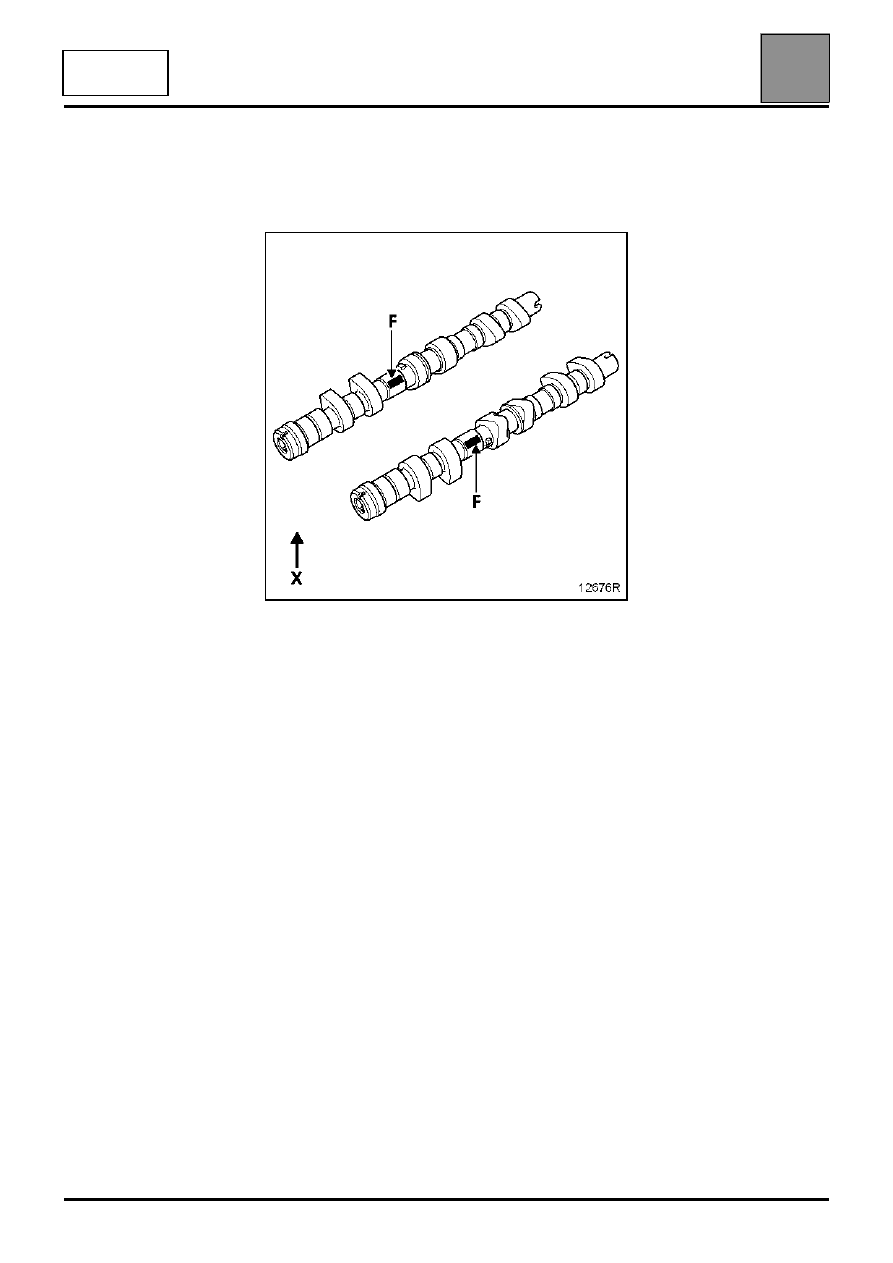

Короткие распределительные валы
устанавливаются в заднюю головку блока
цилиндров и идентифицируются маркировкой (F).

Распределительный вал впускных клапанов:

F = A82

Распределительный вал выпускных клапанов:

F = E388

X: со стороны привода ГРМ.

Убедитесь в наличии и правильном положении
установочных втулок (1).

Проверьте свободное осевое перемещение
распределительных валов (см. руководство по
ремонту двигателя L).

Нанесите валик (A) состава AUTOJOINT OR на
привалочную плоскость.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-78

ДВИГАТЕЛЬ

L7X

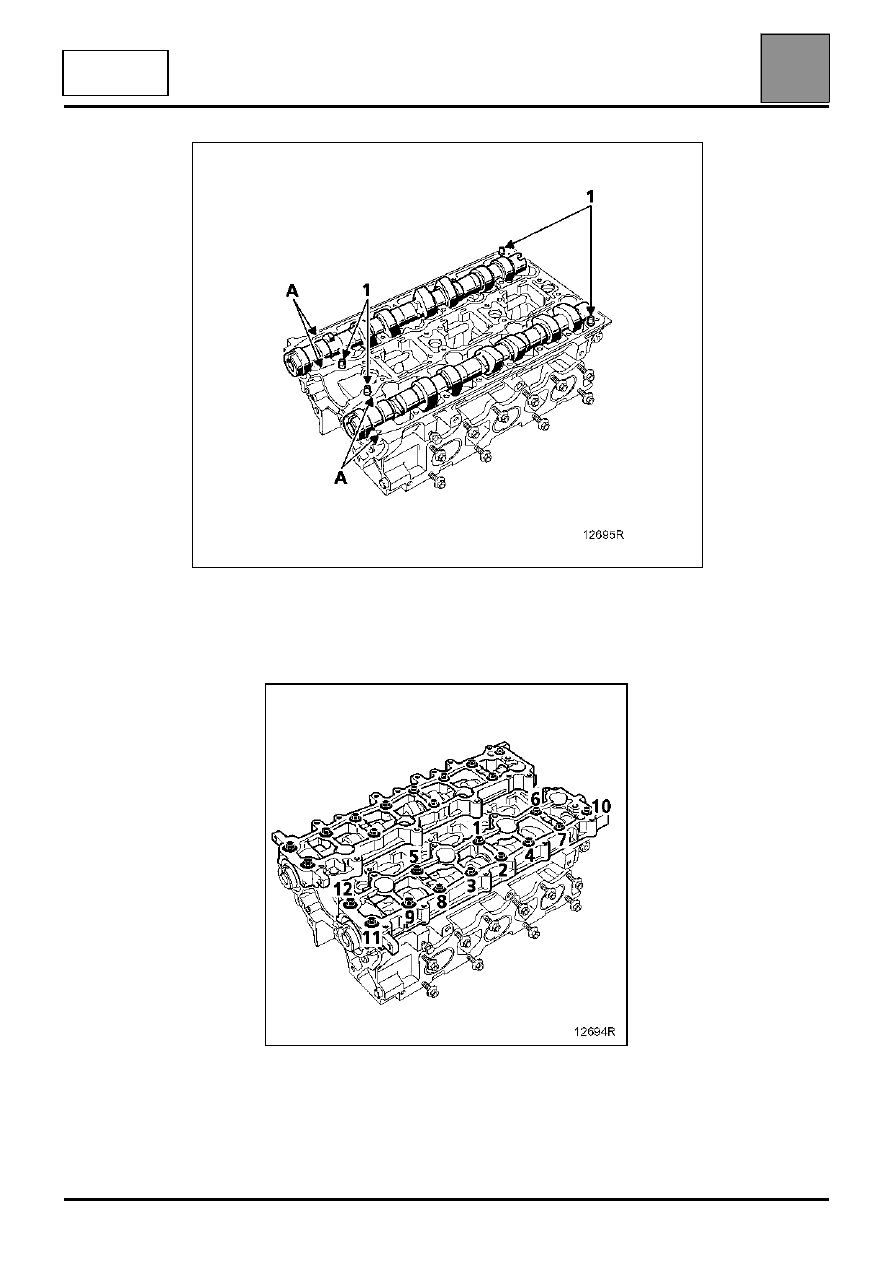

Установите крышки подшипников распределительных валов.

Заверните вручную, затем окончательно затяните болты крепления в
следующем порядке:

Затяните болты моментом 0,8 даН.м.

Установите крышки распределительных валов
после очистки прокладок и привалочных
плоскостей.
