ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-71

ДВИГАТЕЛЬ

L7X

Распределительные валы

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Отсоедините аккумуляторную батарею.

Снимите:

– ремень привода ГРМ (см. главу 11 "Ремень

привода газораспределительного

механизма"),

– фиксаторы для регулировки зубчатых шкивов,

ВАЖНОЕ ЗАМЕЧАНИЕ: болты крепления

ступиц распределительных валов имеют

левую резьбу; отворачивание производится по

часовой стрелке. Стрелки на головке этих

болтов указывают направление затяжки.
Снимите:

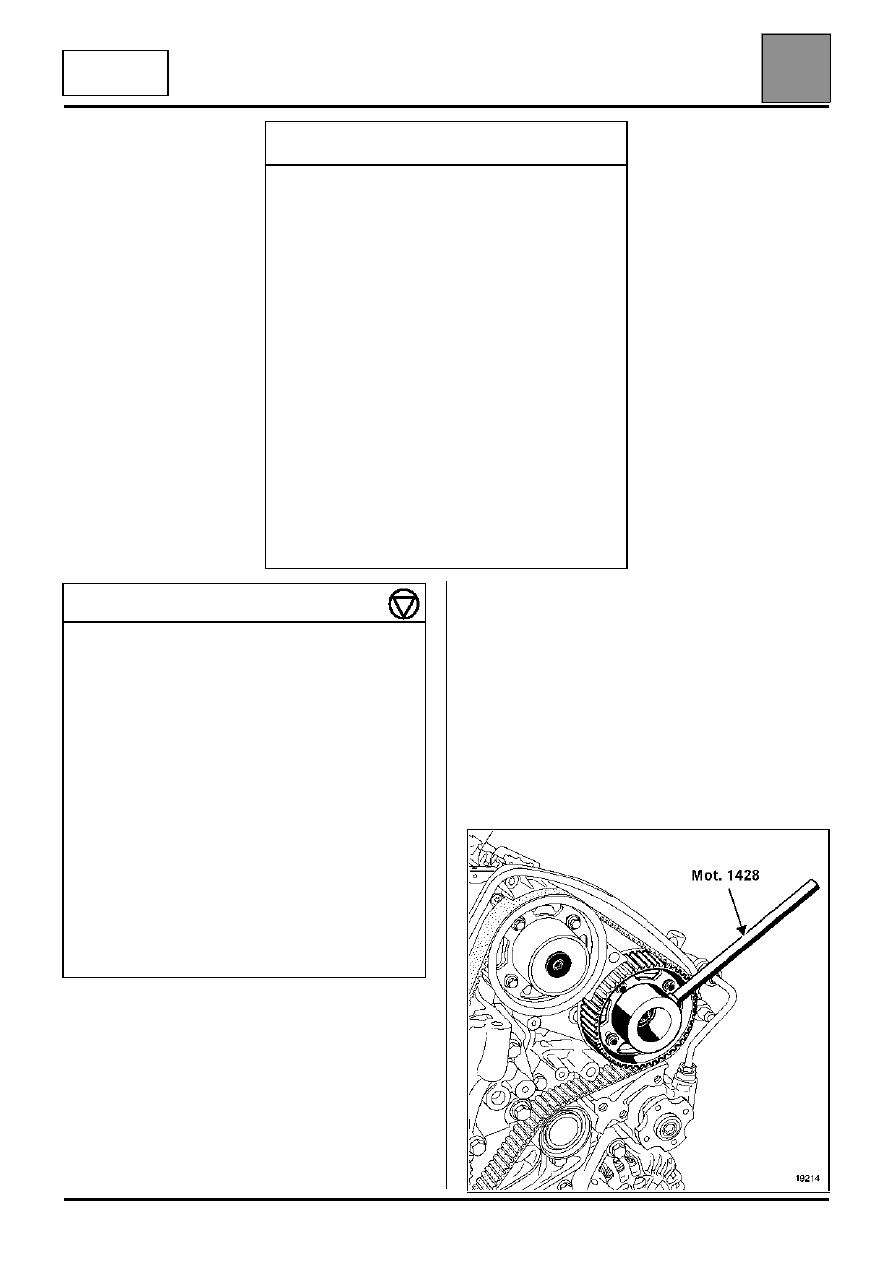

– узел шкивы-ступицы распределительных валов,

заблокировав ступицы с помощью

приспособления Mot. 1428 (для ступицы

распределительных валов выпускных клапанов)

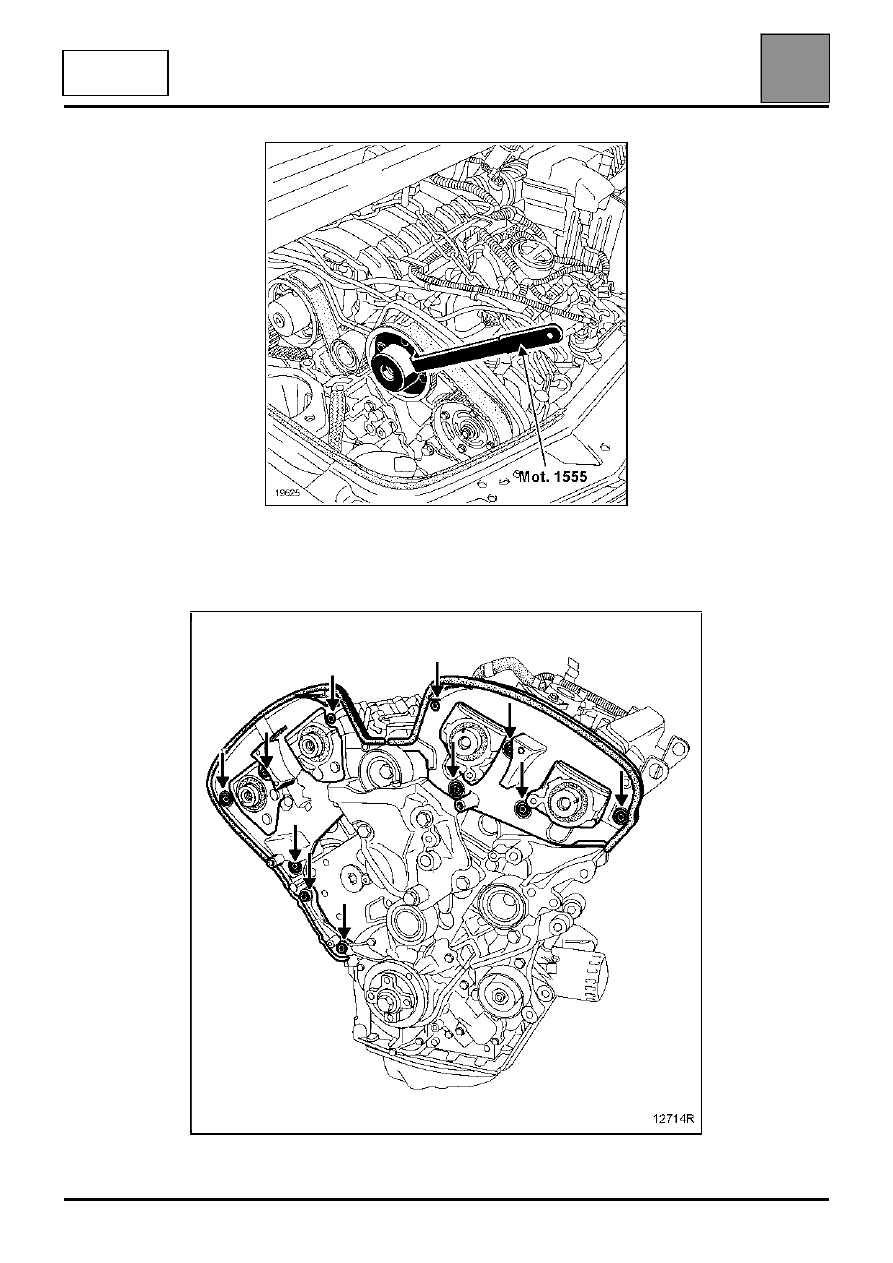

и  Mot. 1555 (для ступицы распределительных

валов впускных клапанов).
Для ступицы распределительных валов

впускных клапанов используйте торцевую

головку Торкс на 14.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1428

Приспособление для

блокировки ступиц

распределительных валов

Mot. 1430

Фиксатор для регулировки

зубчатых шкивов

распределительных валов и

коленчатого вала

Mot. 1430 -01 Фиксатор для проверки

регулировки зубчатых шкивов

распределительных валов и

коленчатого вала

Mot. 1432

Оправка для запрессовки

уплотнительных манжет

распределительных валов

Mot. 1436

Зажим для блокировки ремня

привода

газораспределительного

механизма

Mot. 1453

Опорная перекладина для

вывешивания двигателя

Mot. 1505

Приспособление для проверки

натяжения ремня привода

Mot. 1555

Приспособление для блокировки

ступиц распределительных

валов впускных клапанов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления натяжного ролика ремня

привода ГРМ

2,5

Болт крепления ступиц

распределительных валов

8

Болт крепления зубчатых шкивов

распределительных валов

1

Болт крепления кронштейна натяжного

ролика

2,5

Болт крепления верхней тяги

маятниковой подвески

10,5

Болт крепления к двигателю верхнего

кожуха опоры маятниковой подвески

двигателя

6,2

Болт крепления к кузову ограничителя

хода маятниковой подвески

2,1

Болт крепления акустической массы

2,1

Болт крепления впускного коллектора

0,8

Болт крепления шкива коленчатого вала

2,5

Болт крепления крышек

распределительных валов

1

Болты крепления колес

10,5

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-72

ДВИГАТЕЛЬ

L7X

Снимите:
– внутренние кожухи привода ГРМ,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-73

ДВИГАТЕЛЬ

L7X

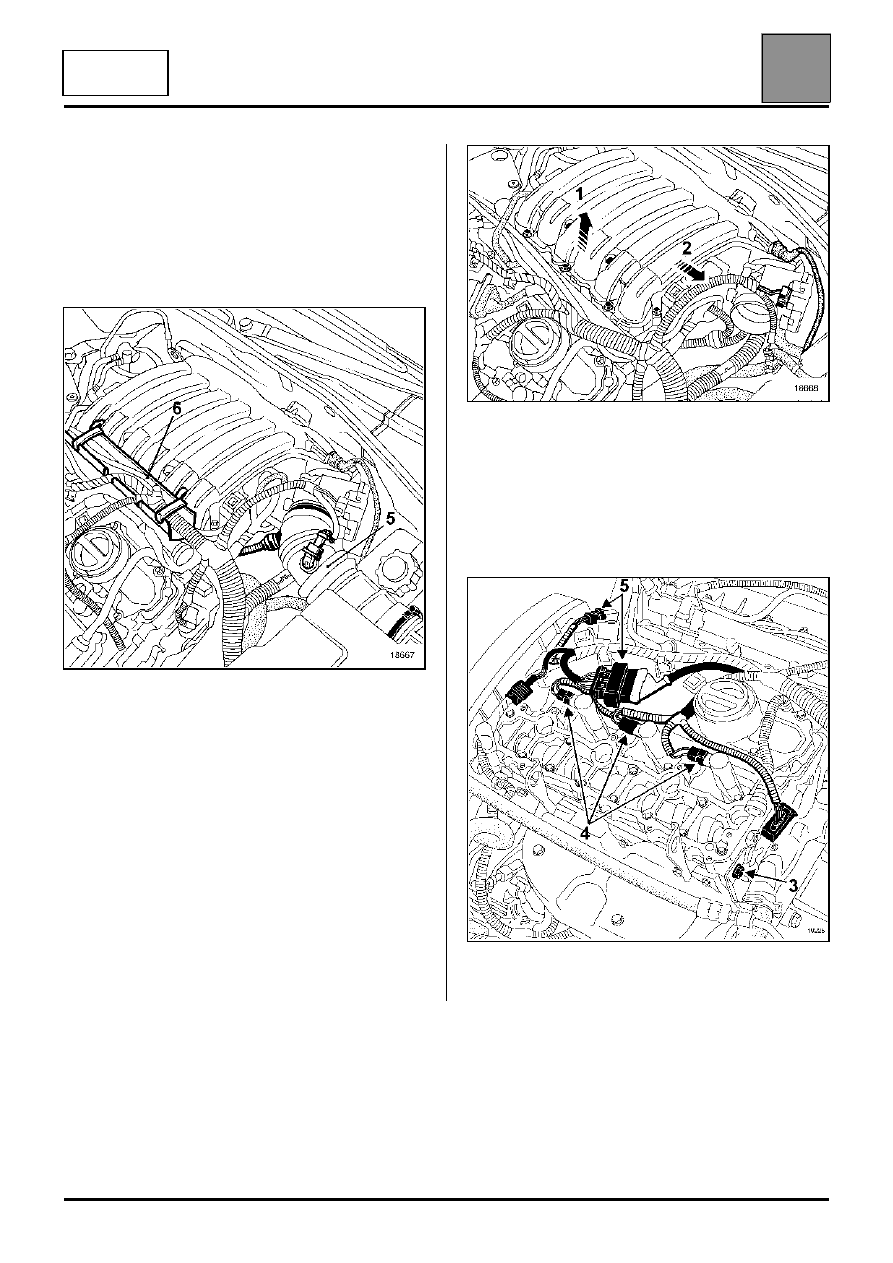

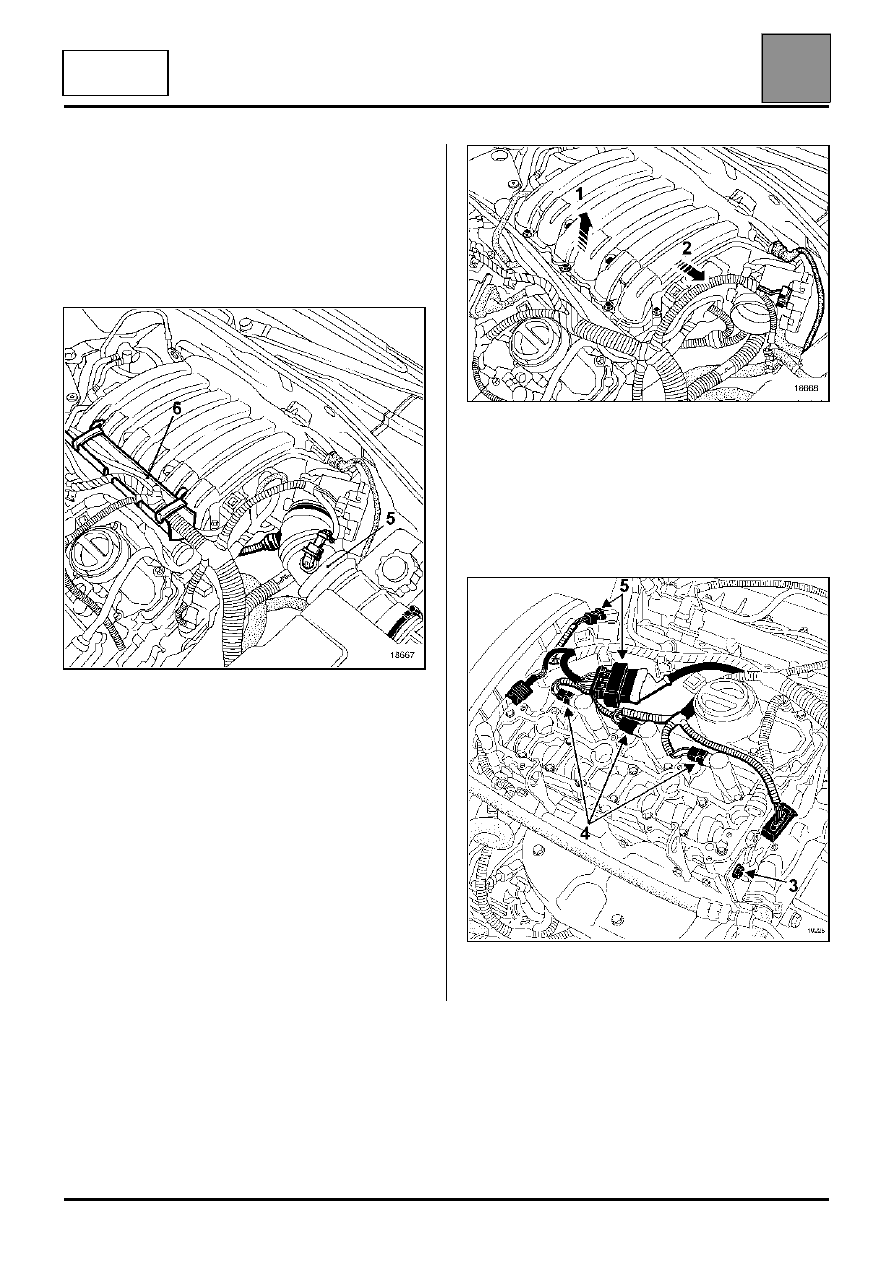

Установите узел верхний кожух опоры
маятниковой подвески двигателя - ограничитель
хода и снимите опорную перекладину для
вывешивания двигателя Mot. 1453.

Снимите:
– впускной воздушный патрубок (5),
– короб (6) для прокладки жгута проводов.

Отсоедините:
– разъем блока дроссельной заслонки с

сервоприводом,

– датчик давления в коллекторе,
– шланг отбора разрежения вакуумного усилителя

тормозов,

– два трубопровода под блоком дроссельной

заслонки с сервоприводом.

Снимите:
– болты крепления впускного коллектора,
– впускной коллектор, сместив ее к аккумуляторной

батарее,

– болт крепления (3), и отведите в сторону

трубопровод,

– колодки проводов от катушек зажигания (4) и

колодки проводов (5), затем отсоедините от
держателей жгут проводов и отведите его в
сторону,

– катушки зажигания,

– питающие топливопроводы на

топливораспределительных рампах,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11

11-74

ДВИГАТЕЛЬ

L7X

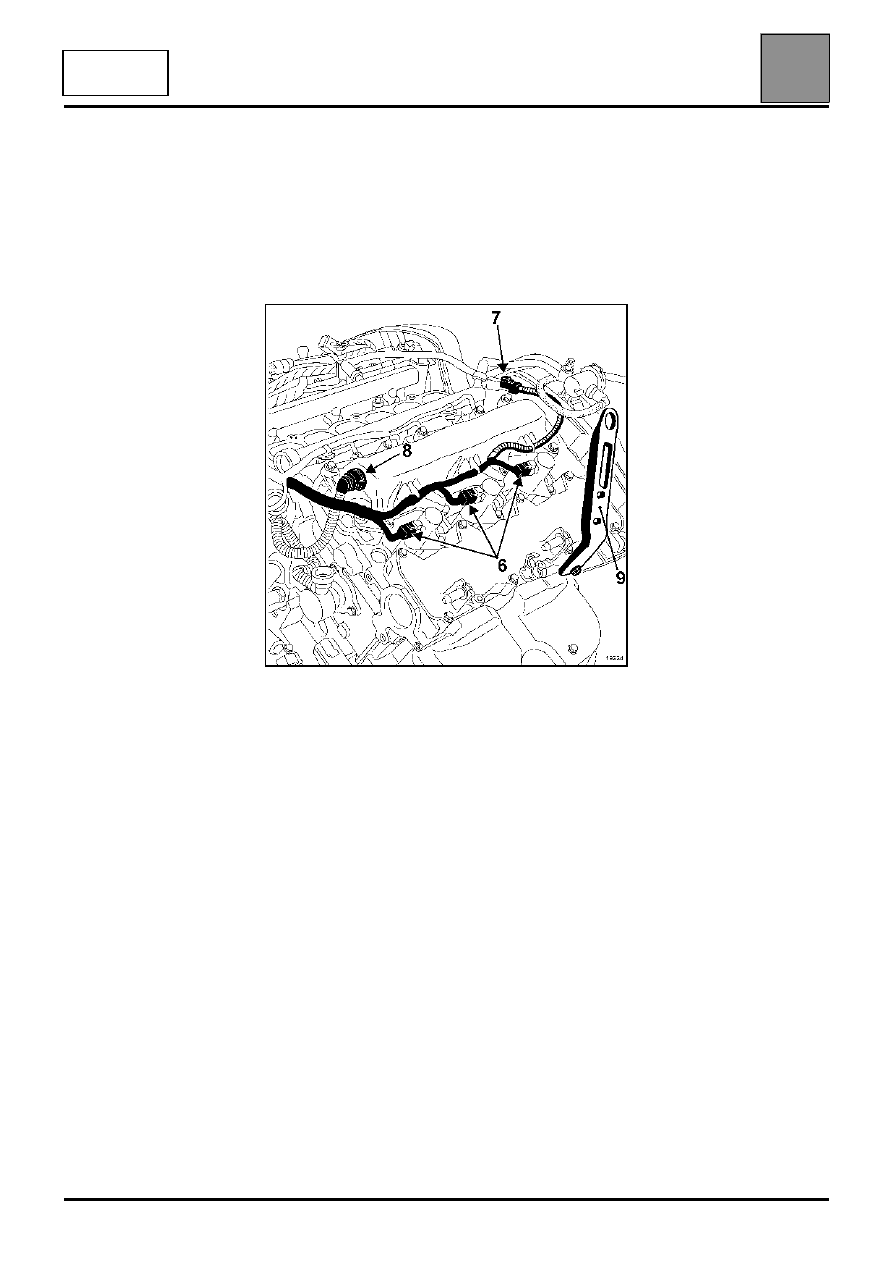

– колодки проводов от катушек зажигания (6) и

колодку проводов (7), затем отведите в сторону
жгут проводов,

– катушки зажигания,
– трубопровод (8),
– подъемную проушину (9), разъединив разъем

кислородного датчика.
