ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-63

ДВИГАТЕЛЬ

L7X

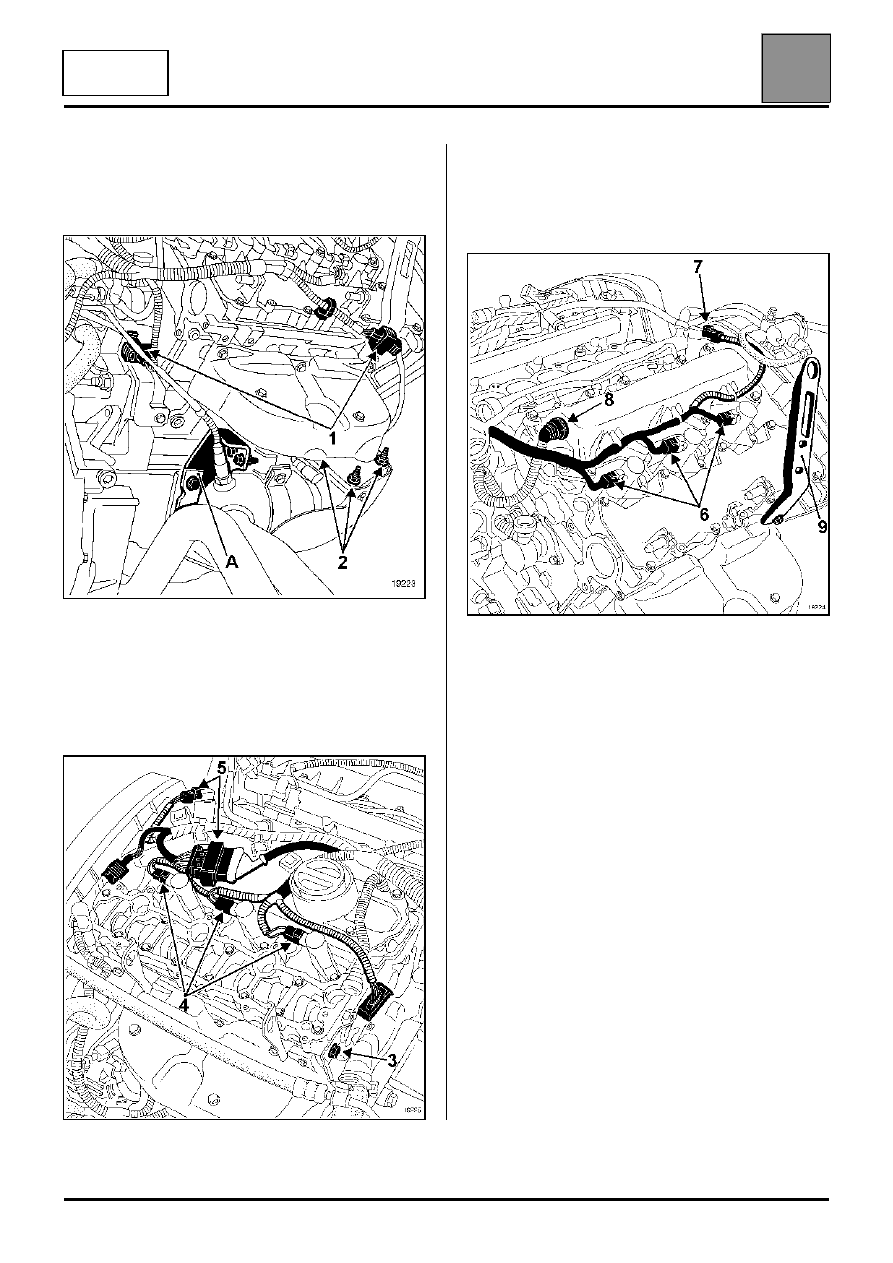

– колодки проводов (1) кислородных датчиков,
– гайки шпилек крепления (2) предварительного

каталитического нейтрализатора,

– подкос (A),

– болт крепления (3) и отведите в сторону

трубопровод,

– колодки проводов от катушек зажигания (4) и

колодки проводов (5), затем отсоедините от
держателей жгут проводов и отведите его в
сторону.

– колодки проводов от катушек зажигания (6) и

колодку проводов (7), затем отведите в сторону
жгут проводов,

– трубопровод (8),
– подъемную проушину (9),

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-64

ДВИГАТЕЛЬ

L7X

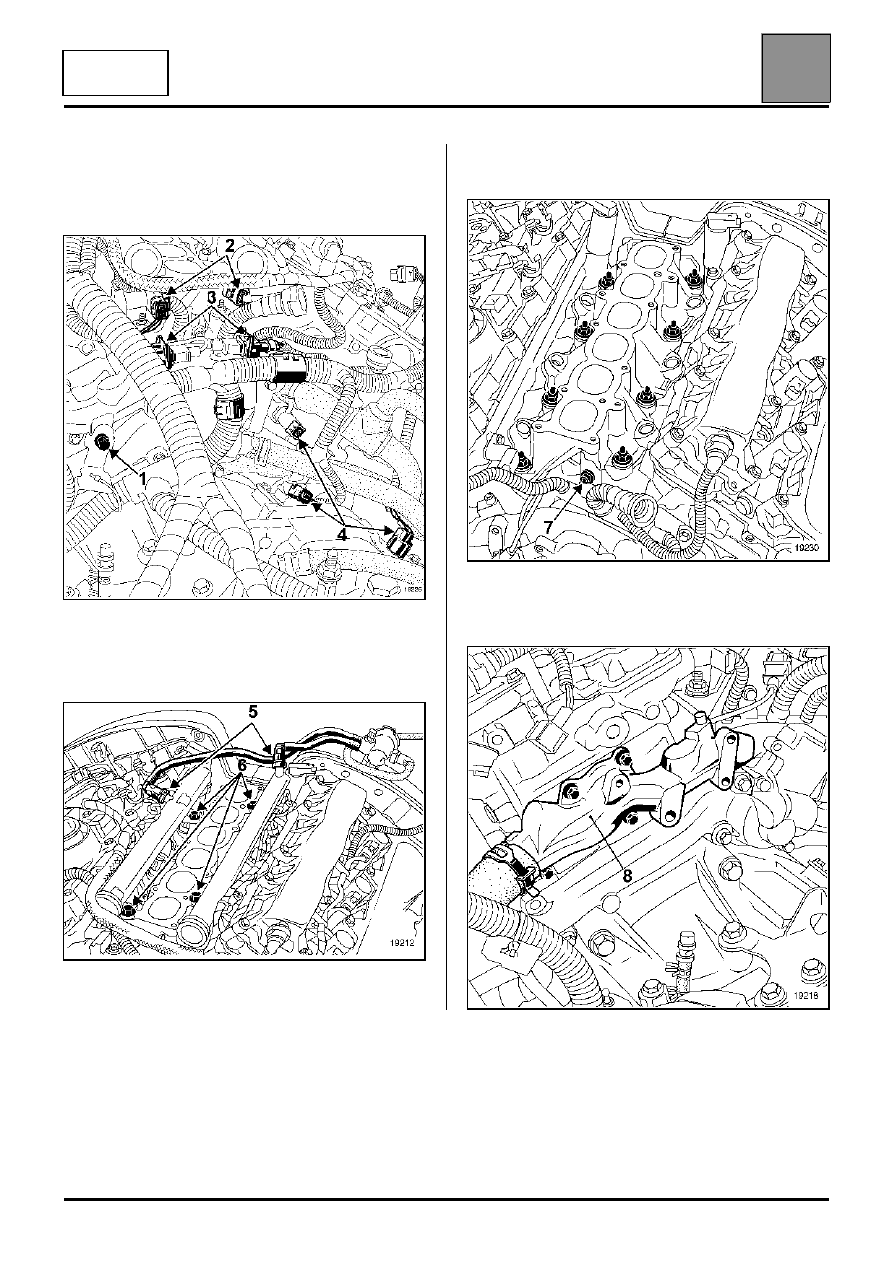

– болт крепления (1),
– колодки проводов (2), (3) и (4), затем отсоедините

от держателей жгут проводов и отведите его в
сторону,

– топливопроводы (5),
– болты крепления топливораспределительных

рамп (6), затем снимите их,

– болт крепления (7),
– воздушный коллектор,

– болты крепления трубопровода (8)системы

охлаждения на обоих головках блока цилиндров,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-65

ДВИГАТЕЛЬ

L7X

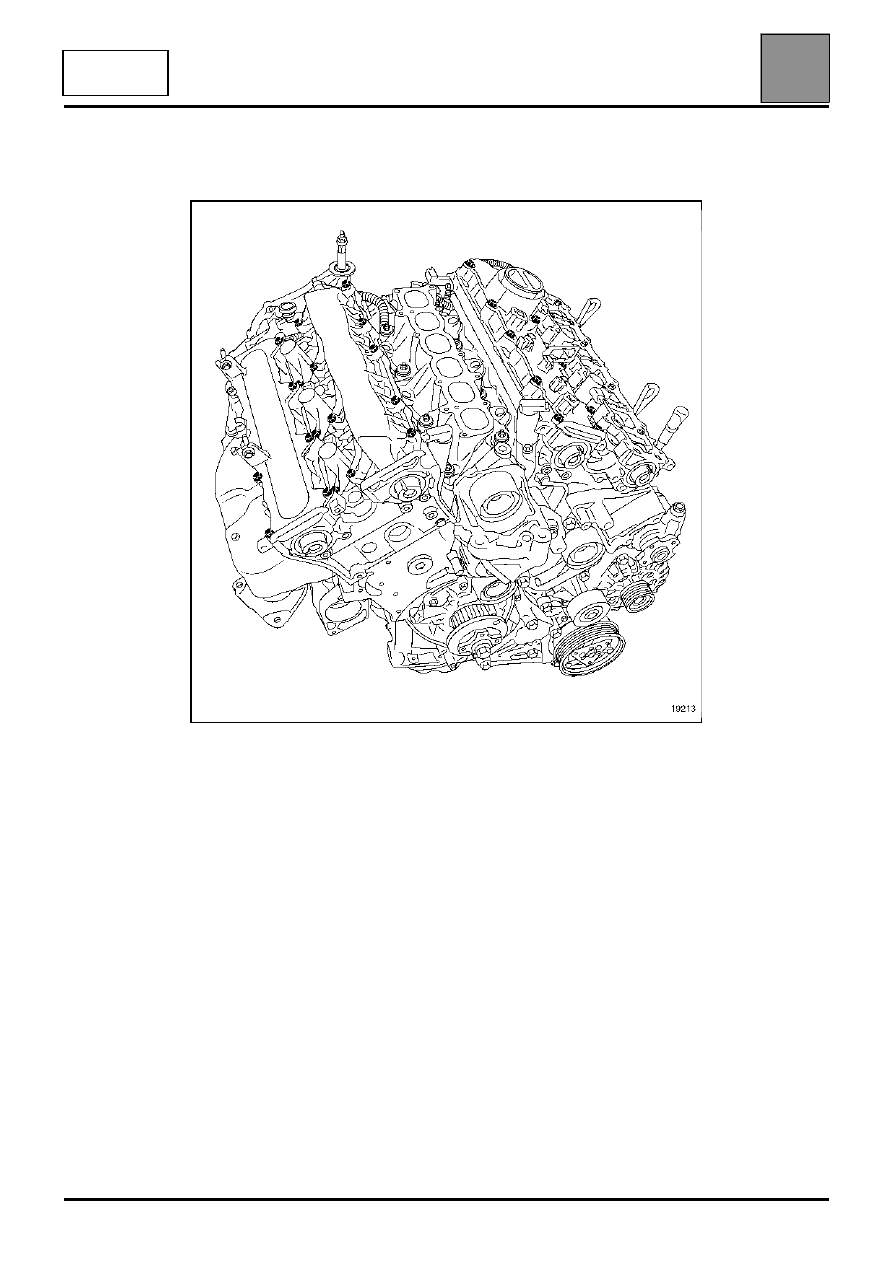

– крышки распределительных валов,

– болты крепления головок блока цилиндров,
– головки блока цилиндров

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-66

ДВИГАТЕЛЬ

L7X

ОЧИСТКА

Категорически запрещено очищать скребками
привалочные поверхности алюминиевых
деталей.

Используйте средство Décapjoint, которое
растворяет остатки прокладки.

Указанную ниже операцию рекомендуется
выполнять в защитных перчатках:

Нанесите указанное средство на очищаемую
поверхность, выждите примерно десять минут,
затем удалите средство деревянным шпателем.

При выполнении данной операции соблюдайте
особые предосторожности, чтобы исключить
попадание посторонних частиц в каналы
подачи масла под давлением к
распределительным валам (эти каналы
выполнены в блоке цилиндров и в головках
блока цилиндров).

ПРОВЕРКА ПРИВАЛОЧНОЙ ПОВЕРХНОСТИ

С помощью поверочной линейки и набора щупов
проверьте отсутствие деформации привалочной
поверхности.

Максимально допустимая неплоскостность
сопрягающихся с блоком цилиндров поверхностей
головок цилиндров: 0,05 мм.

Проверьте головку блока цилиндров на наличие
возможных трещин: с помощью приспособления
для проверки головки блока цилиндров на
герметичность (состоящего из емкости, комплекта,
соответствующего головке блока цилиндров,
пробки, герметичной пластины, заглушки).
Сертификат емкости для проверки головки блока
цилиндров на герметичность: 664000.

Допускается шлифование привалочных
поверхностей головок блока цилиндров, снимая
слой металла толщиной не более 0,20 мм.
Шлифование должно обязательно
производиться на обеих головках.

Перешлифованные головки блока цилиндров
должны помечаться буквой R, наносимой
электрическим карандашом (для определения
поверхностей, на которые наносятся метки, см.
Руководство по ремонту двигателя L).
