ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-59

ДВИГАТЕЛЬ

L7X

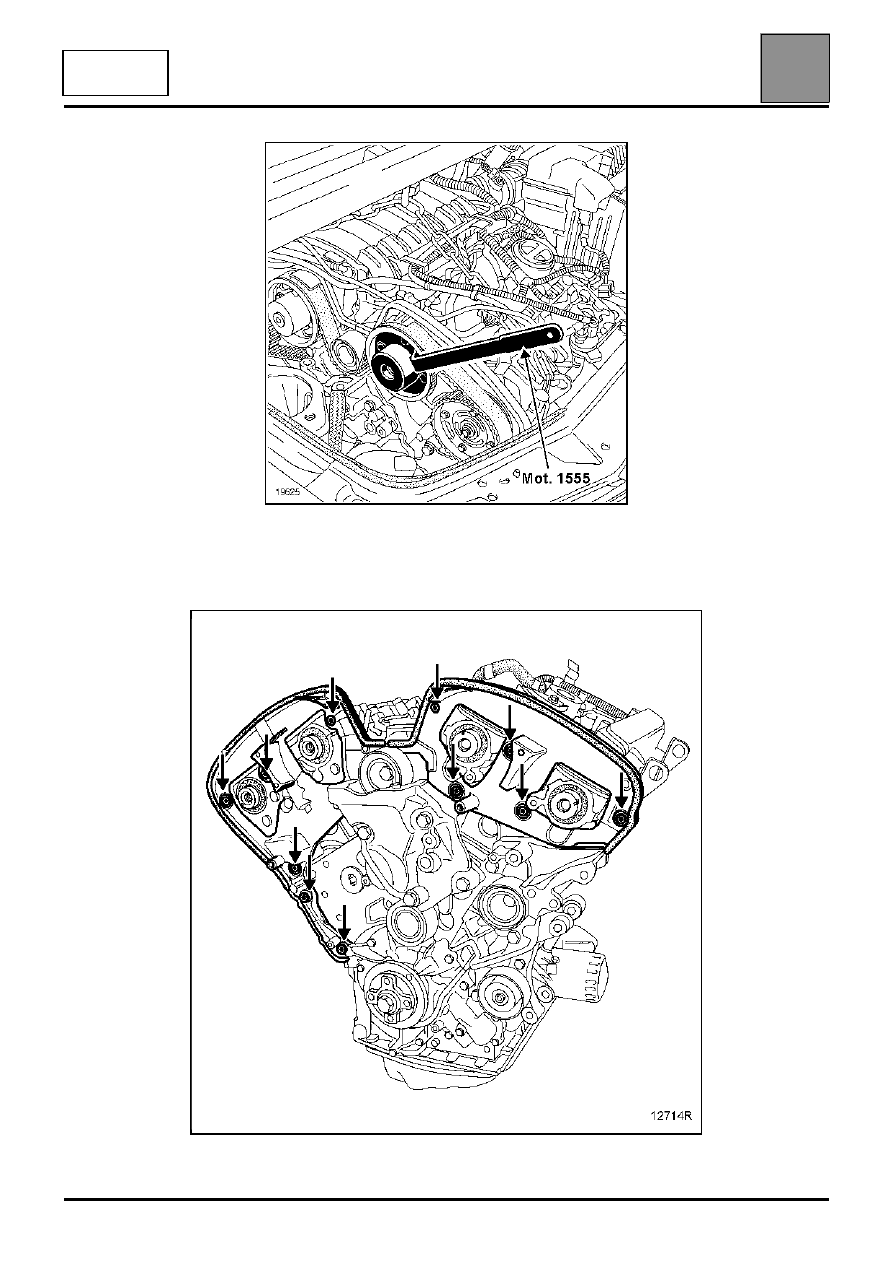

Снимите:
– кронштейн крепления натяжного ролика,
– внутренние кожухи привода ГРМ,

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-60

ДВИГАТЕЛЬ

L7X

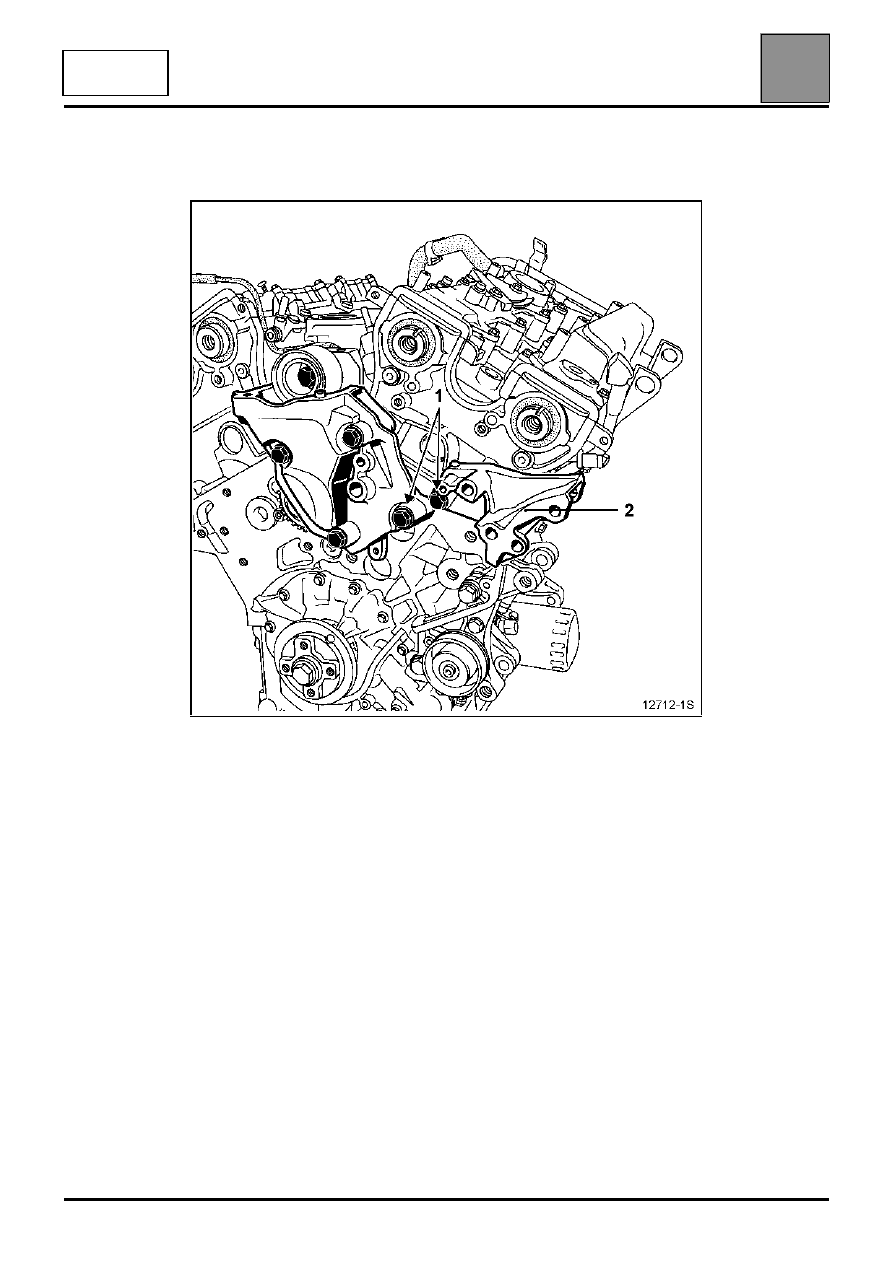

– болты (1), и отведите в сторону опору (2),

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-61

ДВИГАТЕЛЬ

L7X

Установите узел верхний кожух опоры
маятниковой подвески двигателя - ограничитель
хода.

Снимите опорную перекладину для вывешивания
двигателя Mot. 1453.

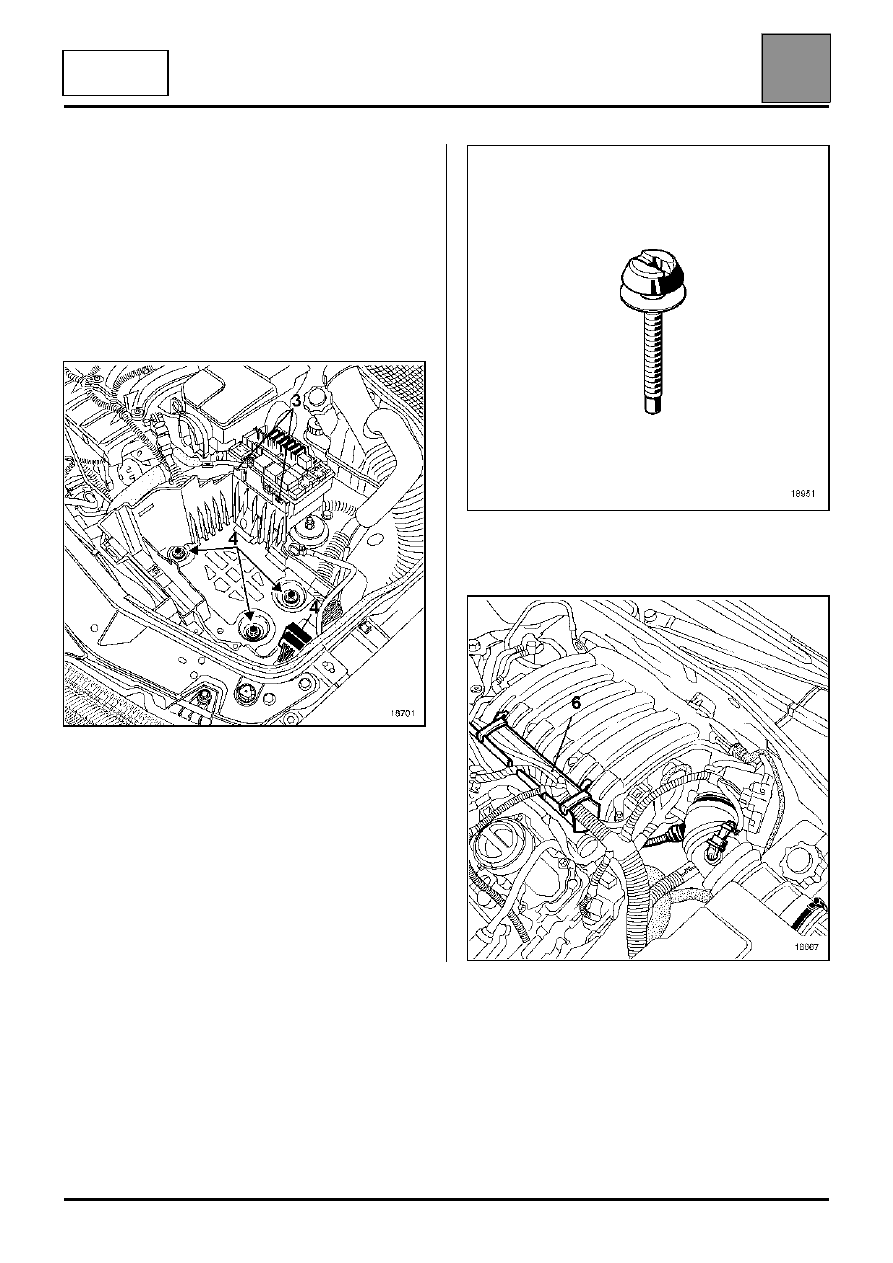

Отсоедините коробку реле (3), отжав пружинные
защелки.

Снимите полку под аккумуляторную батарею (4).

Для этого высверлите три несъемных болта с
помощью сверла Ш 5 мм по оси винта.
Затем снимите болты с помощью съемника
шпилек.

– патрубок забора воздуха (5),
– короб (6) для прокладки жгута проводов.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головок блока цилиндров

11

11-62

ДВИГАТЕЛЬ

L7X

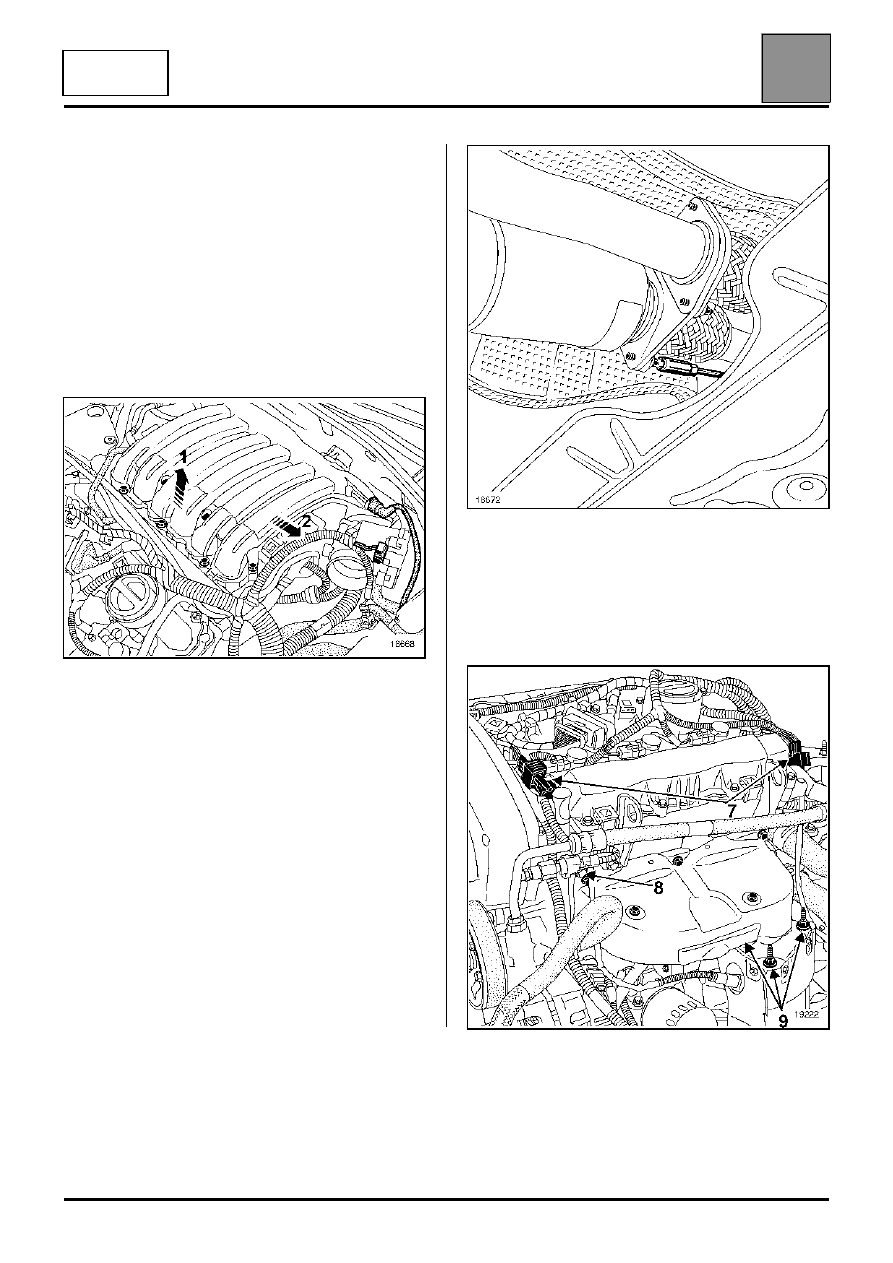

Отсоедините:
– разъем блока дроссельной заслонки с

сервоприводом,

– датчик давления в коллекторе,
– шланг отбора разрежения вакуумного усилителя

тормозов,

– два трубопровода, под блоком дроссельной

заслонки с сервоприводом.

Снимите:
– болты крепления впускного коллектора,
– впускной коллектор, сместив его к

аккумуляторной батарее,

Отверните (до дна впадины резьбы) гайки
крепления фланца каталитического
нейтрализатора/предварительного
каталитического нейтрализатора вставив
инструмент через подрамник (используйте
торцевой ключ с длинной головкой).

Снимите:
– колодки проводов (7) кислородных датчиков,
– крепление (8) направляющей трубки

маслоизмерительного щупа,

– гайки шпилек крепления (9) предварительного

каталитического нейтрализатора.
