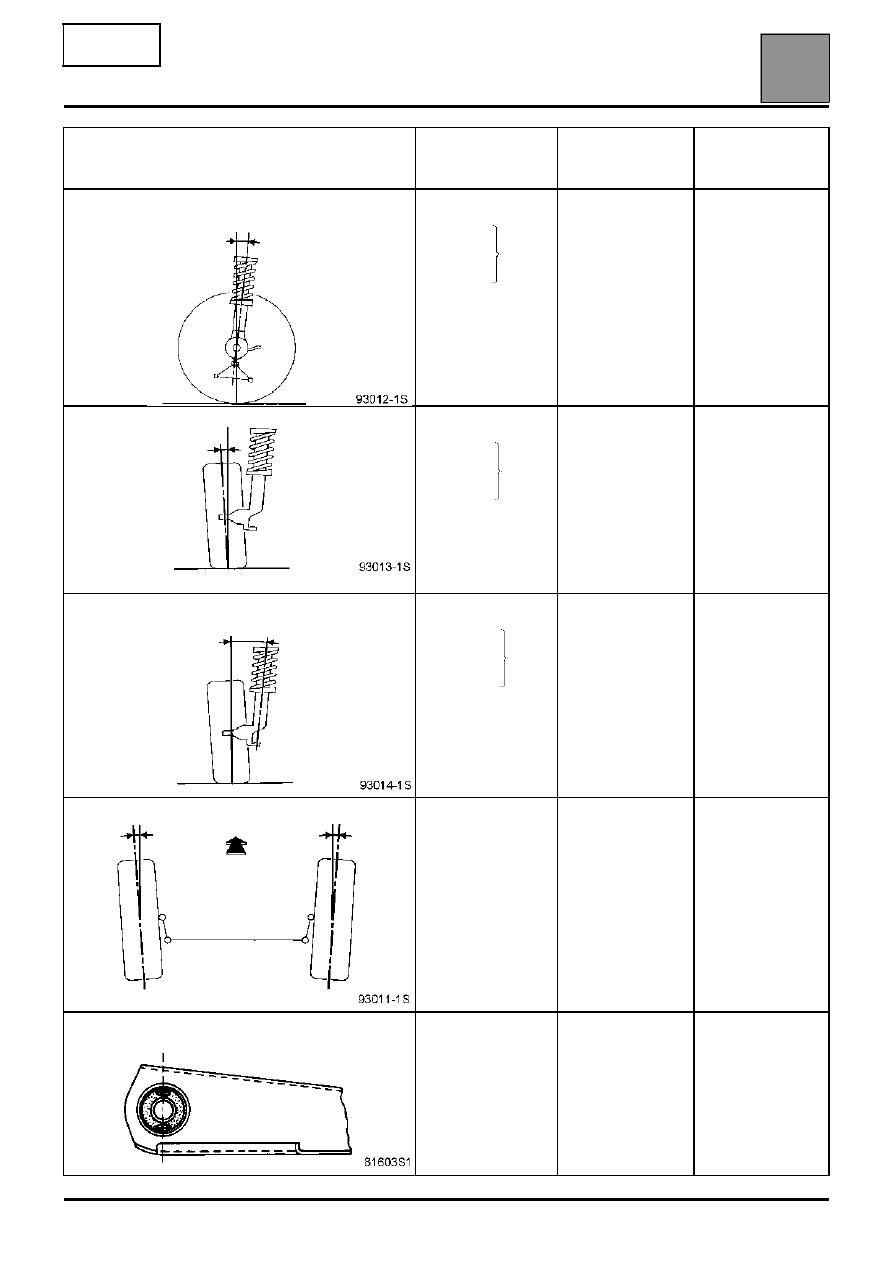

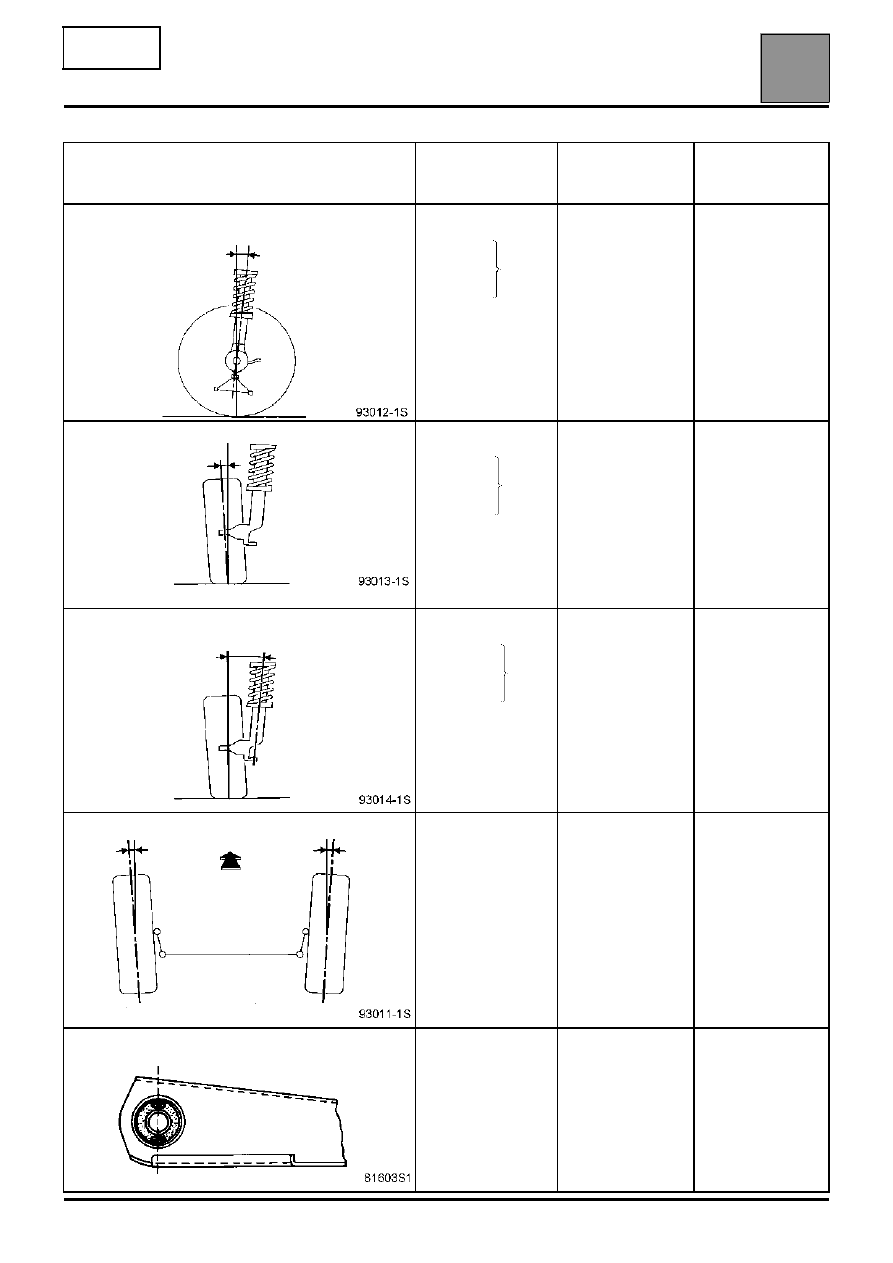

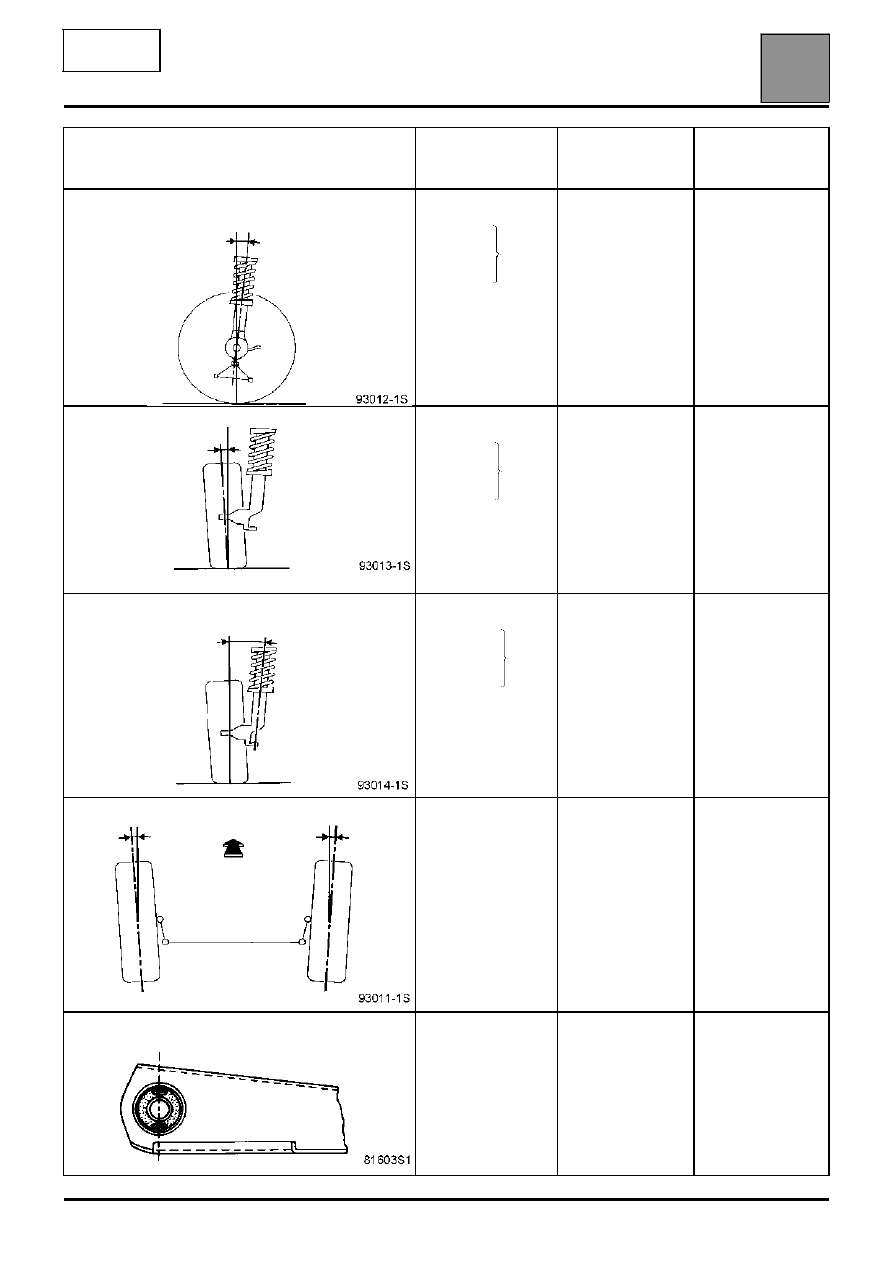

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-56

BG0G

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°37
4°07

±30

4°37

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  41 мм
H5 - H2 =  21 мм
H5 - H2 =

1 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 140 мм
H1 - H2 = 136 мм
H1 - H2 = 152 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 140 мм
H1 - H2 = 136 мм
H1 - H2 = 152 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-57

BG0R

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°25
3°55

±30

4°25

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  40 мм
H5 - H2 =  20 мм
H5 - H2 =

0 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 140 мм
H1 - H2 = 135 мм
H1 - H2 = 153 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 140 мм
H1 - H2 = 135 мм
H1 - H2 = 153 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-58

BG0D

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°26
3°56

±30

4°26

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  39 мм
H5 - H2 =  19 мм
H5 - H2 =  -1 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°06
-0°14 ±30
-0°22

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 139 мм
H1 - H2 = 135 мм
H1 - H2 = 151 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 139 мм
H1 - H2 = 135 мм
H1 - H2 = 151 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+1 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-59

KG0A

с шинами 16

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°49
4°19

±30

4°49

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  28 мм
H5 - H2 =

8 мм

H5 - H2 =  -12 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 123 мм
H1 - H2 = 135 мм
H1 - H2 = 145 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 123 мм
H1 - H2 = 135 мм
H1 - H2 = 145 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ
