Renault Laguna II. Руководство - часть 18

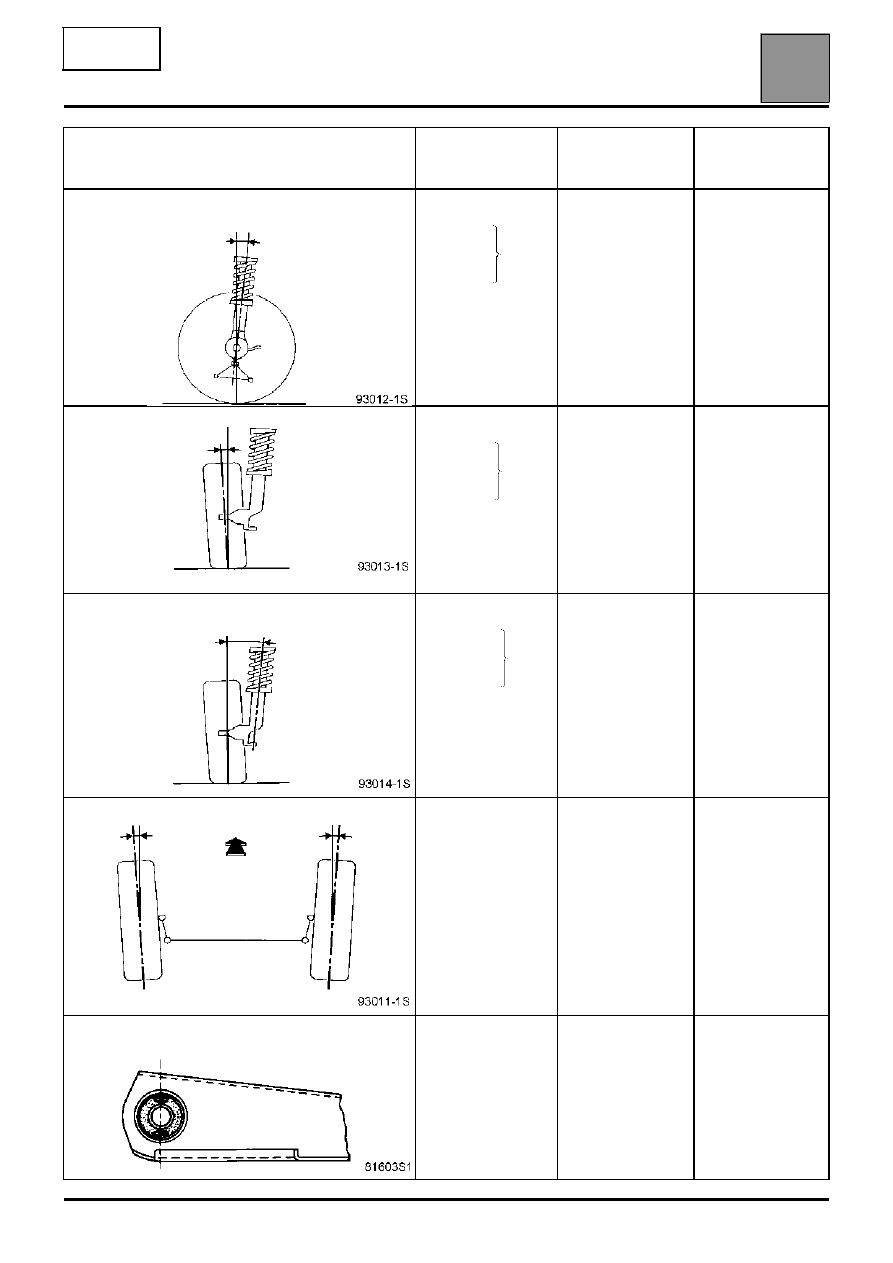

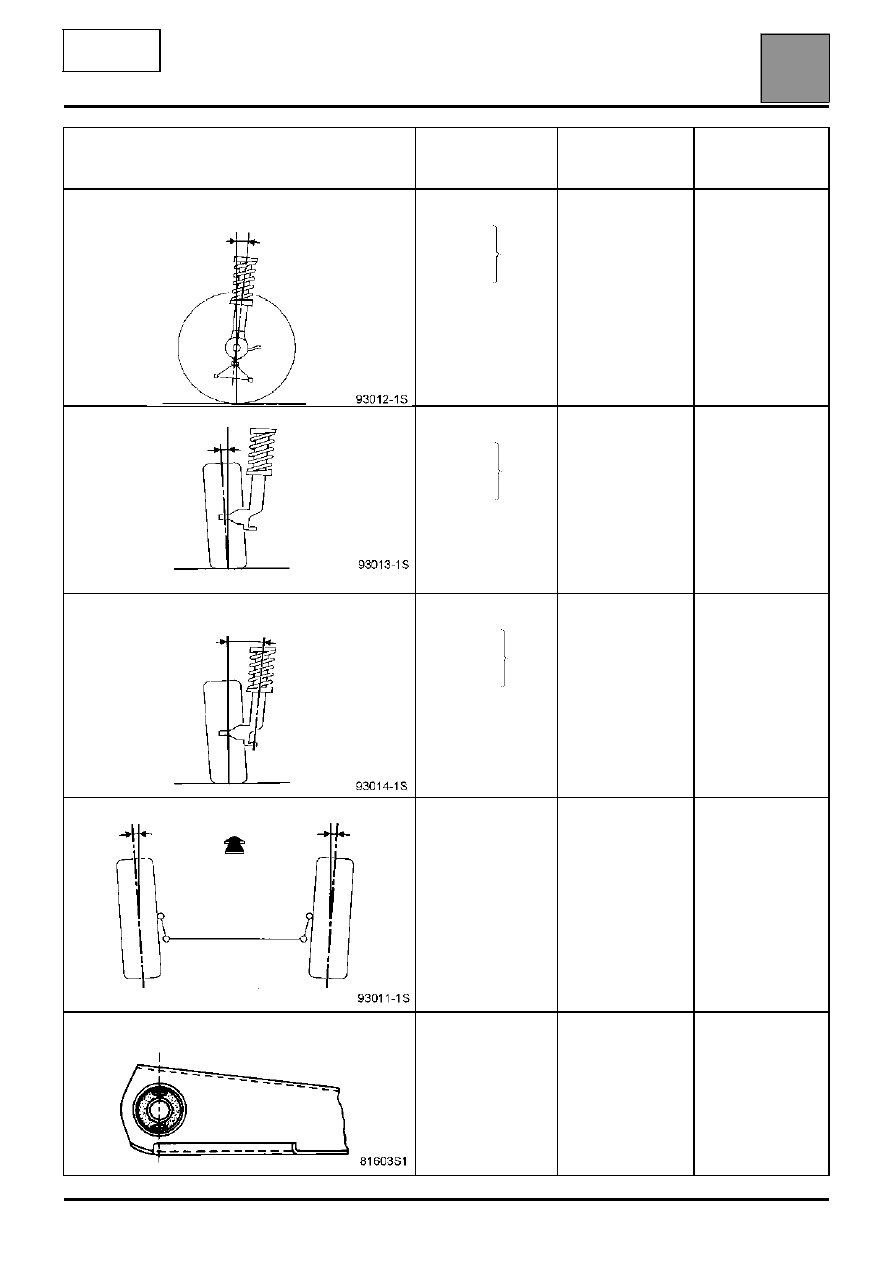

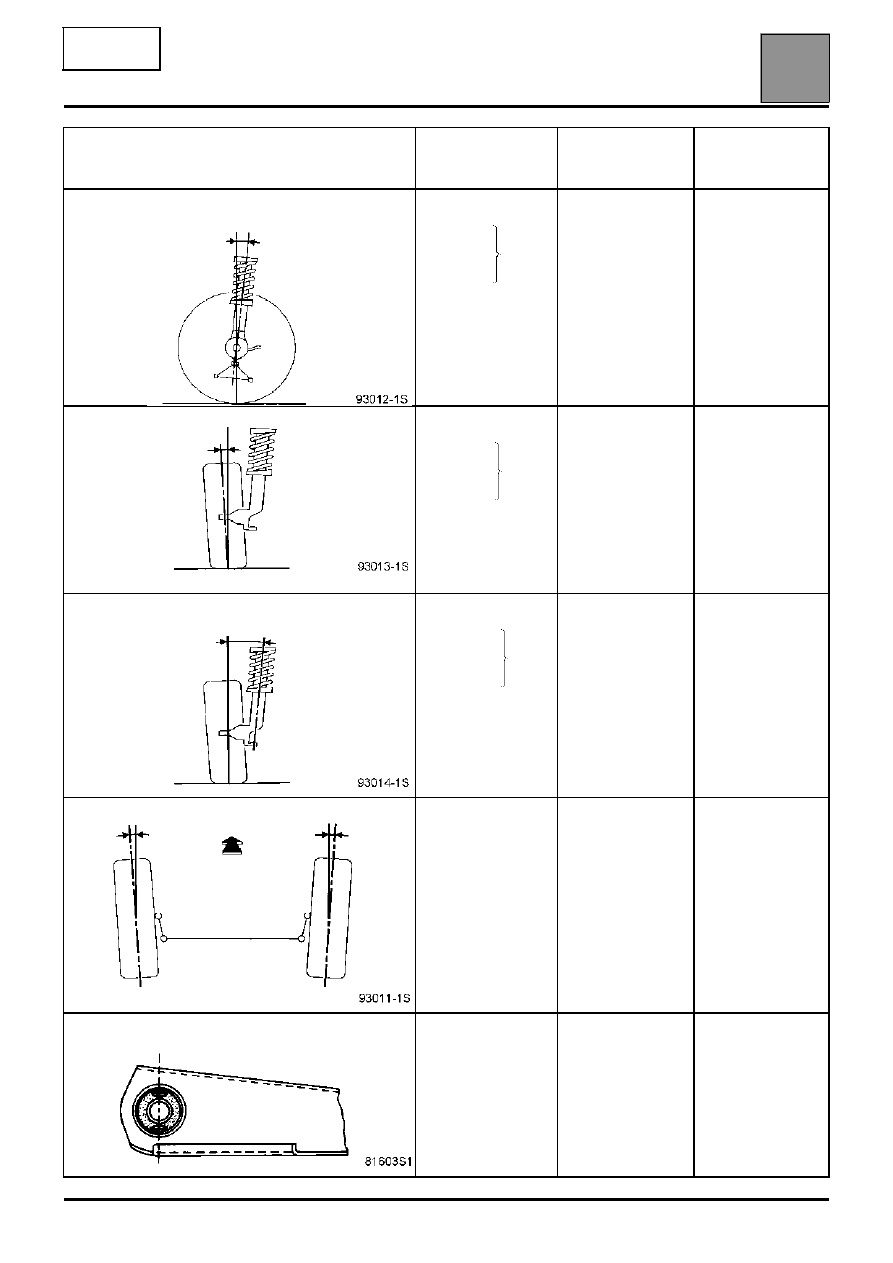

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-52

BG0B

с шинами 16

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°52
4°22

±30

4°52

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  27 мм
H5 - H2 =

7 мм

H5 - H2 =  -13 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 121 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 121 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-53

BG0R, BG0G

с шинами 16

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°48
4°18

±30

4°48

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  25 мм
H5 - H2 =

5 мм

H5 - H2 =  -15 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 119 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 119 мм
H1 - H2 = 135 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-54

BG0D

с шинами 16

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°48
4°18

±30

4°48

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  25 мм
H5 - H2 =

5 мм

H5 - H2 =  -15 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°06
-0°14 ±30
-0°22

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 119 мм
H1 - H2 = 134 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 119 мм
H1 - H2 = 134 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+1 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-55

BG0A, BG0B

с шинами 17

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°35
4°05

±30

4°35

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  42 мм
H5 - H2 =  22 мм
H5 - H2 =

2 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 141 мм
H1 - H2 = 137 мм
H1 - H2 = 152 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 141 мм
H1 - H2 = 137 мм
H1 - H2 = 152 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ
