СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

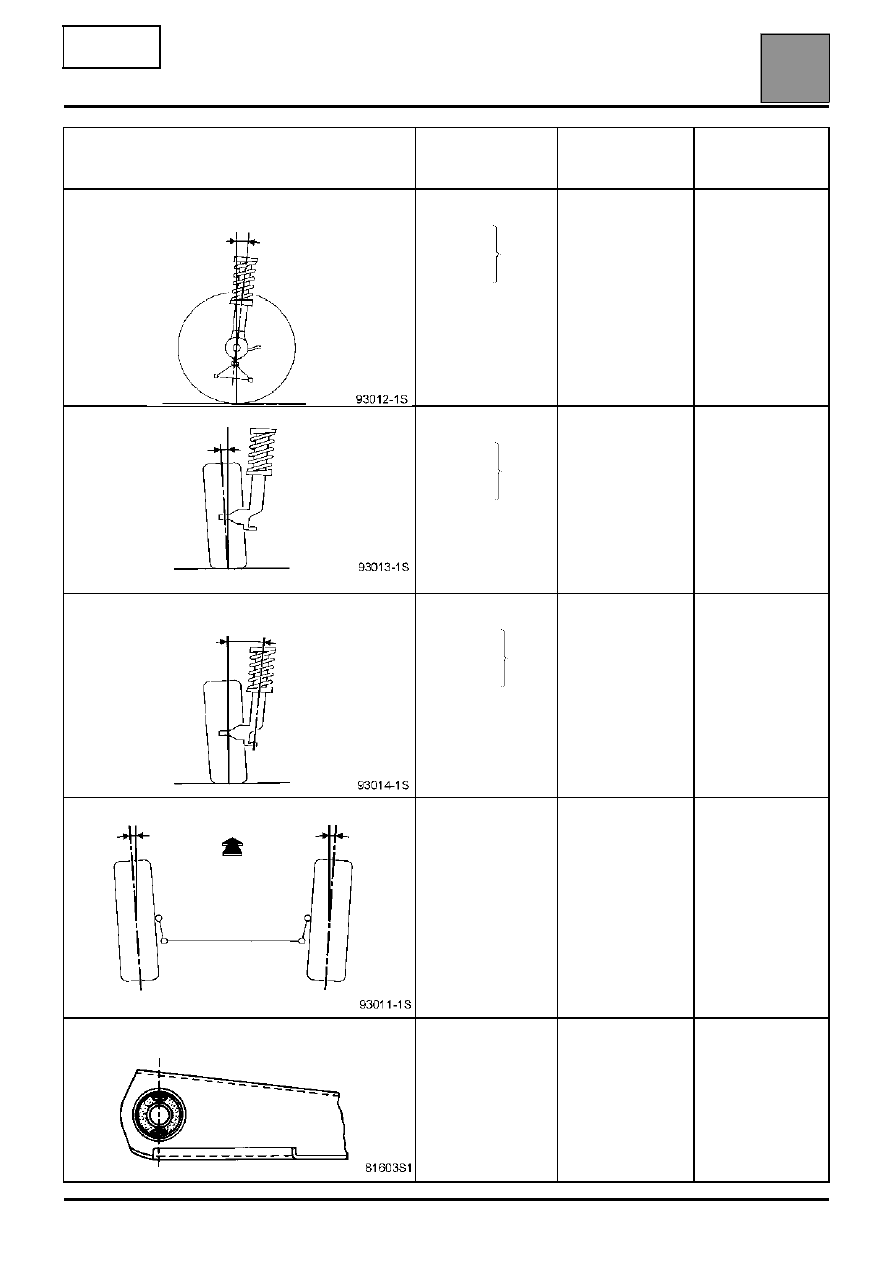

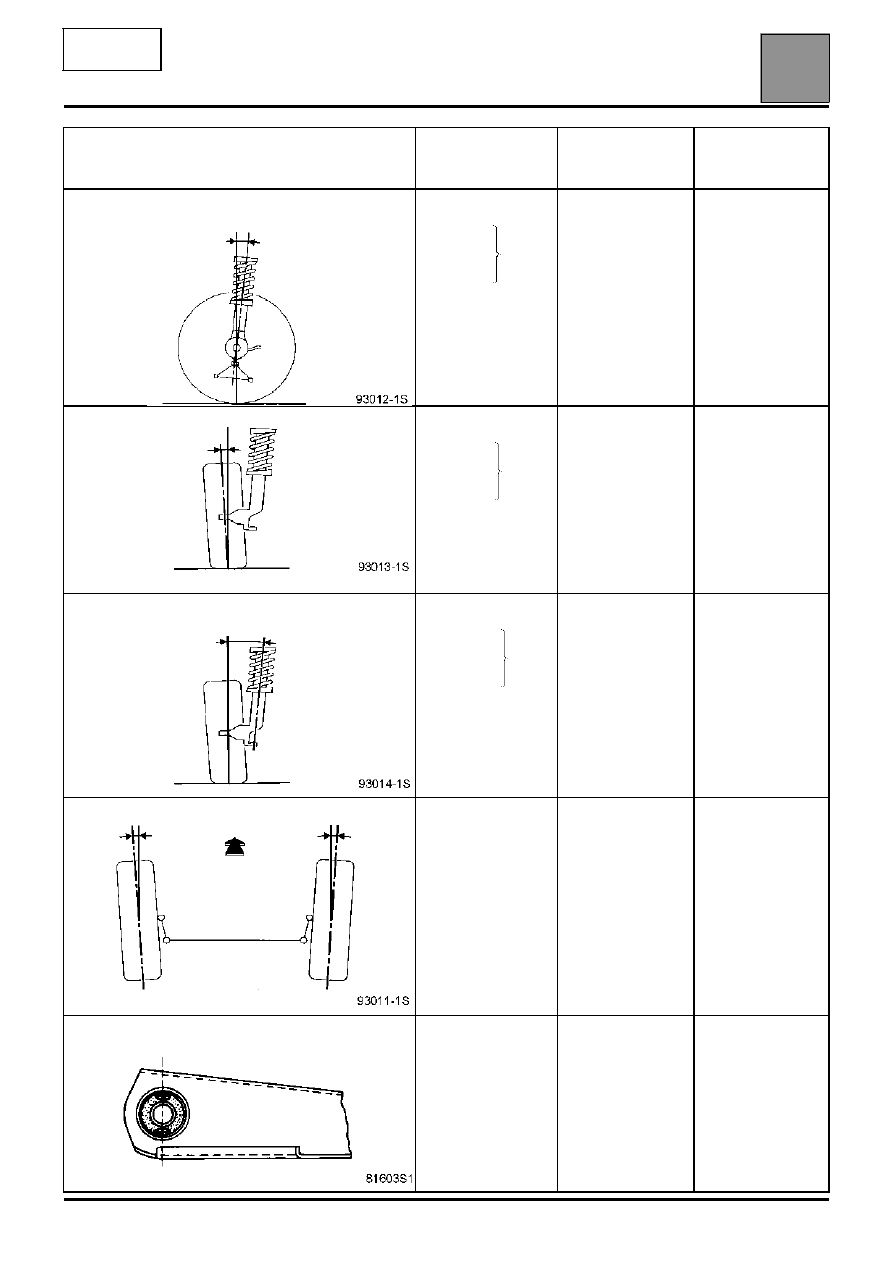

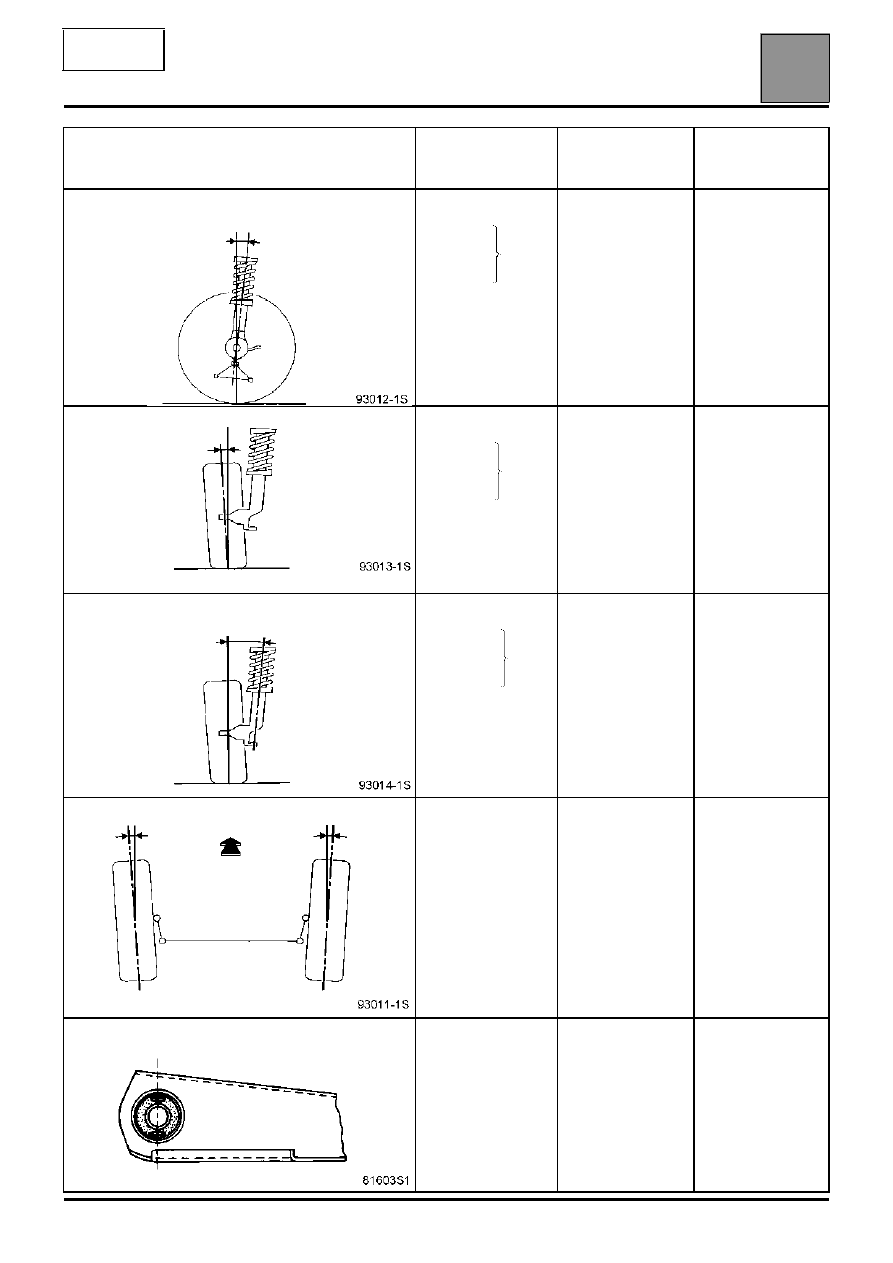

Контрольные значения углов установки передних колес

07

BG0A

с шинами 15

Контрольные значения углов установки передних колес

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕГО

МОСТА

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°46
4°16

±30

4°46

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  28 мм
H5 - H2 =

8 мм

H5 - H2 =  -12 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 126 мм
H1 - H2 = 137 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 126 мм
H1 - H2 = 137 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых

тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

07-48

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-49

BG0B

с шинами 15

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°49
4°19

±30

4°49

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  26 мм
H5 - H2 =

6 мм

H5 - H2 =  -14 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 124 мм
H1 - H2 = 136 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 124 мм
H1 - H2 = 136 мм
H1 - H2 = 148 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых

тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-50

BG0R

с шинами 15

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°51
4°21

±30

4°51

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  25 мм
H5 - H2 =

5 мм

H5 - H2 =  -15 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 122 мм
H1 - H2 = 135 мм
H1 - H2 = 146 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 122 мм
H1 - H2 = 135 мм
H1 - H2 = 146 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых

тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ

СПРАВОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ ДАННЫЕ

Контрольные значения углов установки передних колес

07

07-51

BG0A

с шинами 16

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

3°49
4°19

±30

4°49

Максимальная

разница между

правым и левым

колесами = 1°

H5 - H2 =  28 мм
H5 - H2 =

8 мм

H5 - H2 =  -12 мм

НЕ

РЕГУЛИРУЕТСЯ

РАЗВАЛ КОЛЕС

-0°05
-0°12 ±30
-0°20

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 123 мм
H1 - H2 = 135 мм
H1 - H2 = 149 мм

НЕ

РЕГУЛИРУЕТСЯ

ПОПЕРЕЧНЫЙ НАКЛОН ОСИ ПОВОРОТА
КОЛЕСА

12°12
12°30

±30

12°52

Максимальная

разница между

правым и левым

колесами = 1°

H1 - H2 = 123 мм
H1 - H2 = 135 мм
H1 - H2 = 149 мм

НЕ

РЕГУЛИРУЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

Расхождение

+0° ± 10

+0 мм ± 1 мм

БЕЗ НАГРУЗКИ

Регулируется за

счет вращения

муфт рулевых

тяг

1 оборот = 30

(3 мм)

ПОЛОЖЕНИЕ ДЛЯ ФИКСАЦИИ САЙЛЕНТ-

БЛОКОВ

БЕЗ НАГРУЗКИ
