ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Верхняя облицовка заднего порога

71A

71A-10

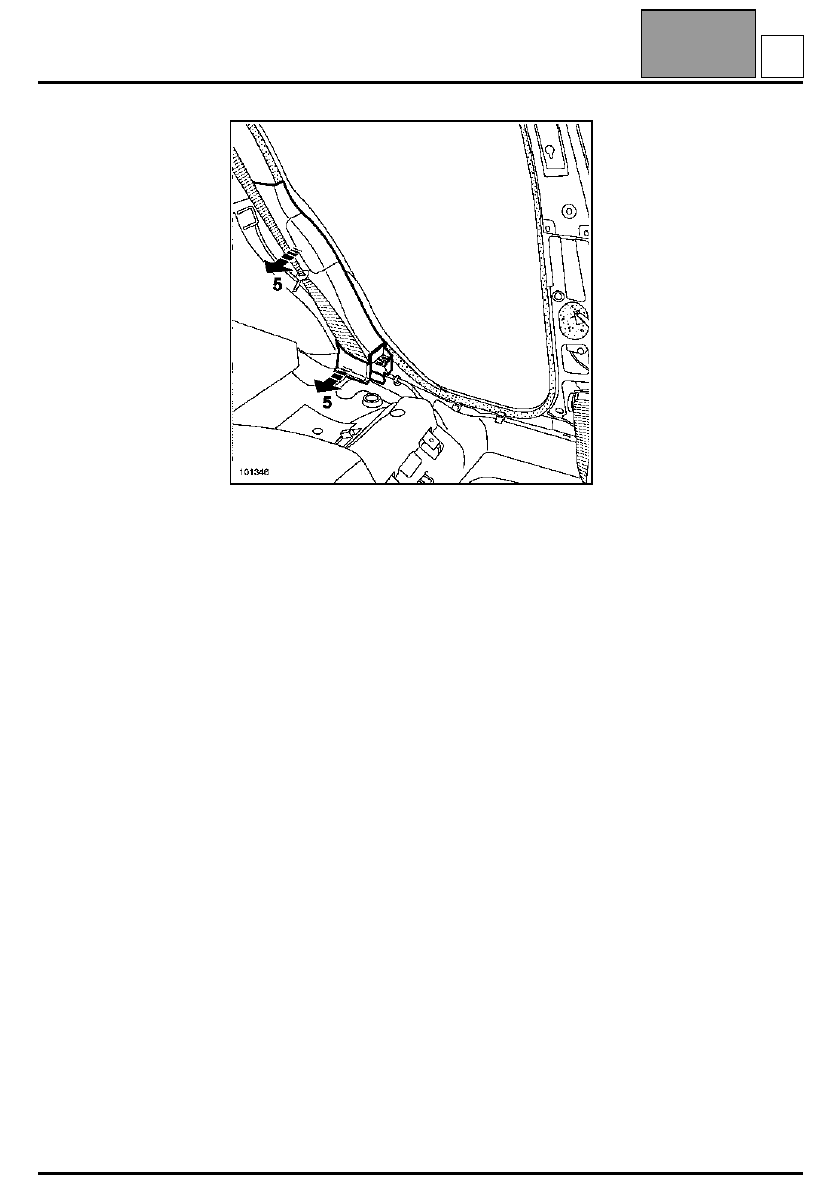

Отсоедините облицовку (5) отжав держатели.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 3-е

F

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка заднего крыла

71A

71A-11

Облицовка заднего крыла

СНЯТИЕ

Отсоедините облицовку передней панели
порога (1).

Снимите:
– подушку заднего сидения,
– болт (A).

Снимите рельс крепления ремня безопасности.

Отверните винт (B).

Отсоедините обивку (2).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болт крепления рельса ремня
безопасности

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
На автомобилях, оснащенных задними
боковыми подушками безопасности, перед тем,
как приступать к снятию облицовки заднего
крыла, обязательно заблокируйте с помощью
диагностического прибора ЭБУ подушек
безопасности (см. главу 88C).

Издание 3-е

G

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка заднего крыла

71A

71A-12

Для автомобилей, оснащенных задними боковыми
подушками безопасности:

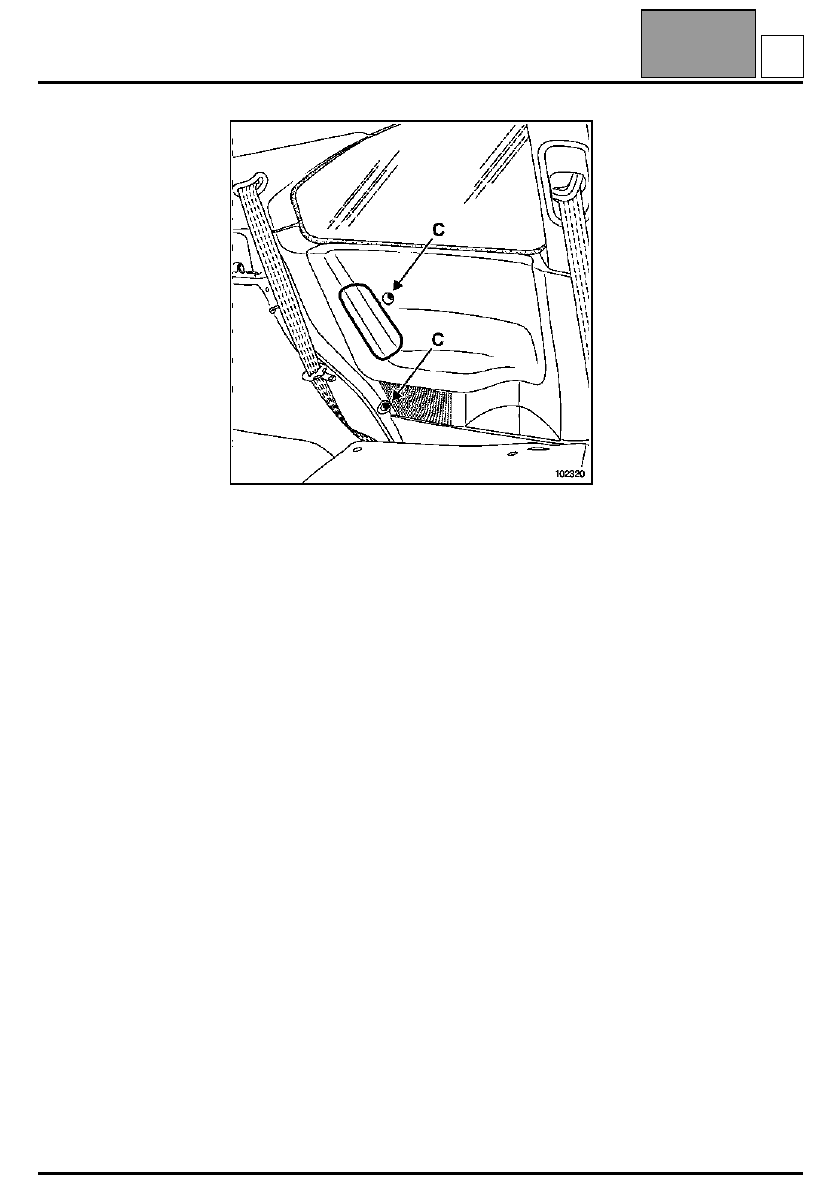

Выверните два болта (C).

Снимите облицовку.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Затяните болт крепления рельса ремня
безопасности моментом 21 Н.м.

Издание 3-е

G

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка панели боковины (5-дверная модификация)

71A

71A-13

Облицовка панели боковины (5-дверная модификация)

СНЯТИЕ

Сдвиньте вперед переднее сиденье.

Отсоедините облицовку в верхней части (1).

Отсоедините обивку (2).

МОМЕНТ ЗАТЯЖКИ, Н.м

Нижний болт крепления ремня
безопасности заднего сиденья

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
На автомобилях, оснащенных задними
боковыми подушками безопасности (см. рисунок
ниже), перед тем, как приступать к снятию
облицовки, обязательно заблокируйте с
помощью диагностического прибора ЭБУ
подушек безопасности (см. главу 88C).

Издание 3-е

H
