ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка панели боковины (5-дверная модификация)

71A

71A-14

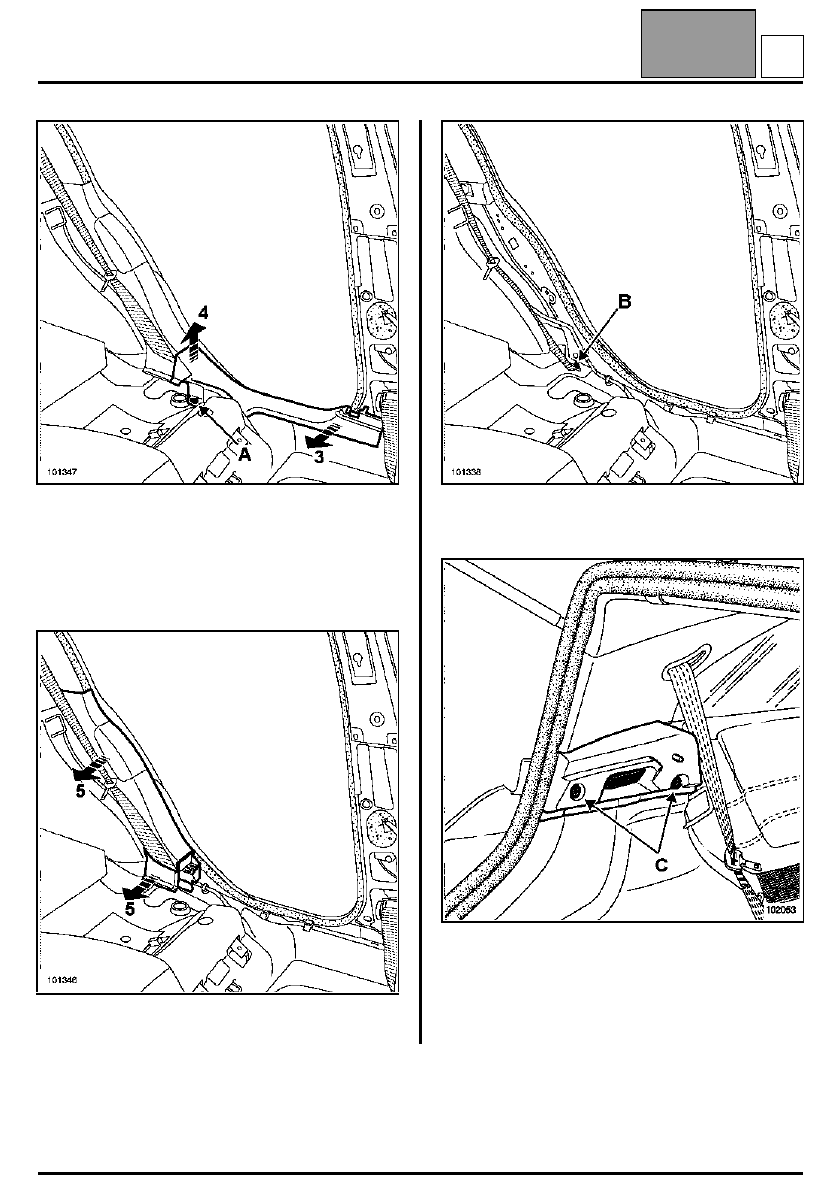

Снимите подушку заднего сидения.

Снимите держатель (A) при помощи щипцов для
снятия держателей обивок и облицовок.

Отсоедините от фиксаторов облицовку (3) и (4).

Отсоедините облицовку (5) отжав держатели.

Отверните нижний болт крепления ремня
безопасности (B).

Выверните болты (C).

Частично отсоедините полку.

Отсоедините колодку проводов от фонаря
освещения багажного отделения.

Издание 3-е

H

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка панели боковины (5-дверная модификация)

71A

71A-15

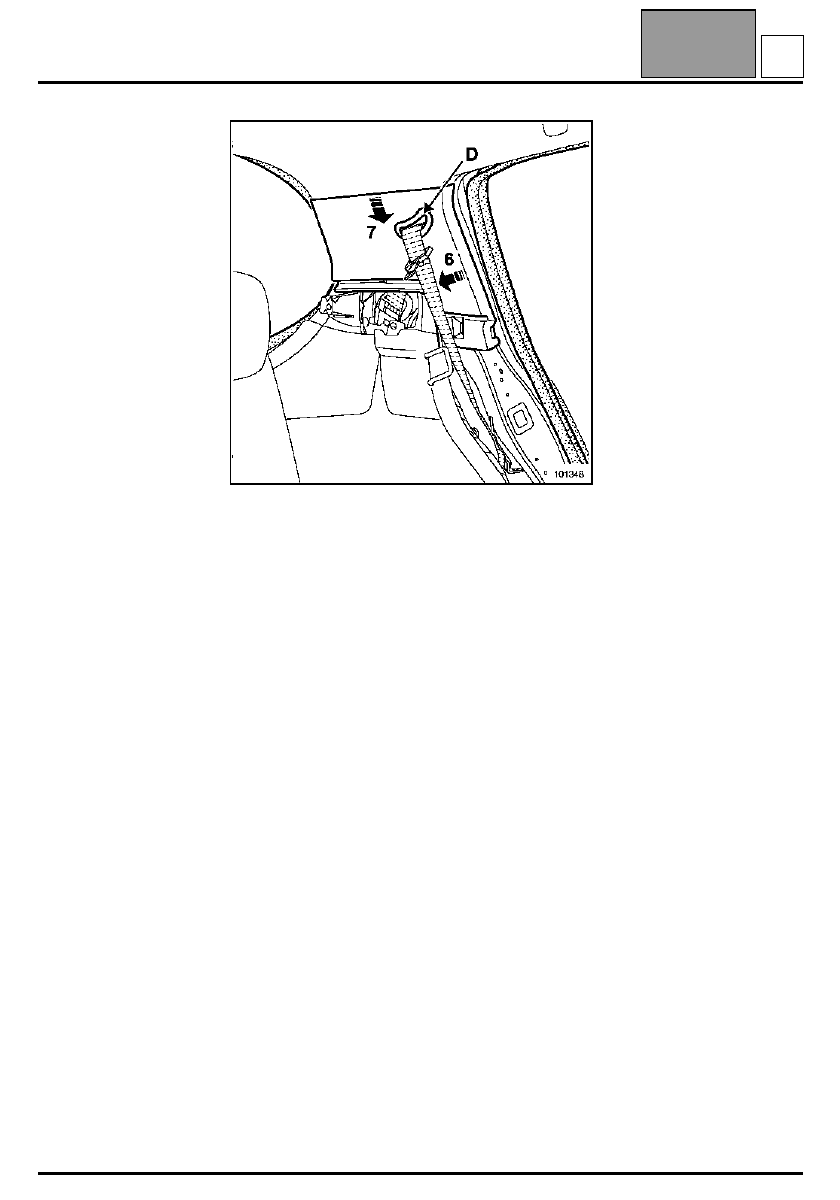

Отсоедините облицовку (6), отжав держатели.

Снимите:
– облицовку (7),
– ремень безопасности через отверстие (D).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Затяните нижние болты крепления ремня
безопасности заднего сиденья моментом 21 Н.м.

Издание 3-е

H

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка панели боковины (3-дверная модификация)

71A

71A-16

Облицовка панели боковины (3-дверная модификация)

СНЯТИЕ

Снимите заднюю полку.

Отверните болты (A).

Частично отсоедините полку.

Отсоедините колодку проводов от фонаря
освещения багажного отделения.

Отсоедините верхнюю облицовку.

Отсоедините облицовку передней панели
порога (1).

МОМЕНТ ЗАТЯЖКИ, Н.м

Нижний болт крепления заднего ремня
безопасности и рельса

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
На автомобилях, оснащенных задними
боковыми подушками безопасности, перед тем,
как приступать к снятию облицовки заднего
крыла, обязательно заблокируйте с помощью
диагностического прибора ЭБУ подушек
безопасности (см. главу 88C).

Издание 3-е

I

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка панели боковины (3-дверная модификация)

71A

71A-17

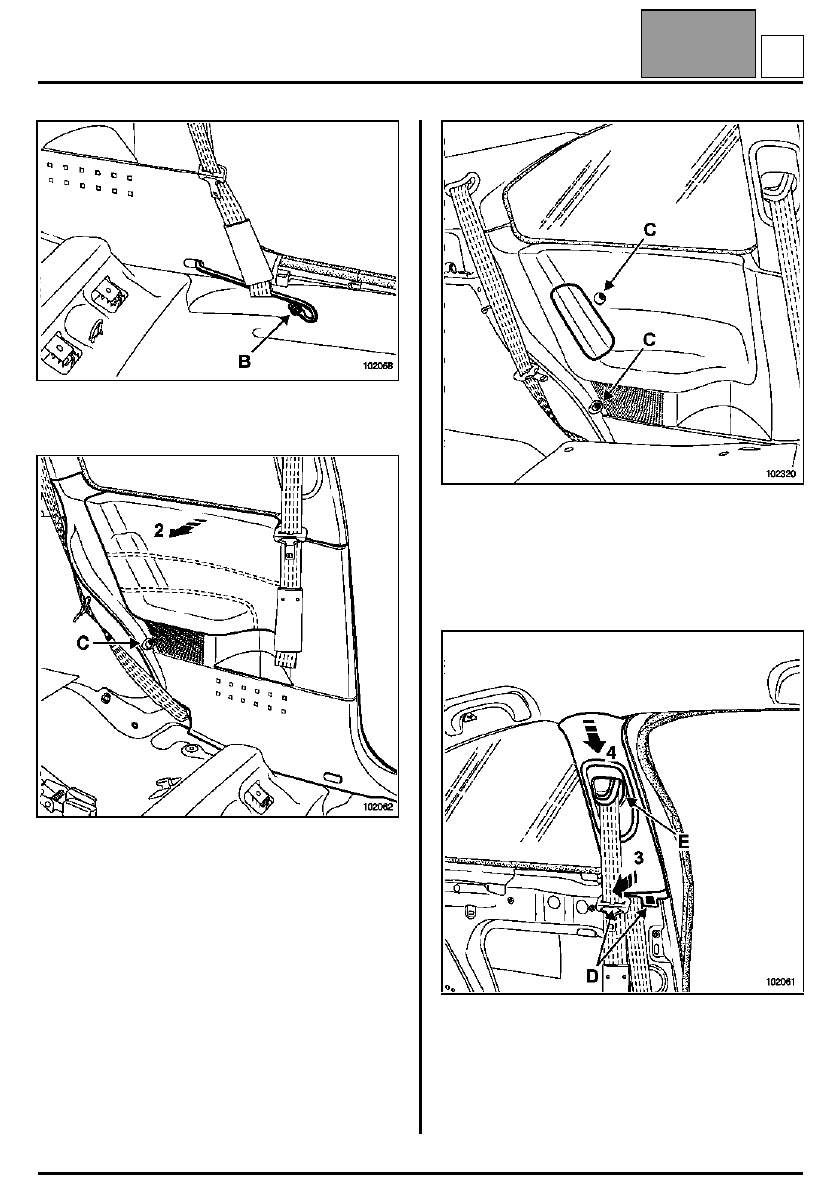

Отверните болт крепления (B) рельса ремня
безопасности.

Снимите болт (C).

Отсоедините облицовку заднего крыла (2).

Для автомобилей, оснащенных задними боковыми
подушками безопасности:

Выверните два болта (C).

Снимите облицовку заднего крыла.

Частично демонтируйте уплотнитель двери.

Отсоедините нижние фиксаторы (D).

Снимите:
– облицовку в направлениях (3) и (4),
– ремень безопасности через отверстие (E).

Издание 3-е

I
