ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

71A

71A-2

УСТАНОВКА

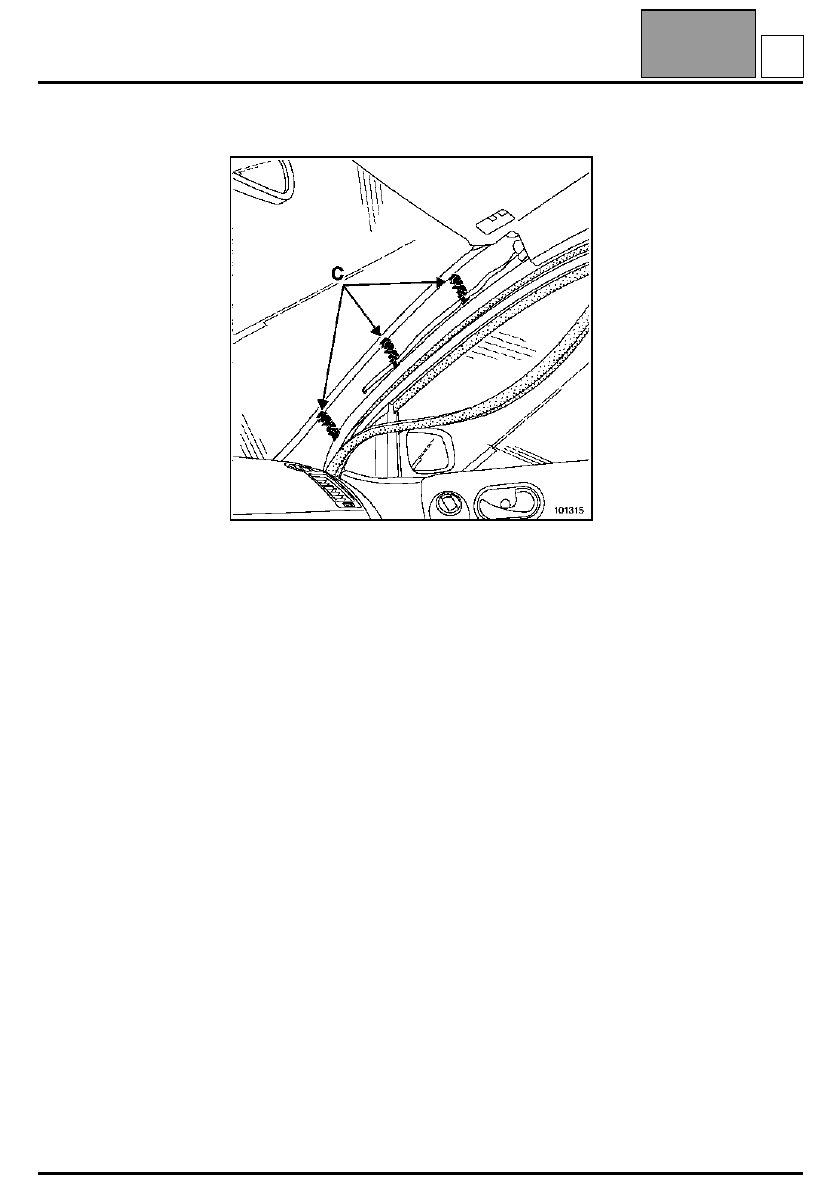

Перед установкой облицовки проверьте состояние
держателей (C), складской номер: 82 00 100  314.

ВНИМАНИЕ!
Провод антенны навигационной системы Carminat
закреплен на держателях левой стойки проема
ветрового стекла.

Установка производится в порядке, обратном
снятию.

Издание 3-е

A

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Нижняя облицовка средней стойки

71A

71A-3

Нижняя облицовка средней стойки

СНЯТИЕ

Сдвиньте вперед переднее сиденье.

Отсоедините облицовку в верхней части (1).

Отсоедините обивку (2).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 3-е

B

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Верхняя облицовка средней стойки

71A

71A-4

Верхняя облицовка средней стойки

СНЯТИЕ (5-ти дверная модификация)

Сдвиньте вперед переднее сиденье.

Отсоедините ремень безопасности, нажав на
стопор (A).

Отсоедините облицовку в верхней части (1).

Отсоедините обивку (2).

Частично отсоедините уплотнители дверей.

Отсоедините нижние фиксаторы (B).

Снимите:
– облицовку в направлениях (3) и (4),
– ремень безопасности через отверстие (C).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 3-е

C

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Верхняя облицовка средней стойки

71A

71A-5

СНЯТИЕ (3-дверная модификация)

Сдвиньте вперед переднее сиденье.

Отсоедините облицовку передней панели
порога (1).

Снимите:
– подушку заднего сиденья,
– болт (A).

Снимите рельс крепления ремня.

Отверните винт (B).

Отсоедините облицовку (2) от фиксаторов.

МОМЕНТ ЗАТЯЖКИ, Н.м

Болт крепления рельса ремня
безопасности

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
На автомобилях, оснащенных задними
боковыми подушками безопасности, перед тем,
как приступать к снятию облицовки заднего
крыла, обязательно заблокируйте с помощью
диагностического прибора ЭБУ подушек
безопасности (см. главу 88C).

Издание 3-е
