Renault Megane 2. Руководство - часть 84

ПРИНАДЛЕЖНОСТИ САЛОНА

Центральная консоль

57A

57A-2

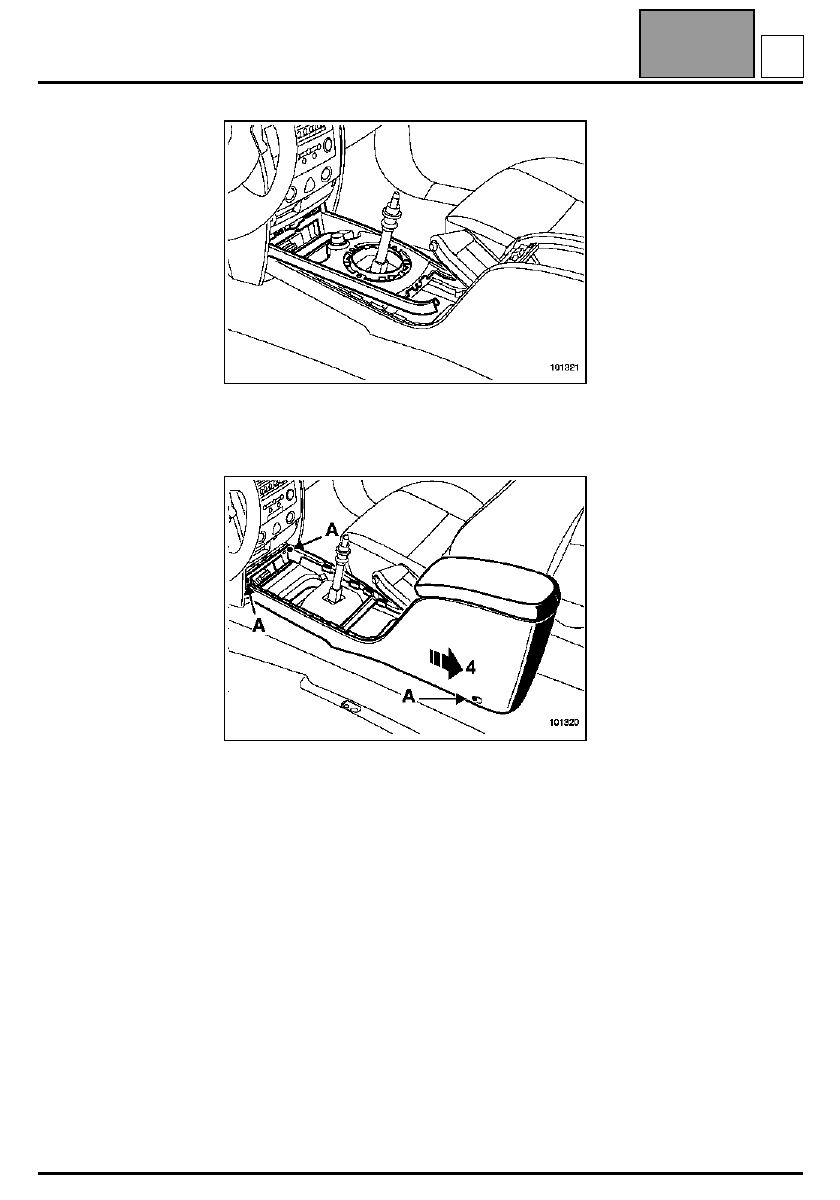

Центральная консоль

Отсоедините держатель прикуривателя.

Разъедините разъем.

Переместите вперед передние сиденья.

Отверните болты (A).

Снимите:
– слегка сдвиньте консоль в направлении (4),
– консоль рычага переключения передач.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 2-е

A

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-3

Приборная панель

СНЯТИЕ

ПРИМЕЧАНИЕ:
При блокировке ЭБУ подушек безопасности
отпирается электрический замок рулевой колонки.

Отсоедините аккумуляторную батарею.

Снимите:
– центральную консоль (см. главу 57A-A),
– солнцезащитные козырьки (см. главу 57A-E),
– облицовки панелей порогов (см. главу 71A-D).

Отсоедините облицовки стоек проема ветрового
стекла в направлении (1) и (2).

Снимите:
– решетки громкоговорителей для

воспроизведения верхних частот,

– громкоговорители для воспроизведения верхних

частот.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Перед тем, как приступить к снятию приборной
панели, обязательно заблокируйте с помощью
диагностического прибора ЭБУ подушек
безопасности (см. указания в главе 88C).

ВНИМАНИЕ:
Запрещается проводить какие-либо работы с
пиротехническими системами (подушки
безопасности и преднатяжители ремней
безопасности) вблизи источника тепла или
открытого пламени, чтобы не допустить их
срабатывания.

Издание 2-е

B

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-4

Отсоедините:
– крышку смотрового люка нижнего кожуха,

– боковой щиток приборной панели,

– панель с переключателем корректора фар.

Отверните болты (A).

Снимите нижний кожух.

Отсоедините стопор.

Поверните рулевое колесо на пол-оборота для
того, чтобы получить доступ к отверстию (1).

Вставьте отвертку в отверстие (1).

Отсоедините подушку безопасности (2).

ВНИМАНИЕ:
Оба стопора подлежат замене после каждого
снятия.

Издание 2-е

B

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-5

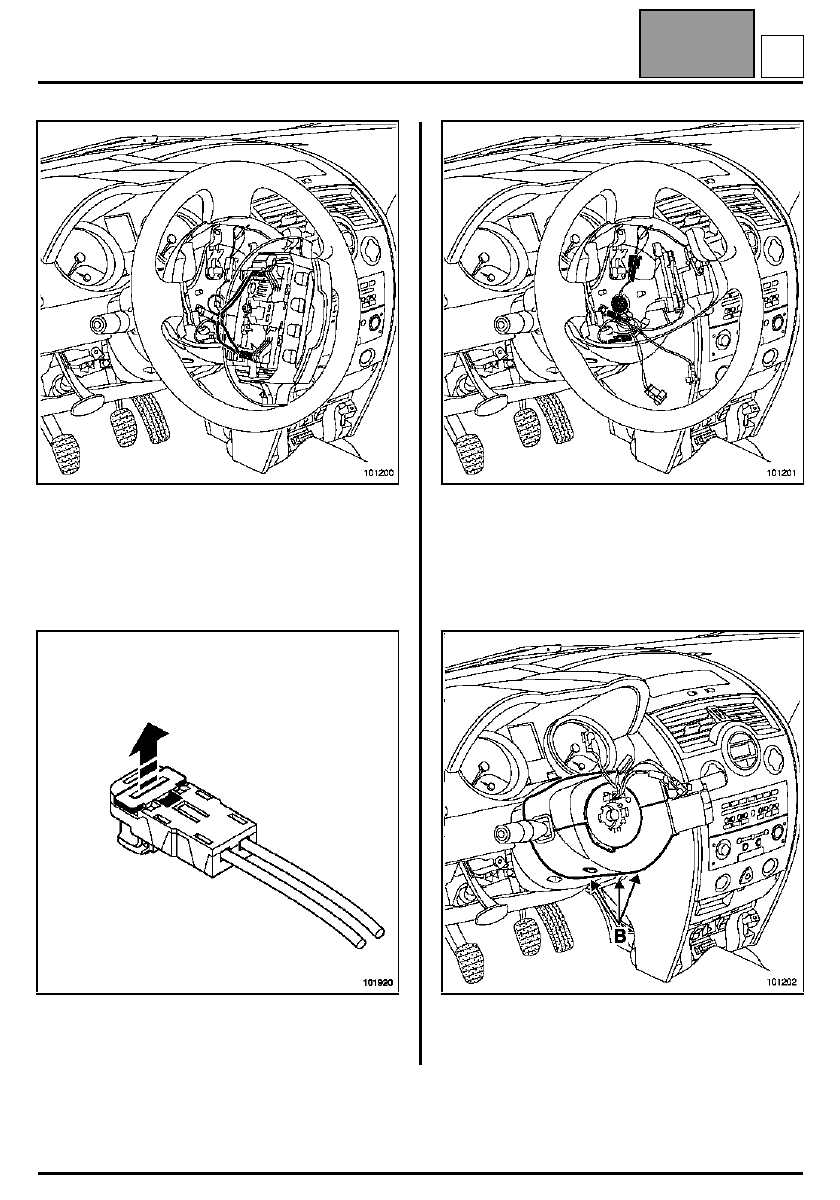

Разъедините разъемы:
– фронтальной подушки безопасности водителя

(см. рисунок ниже),

– выключателей регулятора скорости.

Отсоедините подушку безопасности.

Отсоедините пружинный фиксатор разъема с
помощью небольшой плоской отвертки.

Установите колеса в положение для движения по
прямой.

Снимите:
– болт крепления рулевого колеса;
– рулевое колесо.

Снимите:
– три нижних болта (B),
– верхний и нижний облицовочные кожухи.

Издание 2-е

B
