ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-6

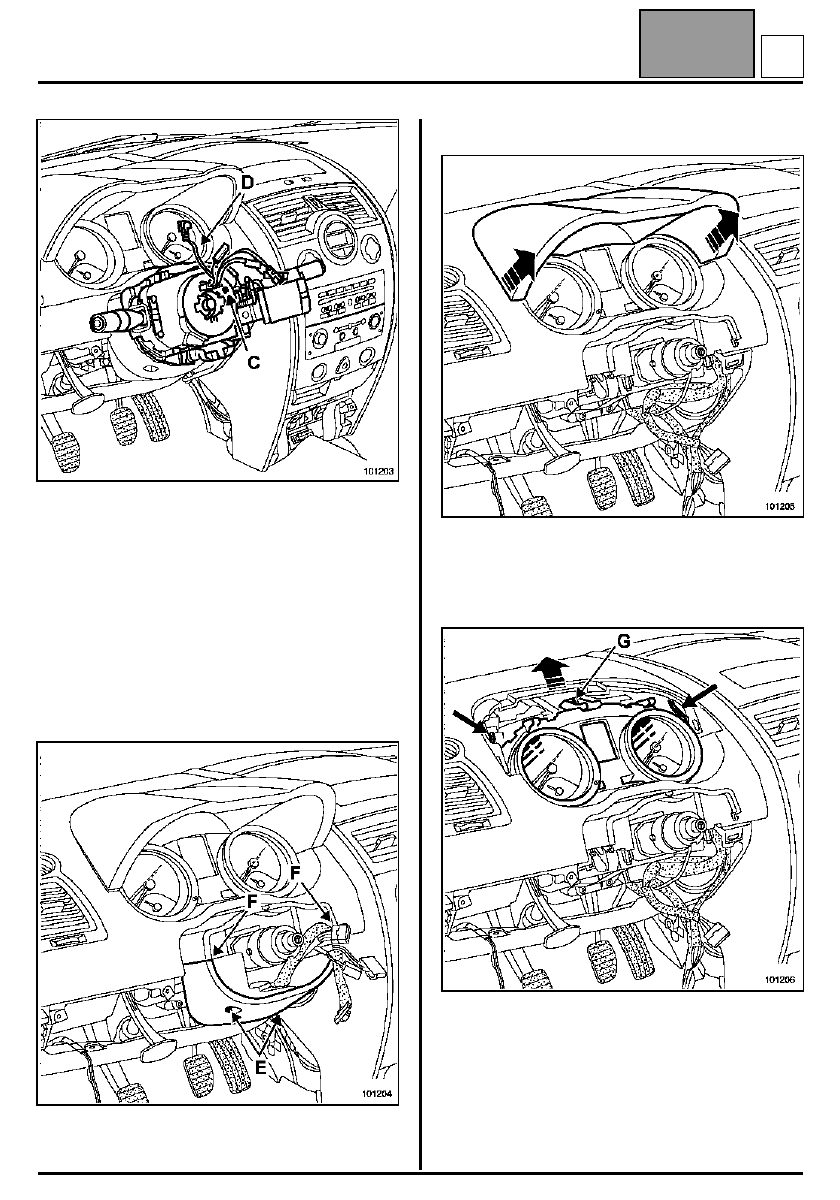

Перед снятием узла подрулевых переключателей
отметьте его положение, убедившись, что метка "0"
контактного диска (C) находится против
неподвижного указателя.

Выверните болт (D) и отсоедините узел от рулевой
колонки.

Разъедините разъемы (переключателя
стеклоочистителей, ПДУ аудиосистемы и
переключателя наружного освещения, указателей
поворота и противотуманного света) и разъем
контактного диска.

Выверните два болта (E).

Отожмите две верхние защелки (F).

Отсоедините второй нижний облицовочный кожух.

Частично отсоедините верх щитка приборов.

Разъедините разъем громкоговорителя
навигационной системы Carminat.

Отверните верхний болт (G).

Нажмите на две защелки и снимите щиток
приборов.

Издание 2-е

B

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-7

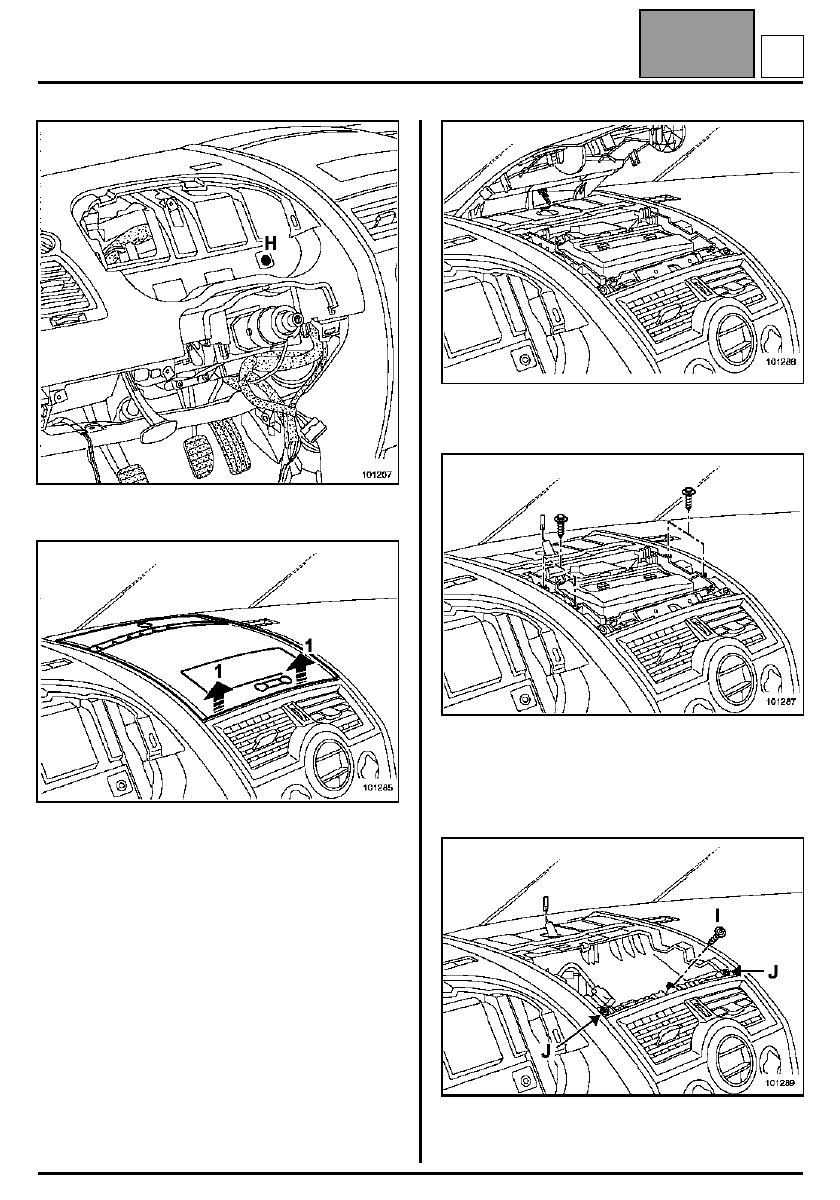

Отверните болт (H).

Отсоедините верхнюю крышку (1) или кронштейн
дисплея (в базовой комплектации).

Отсоедините колодку проводов от датчика
интенсивности солнечного излучения.

Отверните болты и снимите дисплей
навигационной системы Carminat (если
автомобиль ею оборудован).

Разъедините разъем.

Снимите:
– болт (I),
– болты (J).

Издание 2-е

B

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-8

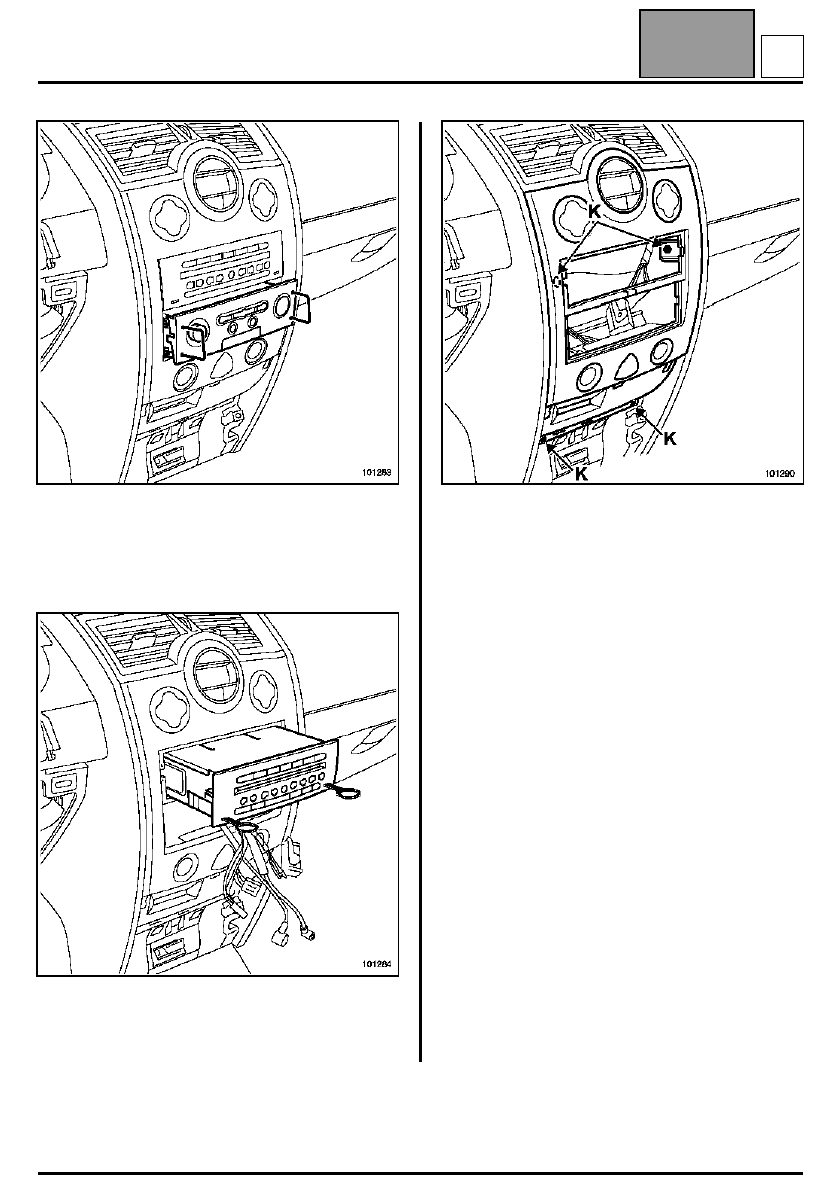

Снимите панель управления системы навигации
Carminat (если автомобиль ею оборудован) при
помощи приспособления MS. 1373.

Разъедините разъемы.

Снимите аудиосистему при помощи
приспособления MS. 1639.

Разъедините разъемы.

Отверните болты (K).

Отсоедините кронштейн считывающего устройства
для карточек с помощью приспособления
Car. 1597.

Разъедините разъемы.

Издание 2-е

B

ПРИНАДЛЕЖНОСТИ САЛОНА

Приборная панель

57A

57A-9

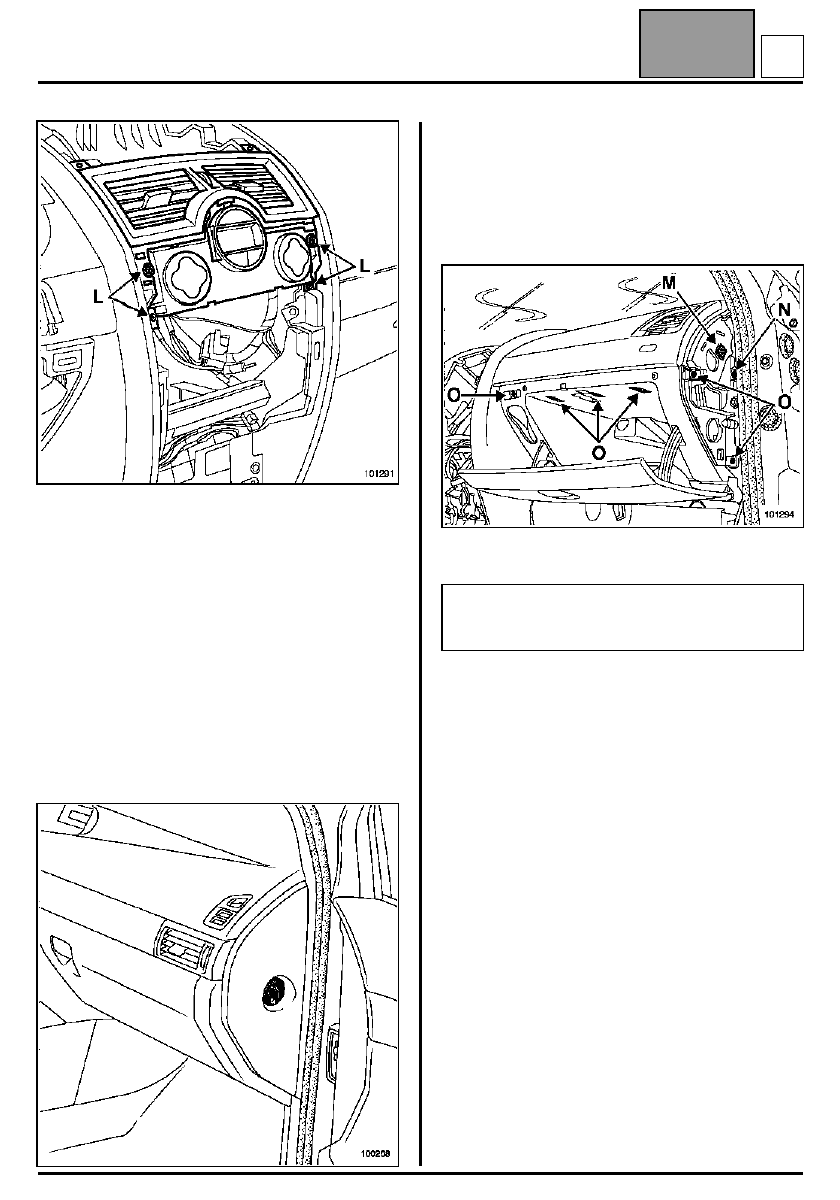

Отверните болты (L).

Снимите центральную вентиляционную решетку в
сборе с панелью управления климатической
установкой.

ПРИМЕЧАНИЕ:
На автомобилях без автоматической
климатической установки отверните болты (L) и
отсоедините центральную вентиляционную
решетку от панели управления кондиционера или
отопителя. Снимите вентиляционную решетку.

Расположите панель управления так, чтобы она не
мешала при снятии приборной панели.

Разъедините разъемы.

Откройте крышку вещевого ящика.

Снимите боковой щиток приборной панели, отжав
пружинные защелки.

Отключите выключатель отключения фронтальной
подушки безопасности переднего пассажира,

Отсоедините стопор (M).

Снимите:
– болт (N),
– болты (O).

Извлеките вещевой ящик.

ВНИМАНИЕ:
Оба стопора подлежат замене после каждого
снятия.
