НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Декоративная накладка двери задка

55A

55A-15

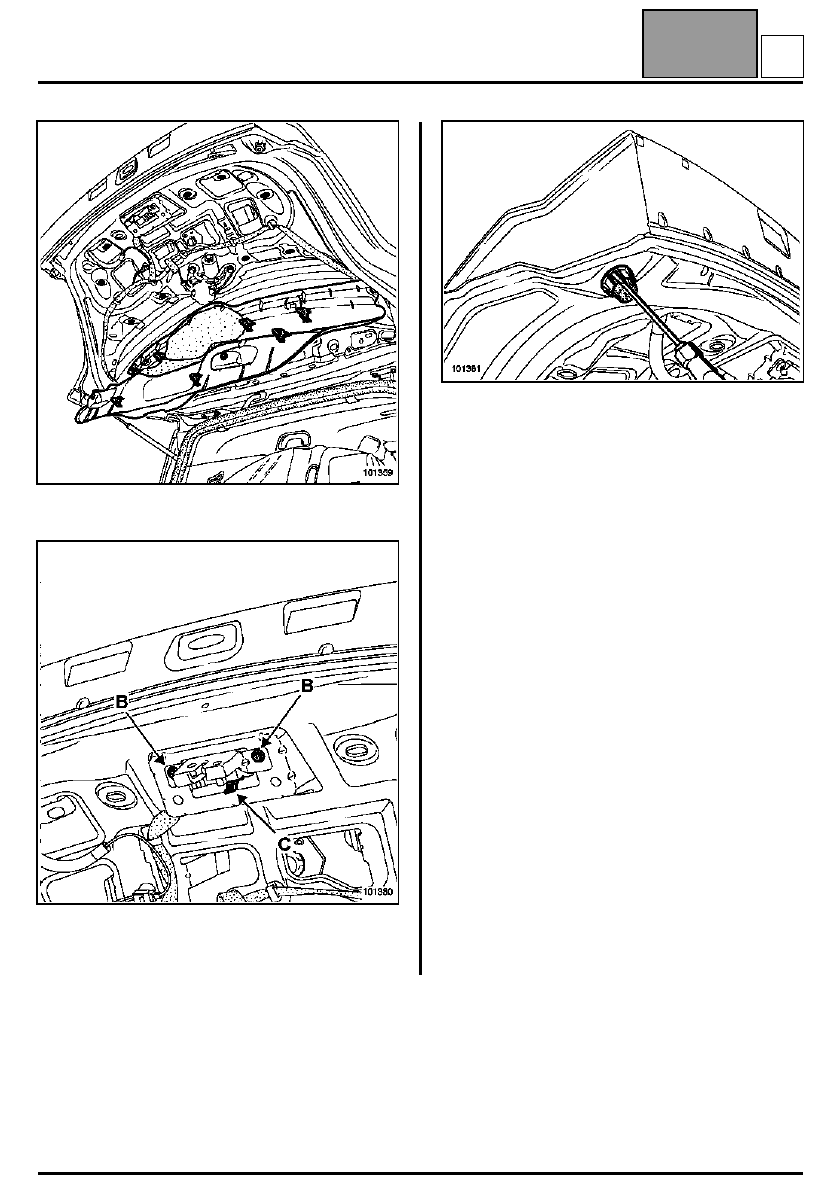

Отсоедините нижнюю обивку.

Отверните болты крепления замка двери задка (B).

Отожмите защелку (C) и извлеките механизм.

Снимите два боковых буфера.

H

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Декоративная накладка двери задка

55A

55A-16

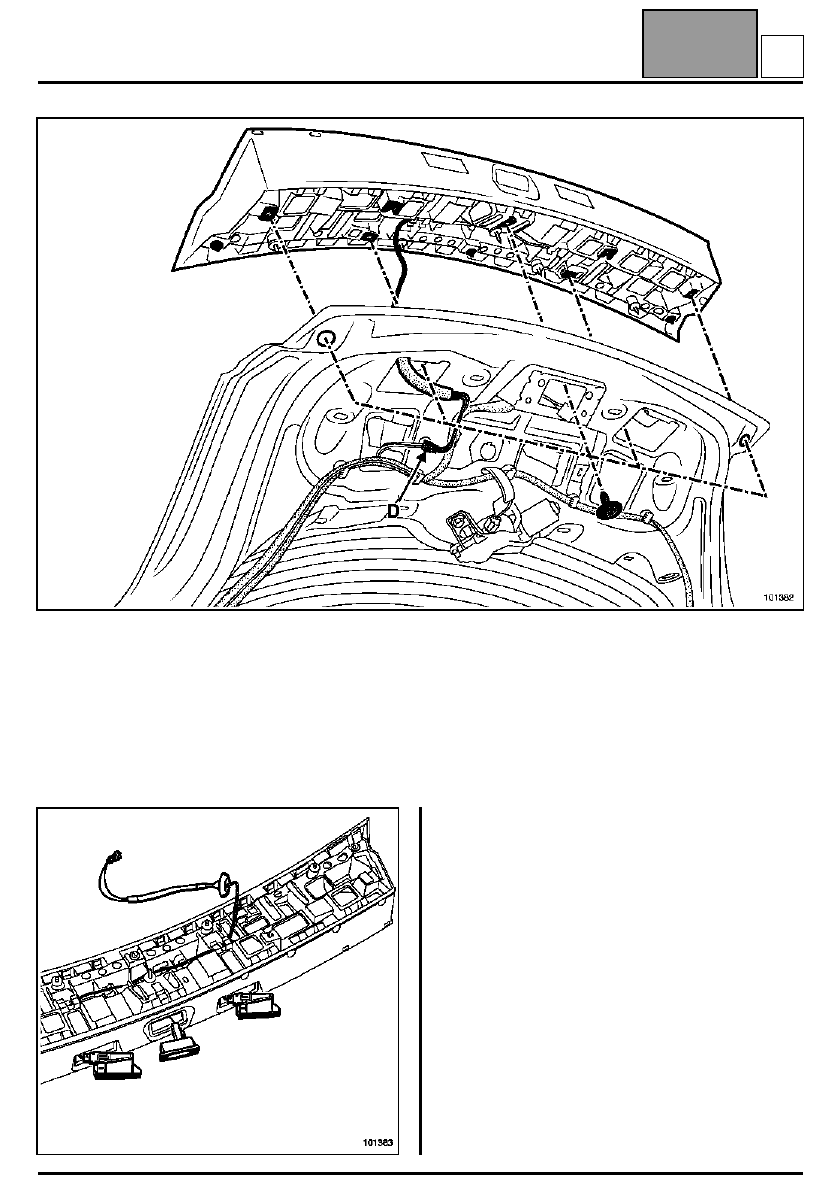

Выверните болты крепления декоративной накладки.

Частично отсоедините декоративную накладку.

Отсоедините жгут проводов (D).

Отсоедините заглушку для продевания струны двери задка и снимите декоративную накладку.

Отсоедините ручку открывания двери и оба
фонаря.

Разъедините разъемы.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

H

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Декоративные накладки крыши

55A

55A-17

Декоративные накладки крыши

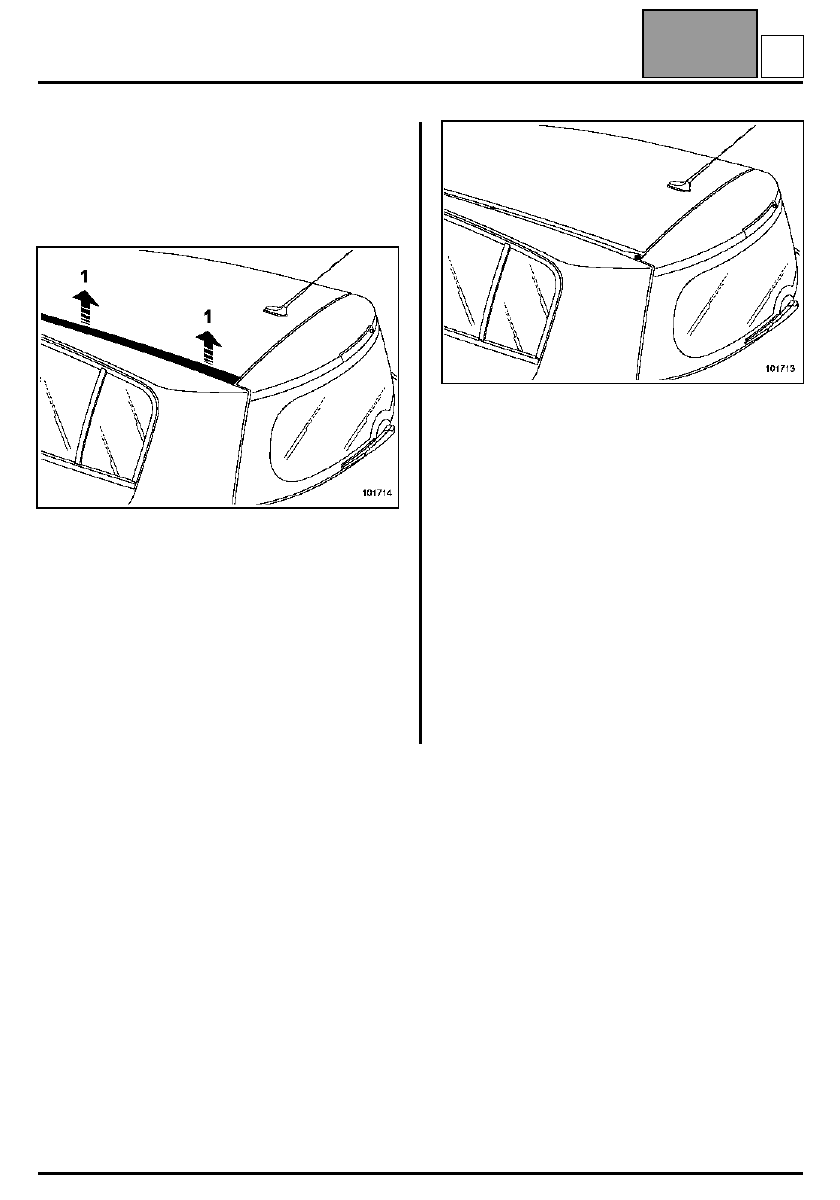

СНЯТИЕ САМОКЛЕЮЩИХСЯ ДЕКОРАТИВНЫХ
НАКЛА ДОК (в зависимости от модификации)

ПРИМЕЧАНИЕ:
Порядок снятия одинаков для трех- и пятидверной
модификаций.

Осторожно отклейте накладку (1) по всей длине.

Осторожно отсоедините установочный выступ в
задней части.

УСТАНОВКА

Накладка подлежит замене после каждого снятия.

Очистите гептаном зону приклеивания
декоративной накладки.

Вставьте установочный выступ в задней части
крыши.

Вставьте накладку в передней части под
уплотнитель ветрового стекла.

Прижмите накладку по всей длине.

СНЯТИЕ ЖЕСТКИХ ДЕКОРАТИВНЫХ НАКЛАДОК
(в зависимости от модификации)

Для жестких декоративных накладок крыши с
проемами крепления за брусья багажника крыши
методика остается такой же, с той разницей, что
накладка не наклеивается, а крепится на защелках.

Эти проемы могут заменяться и поставляются
складом запасных частей.

I

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Декоративные накладки средних стоек

55A

55A-18

Декоративные накладки средних стоек

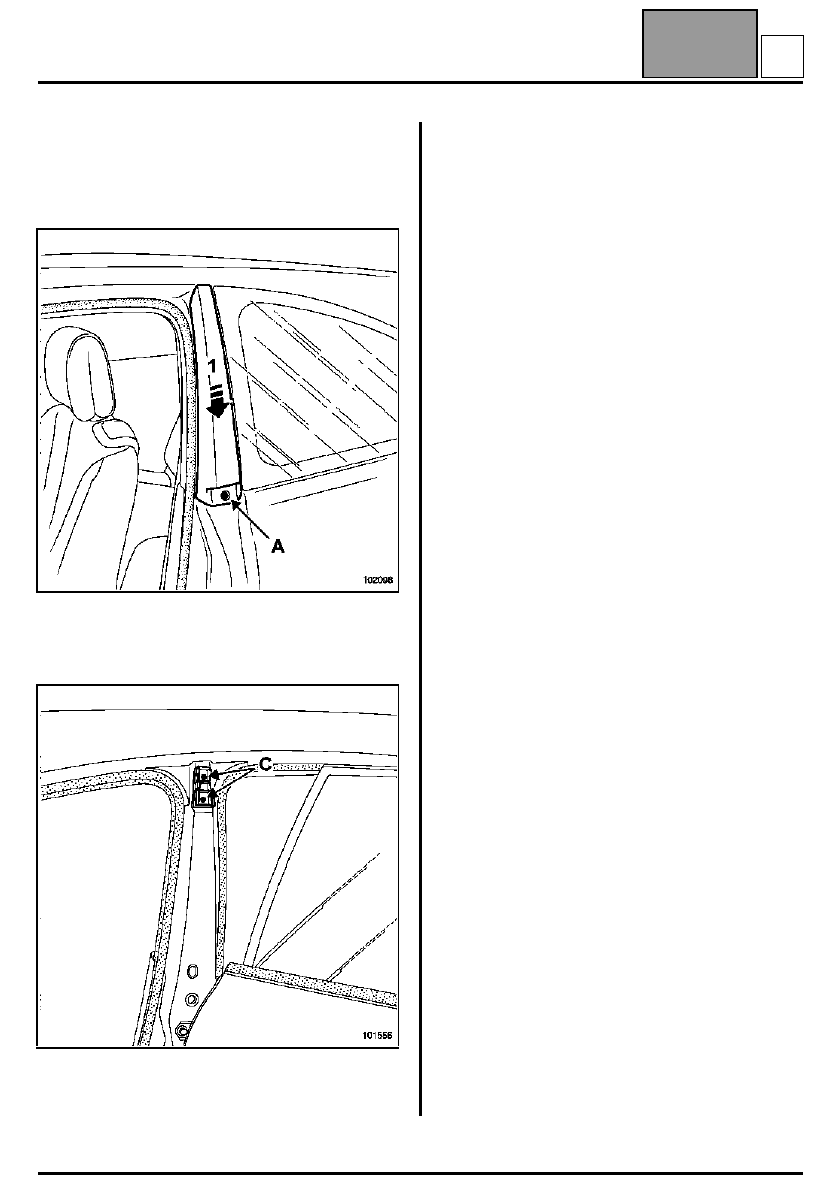

СНЯТИЕ

ПРИМЕЧАНИЕ:
Порядок снятия одинаков для трех- и пятидверной
модификаций.

Снимите болт (A).

Снимите декоративную накладку (1).

Высверлите заклепки (C).

Отсоедините верхний кронштейн.

УСТАНОВКА

Складской номер заклепок: 77 03 072 050.

Установка производится в порядке, обратном
снятию.

J
