52A

52A-4

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель очистителя заднего стекла

СНЯТИЕ

Снимите обивку двери задка (см. главу 73A-B).

Отверните гайку рычага стеклоочистителя.

С помощью приспособления

Elé. 1294 снимите

рычаг стеклоочистителя.

При помощи щипцов для снятия держателей
обивок и облицовок снимите колпачок, подложив
предварительно кусок ткани на стекло под опорную
поверхность щипцов.

Снимите уплотнитель (A).

МОМЕНТ ЗАТЯЖКИ, Н.м

Гайка крепления рычага
стеклоочистителя

  8

Издание 2-е

C

52A

52A-5

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель очистителя заднего стекла

Разъедините разъем.

Высверлите три заклепки электродвигателя.

Извлеките электродвигатель.

УСТАНОВКА

Установите электродвигатель и закрепите его
заклепками (складской номер заклепок:
77 03 072 362).

Соедините разъем.

ВНИМАНИЕ:
Примите меры, чтобы не повредить сверлом
наружную поверхность двери задка.
Извлеките заклепки из короба двери.

Издание 2-е

C

52A

52A-6

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель очистителя заднего стекла

Уплотнитель подлежит замене после каждого
снятия электродвигателя стеклоочистителя.

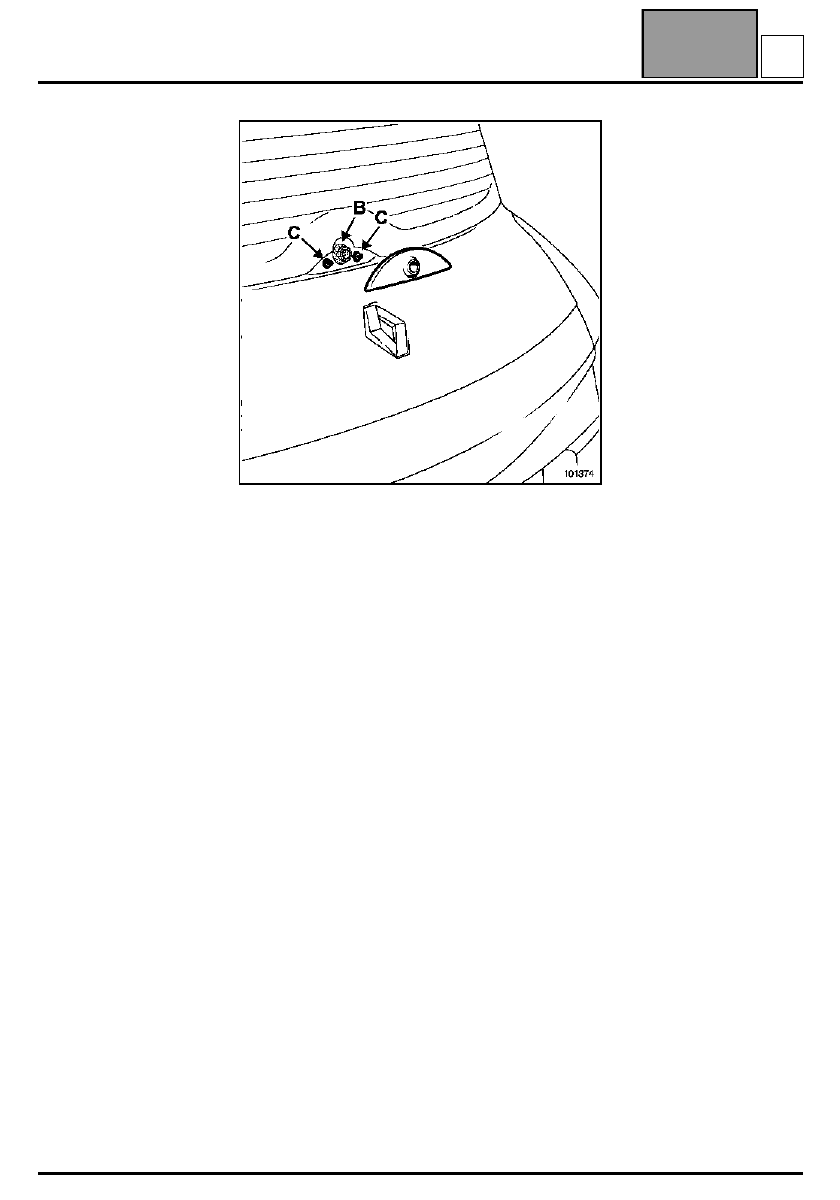

Проверьте состояние фиксаторов (C).

При необходимости замените наконечники.

Закрепите колпачок.

Убедитесь, что электродвигатель находится в
положении, соответствующем исходному
положению щеток на ветровом стекле.

Установите рычаг стеклоочистителя.

Очистите шлицы валика электродвигателя.

Установите рычаг стеклоочистителя в исходное
положение на заднем стекле, закрепив его новой
гайкой.

Затяните болты требуемым моментом.

Установка производится в порядке, обратном
снятию.

Издание 2-е

C

52A

52A-7

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

СНЯТИЕ

Снимите:
– обивку крыши (см. главу 71A-L).
– две установочных втулки.

Слегка сдвиньте пластины установочных втулок и
проденьте режущую струну.

Отсоедините накладку в направлениях (1) и (2).

Снимите болт (A).

Сдвиньте накладку в сторону задней части
автомобиля.

МОМЕНТ ЗАТЯЖКИ

Болты крепления центральной
поперечины

8 Н.м

ВАЖНОЕ ЗАМЕЧАНИЕ:
Обязательно заблокируйте ЭБУ подушек
безопасности с помощью диагностического
прибора (см. главу 88C).

Издание 2-е

D
