МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

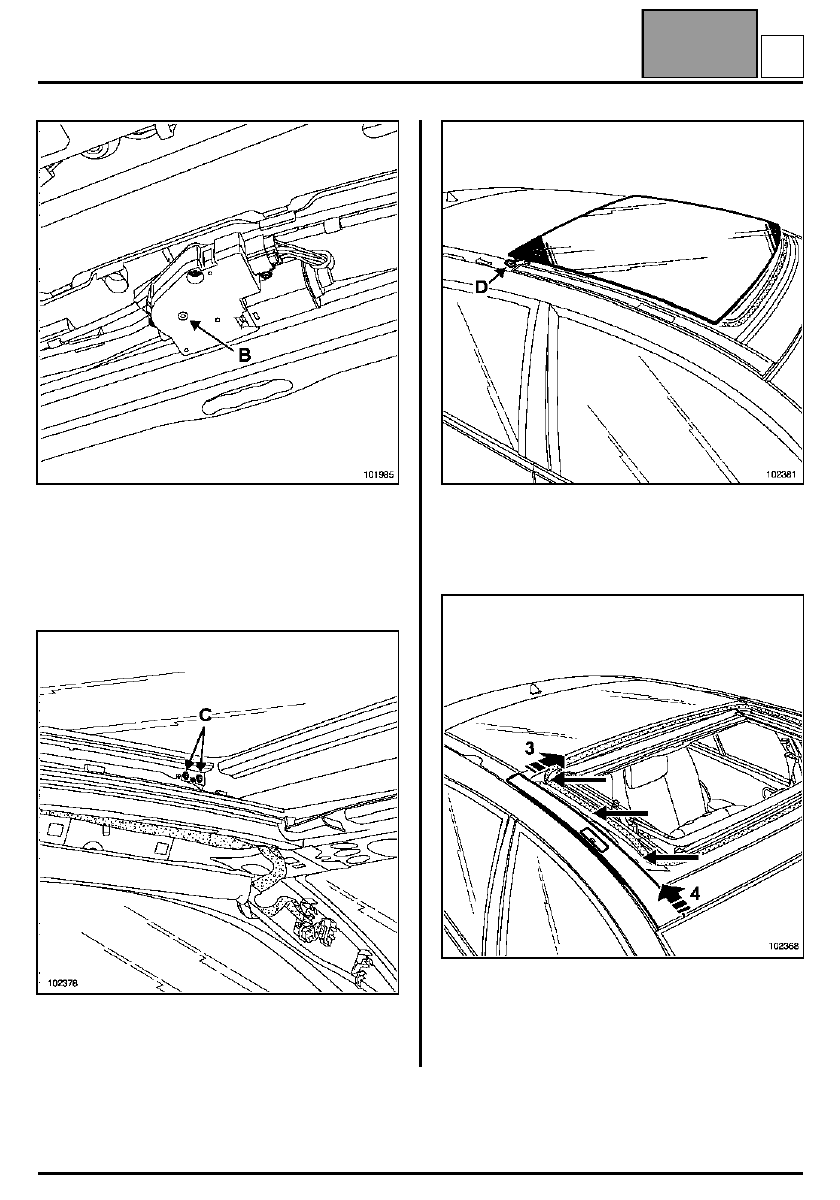

С помощью (шестигранного ключа на 4 мм)
поверните болт (B), чтобы частично открыть
подвижную панель.

Эта операция позволяет получить доступ к болтам
крепления подвижной панели.

Отверните болты крепления (C) подвижной панели.

Сдвиньте подвижную панель по направлению к
задней части автомобиля и снимите ползунки (D).

Эта операция выполняется вдвоем с помощником.

Отверните три болта крепления накладки.

Отсоедините накладку (3).

Снимите накладку (4).

Издание 2-е

D

52A

52A-9

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

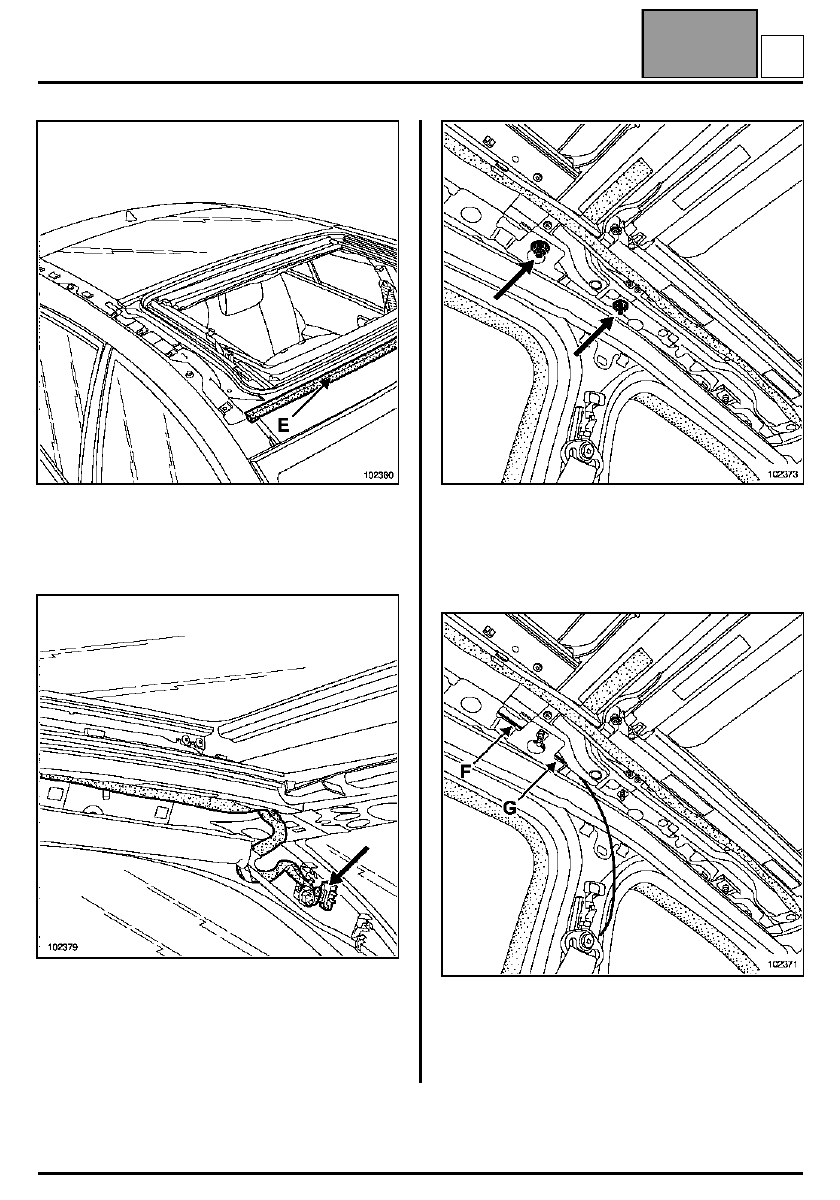

Снимите уплотнитель (E).

Данный уплотнитель поставляется в запчасти и
подлежит замене после каждого снятия.

Разъедините и отсоедините разъем
электропривода люка крыши.

Выверните болты крепления поперечины.

Прорежьте валик клея.

Эта операция выполняется вдвоем с помощником.

Для того, чтобы прорезать валик клея, необходимо
вручную продеть режущую струну между люком
крыши и поперечиной.

Прорежьте струной от точки (F) до точки (G).

Издание 2-е

D

52A

52A-10

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

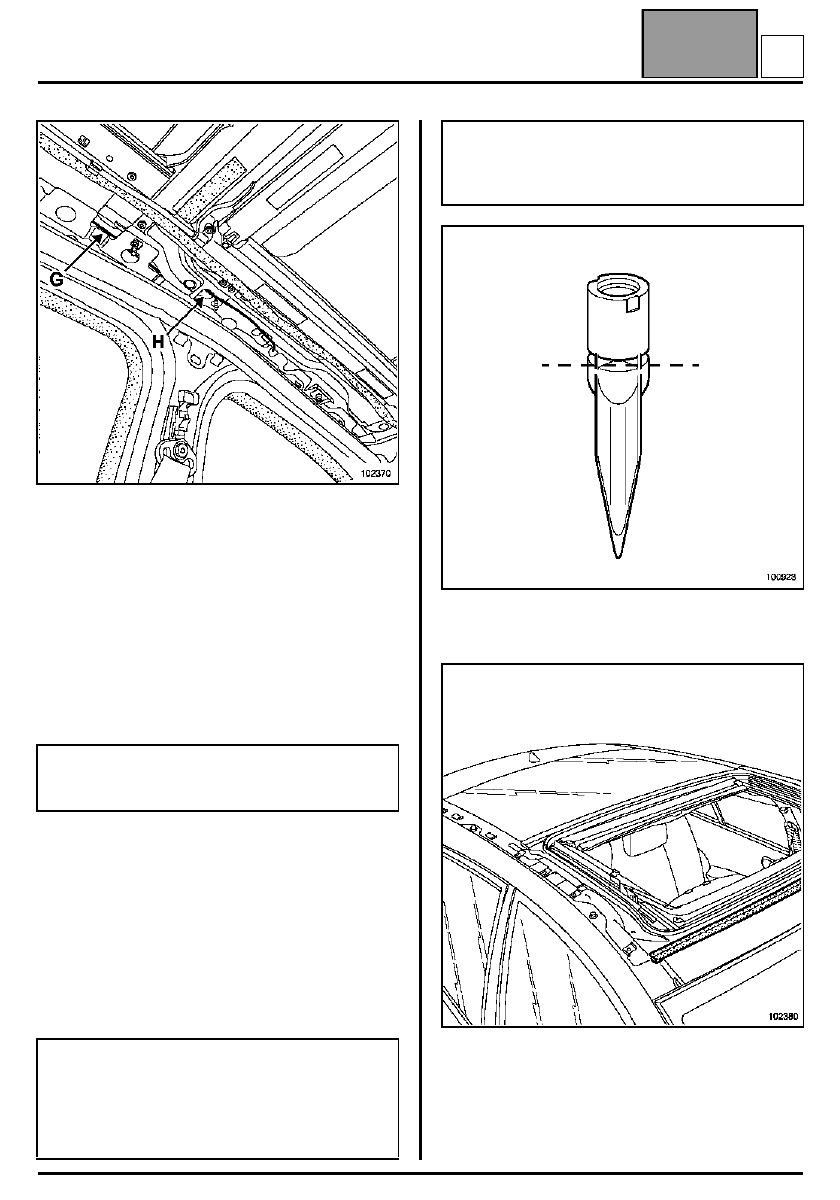

Прорежьте струной от точки (G) до точки (H).

Установите приспособление для резки.

Повторите операцию с другой стороны
поперечины.

Снимите люк крыши.

УСТАНОВКА

Подготовка и вклеивание описаны в Технической
ноте 560A.

Установите:
– две новые установочные втулки на люк крыши.
– установочные вставки (приклеить к автомобилю).

При помощи специального опорного
приспособления (X1):
– опоры для ветрового стекла: PARV 200
– и комплекта дуг: APARV 200 ESP,
Вклейте люк крыши.
Эта операция выполняется вдвоем с
помощником.

Обрежьте нижнюю часть установочных втулок (как
показано на рисунке выше).

Вклейте новый передний уплотнитель.

Установите рельсы и подвижную панель.

ВНИМАНИЕ:
Перед нанесением клея дайте просохнуть
грунтовке в течение 15 минут.

ВНИМАНИЕ:
Следует использовать только клей с высоким
модулем для вклейки стекол (набор с двумя
картриджами - складской номер: 77 11 218 570,
картридж отдельно - складской номер:
77 11 218 571).

ВНИМАНИЕ:
Третий работник должен находиться внутри
автомобиля для центровки люка крыши по
установочным втулкам.

Издание 2-е

D

52A

52A-11

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОДВИГАТЕЛЯ

В случае отсоединения аккумуляторной батареи,
электрической неисправности или выполнения
работ с люком крыши система работает только в
ручном режиме с перемещением рывками.

Для проведения инициализации:
– установите переключатель в положение

закрытия,

– нажмите и удерживайте переключатель (не

менее 2 секунд),

– люк крыши перемещается в пошаговом режиме, а

затем опускается на несколько сантиметров,

– отпустите переключатель,
– электродвигатель инициализирован.

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ:
Травмозащитная функция активизируется
только при правильной инициализации системы.
