Renault Megane 2. Руководство - часть 68

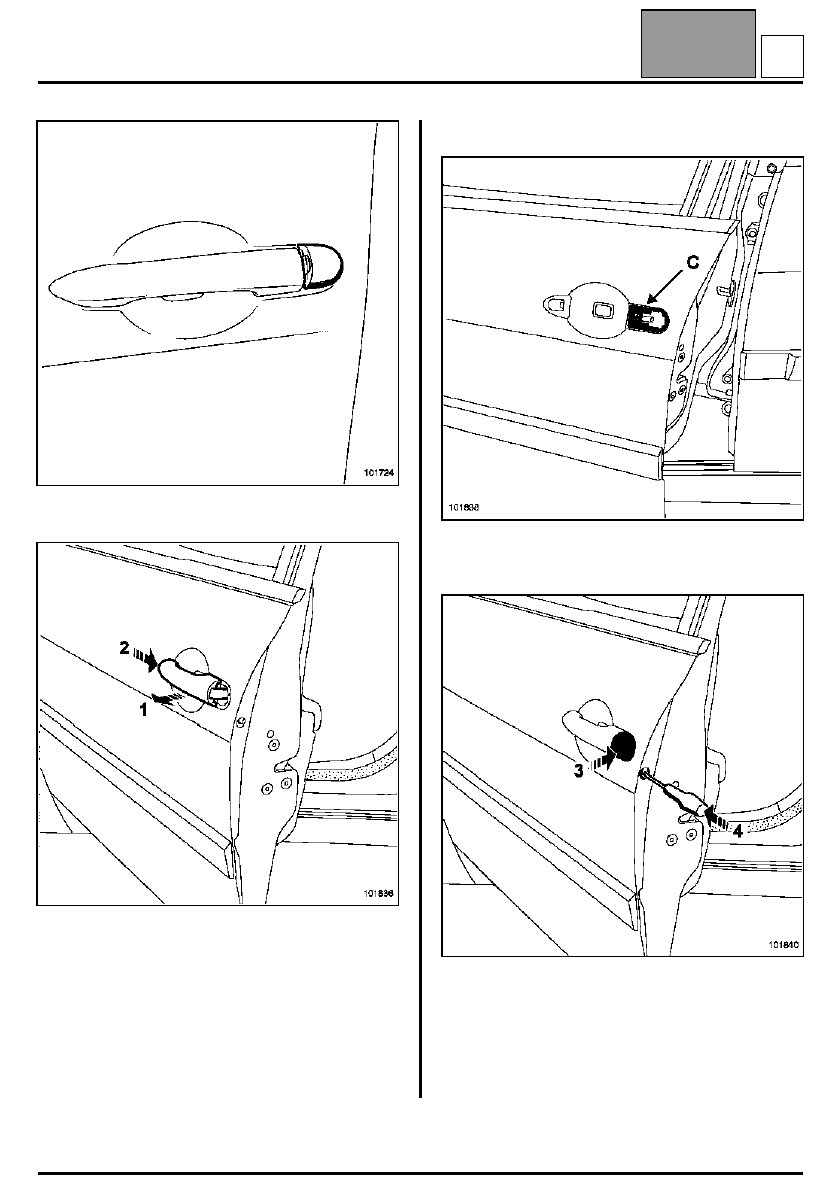

Наружная ручка двери

51A

51A-5

Снимите цилиндр замка.

Извлеките ручку в направлении (1) и (2).

УСТАНОВКА

Перед установкой ручки убедитесь в наличии
прокладки (C).

Установив ручку и цилиндр замка (3), заблокируйте
планку (4).

Проверьте вручную работу цилиндра замка.

Установка производится в порядке, обратном
снятию.

Издание 2-е

B

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

КУЗОВА

Замок двери

51A

51A-6

Замок двери

СН

я

ТИЕ замка передней двери

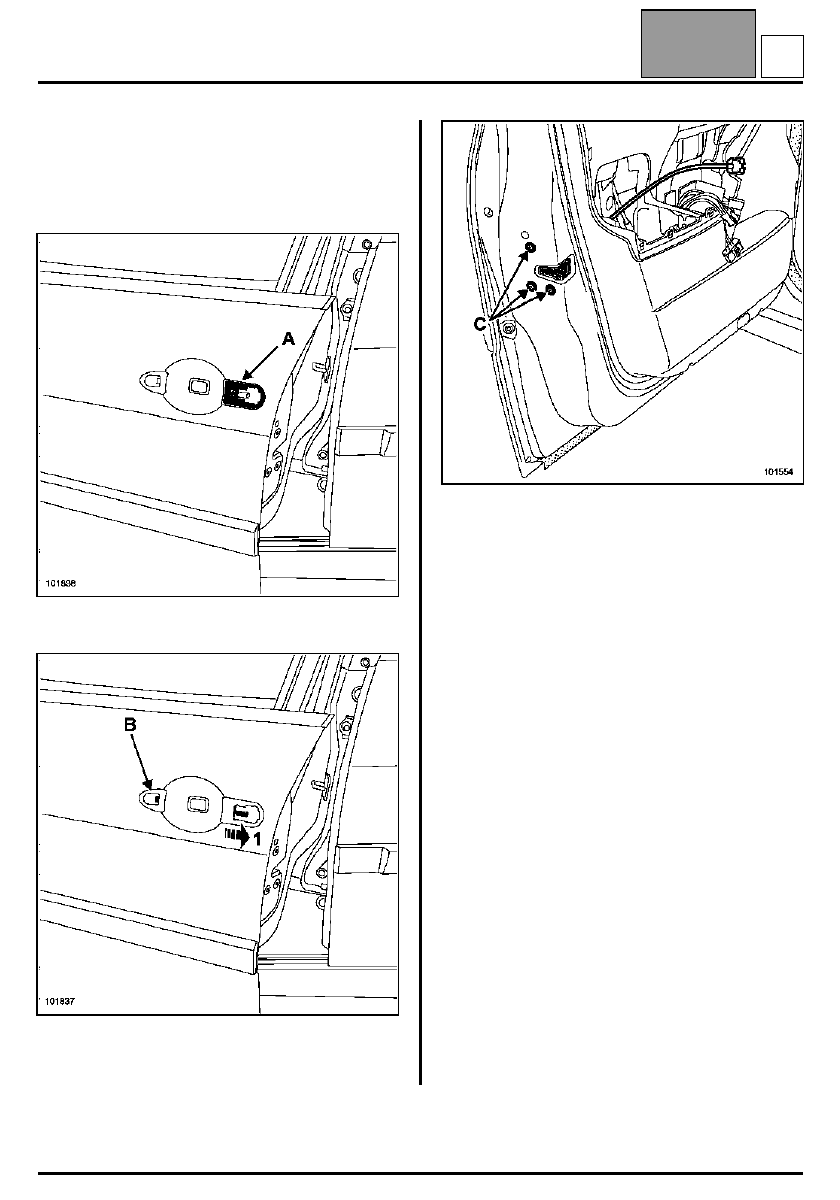

Снимите:
– люк обивки двери (см. главу 72A-B),
– наружную ручку двери (см. главу 51A-B).

Снимите прокладку (A).

Отсоедините держатель (B).

Выведите модуль из панели двери (1).

Разъедините разъемы (в зависимости от уровня
комплектации автомобиля).

Выверните болты (C).

Извлеките замок вместе с модулем.

СНЯТИЕ замка задней двери

ПРИМЕЧАНИЕ:
Порядок работы такой же, как и для передней
двери.

Предварительно снимите:
– люк обивки двери (см. главу 72A-C),
– наружную ручку двери (см. главу 51A-B).

Извлеките замок вместе с модулем.

Издание 2-е

C

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

КУЗОВА

Замок двери

51A

51A-7

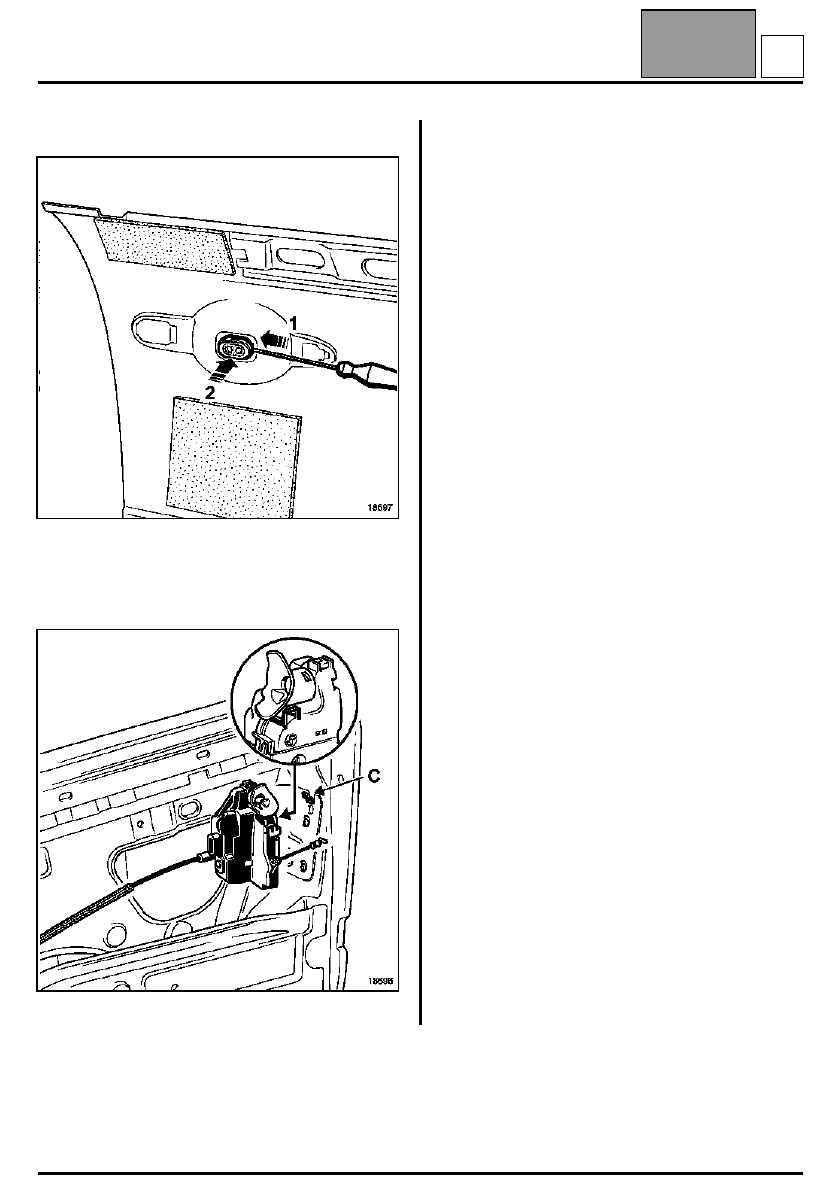

СНЯТИЕ датчика присутствия

Отсоедините корпус датчика в направлении (1),
затем (2) при помощи отвертки.

УСТАНОВКА замка

Наденьте замок на крючок короба двери (C).

Проверьте работоспособность замка.

Установка производится в порядке, обратном
снятию.

Издание 2-е

C

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

КУЗОВА

Стеклоподъемники передних дверей

51A

51A-8

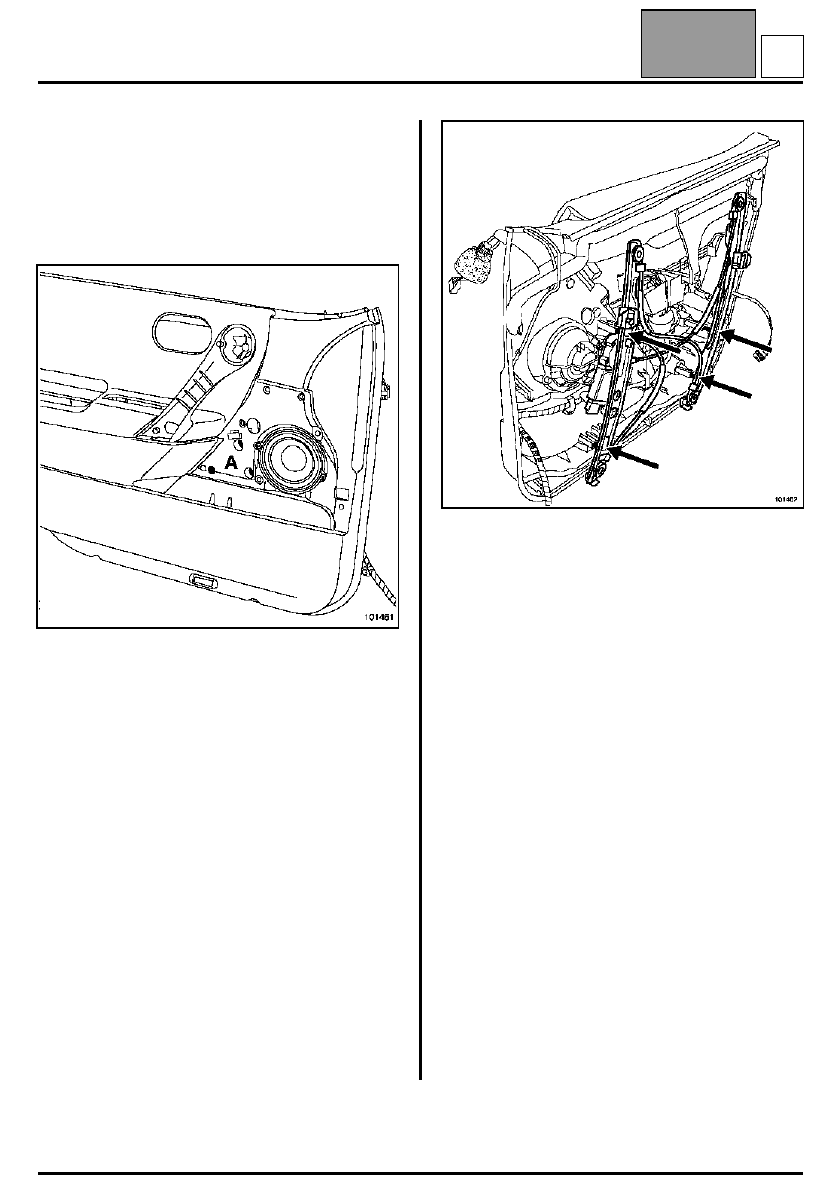

Стеклоподъемники передних дверей

СНЯТИЕ

ПРИМЕЧАНИЕ:
В случае замены двери или при проведении
кузовных работ см. главу 47A.

Снимите обивку двери (см. главу 72A-A).

Снимите:
– решетку громкоговорителя,
– болты (A).

Отсоедините колодку проводов от
электродвигателя стеклоподъемника.

Отсоедините четыре крепления ползунов
стеклоподъемника от обивки двери.

Снимите электродвигатель стеклоподъемника.

УСТАНОВКА

Особенности установки обивки двери описаны в
главе 72A-A.

Установка производится в порядке, обратном
снятию.

ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА

– Установите карточку в считывающем устройстве

во 2-е фиксированное положение.

– Поднимите стекло до крайнего верхнего

положения (стекло поднимается прерывисто).

– Нажмите и удерживайте переключатель в

течение двух секунд.

– Опустите стекло до крайнего нижнего положения,

нажмите и удерживайте переключатель в
течение двух секунд.

– Электродвигатель инициализирован.

Издание 2-е

D

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

КУЗОВА
