   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-12

РЕГУЛИРОВКА

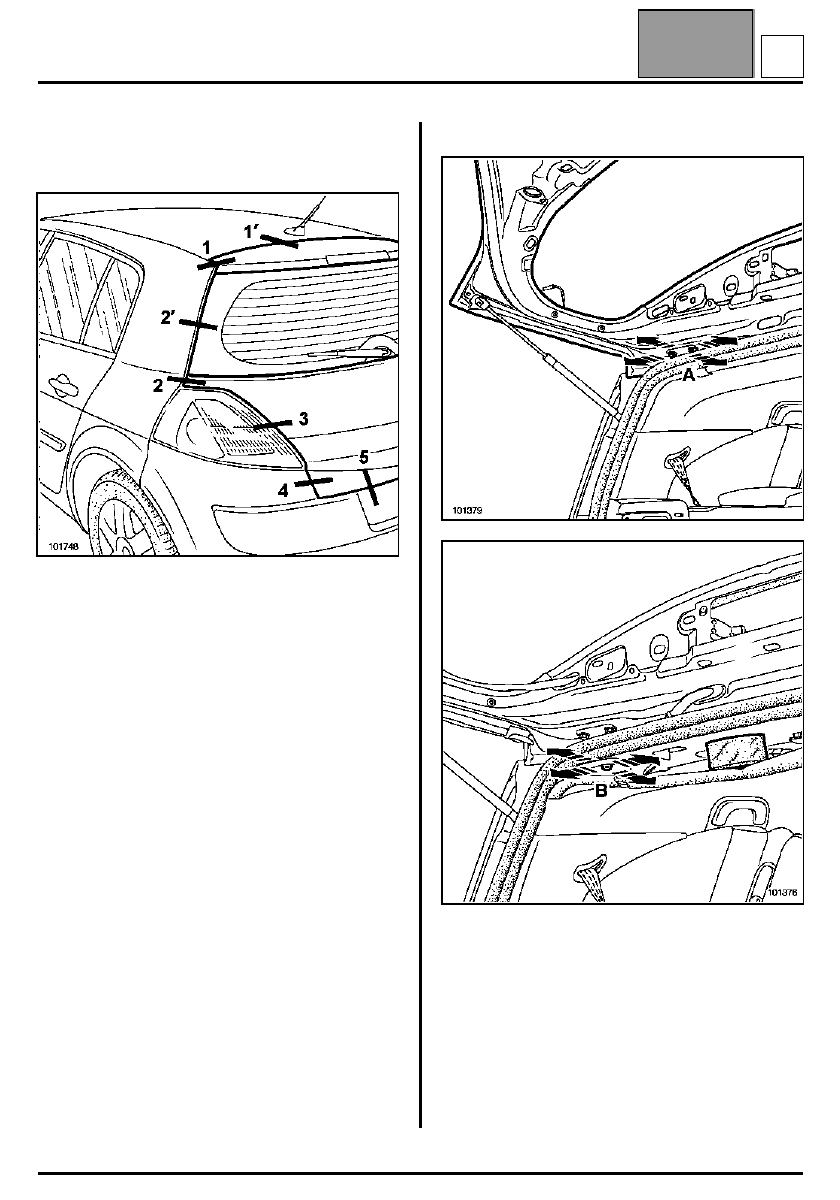

Зоны регулировки

ПОДГОТОВКА К УСТАНОВКЕ

На автомобиле:

Снимите:
– внутреннюю облицовку панели задка,
– фиксатор замка.

Установите задние фонари.

На устанавливаемой двери задка

Установите:
– замок,
– боковые центрирующие упоры,
– противоударную накладку

УСТАНОВКА ДВЕРИ

НАПОМИНАНИЕ:
Перед окончательной установкой необходимо
восстановить герметичность кузовом и петлями
двери, используя уплотняющую мастику
(см. Техническую ноту № 396A).

Установите все болты крепления, но не
затягивайте их.

Эта операция выполняется вдвоем с помощником.

Установите газонаполненные упоры.

Процедура регулировки

Все регулировки двери задка (зоны с 1 по 5,
см. "зоны регулировки") выполняются болтами
(A) и (B) крепления петель.

Проверьте регулировку и предварительно затяните
болты.

Издание 2-е

B

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-13

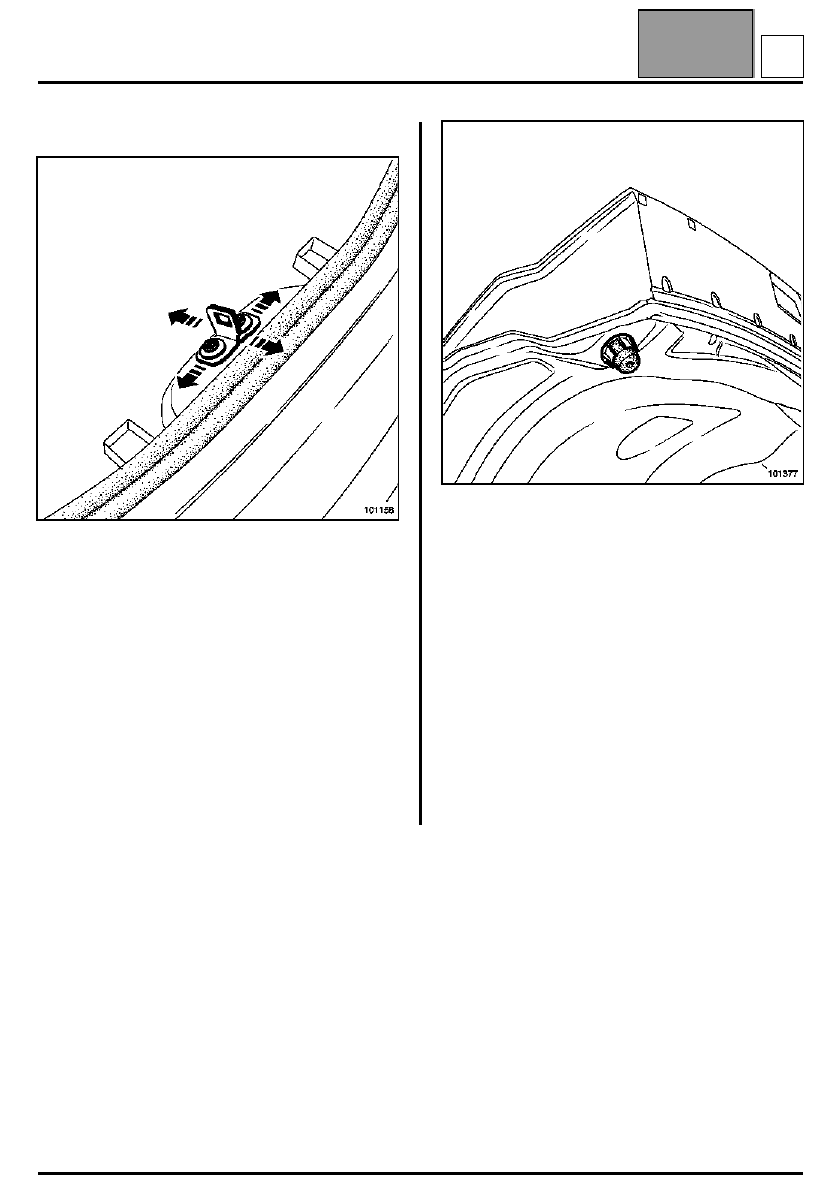

Окончательная регулировка:

Отрегулируйте положение нижней части двери
задка в зонах 3, 4 и 5 (см. изображение зон
регулировки в разделе "зоны регулировки")
с помощью болтов крепления фиксатора замка.

ВНИМАНИЕ:
Регулировка изменением положения замка
не предусмотрена.

Фиксатор должен только входить в прорезь замка
(самоцентрирование), чтобы избежать заедания.

При необходимости во время данной операции
можно изменить регулировку положения фонарей.

Проверьте регулировку и затяните болты.

НАПОМИНАНИЕ:
В закрытом положении короб двери должен лежать
на упорах.

Издание 2-е

B

Механизмы и принадлежности

МЕХАНИЗМЫ БОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

МЕХАНИЗМЫ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

ОСТЕКЛЕНИЕ

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

НАРУЖНЫЕ ПРИНАДЛЕЖНОСТИ КУЗОВА

ПРИНАДЛЕЖНОСТИ САЛОНА

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

XM0B - XM0C - XM0F - XM0G - XM0H - XM0J - XM0U

77 11 318 173

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

АВГУСТ 2002 г.

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© Renault 2002

Механизмы

и принадлежности

Содержание

Стр.

51А

52A

54A

МЕХАНИЗМЫ БОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Цилиндр замка передней двери

     51A-1

Наружная ручка двери

     51A-2

Замок двери

     51A-6

Стеклоподъемник передней двери     51A-8
Стеклоподъемник задней двери

     51A-9

МЕХАНИЗМЫ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Привод замка двери задка

52A-1

Замок двери задка

     52A-2

Электродвигатель очистителя
заднего стекла

     52A-4

Люк крыши

     52A-7

Электродвигатель привода люка
крыши

   52A-12

Подвижная панель

   52A-13

Дефлектор люка крыши

   52A-15

Неподвижная стеклянная панель
люка крыши

   52A-16

Шторки люка крыши

   52A-18

ОСТЕКЛЕНИЕ

Ветровое стекло

     54A-1

Стекло передней двери

     54A-5

Опускное стекло задней двери

     54A-8

Неподвижное стекло задней двери  54A-11
Стекло боковины кузова

   54A-13

Заднее стекло

   54A-14

Стр.

55A

56A

57A

59A

НАРУЖНЫЕ ЗАЩИТНЫЕ
ЭЛЕМЕНТЫ

Передний бампер

     55A-1

Задний бампер

     55A-6

Внутренние защитные элементы
крыльев

     55A-8

Накладка передней двери

   55A-10

Накладка задней двери

   55A-11

Накладка заднего крыла

   55A-12

Решетка ниши воздухозабора

   55A-13

Декоративная планка двери задка   55A-14
Декоративные накладки крыши

   55A-17

Декоративная накладка средней
стойки кузова

   55A-18

НАРУЖНЫЕ ПРИНАДЛЕЖНОСТИ
КУЗОВА

Наружное зеркало заднего вида

     56A-1

Стекло зеркала заднего вида

     56A-2

Корпус зеркала заднего вида

     56A-3

ПРИНАДЛЕЖНОСТИ САЛОНА

Центральная консоль

     57A-1

Приборная панель

     57A-3

Внутреннее зеркало заднего вида    57A-13
Поручень

   57A-14

Солнцезащитный козырек

   57A-15

ЭЛЕМЕНТЫ ПАССИВНОЙ
БЕЗОПАСНОСТИ

Передний ремень безопасности

     59A-1

Задний ремень безопасности

     59A-6

Центральный ремень
безопасности заднего сиденья

   59A-12
