   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-4

1. РАЗБОРКА И СБОРКА ДВЕРИ ЗАДКА

Указанный ниже порядок операций применяется
при замене двери задка.

Особенности снятия каждой детали, закрепленной
на двери, изложены в соответствующей главе
(пример: механизм стеклоподъемника,
см. главу 51A).

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Выполните операции разборки двери в следующем
порядке.

Снимите:
1 обивки двери
2 l3

-й

 стоп-сигнал

3 стеклоочиститель
4 логотип
5 замок
6 противоударную накладку
7 стекло

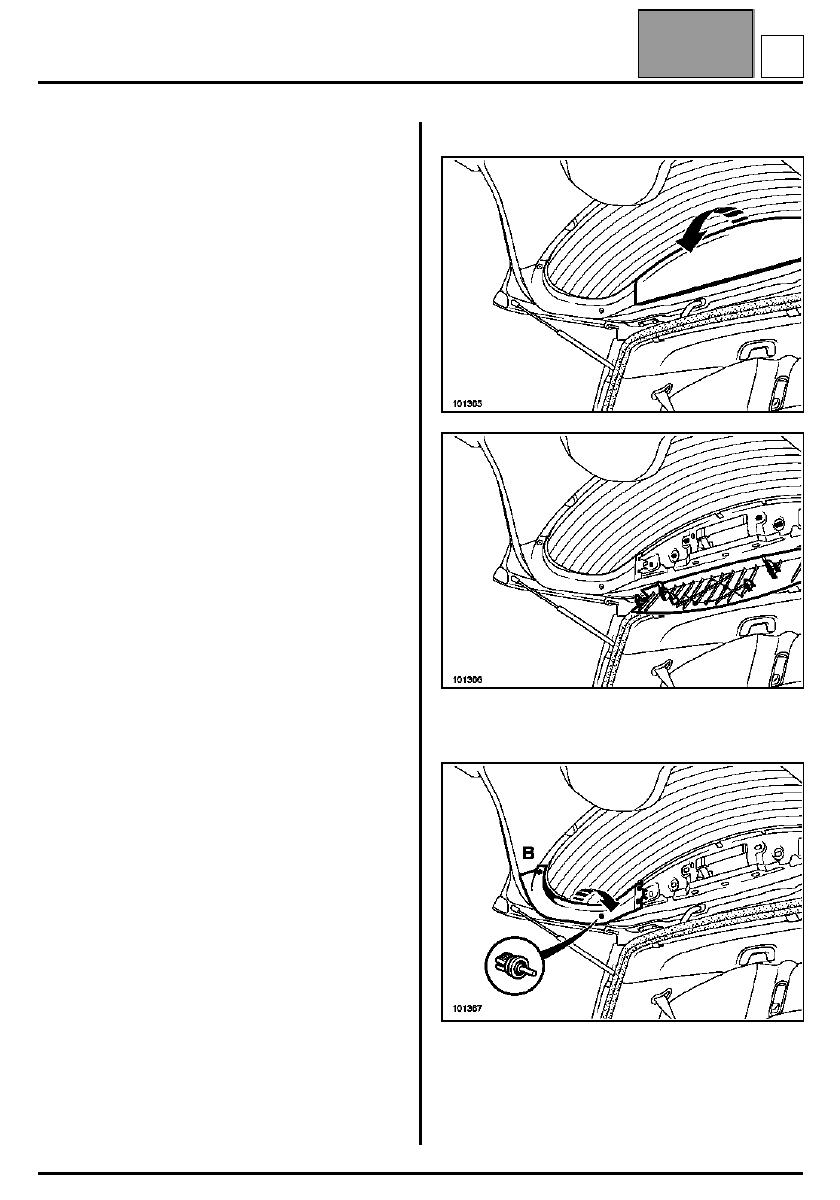

1. Снятие обивок двери

Отделите от двери верхнюю обивку, потянув
за нее.

Отверните винт (B).

ПРИМЕЧАНИЕ:
При повреждении фиксатора задней полки он
может быть заменен по отдельности на фиксатор,
поставляемый в запчасти.

Издание 2-е

B

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-5

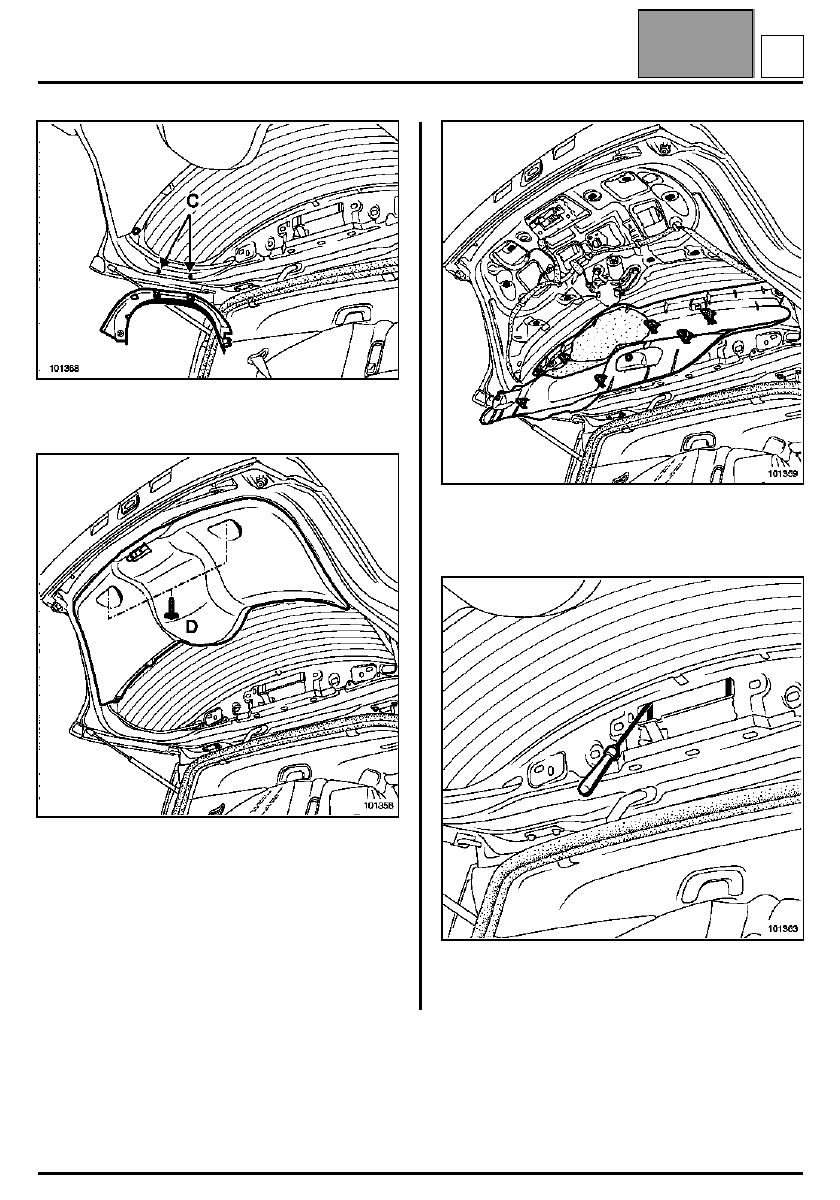

Снимите обе боковые обивки, отстегнув две
нижних защелки (C).

Снимите два винта (D).

Снимите с защелок среднюю нижнюю обивку.

2. Снятие 3

-го

 стоп-сигнала

С помощью отвертки с плоским лезвием отожмите
два металлических зажима крепления стоп
сигнала.

Издание 2-е

B

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-6

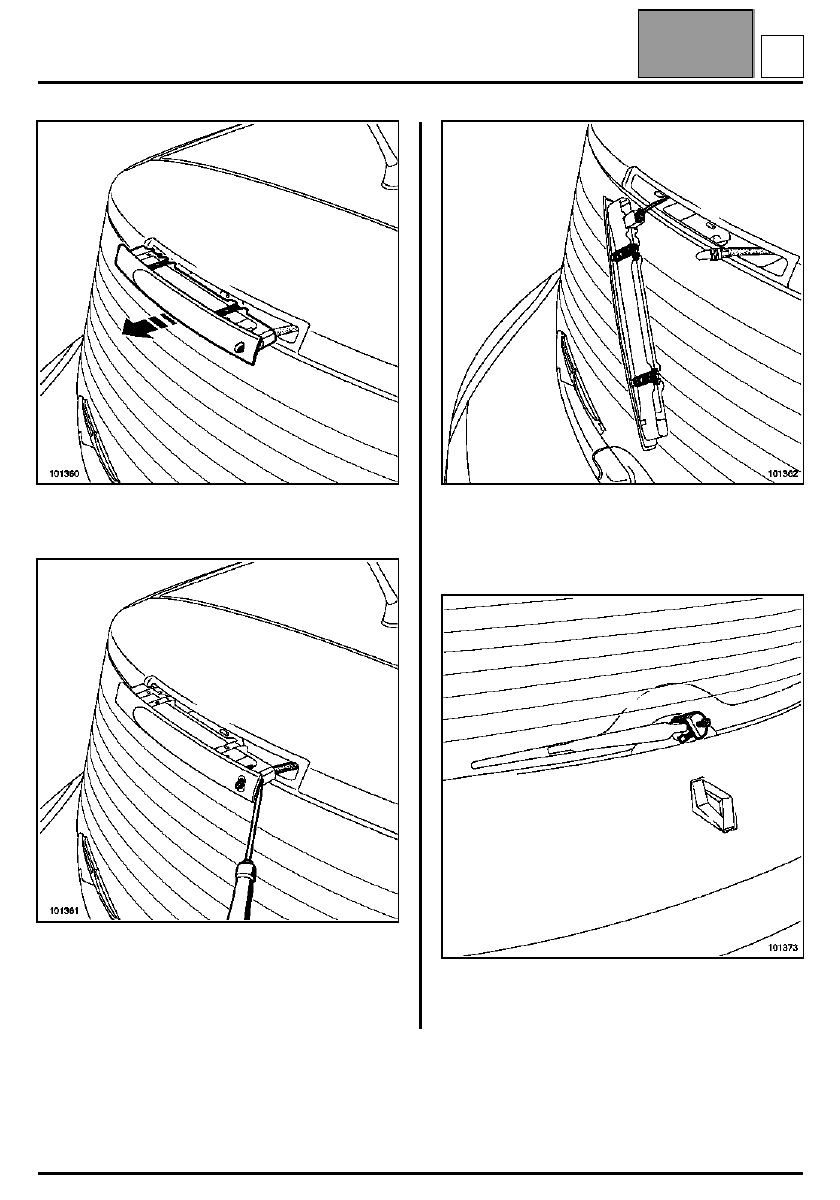

Выдвиньте стоп-сигнал из гнезда, действуя
снаружи автомобиля.

Пл оской отверткой отсоедините два держателя
сопла омывателя стекла.

Отсоедините жгут проводов.
Снимите стоп-сигнал.

3. Снятие электродвигателя стеклоочистителя

Отверните гайку крепления рычага очистителя и
снимите рычаг с помощью приспособления
El

é. 1294.

Издание 2-е

B

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-7

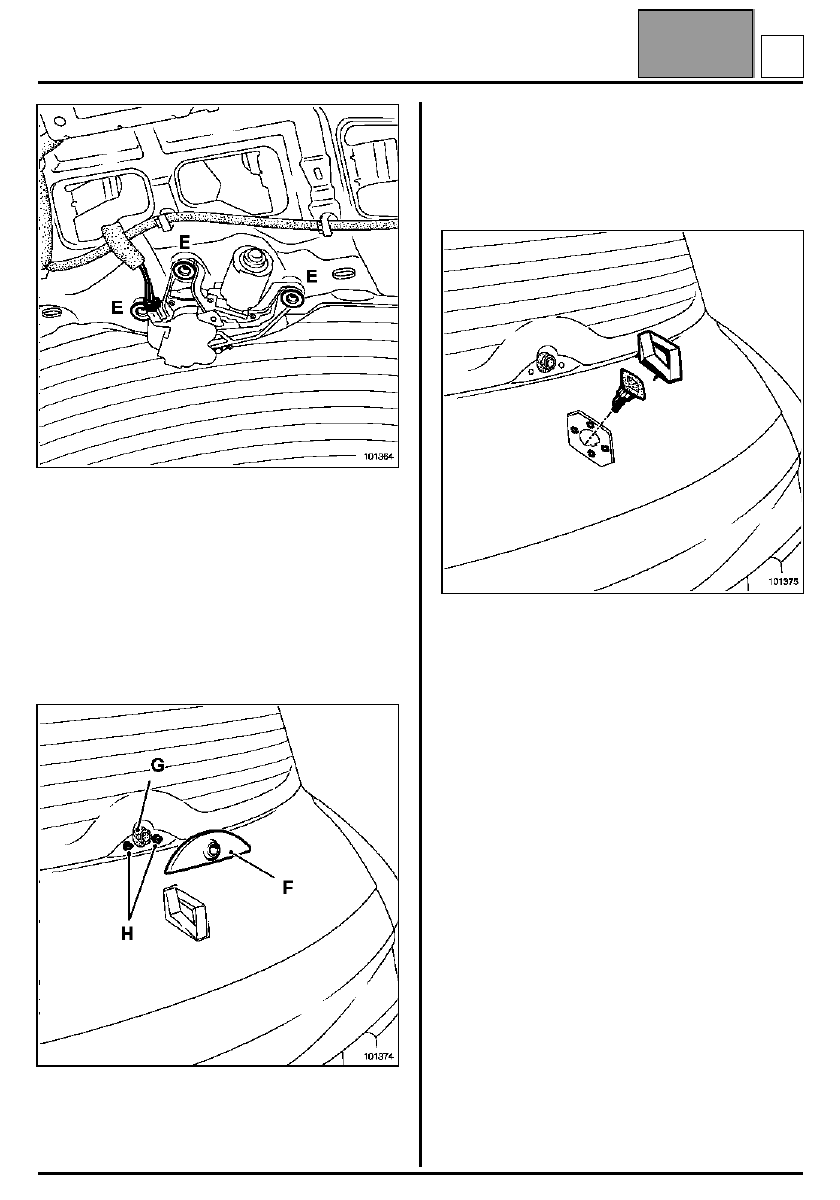

Отсоедините жгут проводов.

Высверлите заклепки (E) крепления
электродвигателя.

Снимите электродвигатель.

ВНИМАНИЕ:
При установке необходимо использовать
специальные заклепки, складской номер:
77 03 072 362.

Снимите:
– декоративную облицовку рычага (F),
– резиновый уплотнитель (G),
– два держателя (H) крепления облицовки (изнутри

короба двери).

ВНИМАНИЕ:
При установке рычага замените резиновый
уплотнитель (G) новым для обеспечения
герметичности.

4. Снятие логотипа

При помощи приспособления Car. 1597
отсоедините логотип.

Отсоедините провода от основания логотипа.

Снимите держатели.

ПРИМЕЧАНИЕ:
На автомобилях, оборудованных системой
"свободные руки", рекомендуется снять
центральный выключатель изнутри двери задка.

ВНИМАНИЕ:
При установке логотипа рекомендуется заменить
держатели новыми.
На автомобилях, не имеющих выключателя
системы "свободные руки", перед установкой
логотипа установите на него центральную
заглушку.
