Renault Megane 2. Руководство - часть 63

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Крышка люка наливной горловины топливного бака

47A

47A-29

Крышка люка наливной горловины топливного бака

Замена этой детали является основной операцией
при заднем боковом ударе.

Данный элемент является съемным и
изготавливается из пластмассы.

РЕМОНТ

Крышк а люка наливной горловины топливного бака
выполнена из материала NORYL GTX, материалы,
используемые для окраски приведены в
Технической ноте 473A.

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется в запчасти отдельно
(предварительно загрунтованная).

СНЯТИЕ

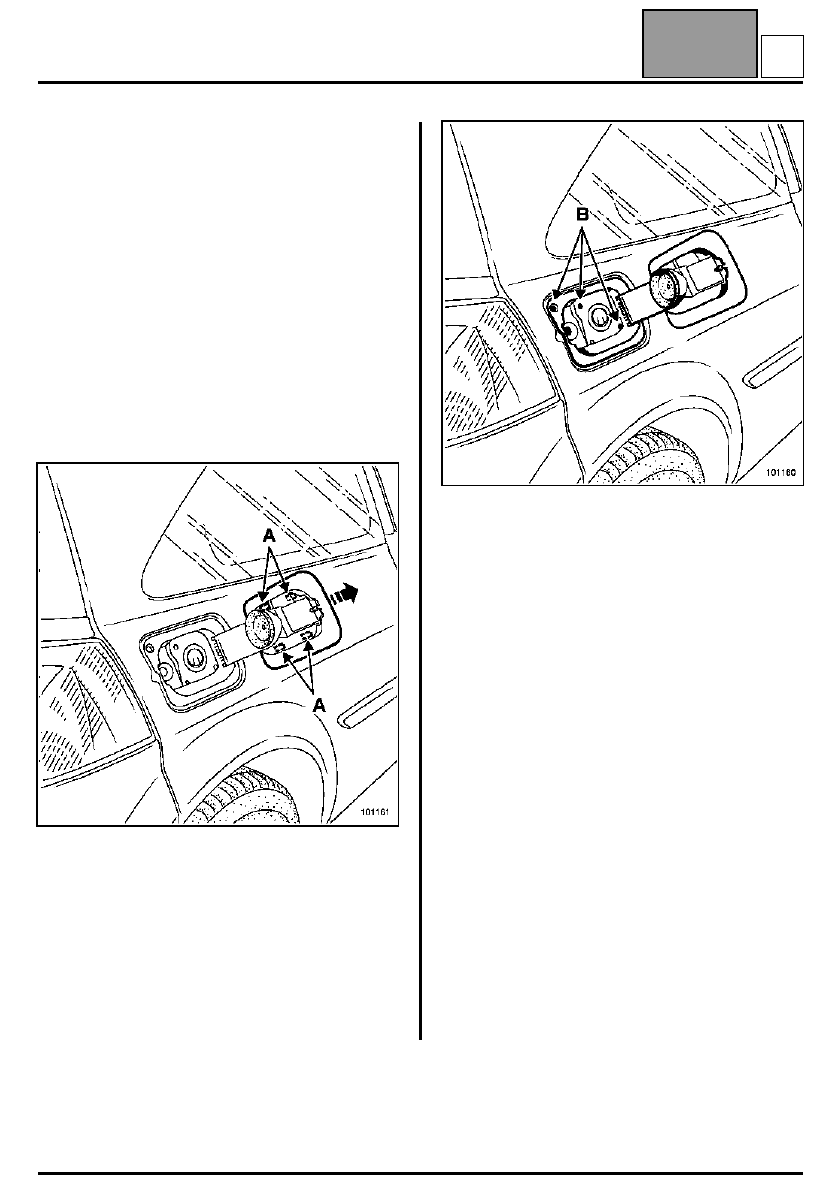

Отожмите четыре держателя люка (A), слегка
нажав пальцами, и потяните крышку люка наружу.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ:
Положение крышки люка наливной горловины не
регулируется, болты (B) служат только для снятия
горловины наливного отверстия.

Издание 2-е

E

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

48A

48A-1

148A

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

Замена этой детали является базовой операцией
при лобовом ударе.

Дополнительные сведения по смежным деталям
или разборке даны в соответствующих разделах.

ПРИМЕЧАНИЕ:
Поскольку операции по снятию и установке не
представляют сложности, то в описании методики
приводится только регулировка. Все зазоры
указаны в главе 40A-E.

1. УСТАНОВКА ЭЛЕМЕНТА

НАПОМИНАНИЕ:
Перед окончательной установкой необходимо
восстановить герметичность между передней
стойкой и петлями, используя уплотняющую
мастику (см. Техническую ноту № 396A).

Установите все болты крепления, но не
затягивайте их.

Полностью соберите капот.

Перед началом регулировки снимите штырь замка
и крючок.

2. РЕГУЛИРОВКА

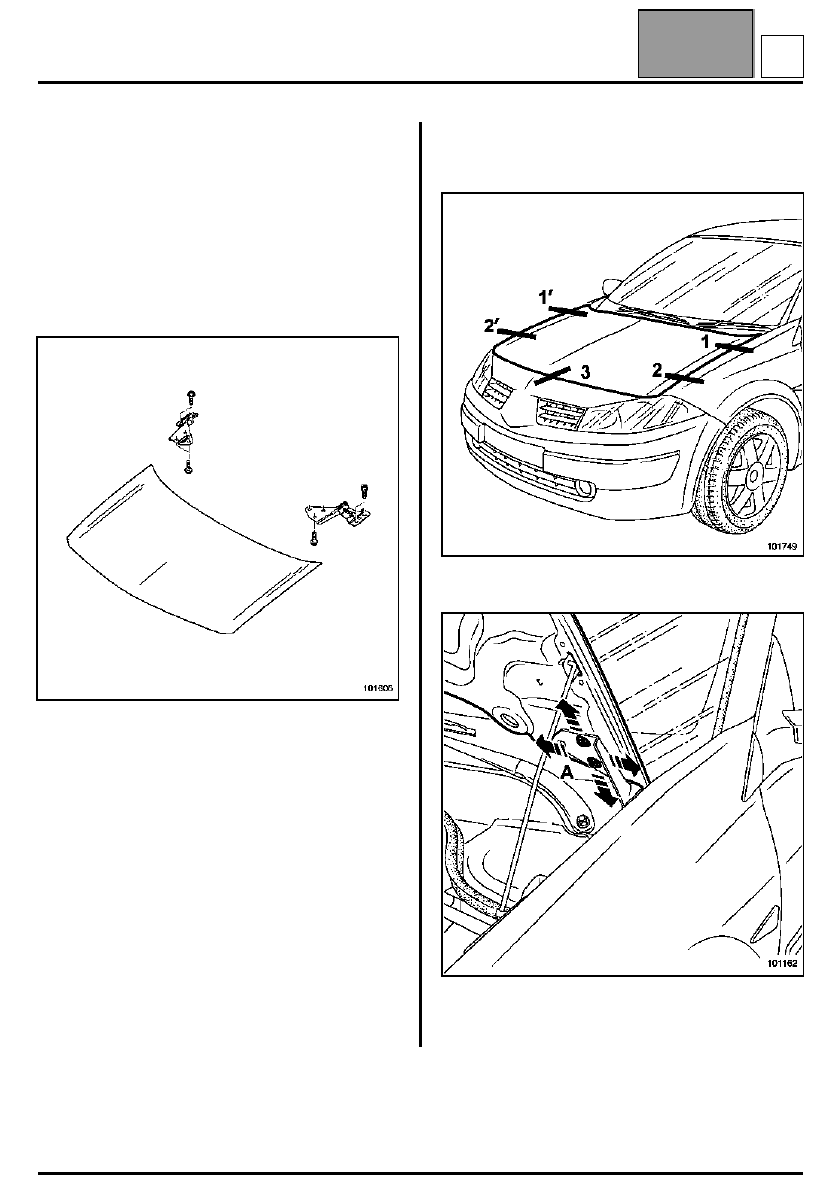

Зоны регулировки

Процедура регулировки

Выполнять регулировки в зонах 1 и 2
(см. "Введение") рекомендуется при помощи
верхних болтов крепления (A) петель.

Издание 2-е

A

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

48A

48A-2

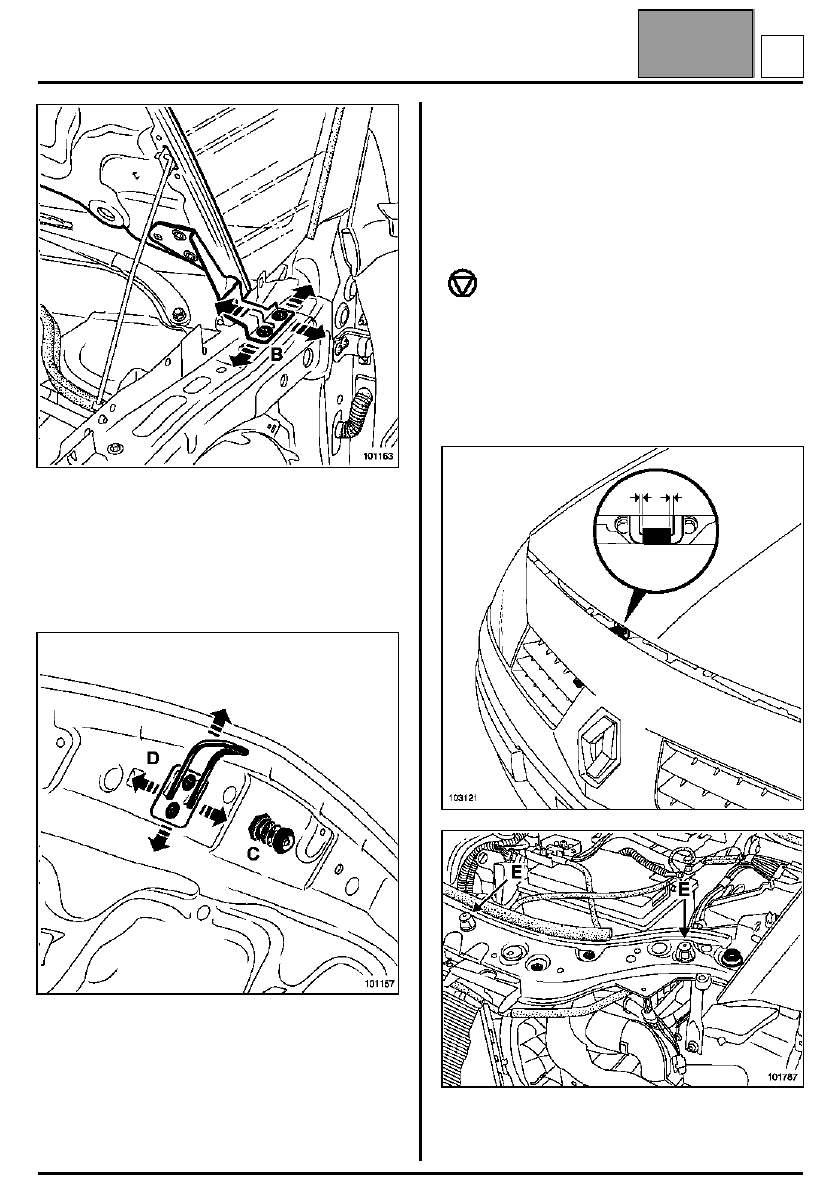

Если возможностей регулировки болтами (А)
ок азалось недостаточно, можно продолжить
регулировку с помощью нижних болтов (В)
крепления петель, однако для этого потребуется
снять переднее крыло.

Проверьте регулировку и затяните болты.

Установите штырь замка (С) и крючок (D).

Устранение заедания и регулировка плотности
закрытия производятся с помощью штыря и замка
(C).

Проверьте регулировку и открывание и закрывание
капота, затем окончательно затяните болты
крепления петель.

ВНИМАНИЕ:
При этом проверьте также правильность
положения крючка (D), после чего затяните болты
крепления.

          После регулировки положения капота и замка
капота необходимо убедиться в работоспособности
крючка.

ВНИМАНИЕ:
Убедитесь в том, что тросик кольца расположен по
центру и параллелен штырю замка (см. рисунок
ниже).

НАПОМИНАНИЕ:
В закрытом положении капот должен опираться на
буферы (E)

Издание 2-е

A

   НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

48A

48A-3

Дверь задка

Замена этой детали является:
– основной операцией при ударе сзади,

в результате которого повреждена только дверь
задка,

– дополнительной операцией замены каркаса

кузова и панели заднего крыла в сборе.

В приведенной ниже методике указаны операции,
выполняемые при полной замене двери задка,
включая операции снятия и установки.

ПРИМЕЧАНИЕ:
Рекомендуется заказать дополнительно комплект
держателей и защелок крепления, имеющихся на
складе запасных частей.

Эта операция выполняется вдвоем с помощником.

Все зазоры двери указаны в разделе 40A-E.

НАПОМИНАНИЕ:
Перед окончательной установкой необходимо
восстановить герметичность в зоне опор петель
двери, используя уплотняющую мастику
(см. Техническую ноту № 396A).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

ОТКРЫТИЕ В СЛУЧАЕ НЕИСПРАВНОСТИ

НАПОМИНАНИЕ:
В случае неисправности электропривода можно
открыть дверь задка вручную.

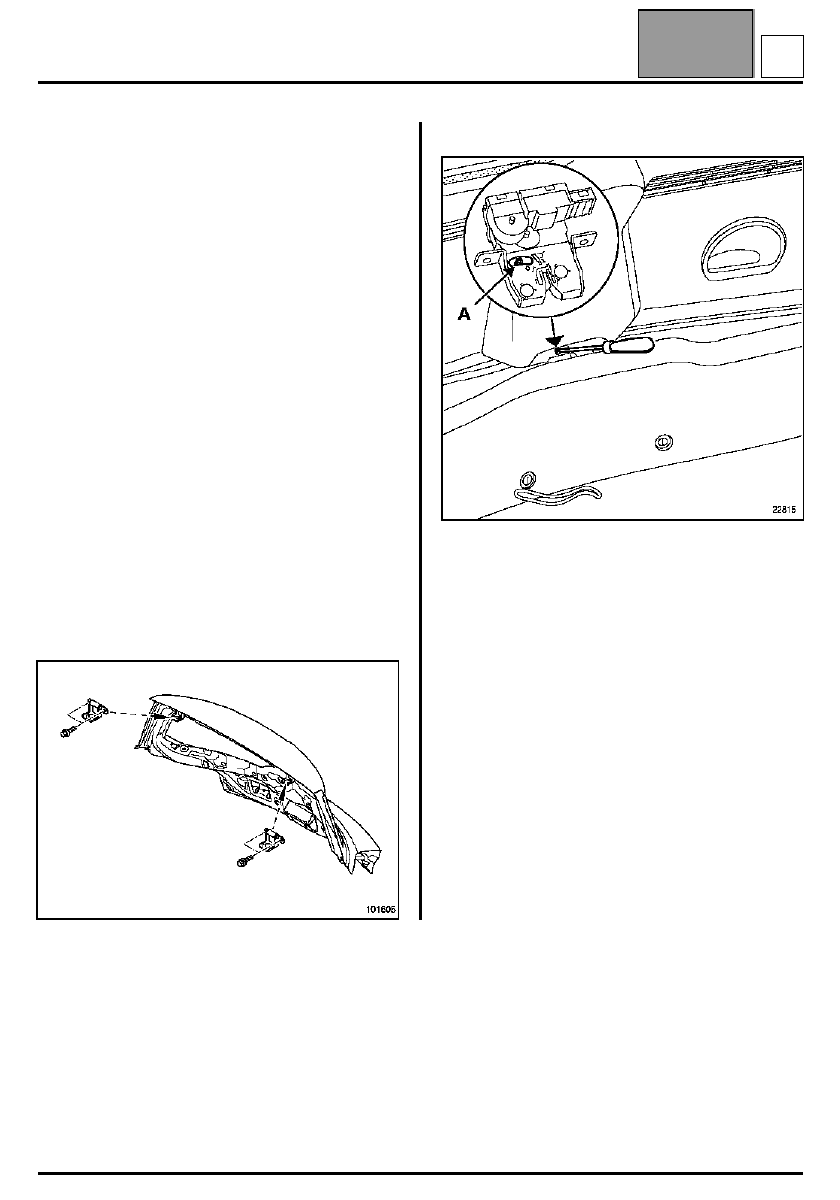

Разблокируйте замок двери задка с помощью
отвертки, нажав на выступ (A).
Данная операция выполняется изнутри
автомобиля.

Издание 2-е

B
