БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-21

ВНИМАНИЕ!
На автомобилях, оборудованных системой
"свободные руки", примите меры, чтобы не
повредить разъем при снятии.

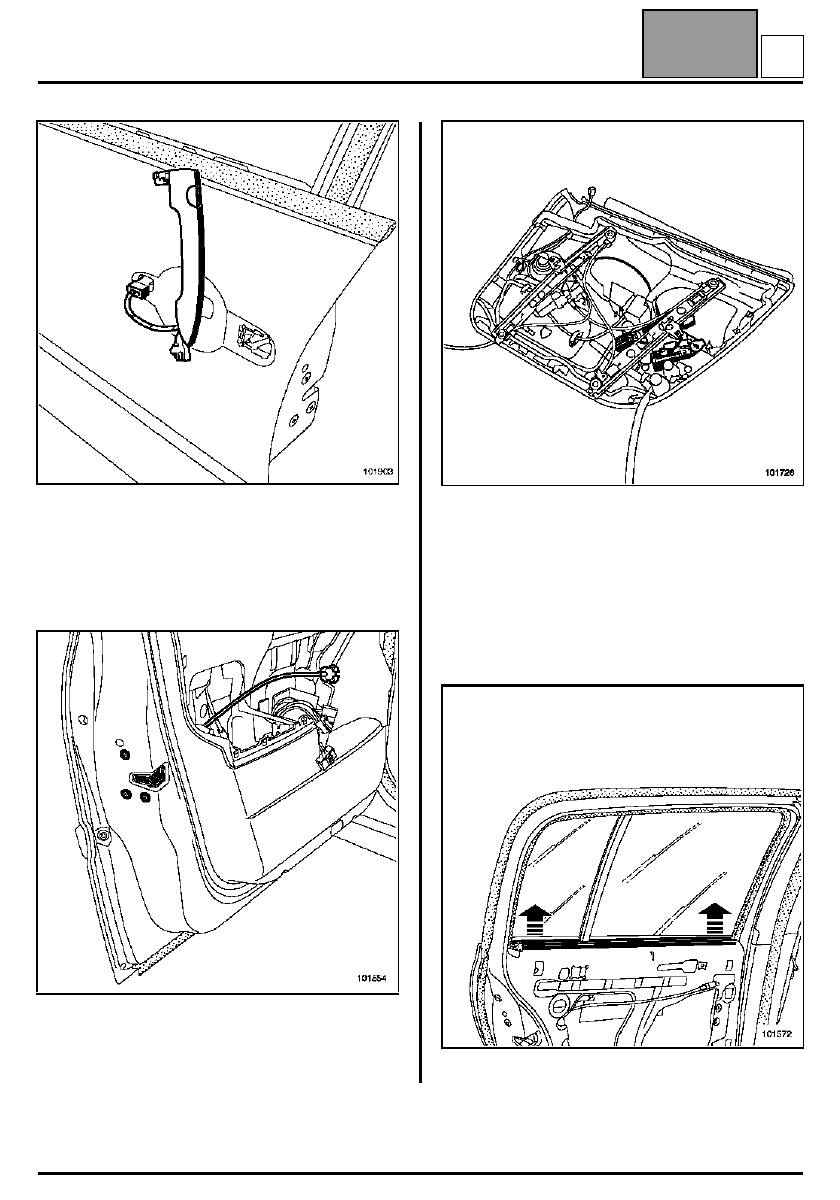

d. Снятие замка двери

Снимите:
– три болта крепления замка двери,
– замок.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Для автомобилей, оборудованных системой
"свободные руки", операции (c) и (d) необходимо
выполнять при снятии обивки двери, оставляя
замок в сборе с кронштейном наружной ручки на
обивке двери.

e. Снятие нижнего внутреннего подоконного
уплотнителя двери

Снимите внутренний подоконный уплотнитель.

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-22

f. Снятие уплотнителя проема задней двери и
неподвижного стекла

Выверните болты (J).

Отсоедините желобок стойки от стекла.

Отсоедините переднюю часть уплотнителя.

Снимите верхний фиксатор двойного
уплотнителя (K).

Извлеките уплотнитель в сборе с неподвижным
стеклом из двери.

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-23

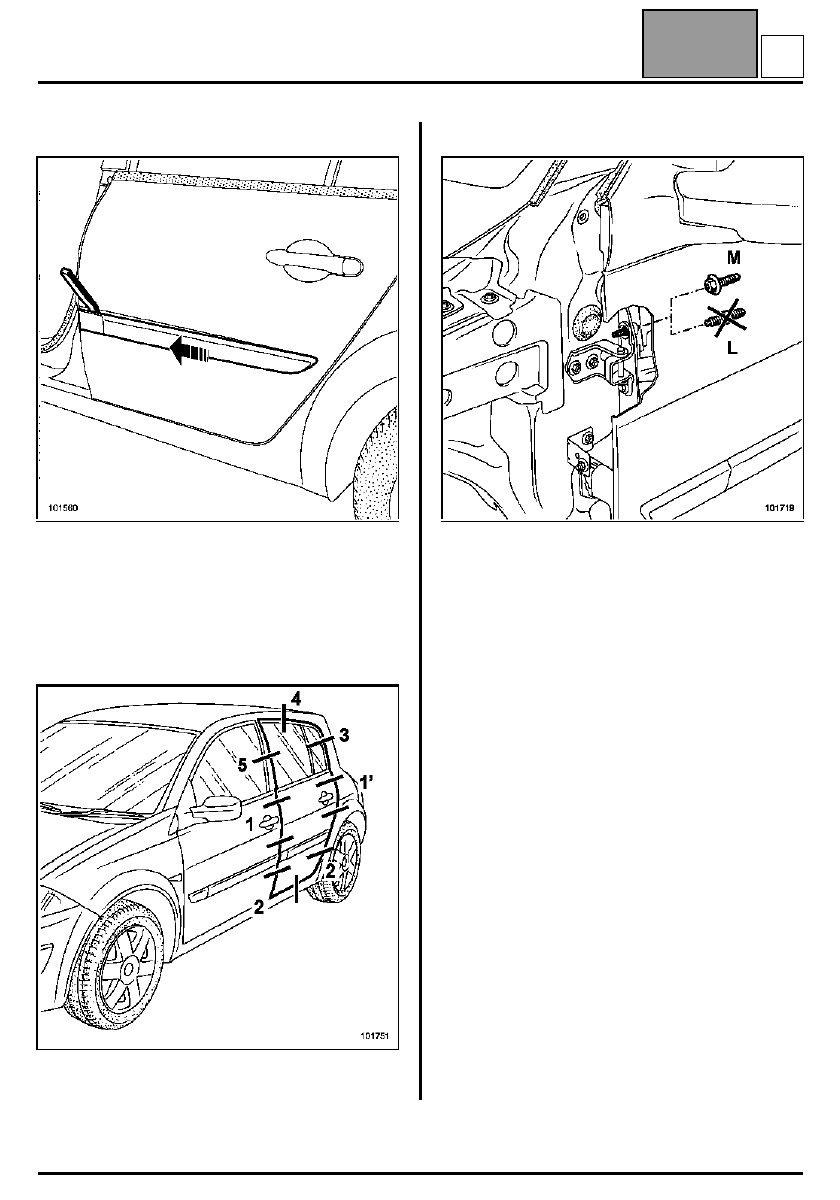

g. Снятие наружной накладки двери

Вставьте приспособление Car. 1363, слегка
нажмите на него и сдвиньте накладку двери по
направлению к передней части автомобиля.

3. РЕГУЛИРОВКА ДВЕРИ

Зоны регулировки

Снимите фиксатор замка двери перед тем, как
приступить к регулировке дверных петель.

Особенности верхней петли:

При выполнении ремонта для обеспечения
регулировки открывающегося элемента
необходимо заменить штатный установочный
болт (L) на специальный болт (M), поставляемый в
запчасти.

ПРИМЕЧАНИЕ:
Для увеличения возможностей регулировки
необходимо увеличить верхние отверстия
заводских петель.

Поставляемые в запчасти петли имеют квадратные
отверстия для регулировки.

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-24

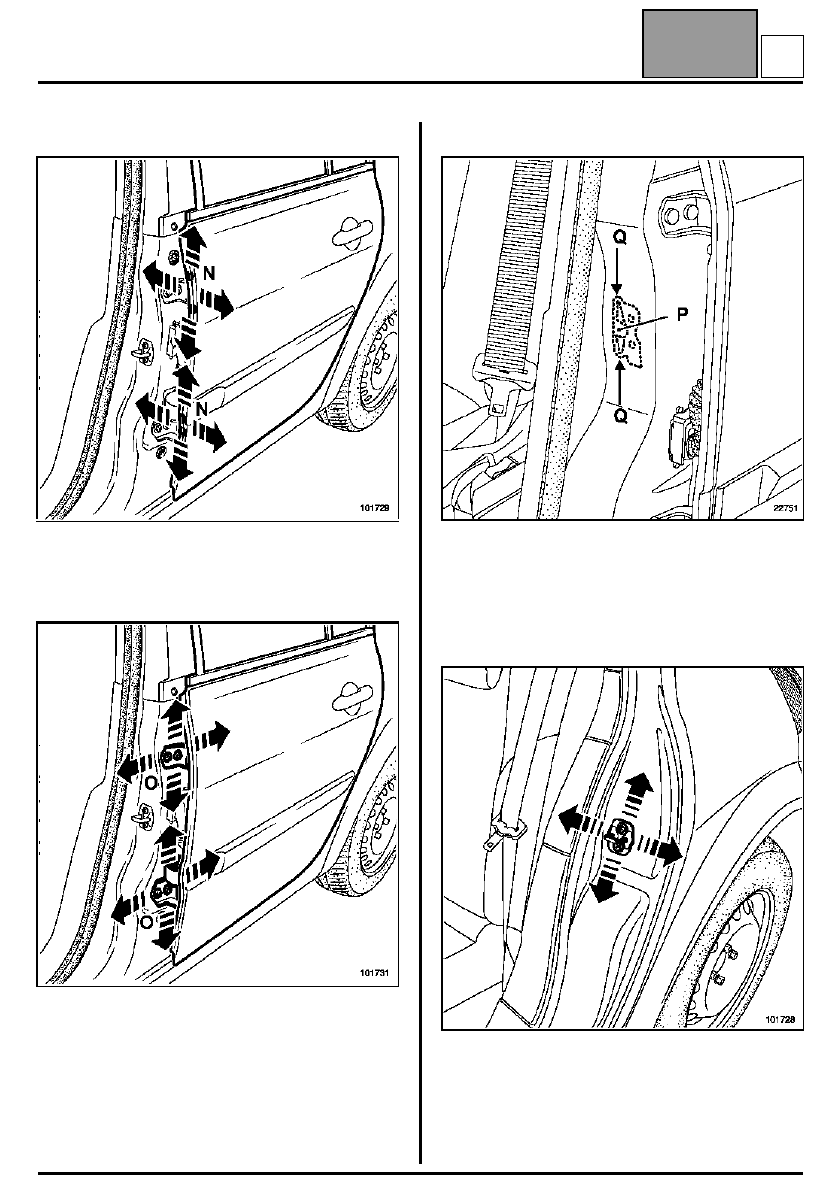

Процедура регулировки

Рекомендуется начинать регулировку в зоне
болтов крепления петель к коробу двери.
Отрегулируйте выступание двери относительно
деталей кузова и положение двери по высоте.

Регулировка положения двери в продольном
направлении производится с помощью болтов (O)
крепления петель к средней стойке. С помощью
этих болтов можно также регулировать положение
двери по высоте.

Проверьте регулировку и затяните болты.

Особенности пластины фиксатора замка двери

Пластина фиксатора замка двери приварена
точечной электросваркой в точке (P) к усилителю
заднего крыла.

Для выполнения операций по регулировке
необходимо деформировать сминаемые части (Q)
пластины.

Данная операция заключается в регулировке
выступания в задней части двери, устранении
заедания и регулировке плотности закрывания
двери. Данную операцию можно выполнить, только
приложив достаточно значительное усилие к
фиксатору замка двери (например, с помощью
молотка).
