Renault Megane 2. Руководство - часть 60





БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-17

2. РАЗБОРКА И СБОРКА ДВЕРИ

Приведенный ниже порядок работ относится к
замене двери.

Особенности снятия каждой детали, закрепленной
на двери, изложены в соответствующей главе
(пример: механизм стеклоподъемника, см.
главу 51A).

ПРИМЕЧАНИЕ:
Разборку двери рекомендуется выполнять до ее
снятия.

СНЯТИЕ

Выполните операции разборки двери в следующем
порядке.

Снимите:

a. Снятие опускного стекла

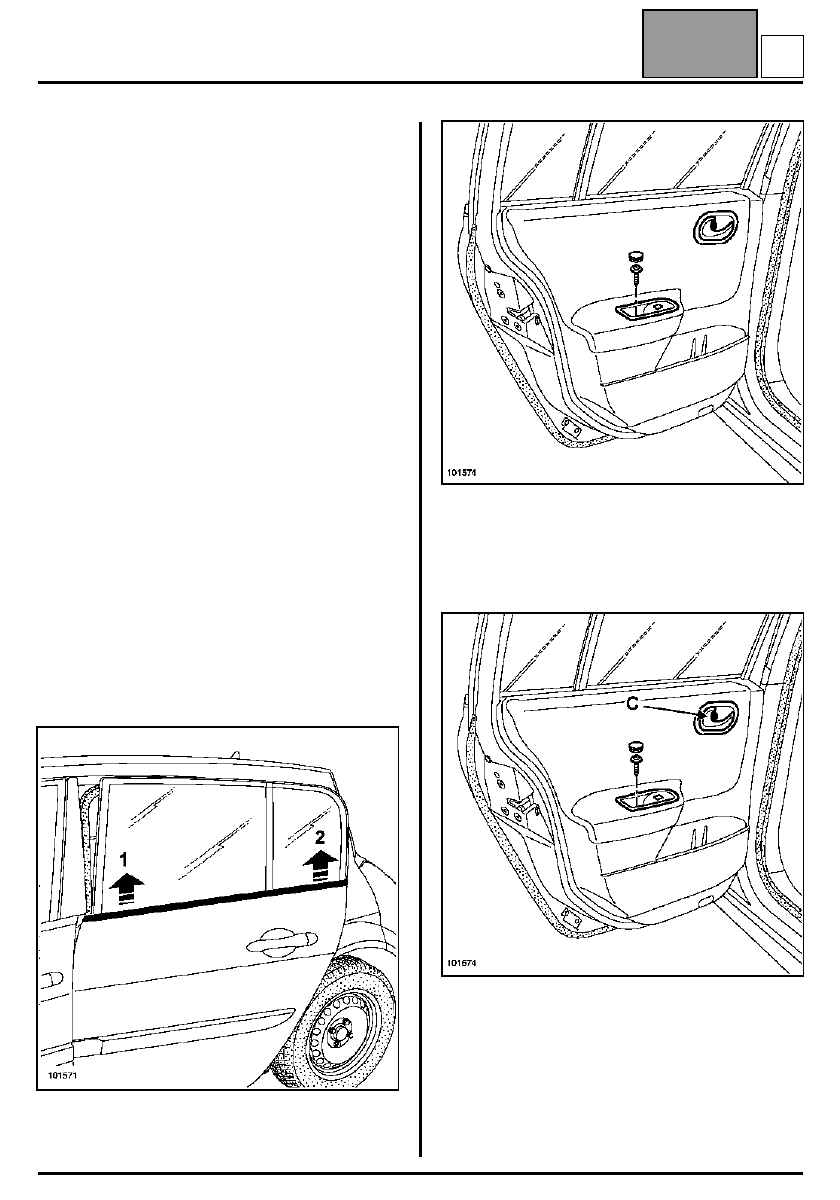

С помощью приспособления Car. 1363 отсоедините
наружный подоконный уплотнитель стекла в
точках (1) и (2).

Снимите накладку и отверните болт крепления
панели переключателя стеклоподъемника,

Снимите панель переключателя
стеклоподъемника.

Снимите накладку и отверните болт крепления (C)
внутренней ручки двери.

a.
b.
c.
d.
e.
f.

g.

опускное стекло,
обивку двери
наружную ручку
замок двери
внутренний подоконный уплотнитель двери
наружный уплотнитель проема двери и
неподвижное стекло
наружную накладку двери

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-18

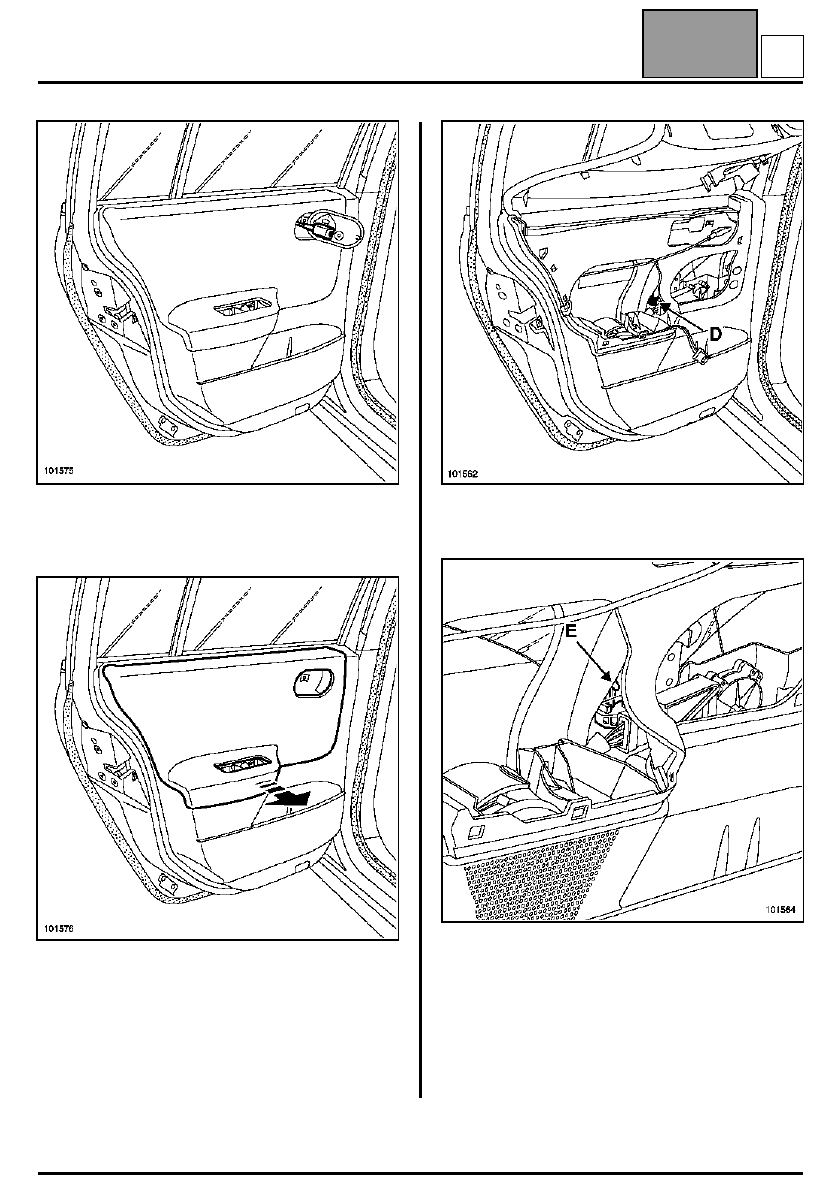

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините люк обивки двери
(примите меры, чтобы не повредить обивку).

Откройте люк.

Закрепите его в открытом положении защитной
лентой.

Установите стекло так, чтобы иметь доступ к
держателю (D).

Сдвиньте выступ (E) держателя (D) при помощи
отвертки и, удерживайте его в этом положении.

Одновременно потяните стекло вверх.

Закрепите стекло защитной лентой в верхнем
положении.

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-19

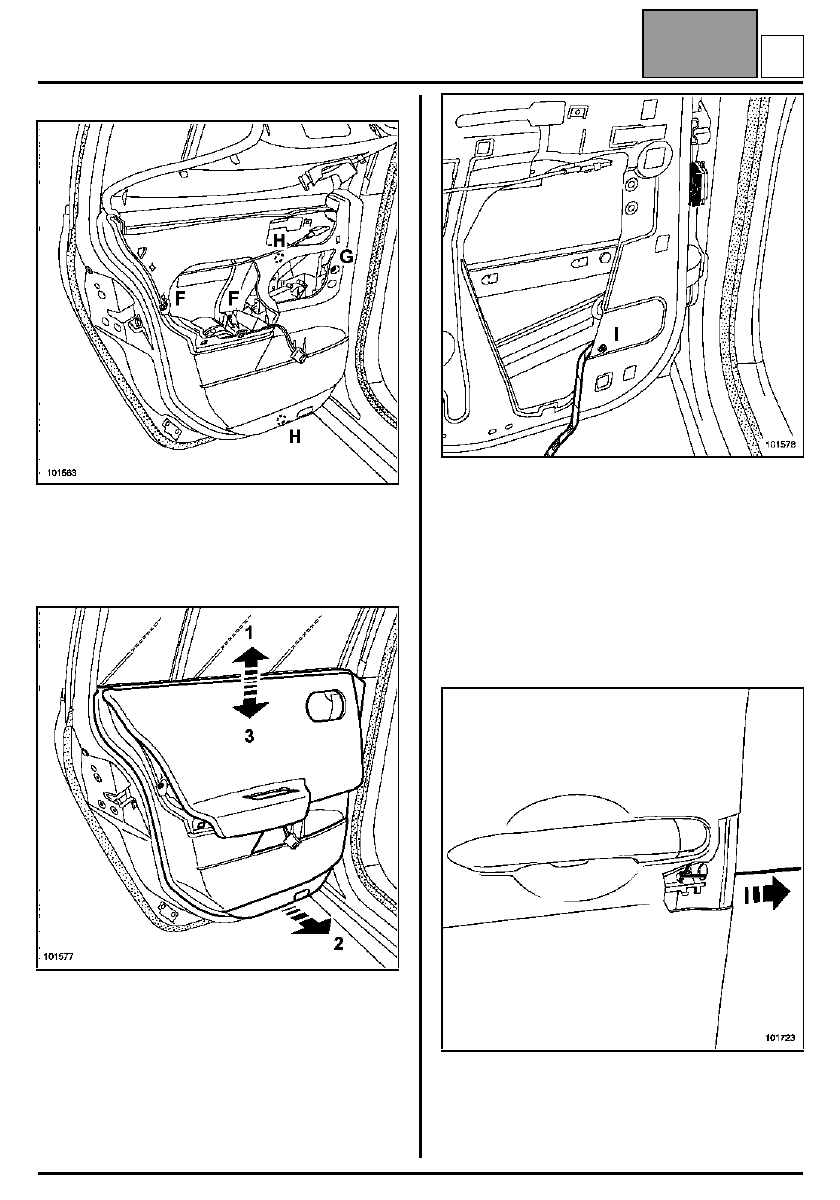

b. Снятие обивки двери

Снимите:
– болты (F),
– два болта крепления электродвигателя

стеклоподъемника (H),

– болт крепления обивки (G).

ПРИМЕЧАНИЕ:
Электродвигатель стеклоподъемника, как и жгут
проводов, крепится на обивке двери.

Отсоедините обивку движением вверх (стрелка 1).

Отодвиньте обивку и отсоедините от короба двери
ползуны стеклоподъемника в нижней части
(стрелка 2).

Сдвиньте обивку вниз (стрелка 3).

Разъедините разъем средней стойки.

Отсоедините держатель (I) и снимите обивку в
сборе с электродвигателем стеклоподъемника и
жгутом проводов.

c. Снятие наружной ручки двери

ПРИМЕЧАНИЕ:
Принципиально порядок снятия не отличается от
описанного для передней двери, иллюстрации
такие же как для передней двери.

Снимите заглушку.

Снимите стопорную пластину цилиндра замка
двери при помощи крючка, изготовленного из
подручных материалов.

Издание 2-е

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя боковая дверь

47A

47A-20

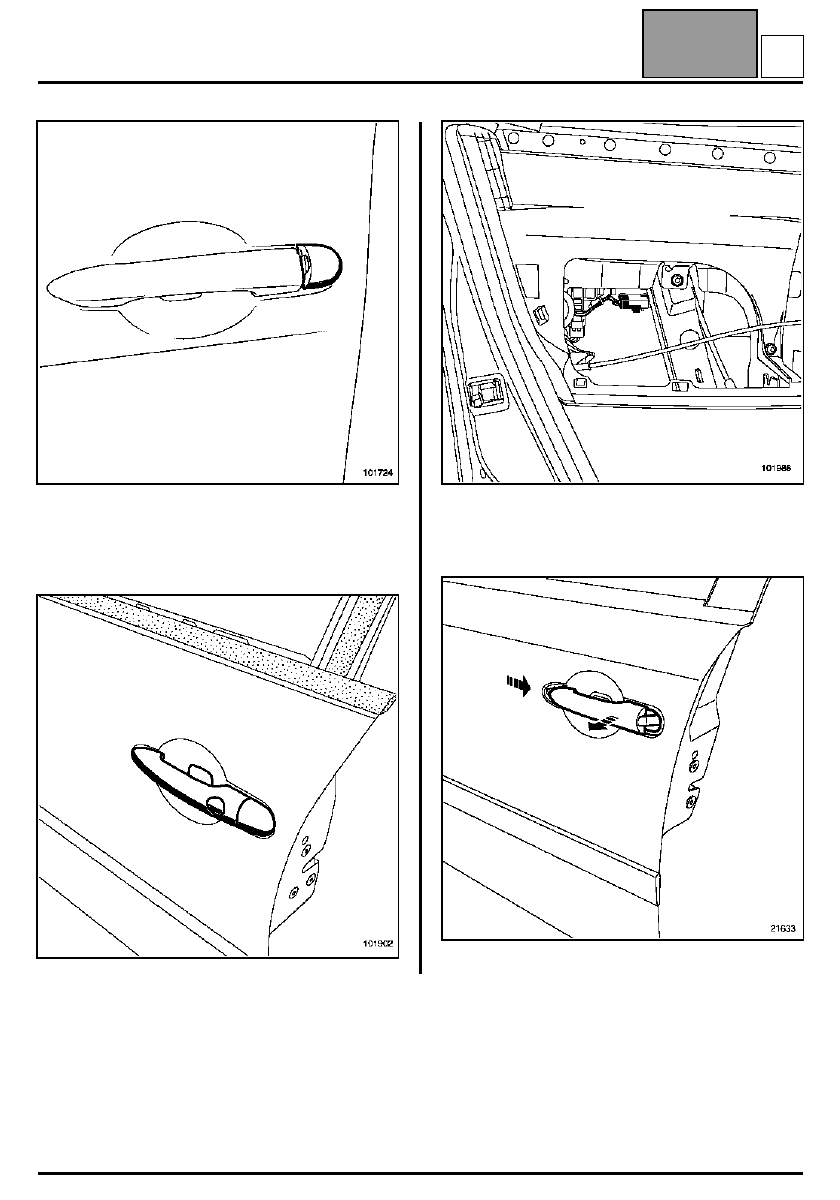

Снимите ложный цилиндр замка.

Особенности автомобилей, оснащенных
системой "свободные руки".

Отсоедините:
– вилочную часть разъема кнопки открывания,
– розеточную часть разъема модуля ручки двери.

Снимите наружную ручку двери.

Издание 2-е

C
