БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-9

3. РЕГУЛИРОВКА ДВЕРИ

Зоны регулировки

Особенности верхнего крепления петли

При ремонте для обеспечения регулировки
выст упания необходимо заменить установочные
штатные шпильки (A) болтами (B), поставляемыми
в запчасти.

ПРИМЕЧАНИЕ:
Для увеличения возможностей регулировки
необходимо увеличить верхние отверстия штатных
петель.

Поставляемые в запчасти петли имеют квадратные
отверстия для регулировки.

Процедура регулировки

Снимите фиксатор замка двери перед тем, как
приступить к регулировке дверных петель.

Рекомендуется начинать регулировку в зоне
болтов крепления (C) петель к коробу двери.
Отрегулируйте выступание двери относительно
деталей кузова и положение двери по высоте.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-10

Регулировка положения двери в продольном
направлении производится с помощью болтов (D)
крепления петель к передней стойке. С помощью
этих болтов можно также регулировать положение
двери по высоте.

Для выполнения этой операции требуется
использовать угловой ключ, чтобы не снимать
переднее крыло.

Проверьте регулировку и затяните болты.

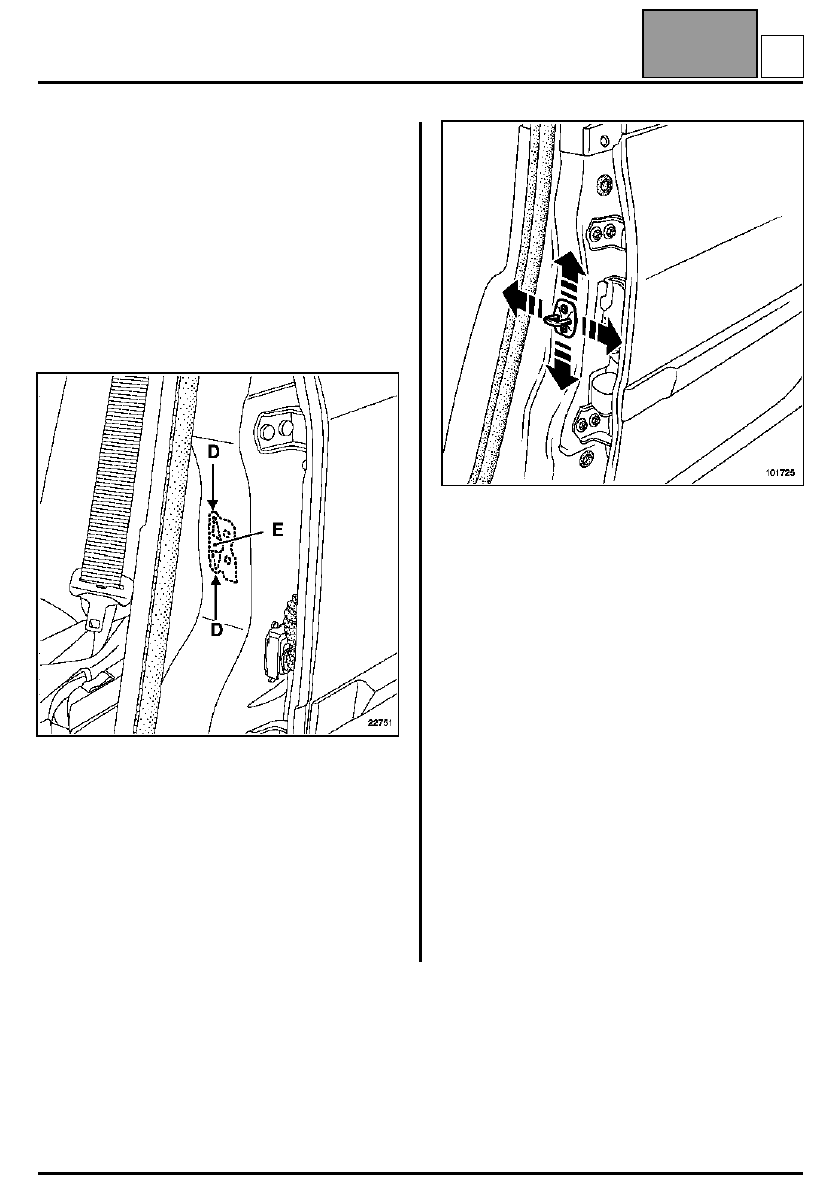

Особенности пластины фиксатора замка двери

Пластина фиксатора замка двери приварена
точечной электросваркой в точке (E) к усилителю с
внутренней части центральной стойки.

Для выполнения операций по регулировке
необходимо деформировать сминаемые части (D)
пластины.

Данную операцию можно выполнить, только
приложив достаточно значительное усилие к
фиксатору замка двери (например, с помощью
молотка).

Регулировка положения фиксатора замка
заключается в регулировке выступания в задней
части двери, устранении заедания и регулировки
плотности закрывания двери.

Для этого отверните болты крепления фиксатора
замка и передвигайте фиксатор замка двери в
направлении, указанном стрелками.

Проверьте регулировку и зафиксируйте дверь в
данном положении.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-11

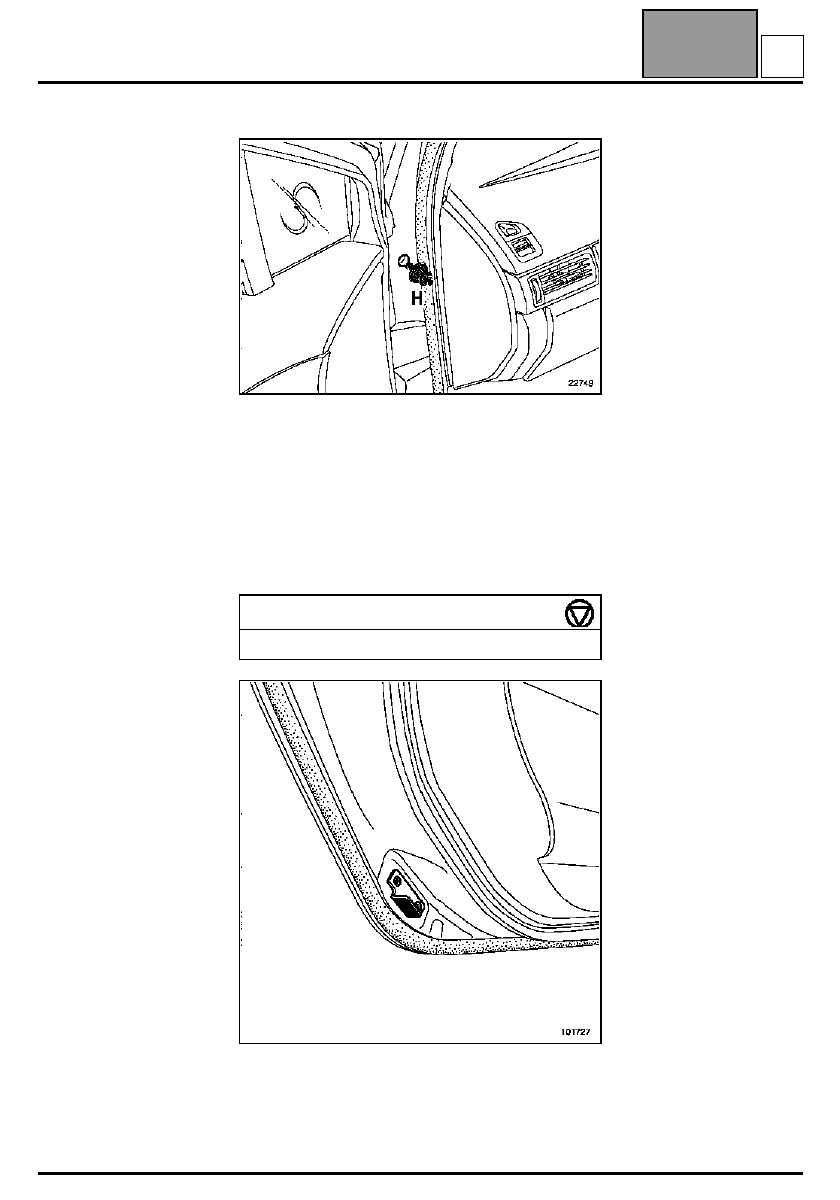

4. ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

ВНИМАНИЕ!
В завершение операций регулировки двери
проверьте наличие и состояние стопора (H).

ПРИМЕЧАНИЕ:
Наличие этого стопора очень важно при лобовом
столкновении. Стопор удерживает дверь в проеме
при столкновении, чем обеспечивается более
эффективное поглощение энергии удара.

ВНИМАНИЕ!
На 3-дверных автомобилях проверьте наличие и
состояние дополнительного стопора,
установленного в нижней части.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления стопора

0,8

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней боковой двери

47A

47A-12

Панель передней боковой двери

Замена этой детали является основной операцией
при боковом ударе.

Сведения по дополнительным деталям или
разборке приведены в соответствующих разделах.

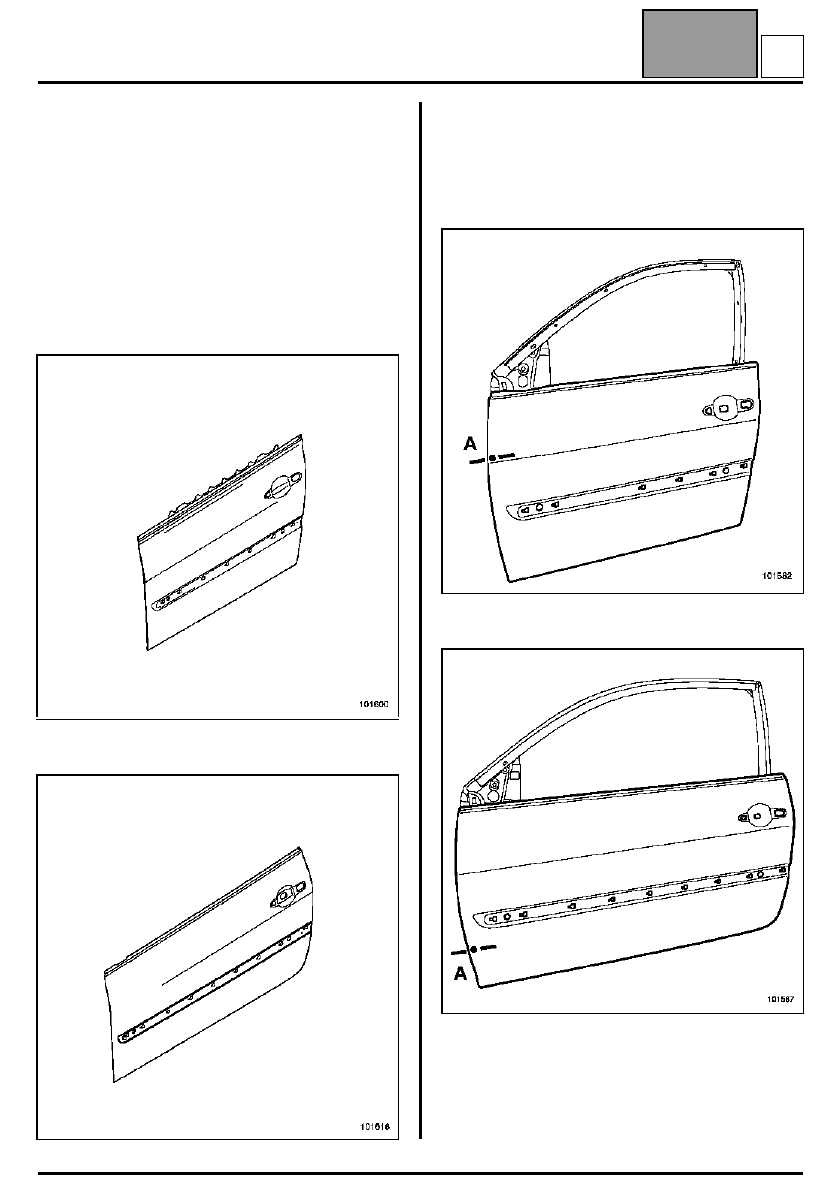

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Верхним усилителем
Звукоизолирующими прокладками

Модификация B

Модификация C

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель двери

0,7

2

Усилитель крепления ремня безопасности 1

Модификация B

Модификация C

Издание 2-е
