БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-5

Снимите стекло.

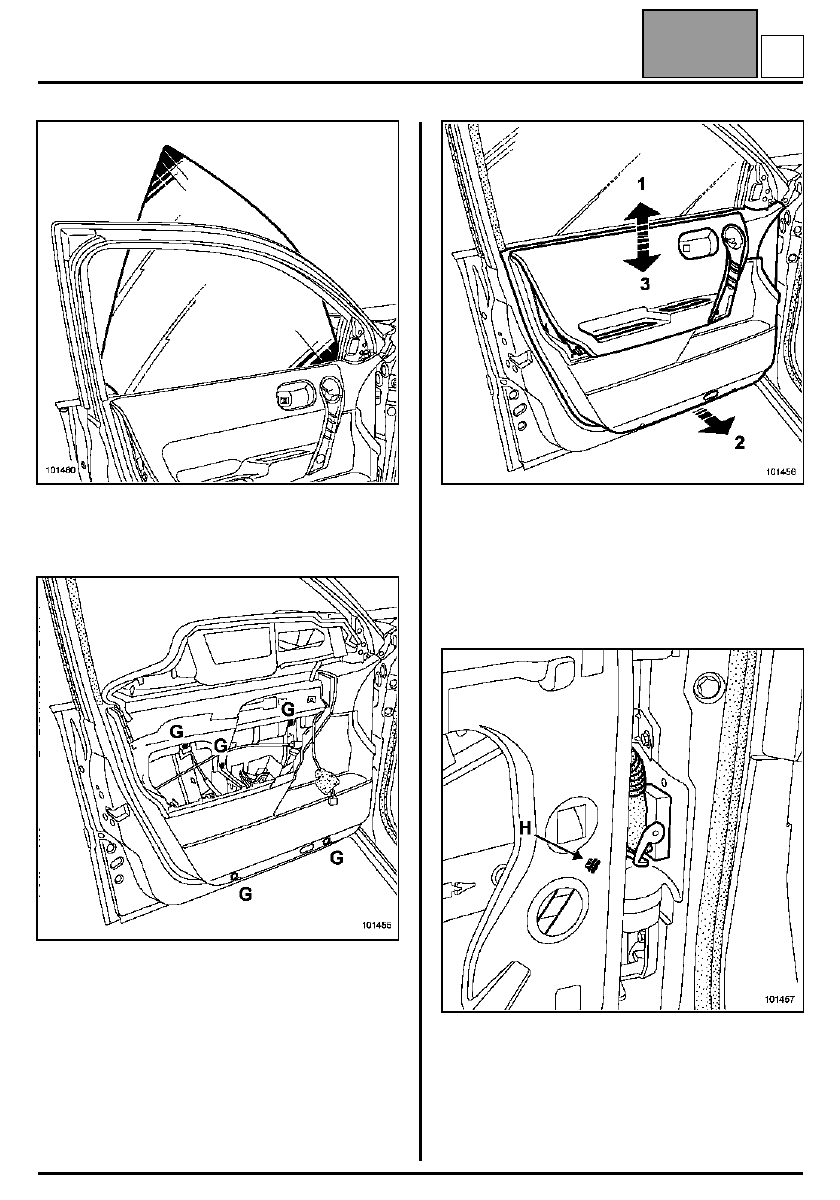

c. Снятие обивки двери

Разъедините разъем замка и два разъема модуля
наружной ручки двери (если ручка оборудована
системой "свободные руки").

Отверните болты (G).

ПРИМЕЧАНИЕ:
Электродвигатель стеклоподъемника, как и жгут
проводов, крепится на обивке двери.

Отсоедините обивку движением вверх (стрелка 1).

Отодвиньте обивку и отсоедините от короба двери
ползуны стеклоподъемника в нижней части
(стрелка 2).

Сдвиньте обивку вниз (стрелка 3).

Разъедините разъем передней стойки.

Отсоедините держатель (H) жгута проводов на
коробе двери.

Снимите обивку двери в сборе с
электродвигателем стеклоподъемника и жгутом
проводов.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-6

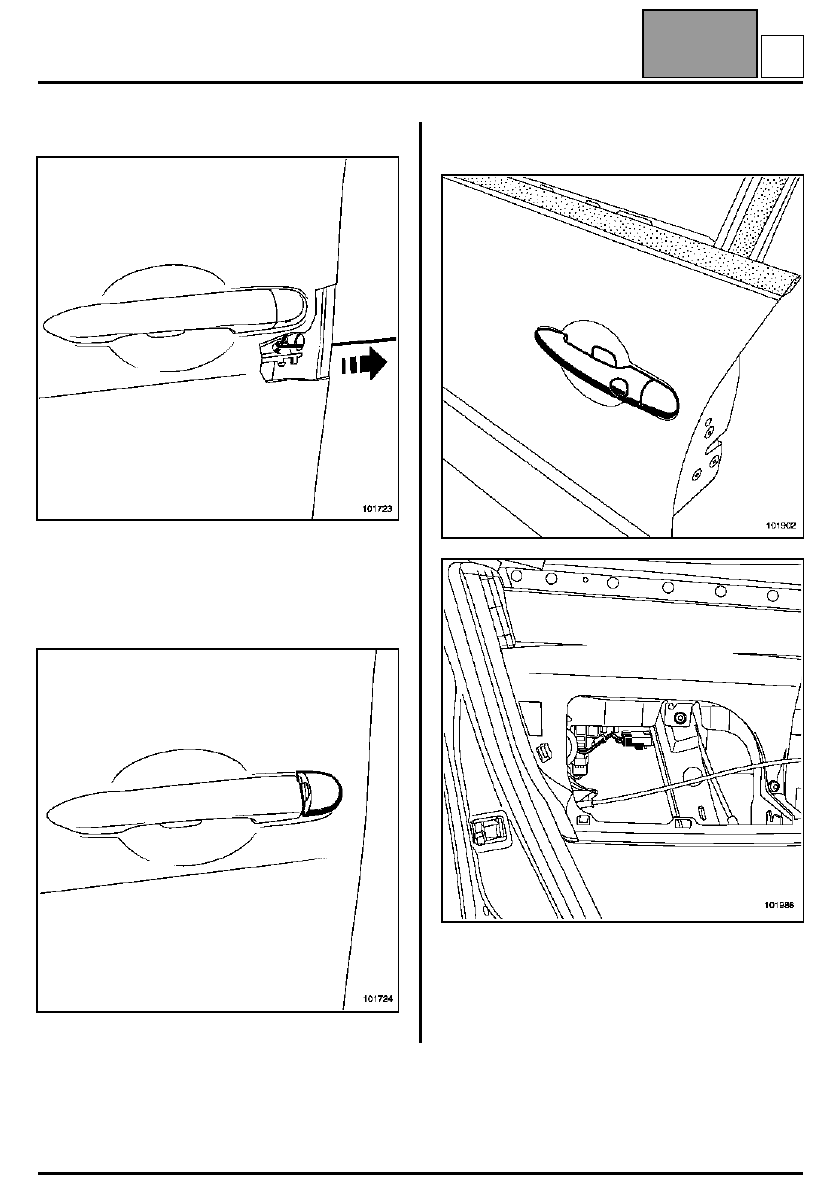

d. Снятие наружной ручки двери

Снимите заглушку.

Снимите стопорную пластину цилиндра замка
двери при помощи крючка, изготовленного из
подручных материалов.

Снимите цилиндр замка.

Особенности автомобилей, оснащенных
системой "свободные руки"

Отсоедините:
– вилочную часть разъема кнопки открывания,
– розеточную часть разъема модуля ручки двери.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-7

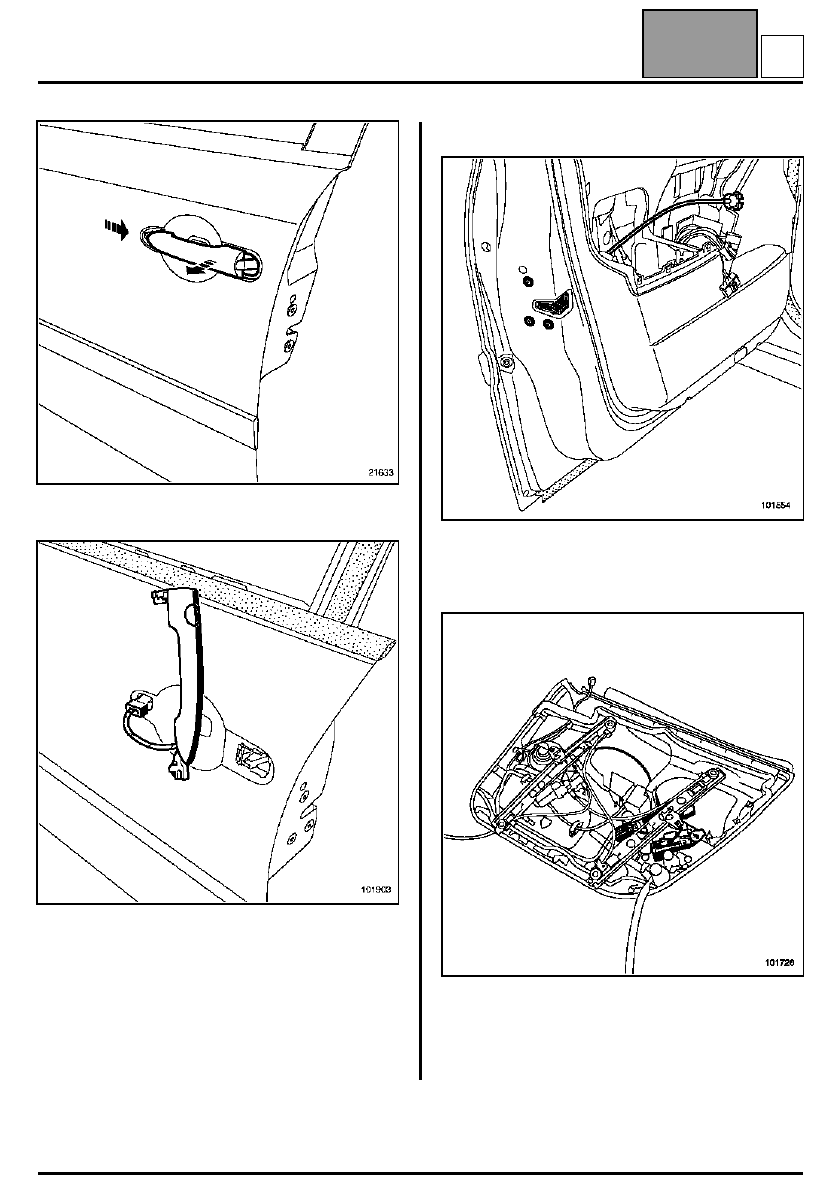

Снимите наружную ручку двери.

ВНИМАНИЕ!
На автомобилях, оборудованных системой
"свободные руки", примите меры, чтобы не
повредить разъем при снятии.

e. Снятие замка двери

Снимите:
– три болта крепления замка двери,
– замок.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Для автомобилей, оборудованных системой
"свободные руки", операции (d) и (e) необходимо
выполнять при снятии обивки двери, оставляя узел
замка на обивке двери.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-8

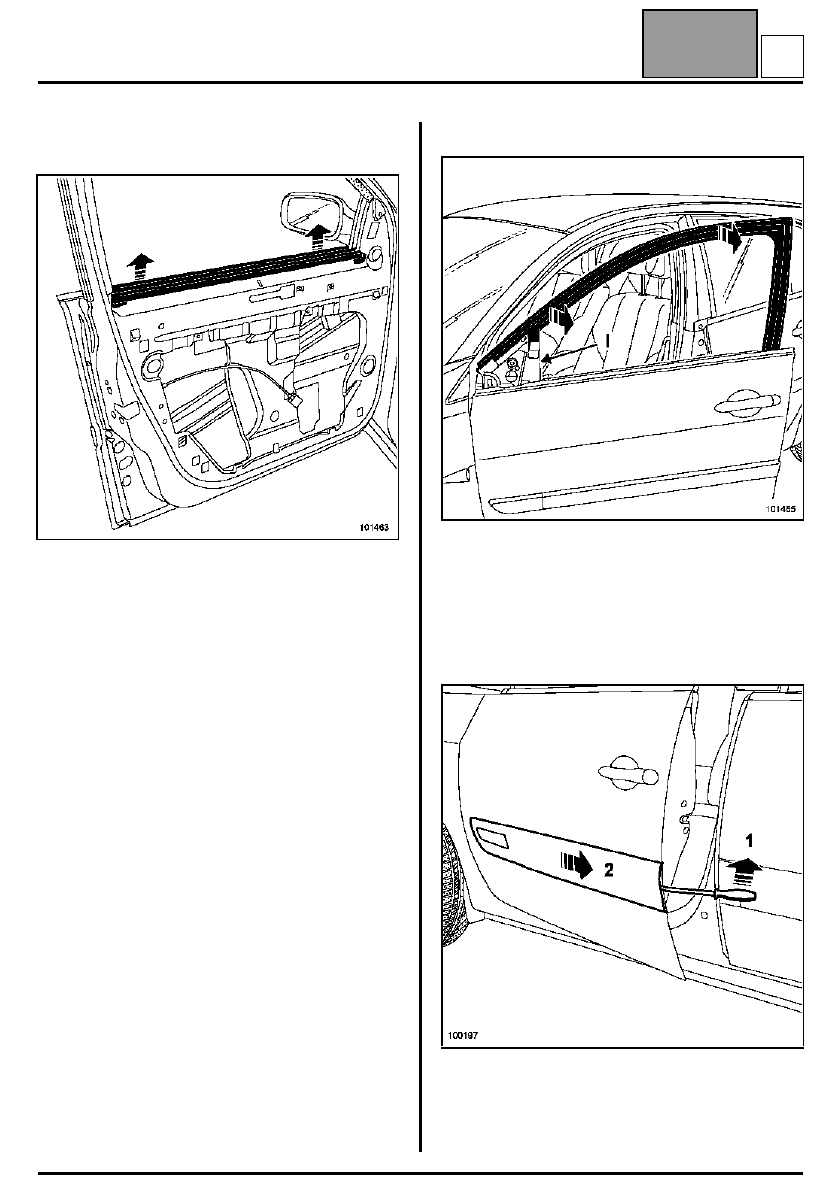

f. Снятие нижнего внутреннего подоконного
уплотнителя двери

Снимите подоконный уплотнитель при помощи
приспособления Car. 1363.

h. Снятие нижнего внутреннего подоконного
уплотнителя двери

Снятие выполняется в том же порядке, что и для
внутреннего подоконного уплотнителя.

g. Снятие наружного уплотнителя проема двери

Снимите уплотнительную прокладку
направляющего желобка стекла (I).

Осторожно отсоедините уплотнитель дверного
проема.

i. Снятие наружной накладки двери

Вставьте рычаг приспособления Car. 1597 и слегка
отодвиньте накладку панели двери в сторону.

Снимите накладку, перемещая по направлению
стрелки 2.

Издание 2-е
