ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

                     Диагностика - Интерпретация неисправностей

36B

36B-24

Электроусилитель рулевого

управления

Vdiag №: 04 и 08

DF057

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ИНФОРМАЦИЯ О СКОРОСТИ ДВИЖЕНИЯ АВТОМОБИЛЯ,
ПЕРЕДАВАЕМАЯ ПО МУЛЬТИПЛЕКСНОЙ СЕТИ

DEF

:  Неисправность мультиплексной сети

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после:
– дорожного испытания.

Убедитесь в наличии напряжения 12 В до замка зажигания на контакте 1 и "массы" на контакте 2
2-контактного разъема черного цвета и в наличии напряжения 12 В после замка зажигания на
контакте 8 8-контактного разъема черного цвета блока рулевой колонки.
При необходимости устраните неисправность.

Проверьте отсутствие оборванных, поврежденных или закороченных проводов в жгуте между
ЭБУ адаптивного усилителя рулевого управления и ЦЭКБС (см. соответствующие типу автомобиля
электросхемы):

8-контактный разъем черного цвета контакт 5

  ЦЭКБС

8-контактный разъем черного цвета контакт 7

  ЦЭКБС

При необходимости замените жгут проводов.

Проведите диагностику мультиплексной сети.

Выполните диагностику АБС.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Обработайте другие возможные неисправности.
Переведите карточку в считывающем устройстве в 1-е фиксированное
положение на 15 секунд.
Установите карточку в считывающем устройстве во 2-е фиксированное
положение.
Удалите информацию о неисправностях из памяти.

DAE X84  V04 V1.1

Издание 3-е

ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

                     Диагностика - Интерпретация неисправностей

36B

36B-25

Электроусилитель рулевого

управления

Vdiag №: 04 и 08

DF059

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

DEF

: Несоответствие

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после:
– запуска двигателя и поворота рулевого колеса из одного крайнего положения

в другое, а затем установки его в положение прямолинейного движения.

Убедитесь в наличии напряжения 12 В до замка зажигания на контакте 1 и "массы" на контакте 2
2-контактного разъема черного цвета и в наличии напряжения 12 В после замка зажигания на
контакте 8 8-контактного разъема черного цвета блока рулевой колонки.
При необходимости устраните неисправность.

Особенности версии программного обеспечения 04: если не было выполнено программирование
датчика угла поворота рулевого колеса при среднем положении рулевого колеса и колесах,
установленных для движения по прямой, определяется неисправность DF059.
Значение параметра PR121 "угол поворота рулевого колеса" выходит за пределы интервала
рабочих значений и все время равно 0°.
Выполните программирование датчика угла поворота рулевого колеса в соответствии с процедурой
CF085 и снова проверьте, есть ли неисправности.

Особенности версии программного обеспечения 08: если неисправность DF059 "Датчик угла
поворота рулевого колеса" является присутствующей, проверьте запомненные контексты. Если
значение параметра PR121 не находится в пределах от -680° до 680°, программирование датчика угла
поворота рулевого колеса было выполнено неправильно, поскольку рулевое колесо не было
установлено в положение для движения по прямой.
Повторите процедуру CF085 и снова проверьте, есть ли неисправности.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

После устранения неисправности запустите двигатель и проверьте, изменяется
ли параметр PR121 при повороте рулевого колеса.
Обработайте другие возможные неисправности.
Переведите карточку в считывающем устройстве в 1-е фиксированное
положение на 15 секунд.
Удалите информацию о неисправностях из памяти.
Поверните рулевое колесо из одного крайнего положения в другое, медленно
установите рулевое колесо в положение, соответствующее прямолинейному
движению и убедитесь в отсутствии неисправностей.

DAE X84  V04 V1.1

Издание 3-е

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-3

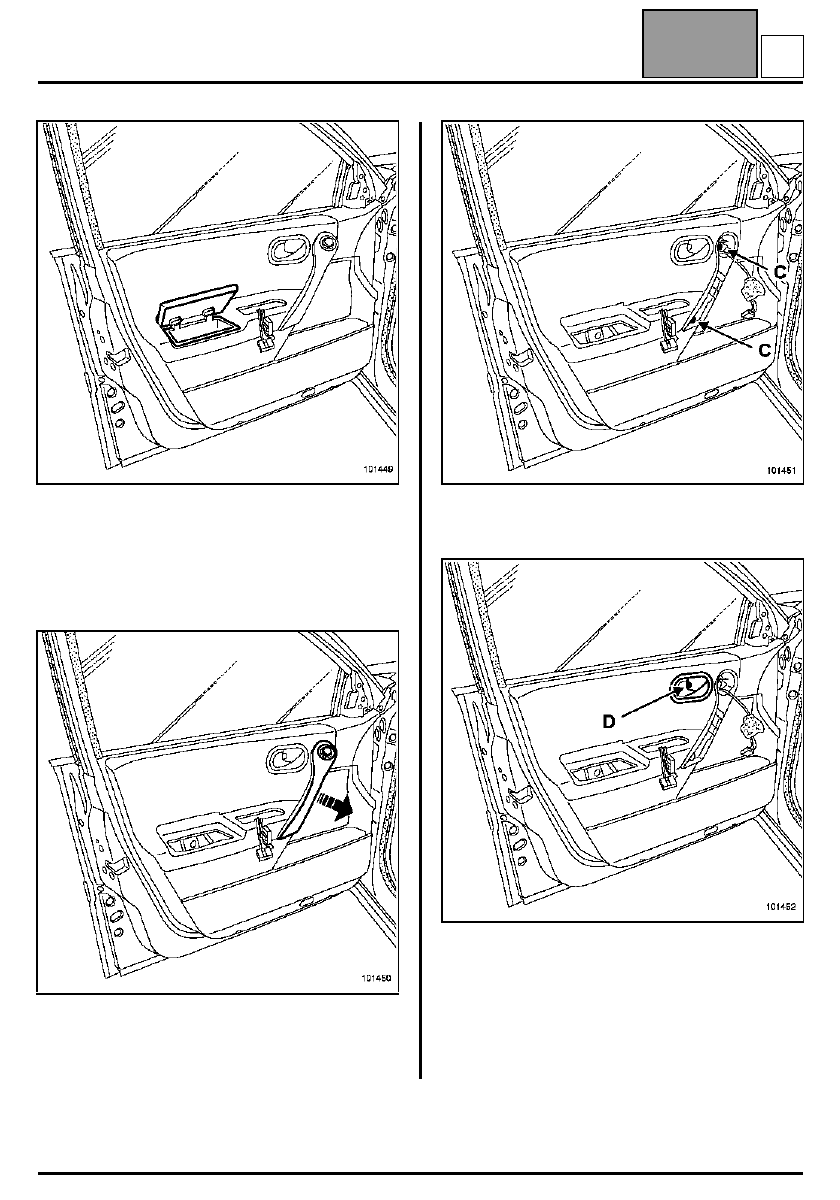

Отсоедините вещевой ящик, отжав пружинные
защелки.

ВНИМАНИЕ!
При выполнении этой операции запрещается
тянуть за крышку.

Отсоедините накладку ручки подлокотника.

Разъедините разъем переключателя наружного
зеркала заднего вида.

Снимите накладку и отверните два болта (C) ручки
подлокотника.

Снимите накладку и отверните болт крепления (D)
внутренней ручки двери.

Издание 2-е

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя боковая дверь

47A

47A-4

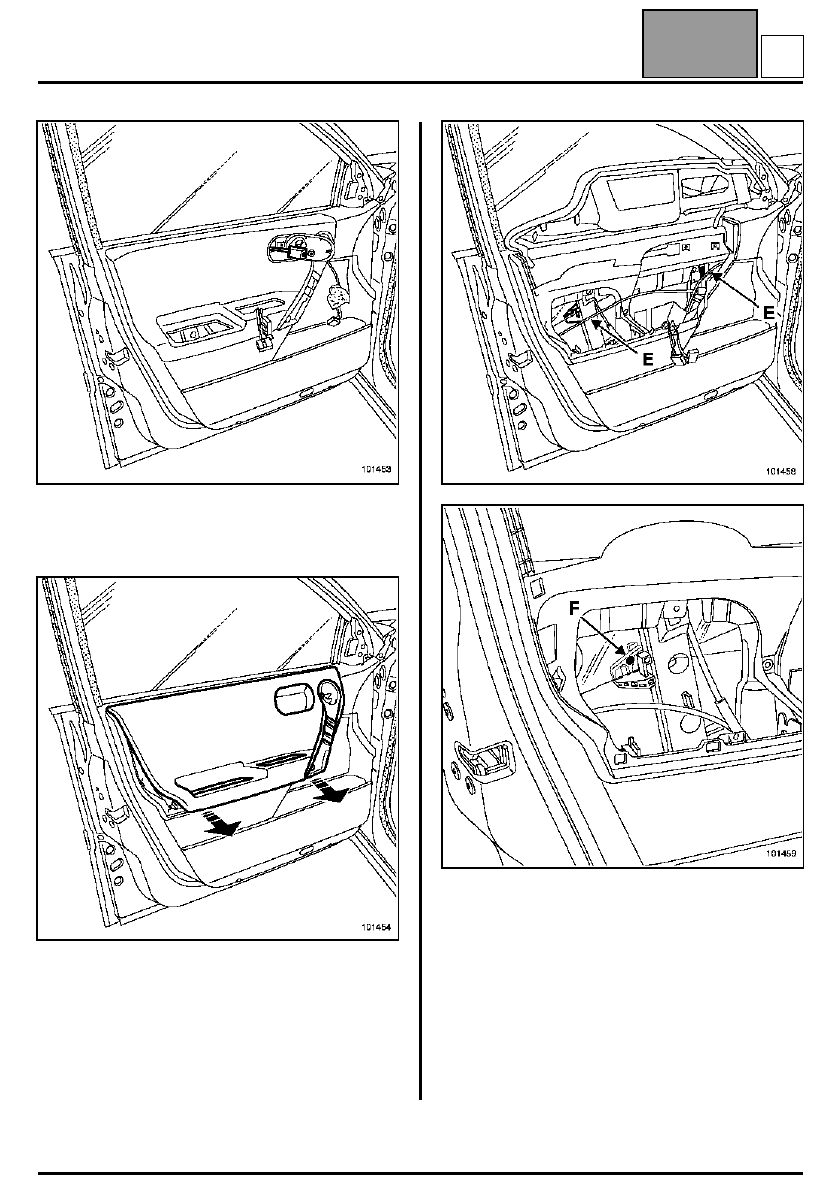

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините верхний люк
обивки двери (примите меры, чтобы не повредить
обивку).

Откройте люк и закрепите его в открытом
положении защитной лентой.

Установите стекло так, чтобы иметь доступ к двум
держателям (E) и (E').

Сдвиньте выступ (F) держателя (E) при помощи
плоской отвертки и, удерживая его в этом
положении, одновременно потяните стекло вверх.

Повторите эту операцию для держателя (E').

ПРИМЕЧАНИЕ:
Для облегчения дост упа к держателю (E')
отсоедините решетку громкоговорителя.
