Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

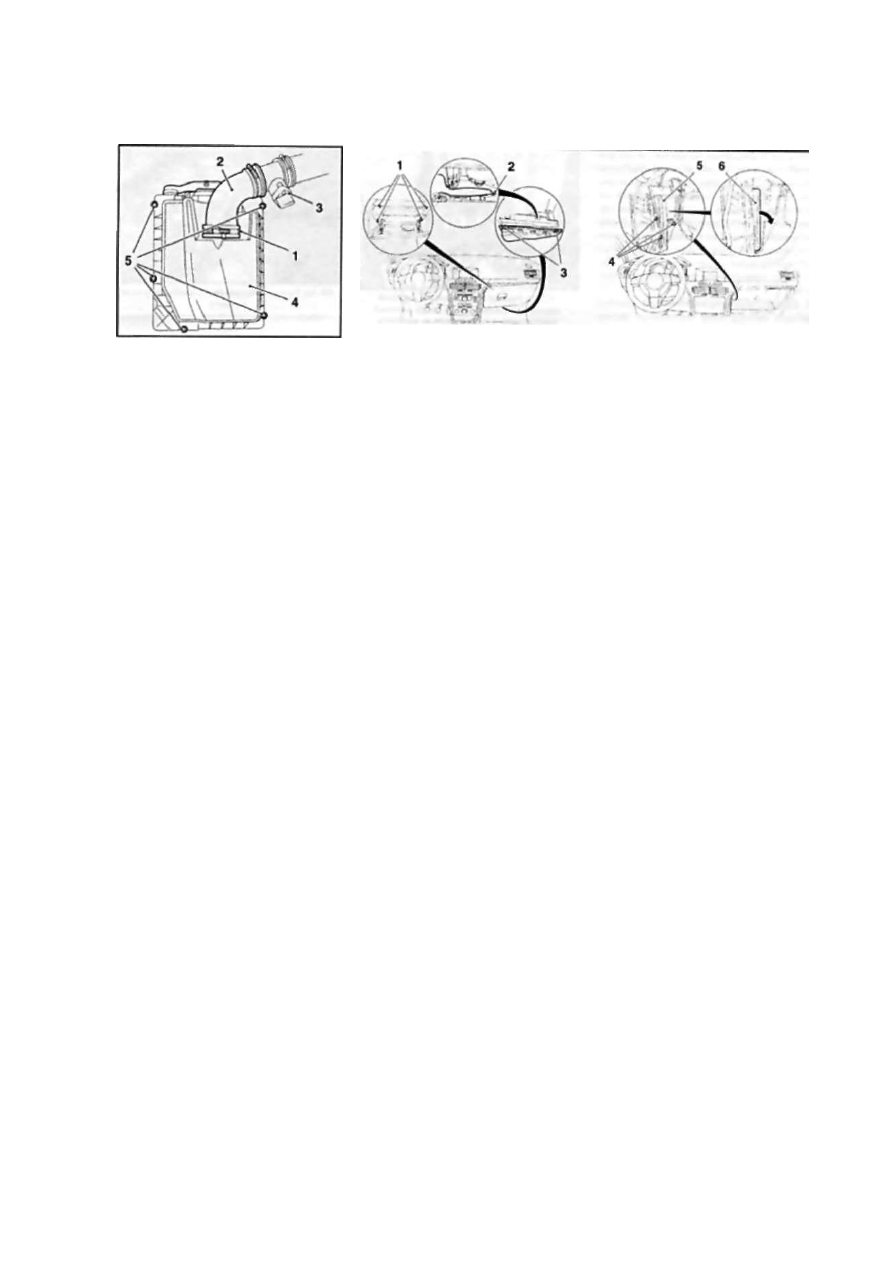

18.2 Воздухоочиститель

1 Хомут крепления воздуховода

2 Воздуховод впускного воздушного

тракта

3 Датчик измерения массового расхода

воздуха

4 Крышка воздушного фильтра

5 Крепежные болты

19.2 Порядок снятия салонного фильтра

Болты крепления главного вещевого 4

ящика 5

Фиксатор 6

Болты крепления верхней декоратив­

ной панели

Болты крепления сервисной крышки

Сервисная крышка

Сменный фильтр

19 Замена салонного

фильтра

21 Проверка оборотов

холостого хода и состава

отработавших газов

2 Проверьте исправность функциониро­

вания, надежность и четкость работы всех

петель, защелок и замков, в случае необ­

ходимости произведите соответствую­

щие регулировки. Проверьте исправность

функционирования единого замка.
3 Проверьте состояние и исправность

функционирования упоров двери задка,

- упоры должны надежно удерживать

дверь в поднятом положении. Замените

вышедшие из строя компоненты.

18 Замена фильтрующего

элемента

воздухоочистителя

1 Воздухоочиститель установлен в пра­

вом переднем углу двигательного отсека.
2 Для извлечения сменного элемента

необходимо отсоединить воздуховод

впускного воздушного тракта от корпу­

са воздухоочистителя (см. сопр. иллю­

страцию) вместе с установленным на

нем датчиком измерения массового рас­

хода воздуха, при необходимости рас­

соедините разъем электропроводки дат­

чика. Отверните крепежные болты и сни­

мите крышку фильтра.

3 Извлеките фильтрующий элемент,

протрите внутренние поверхности крыш­

ки и корпуса воздухоочистителя сухой

ветошью и установите новый сменный

элемент. Сборка производится в обрат­

ном порядке. Внимание: На заводе-из­

готовителе крышка воздуха очистителя

закрепляется саморезами, они могут

быть использованы не более 10 раз.

Если крышка перестает плотно удержи­

ваться на корпусе воздухоочистителя,

необходимо просверлить в местах креп­

ления отверстия подходящего диамет­

ра и использовать для крепления крыш­

ки обычные болты с гайками.

1 Салонный фильтр расположен в про­

странстве под ветровым стеклом за кон­

сольной секцией панели приборов и

предназначен для очистки поступающе­

го в салон воздуха от пыли, копоти, пыль­

цы и спор. При эксплуатации в услови­

ях сильной запыленности и загазован­

ности воздуха замену фильтрующего

элемента следует производить чаще, чем

указано в графике ТО. Замечание: На

модели, оборудованные кондиционером

воздуха, устанавливаются простые пыле­

вые фильтры, на автомобили без систе­

мы К/В - фильтры с угольным наполне­

нием. При замене новый фильтрующий

элемент должен соответствовать по

марке с заменяемым.

2 Для извлечения фильтрующего эле­

мента

 (см. сопр. иллюстрации) пред­

варительно открутите 4 болта и сними­

те вещевой ящик, не забудьте рассое­

динить разъем электропроводки. При

соответствующей комплектации сними­

те декоративную крышку центральной

консоли со стороны ножного колодца

переднего пассажира (см. Главу 11).

Снимите рукав подачи воздуха в пасса­

жирский ножной колодец, для чего из­

влеките фиксатор. Выкрутите 3 болта

крепления сервисной крышки, снимите

крышку и извлеките фильтр.

3 Установка производится в обратном

порядке. Замечание: При установке

нового фильтрующего элемента обрати­

те внимание какой стороной он должен

устанавливаться вперед - см. прилага­

ющуюся к фильтру инструкцию.

20 Замена рабочего элемента

топливного фильтра -

дизельные модели

См. Раздел 8

На интенсивно эксплуатируемых автомо­

билях (такси, прокат) данная проверка

должна производиться ежегодно, при

нормальных условиях эксплуатации до­

статочно будет выполнять ее раз в два

года. Проверка заключается в тестиро­

вании системы управления двигателем

с помощью специального прибора, под­

ключаемого к диагностическому разъе­

му (см. Главу 5). В процессе диагности­

ки из памяти электронного модуля уп­

равления двигателем (ЕСМ) считывают-

ся коды неисправностей. Ввиду необхо­

димости использования специального

дорогостоящего оборудования, подобно­

го рода диагностику производят в усло­

виях станции техобслуживания. Контроль

состава отработавших газов производит­

ся при помощи специального газоана­

лизатора и обычно входит в число штат­

ных проверок, проводимых при прохож­

дении автомобилем государственного

техосмотра. При желании данная про­

верка может быть произведена на боль­

шинстве станций техобслуживания.

22 Замена свечей зажигания

(бензиновые модели)

Внимание: в электронной системе за­

жигания, генерируется очень высокое

напряжение' Будьте внимательны, со­

блюдайте все необходимые меры пре­

досторожности при обслуживании лю­

бых компонентов системы, включая не

только основные (модуль зажигания), но

также и сопутствующие, такие как свеч­

ные разъемы, тахометр и прочее обору­

дование!

1 Правильностью функционирования

свечей зажигания в значительной мере

определяется эффективность отдачи

двигателя. Важно, чтобы на двигатель

были установлены свечи именно того

типа, который указывается заводом-из­

готовителем (см. Спецификации). По­

пытки «улучшить» двигатель путем уста-

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

117

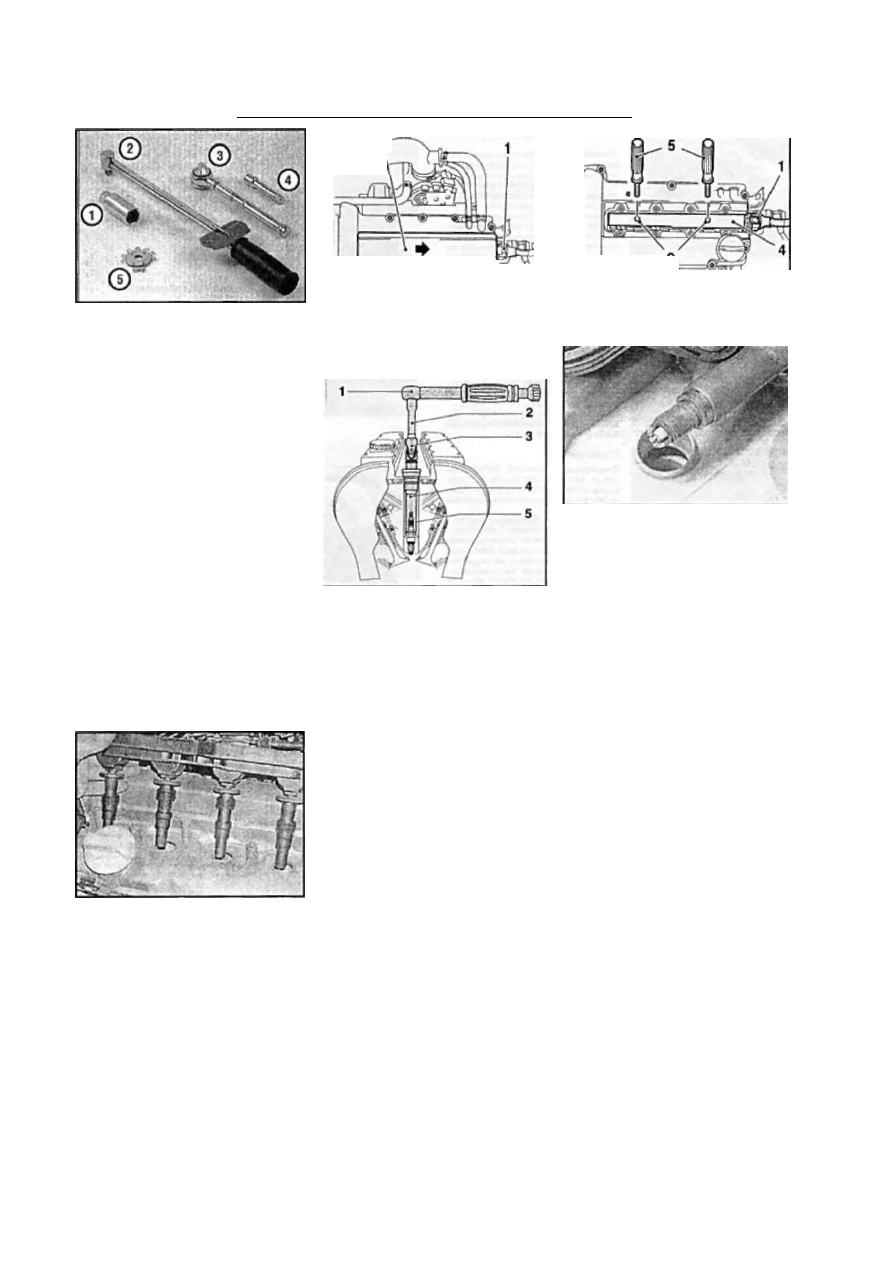

22.2 Инструменты, необходимые при

замене свечей зажигания

Свечная головка - Оборудована

специальным эластичным вкладышем,

исключающим возможность случай­

ного повреждения фарфорового

изолятора при выворачивании свечи.

' Динамометрический ключ - Не

входя в число обязательных инстру­

ментов, обеспечивает надежную

гарантию правильности усилия

затягивания свечей зажигания.

I

 Храповой привод - Применяется в

комплекте со свечной головкой и

динамометрическим ключом.

Удлинитель - В зависимости от

модели и комплектации ее вспомога­

тельными агрегатами доступ к

свечам зажигания может быть

ограничен в различной степени,

поэтому применение удлинителей

соответствующей формы и конструк­

ции позволит в значительной мере

облегчить выполнение процедуры.

Инструмент для измерения и

корректировки межэлектродных

зазоров свечей зажигания •

Выпускается несколько типов

подобного рода инструментов -

удостоверьтесь, что инструмент

укомплектован щупом, соответствую­

щим по размеру зазорам свечей

Вашего автомобиля.

22.3  М о д у л ь зажигания в извлеченном

п о л о ж е н и и

новки более дорогих и на первый взгляд
лучших свечей скорее всего приведут к
обратному результату. На исправном

двигателе необходимость во внеплано­

вом обслуживании свечей зажигания
возникает крайне редко, не следует без
необходимости выкручивать свечи для
проверки. Во избежание случайного по­
вреждения электродов, не следует про­
изводить обслуживание и чистку свечей
без применения специального оборудо­
вания.

(00*Г 2

22.4 Снятие крышки  м о д у л я зажигания

1 Штекер электропроводки

2 Крышка модуля зажигания

3 Резьбовые отверстия под установку

рукояток

Корпус модуля зажигания

Специальные рукоятки

22.5 Выворачивание свечи зажигания

из глубокой ниши при помощи специ­

ального ключа

7 Вороток с храповым приводом

2 Удлинитель

3 Карданный шарнир

4 Свечная головка (с эластичным

вкладышем)

5 Свеча зажигания

2 Для замены свечей зажигания необ­
ходимо наличие специальной свечной
головки (16 мм) в комплекте с удлини­

телем, карданным шарниром и динамо­

метрическим ключом

 (см. сопр. иллю­

страцию). Использование динамомет­
рического ключа позволит добиться пра­
вильного усилия затягивания свечей.
Внимание: Используйте свечной ключ
с эластичным вкладышем для предотв­

ращения повреждения изолятора свечи!

3 Все, рассматриваемые в данном Ру­
ководстве, модели оборудованы модулем
зажигания. Он установлен между корпу­
сами распределительных валов, непос­
редственно над свечами зажигания (см.

сопр. иллюстрацию). Внимание: Все
работы по замене свечи следует выпол­
нять только на холодном двигателе (тем­
пература двигателя допускает прикос­

новение рукой) - в противном случав при
извлечении свечей на горячем двигате­

ле можно повредить внутреннюю резь­

бу отверстия под установку свечей на
головке блока цилиндров.
4 Перед снятием модуля на моделях

1.8 л снимите крышку двигателя (см.

22.10 В стандартную комплектацию

многих  м о д е л е й входят многоэлектрод­

ные свечи зажигания

Главу 2), а на

 моделях с рабочим объе­

мом 1.6 л отделите кабельный канал от
головки блока цилиндра. Отсоедините от

модуля зажигания электропроводку и

снимите крышку модуля в направлении
указанном стрелкой

 (см. сопр. иллюс­

трацию).  З а м е ч а н и е : В зависимости от

модели направление стрелки может
быть различным. Выверните крепежные
винты, вверните в центральные резьбо­
вые отверстия модуля специальные ру­

коятки, а при их отсутствии пару длин­

ных болтов подходящего диаметра с
соответствующим шагом резьбы, и сни­
мите модуль с головки блока.  З а м е ч а ­
н и е : Данные рукоятки используются так

же с целью предотвращения ожогов рук

при извлечении модуля зажигания на
горячем двигателе.
5 Свечи зажигания глубоко утоплены

в свечные ниши, поэтому для их вывора­

чивания понадобится удлинитель приво­

да ключа

 (см. сопр. иллюстрацию).

Надев на свечу головку, подсоедините

привод и, аккуратно вращая ворот про­
тив часовой стрелки, выверните свечу.
6 Сверьте вывернутую свечу с картой
состояний, приведенной на фотографи­
ческой вставке на стр. 118, что позволит
качественно оценить общее состояние

двигателя.

7 Проверка состояния све чей дает хо­
рошее представление о состоянии двига­
теля. Если на изоляторе центрального
электрода полностью отсутствуют  с л е ­
ды каких-либо отложений, это говорит о

переобеднении воздушно-топливной
смеси, либо о том, что используется чрез­
мерно «горячая» свеча (отвод тепла от изо­
лятора к корпусу на «горячих» свечах про-

118

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

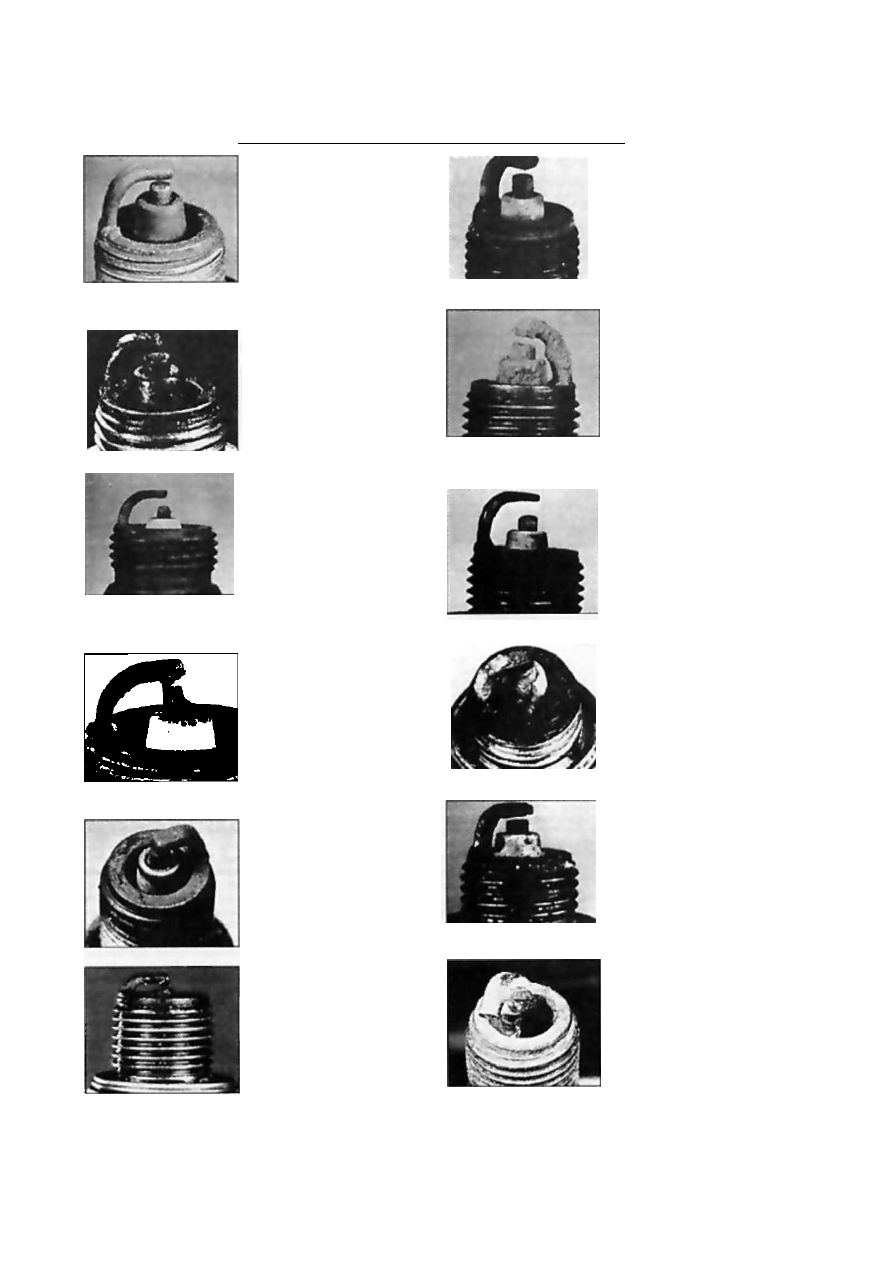

Угольные отложения

Симптомы: Наличие сажи указывает

на переобогащение топливно-еоздуш-

ной смеси или слабую интенсивность

искры. Вызывает пропуски зажигания,

затрудняет запуск и приводит к неста­

бильности работы двигателя.

Рекомендации: Проверьте не за­

бит ли воздухоочиститель, не слиш­

ком ли высок уровень топлива в по­

плавковой камере, не заклинена ли

воздушная заслонка и не слишком

ли изношены контакты. Попробуй­

те использовать свечи с более длинным изолятором, что повышает

сопротивляемость загрязнению.

Замасливание

Симптомы: Замасливание свечи

вызывается износом маслоотража-

тельных колпачков. Масло попада­

ет в камеру сгорания через изно­

шенные направляющие клапанов

или поршневые кольца. Вызывает

пропуски зажигания, затрудняет за­

пуск и приводит к нестабильности

работы двигателя.

Рекомендации: Произведите ме­

ханические восстановительные ра­

боты и замените свечи.

Перегрев

Симптомы: Пористый, белый изо­

лятор, эрозия электродов и отсут­

ствие каких-либо отложений. При­

водит к сокращению срока службы

свечи.

Рекомендации: Проверьте соответ­

ствует ли требованиям Специфика­

ций калильное число установленных

свечей, правильно ли выставлен угол

опережения зажигания, не подается

ли слишком бедная топливно-воз-

душная смесь, нет ли утечек вакуума

впускного трубопровода и но закли­

нены ли клапаны. Проверьте так же

уровень охладителя и не закупорен

ли радиатор.

Слишком раннее

зажигание

Симптомы: Электроды оплавле­

ны. Изолятор имеет белый цвет, но

может быть и загрязнен вследствие

пропусков зажигания или попада­

ния в камеры сгорания посторон­

них частиц. Может привести к вы­

ходу двигателя из строя.

Рекомендации: Проверьте калиль­

ное число установленных свечей,

угол опережения зажигания, каче­

ство смеси (не слишком ли обед­

нена), не закупорена ли система ох­

лаждения и нормально ли функци­

онирует система смазки.

Электропроводящий

глянец

Симптомы: Изолятор имеет желто­

ватый цвет и полированный вид. Го­

ворит о внезапном повышении тем­

пературы в камерах сгорания при

резком ускорении. Обычные отло­

жения при этом оплавляются, при­

обретая вид лакового покрытия.

Приводит к пропускам зажигания

при высоких скоростях движения.

Рекомендации: Смените свечи

(более холодные, при сохранении

манеры езды).

Замыкание электродов

Симптомы: Отходы продуктов сго­

рания попадают в межэлектродное

пространство. Твердые отложения

скапливаются, образуя перемычку

между электродами. Приводит к от­

казу зажигания в цилиндре.

Рекомендации: Удалите отложе­

ния из межэлектродного простран­

ства.

Нормальное состояние

свечи

Симптомы: Серо-коричневый цвет

и легкий износ электродов. Ка­

лильное число свечей соответству­

ет типу двигателя и общему его со­

стоянию.
Рекомендации: При замене све­

чей устанавливайте свечи того же

типа.

Пеплообразование

Симптомы: Мягкие коричневатого

цвета отложения на одном или обо­

их электродах свечи. Источником их

образования являются применяе­

мые присадки к маслу и/или топ­

ливу. Чрезмерное накопление мо­

жет привести к изоляции электро­

дов и вызвать пропуски зажигания

и нестабильную работу двигателя

при ускорении.
Рекомендации: При быстром на­

коплении отложений поменяйте

маслоотражательные колпачки, что

предотвратит попадание масла в

камеры сгорания. Попробуйте сме­

нить марку топлива.

Износ

Симптомы: Скругление электродов

с небольшим скоплением отложе­

ний на рабочем конце. Цвет нор­

мальный. Приводит к затруднению

запуска двигателя в холодную влаж­

ную погоду и повышению расхода

топлива.
Рекомендации: Поменяйте свечи

на новые, того же типа.

Детонация

Симптомы: Изоляторы могут ока­

заться сколотыми или треснутыми.

К повреждению изолятора может

привести также неаккуратная тех­

ника регулировки свечного зазора.

Может привести к повреждению

поршней.

Забрызгивание

Симптомы: После пропусков зажи­

гания в течение длительного про­

межутка времени отложения могут

разрыхляться при сохранении ра­

бочей температуры в камере сго­

рания. При высоких скоростях от­

ложения хлопьями отрываются от

поршня и налипают на горячий изо­

лятор, вызывая пропуски зажигания.

Рекомендации: Замените свечи

или зачистите и установите на ме­

сто старые.

Механические

повреждения

Симптомы: Могут быть вызваны

попаданием посторонних материа­

лов в камеру сгорания или возник­

нуть при ударе поршня о слишком

длинную свечу. Приводят к отказу

функционирования цилиндра и к по­

вреждению поршня.

Рекомендации: Удалите из двига­

теля посторонние частицы и/или

замените свечи.

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

119

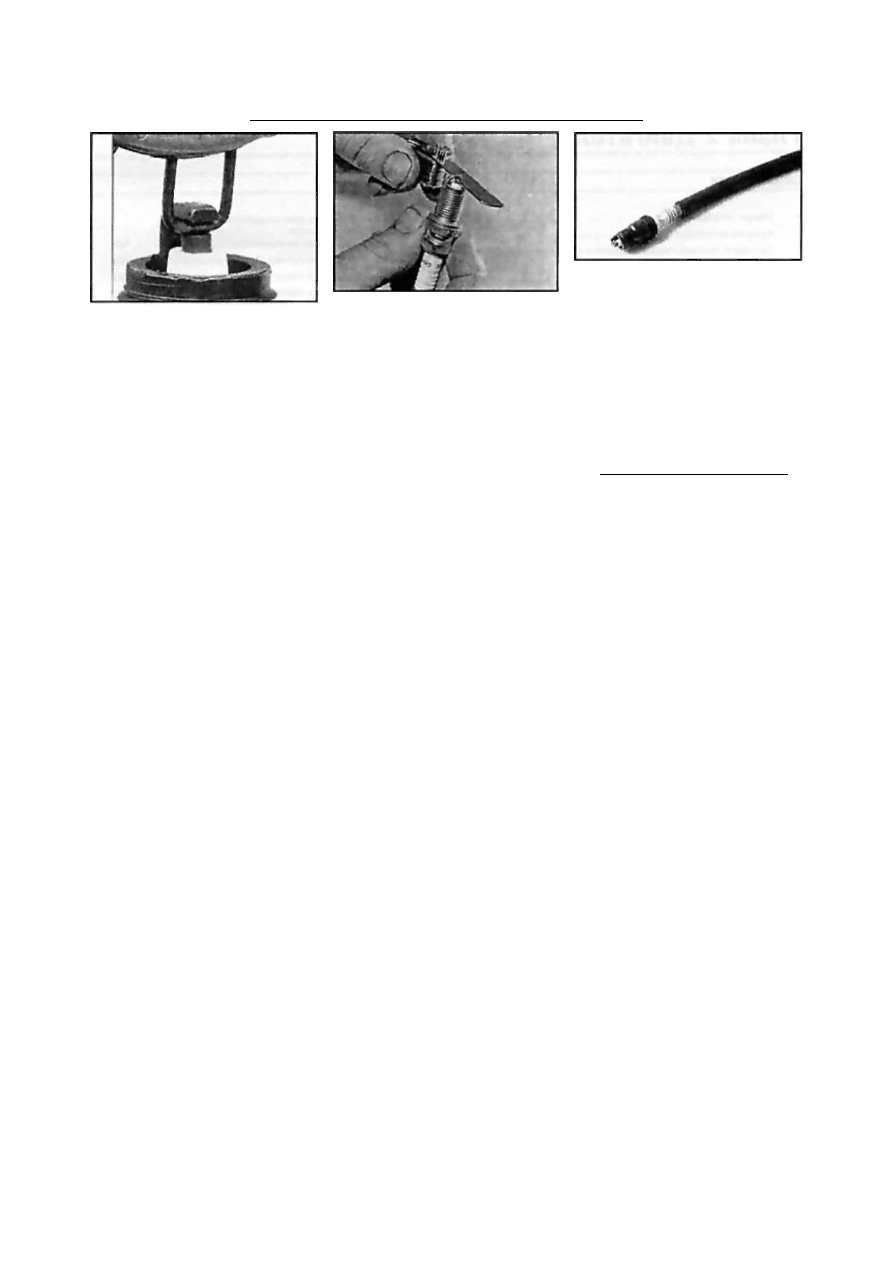

22.11а Проверка величины межэлект­

родного зазора при помощи измерите­

ля проволочного типа

исходит гораздо менее интенсивно, чем на
«холодных»).
8 Присутствие на электродах черного
нагара свидетельствует о переобогаще­
нии смеси, а если нагар при этом еще
имеет маслянистую консистенцию, сле­

дует подумать также о более детальной
оценке степени износа внутренних ком­

понентов двигателя.

9 Налет  з о л о т и с т о г о или серо-ко­

ричневого оттенка на изоляторе под­

тверждает исправность состояния дви­

гателя и правильность компоновки воз­

душно-топливной смеси.

10 На современных двигателях приме­

няются свечи зажигания различного

типа. Большое распространение получи­
ли многоэлектродные свечи зажигания

(см.  с о п р .

 иллюстрацию), которые

имеют повышенную износоустойчивость
и надежность. Установка межэлектрод­
ных зазоров на таких свечах производит­

ся на заводе-изготовителе и как прави­
ло в каких-либо корректировках не нуж­
дается. В случае необходимости уста­

новка межэлектродных зазоров должна
производиться в соответствии с указа­

ниями изготовителей свечей.

11 Измерение величины межэлектрод­

ного зазора производится при помощи
специального щупа проволочного типа
(см. сопр. иллюстрацию 22.11а). При
корректировке следует подгибать толь­
ко боковые электроды, - попытки дефор­
мации центрального электрода чреваты
необратимым повреждением изолятора.

Если  д л я измерения свечного зазора

применяется щуп лезвийного типа, зазор
можно считать отрегулированным пра-

22.111) Проверка межэлектродного

зазора при помощи щупа лезвийного

типа

вильно, когда лезвие щупа проходят в
него с легким сопротивлением

 (см.

сопр. иллюстрацию 22.11Ь).

12 Перед установкой свечи удостоверь­

тесь в том, что резьба на корпусе и на­

ружная поверхность свечи хорошо вы­

чищены.

13 Если при осмотре свечи будет об­

наружены повреждения резьбового со­

единения свечу необходимо заменить, а

при повреждении резьбы в головке бло­

ка необходимо не снимая головки спе­

циальным инструментом нарезать новую

резьбу под специальную переходную

муфту, которая наворачивается на стан­

дартную свечу.

14 Вручную наживите одну из новых све­

чей в соответствующее отверстие в дви­
гателе. Удостоверившись, что свеча не
перекошена в резьбе, затяните ее с тре­
буемым усилием (см. Спецификации).

Для облегчения процедуры наживления

свечи натяните на ее хвостовик отрезок
гибкого топливного шланга (см. сопр.

иллюстрацию) с целью исключения

вероятности срыва резьбы, так как при
малейшем закусывании шланг начнет
попросту проворачиваться. Действуя в
аналогичной манере, установите все ос­
тавшиеся свечи.

15 Установите модуль зажигания и за­

тяните его крепеж с требуемым усили­
ем (8 Нм). Замечание: На двигателях

рабочим объемом 1.6 л необходимо за­
менить также 4 прокладки модуля зажи­
гания. Установите на место крышку и

подсоедините штекерный разъем моду­

ля. В зависимости от модели двигателя

(см. параграф 4) установите на головку

22.14 Во избежание повреждения

резьбы в головке цилиндров в резуль­

тате перекоса свечей, их  с л е д у е т

наживлять при помощи отрезка

топливного шланга, надеваемого на

хвостовик

блока кабельный канал и установите
крышку двигателя.

23 Проверка состояния

зубчатого ремня привода

ГРМ, направляющего и

натяжного роликов

1 Плановая замена зубчатого ремня и

натяжного ролика производится в соот-
ветстии с Графиком ТО (см. Раздел 1).

2 Кроме того, данные детали должны
заменяться, если в ходе проверки выяв­
лены следующие дефекты и неисправ­

ности:

• Отчетливый шум подшипника на­

правляющего/натяжного ролика как
при установленном, так и при снятом
зубчатом ремне:

• При снятом ремне ролики при лег­

ком толчке производят большое ко­

личество оборотов;

• Чрезмерное замасливанивание ро­

ликов вследствие повреждения уп­
лотнителей подшипников;

• Выявление на рабочих поверхностях

зубчатого ремня, направляющего/на­

тяжного ролика следов воздействия

песка, пыли или соленой воды;

• На зубчатом ремне обнаружены над­

резы или поперечные разрывы вер­
хнего слоя, боковые утолщения, по­

тертости и следы износа боковин,
трещины в основании ремня, рассло­

ении, следы масла и смазки.

3 Для доступа к зубчатому ремню не­
обходимо выполнить операции по под­
готовке его к снятию (см. Главу 2).
