Time Control System Inspection Table

NMEL0310

Terminal

No.

Wire

color

Connections

Operated condition

Voltage

(Approximate

values)

5

P

Door switch (Driver/Passenger)

OFF (Closed)

,

ON (Open)

5V

,

0V

7

LG/B

Door lock/unlock switch

Neutral

,

Locked

5V

,

0V

8

BR/R

Door lock/unlock switch

Neutral

,

Unlocked

5V

,

0V

9

B

Ground

—

—

12

G/Y

Ignition switch

ON or START

,

OFF or ACC

12V

,

0V

13

R/W

Battery

Battery voltage

12V

20

LG/R

Rear window defogger switch

OFF

,

ON (Ignition key is in “OFF” position)

5V

,

0V

22

W/G

Driver door unlock sensor

Driver door: OFF (Locked)

,

ON (Unlocked)

5V

,

0V

24

BR/W

Driver door switch

Driver door: OFF (Closed)

,

ON (Open)

5V

,

0V

32

R/L

Combination switch (Lighting
switch)

1ST, 2ND Position: ON

,

OFF

12V

,

0V

33

B/P

Key switch

Key inserted

,

Key withdrawn from IGN key cylinder

12V

,

0V

35

R/G

Door lock relay

Door lock/unlock switch: Neutral

,

Locked

12V

,

0V

,

12V

36

R/B

Door lock relay

Door lock/unlock switch: Neutral

,

Unlocked

12V

,

0V

,

12V

37

L/W

Rear window defogger relay

Rear window defogger switch: OFF

,

ON (Ignition key

is in “ON” position)

12V

,

0V*1

38

R/W

Interior room lamp

Driver/Passenger door: OFF (Closed)

,

ON (Open)

(Lamp switch in “Door” position)

12V

,

0V

Ignition key is in “ON” position (Lamp switch in “Door”
position)

12V

Key withdrawn from IGN key cylinder (Lamp switch in
“Door” position)

0V*2

*1: Rear defogger ON (For approximately 15 minutes)
*2: Will increase to 12 volts approximately 20 seconds after the key is withdrawn from IGN key cylinder.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

UNIFIED METER CONTROL UNIT (TIME CONTROL SYSTEM)

Time Control System Inspection Table

EL-133

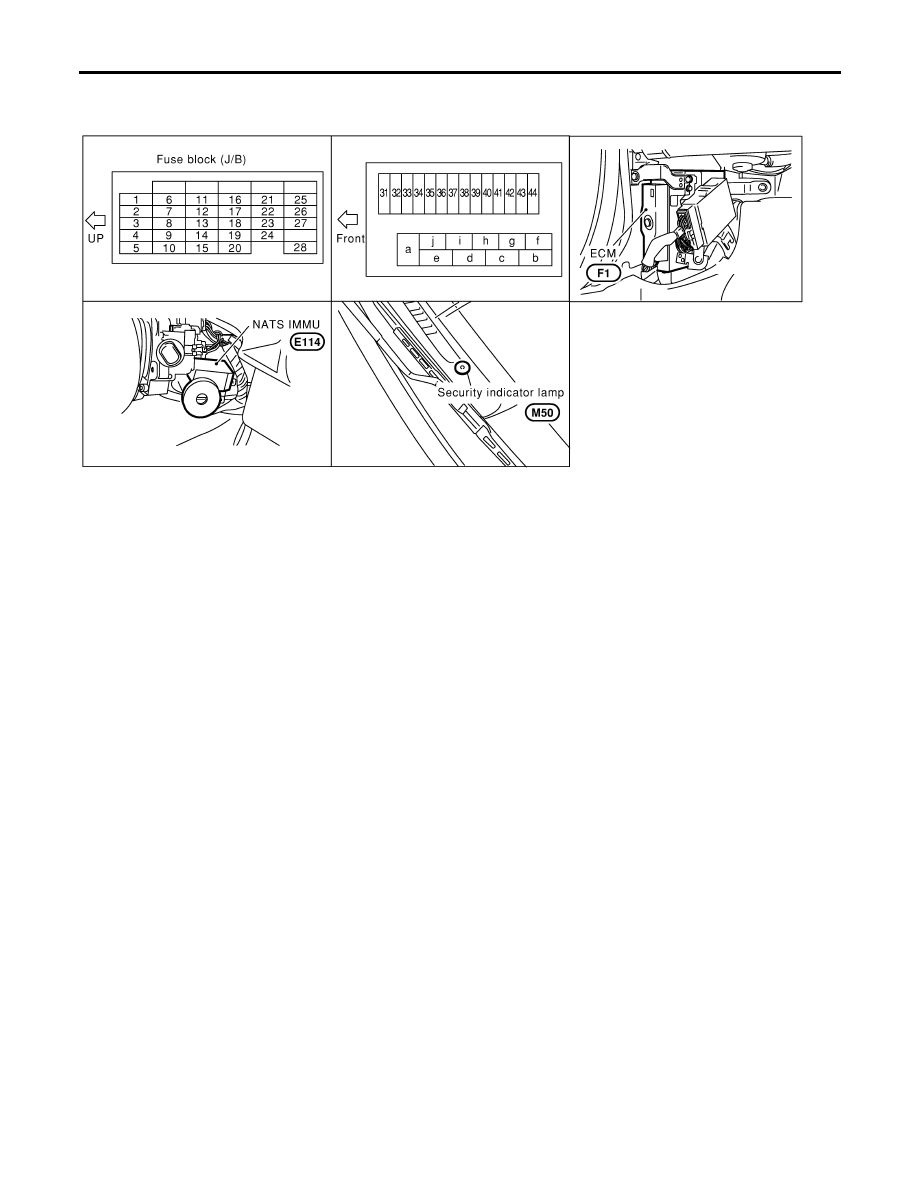

Component Parts and Harness Connetor
Location

NMEL0325

SEL251Y

NOTE:
If customer reports a “No Start” condition, request ALL KEYS
to be brought to the Dealer in case of an NATS malfunction.

NATS (NISSAN ANTI-THEFT SYSTEM)

Component Parts and Harness Connetor Location

EL-134

System Description

=NMEL0326

NATS (Nissan Anti-Theft System) has the following immobilizer functions:

I

Since only NATS ignition keys, whose ID nos. have been registered into the ECM and IMMU of NATS,
allow the engine to run, operation of a stolen vehicle without a NATS registered key is prevented by NATS.
That is to say, NATS will immobilize the engine if someone tries to start it without the registered key of
NATS.

I

All of the originally supplied ignition key IDs (except for card plate key) have been NATS registered.
If requested by the vehicle owner, a maximum of five key IDs can be registered into the NATS compo-
nents.

I

The security indicator blinks when the ignition switch is in “OFF” or “ACC” position. Therefore, NATS warns
outsiders that the vehicle is equipped with the anti-theft system.

I

When NATS detects trouble, the security indicator lamp lights up while ignition key is in the “ON” position.

I

NATS trouble diagnoses, system initialization and additional registration of other NATS ignition key IDs
must be carried out using CONSULT-II hardware and CONSULT-II NATS software.
When NATS initialization has been completed, the ID of the inserted ignition key is automatically NATS
registered. Then, if necessary, additional registration of other NATS ignition key IDs can be carried out.
Regarding the procedures of NATS initialization and NATS ignition key ID registration, refer to CONSULT-II
operation manual, IVIS/NVIS.

I

When servicing a malfunction of the NATS (indicated by lighting up of Security Indicator Lamp) or
registering another NATS ignition key ID no., it may be necessary to re-register original key iden-
tification. Therefore, be sure to receive all keys from vehicle owner.

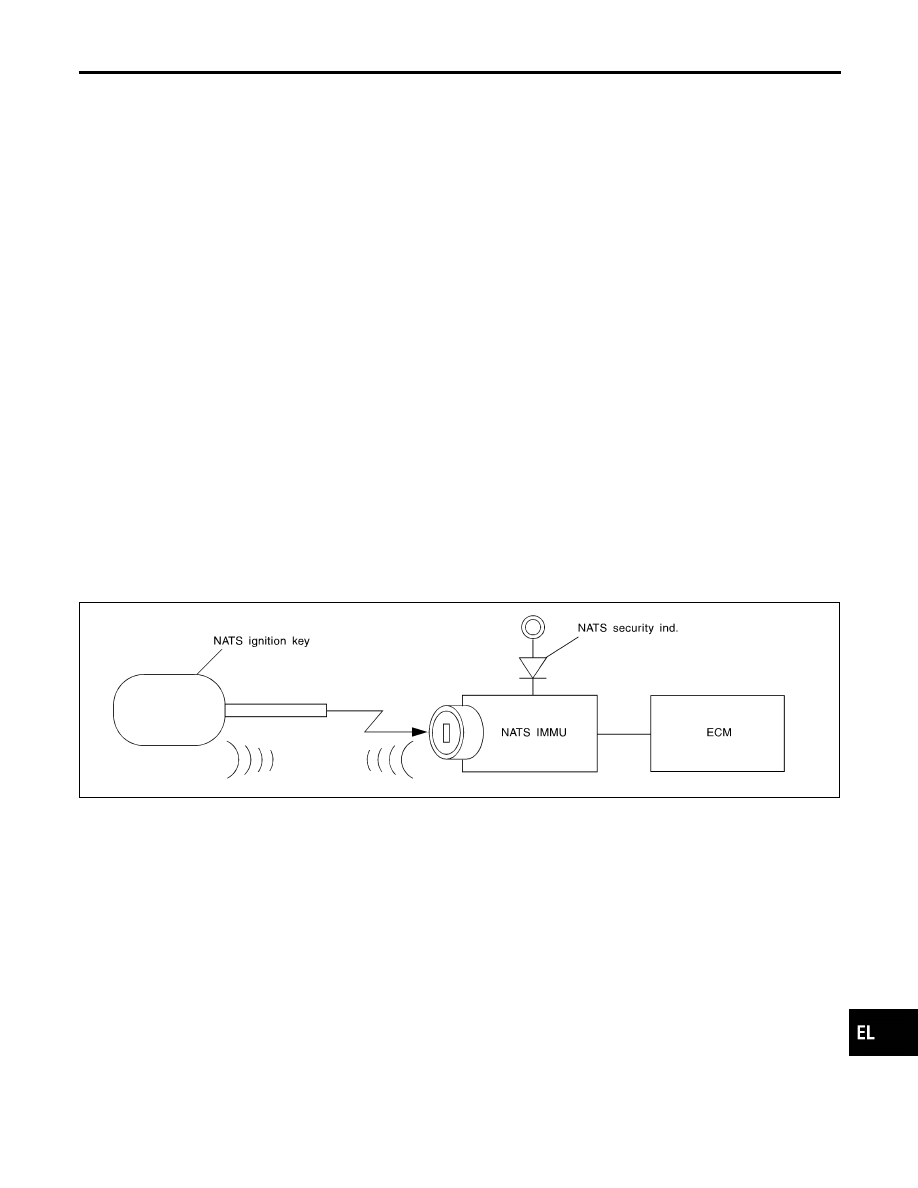

System Composition

NMEL0327

The immobilizer function of the NATS consists of the following:

I

NATS ignition key

I

NATS immobilizer control unit (NATS IMMU) located in the ignition key cylinder

I

Engine control module (ECM)

I

Security indicator

SEL085W

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

System Description

EL-135

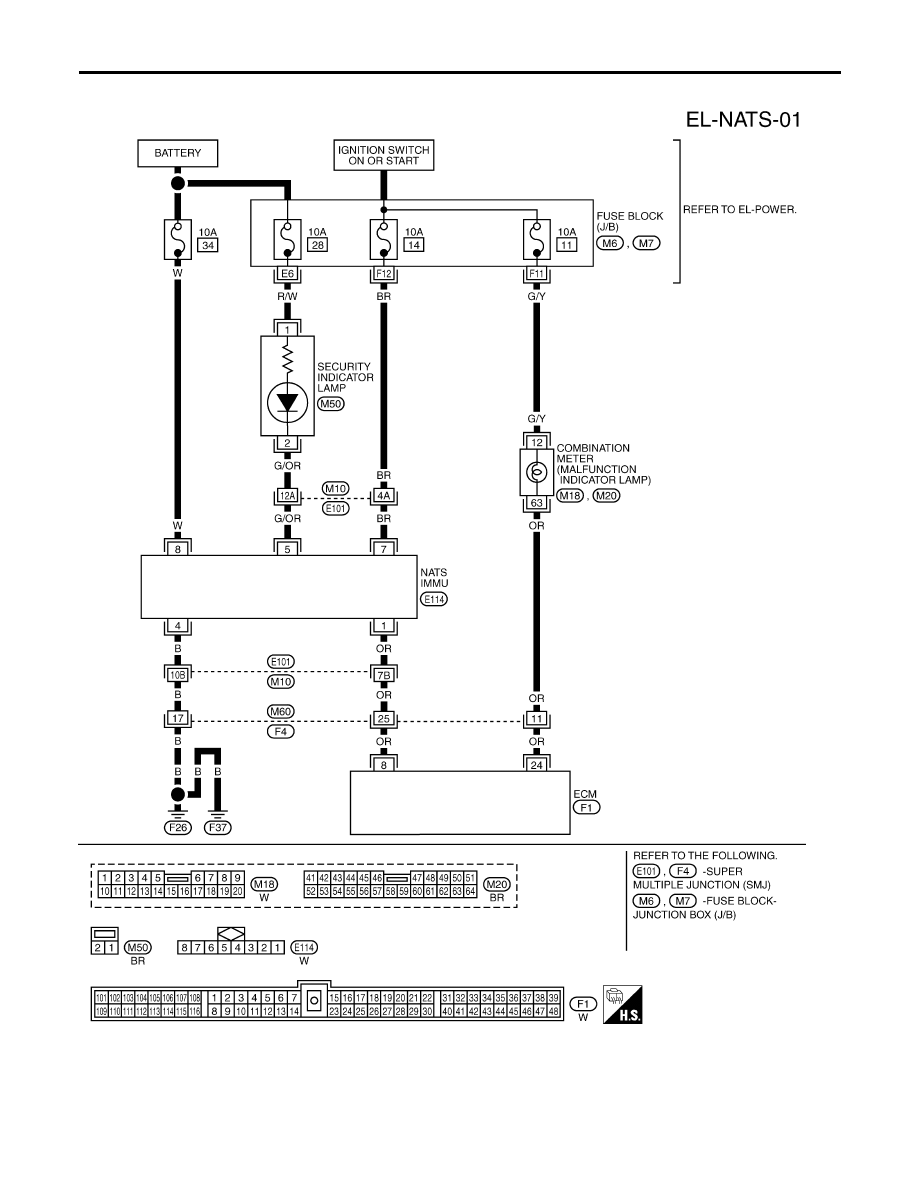

Wiring Diagram — NATS —

NMEL0328

TEL825B

NATS (NISSAN ANTI-THEFT SYSTEM)

Wiring Diagram — NATS —

EL-136
