DOOR LOCK/UNLOCK SWITCH CHECK

=NMEL0193S05

1

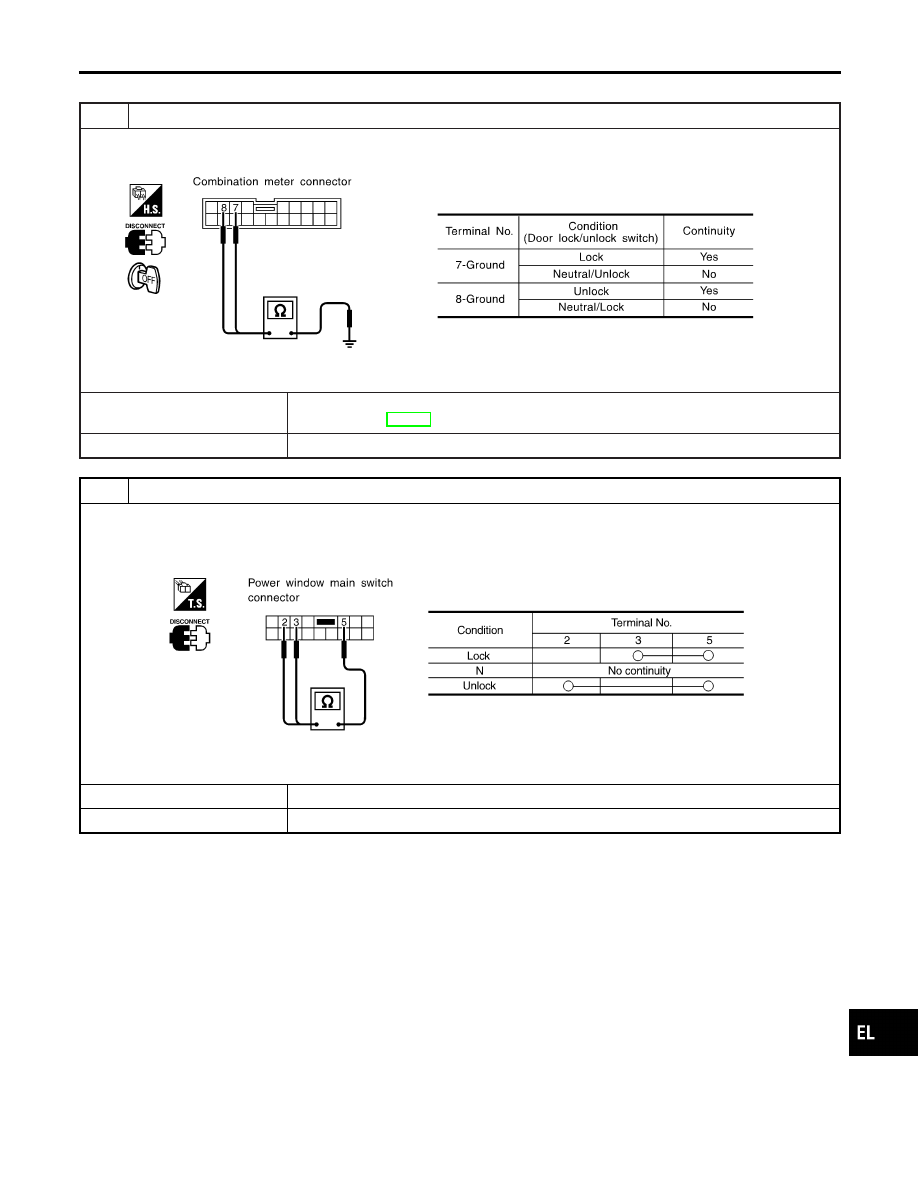

CHECK DOOR LOCK/UNLOCK SWITCH CIRCUIT

1. Disconnect combination meter harness connector.
2. Check continuity between combination meter harness connector M18 terminal 7 (LG/B) or 8 (BR/R) and ground.

SEL243Y

OK or NG

OK

©

Door lock/unlock switch is OK; go to unified meter control unit (time control system)
check. Refer to EL-133.

NG

©

GO TO 2.

2

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect door lock/unlock switch harness connector.
2. Check continuity between door lock/unlock switch terminals.

I

Power window main switch (Door lock/unlock switch)

SEL244Y

OK or NG

OK

©

GO TO 3.

NG

©

Replace door lock/unlock switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-125

3

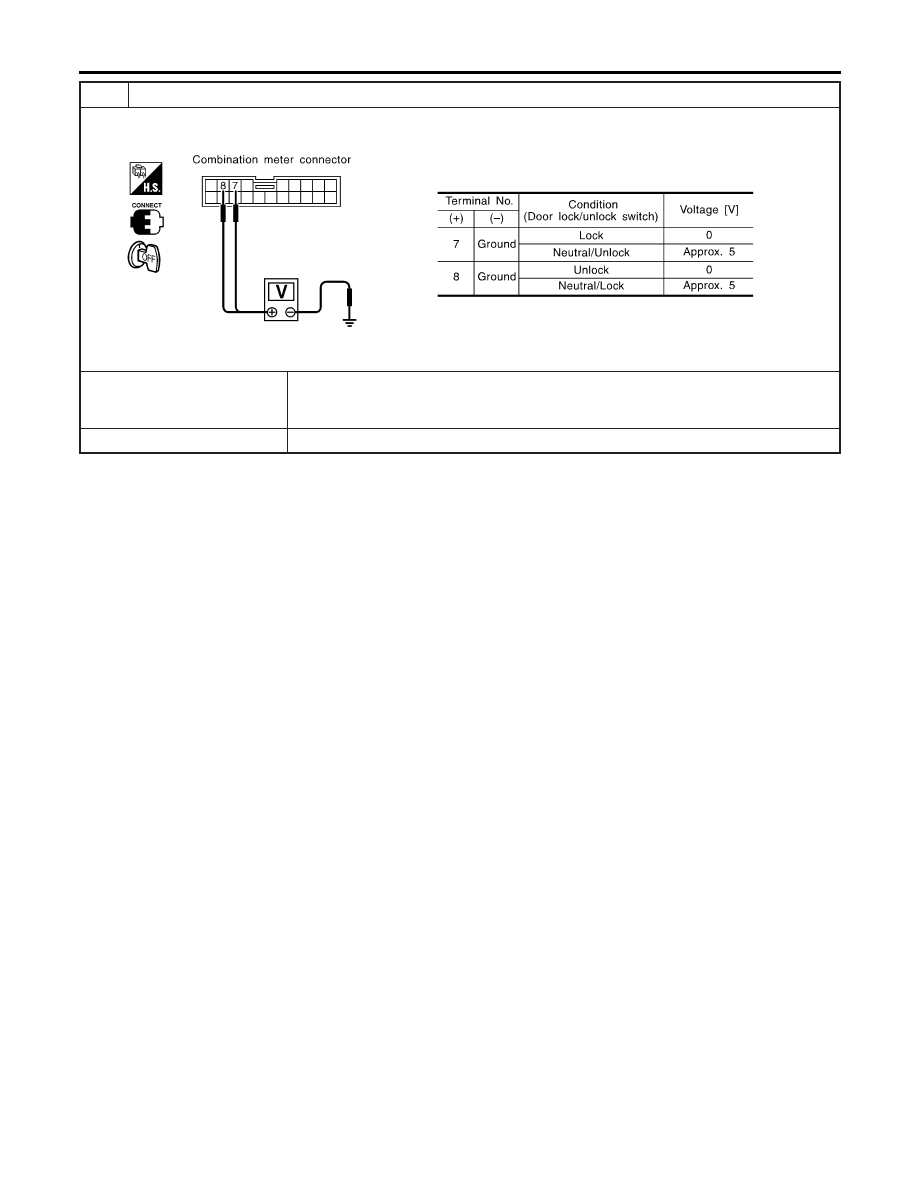

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

1. Connect combination meter harness connector and door lock/unlock switch harness connector.
2. Check voltage between combination meter harness connector M18 terminal 7 (LG/B) or 8 (BR/R) and ground.

SEL245Y

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and combination meter

NG

©

Replace unified meter control unit (time control system).

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-126

DOOR UNLOCK SENSOR CHECK

=NMEL0193S11

1

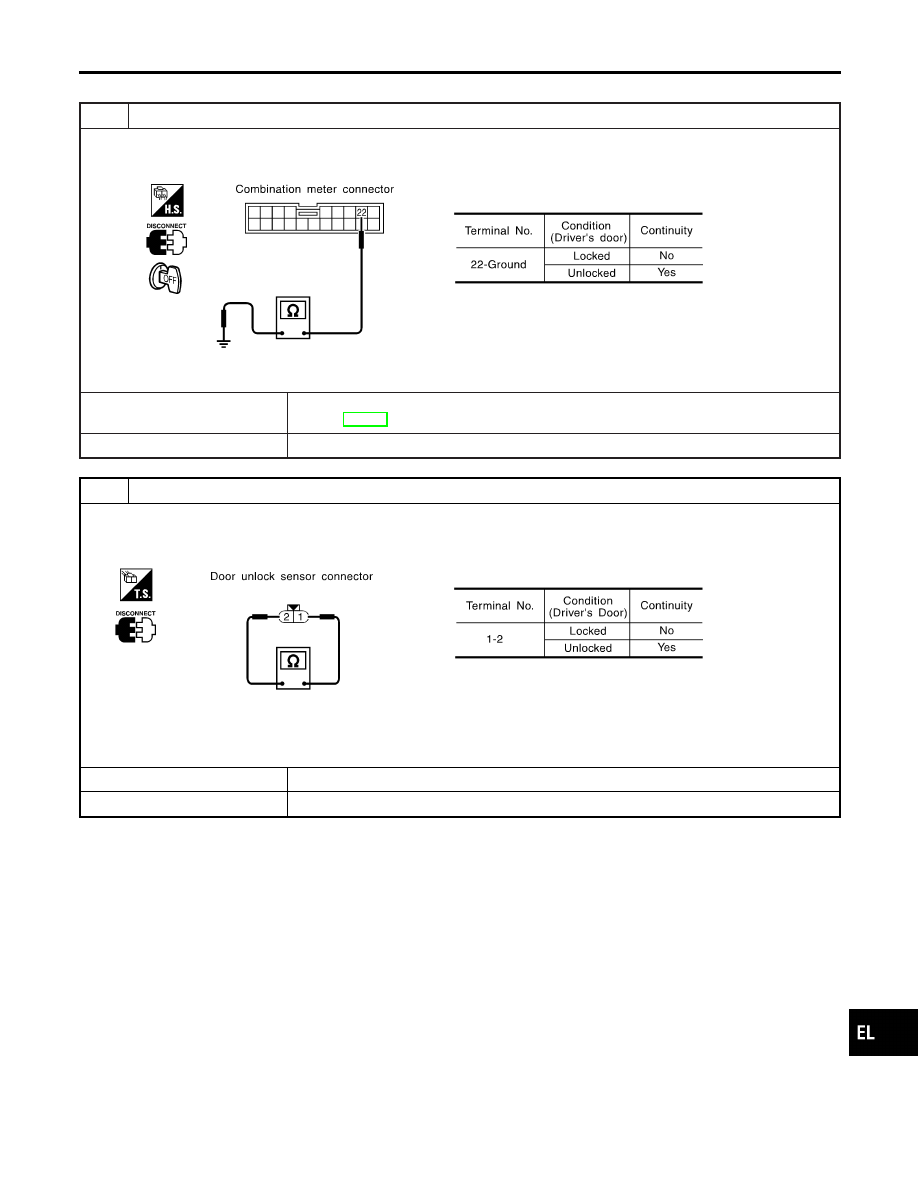

CHECK DOOR UNLOCK SENSOR CIRCUIT

1. Disconnect combination meter harness connector.
2. Check continuity between combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL219Y

OK or NG

OK

©

Door unlock sensor is OK; go to unified meter control unit (time control system) check.
Refer to EL-133.

NG

©

GO TO 2.

2

CHECK DOOR UNLOCK SENSOR

1. Disconnect door unlock sensor harness connector.
2. Check continuity between door unlock sensor harness connector D8 terminals 1 and 2.

SEL220Y

OK or NG

OK

©

GO TO 3.

NG

©

Replace door unlock sensor.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-127

3

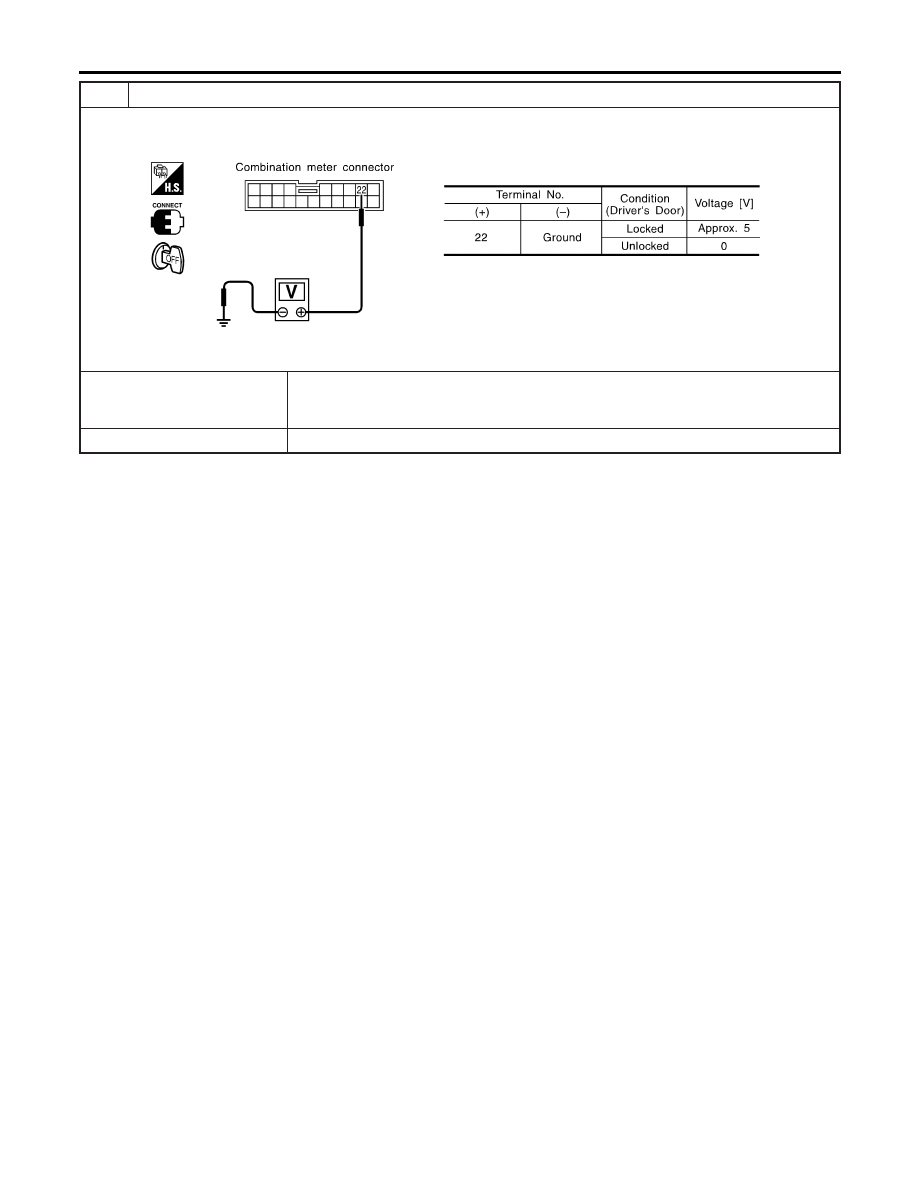

CHECK DOOR UNLOCK SENSOR INPUT SIGNAL

1. Connect door unlock sensor harness connector and combination meter harness connector.
2. Check voltage combination meter harness connector M19 terminal 22 (W/G) and ground.

SEL221Y

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between combination meter and door unlock sensor

NG

©

Replace unified meter control unit (time control system).

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)
