DOOR LOCK ACTUATOR CHECK

=NMEL0193S08

1

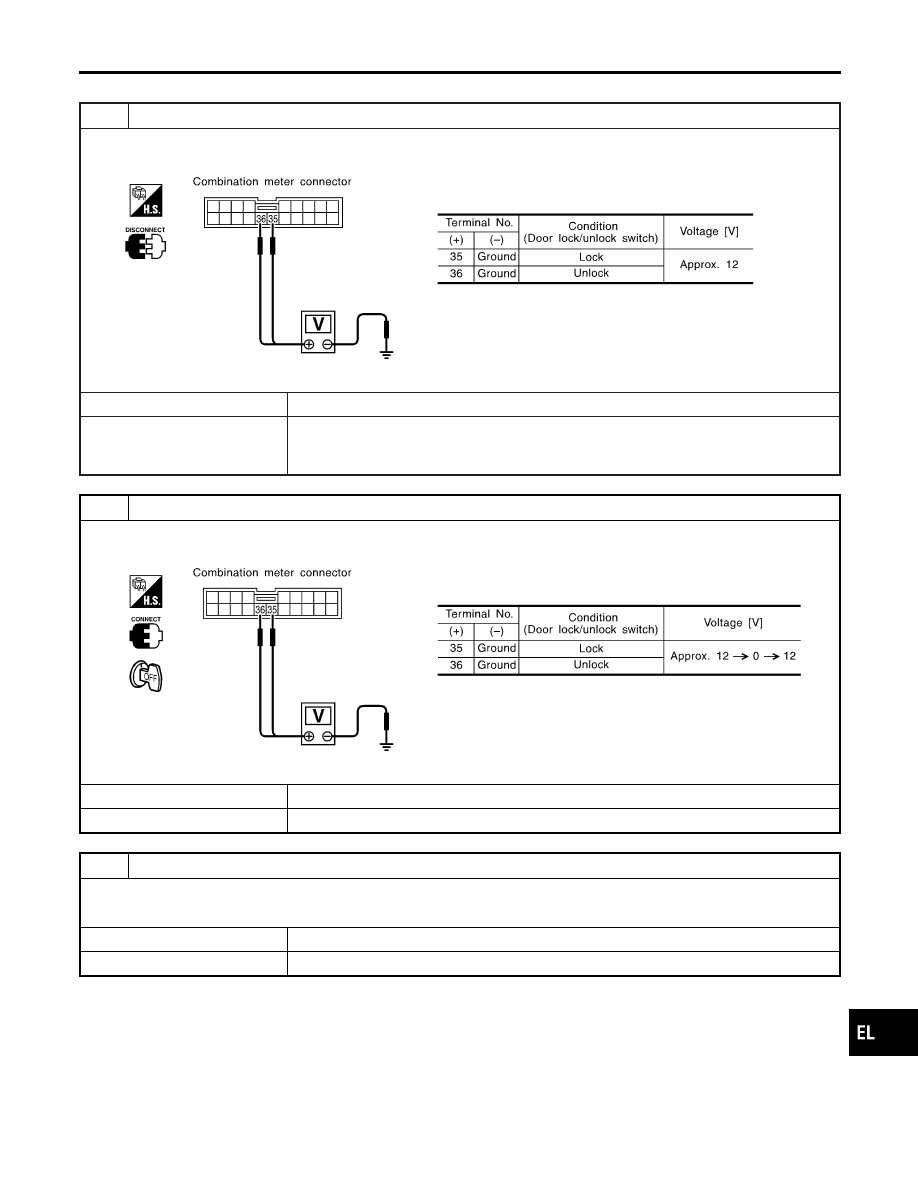

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect combination meter harness connector.
2. Check voltage between combination meter harness connector M19 terminal 35 (R/G) or 36 (R/B) and ground.

SEL246Y

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

Door lock relay

I

Harness for open or short between combination meter and door lock relay

2

CHECK DOOR LOCK INPUT SIGNAL

1. Connect combination meter harness connector.
2. Check voltage between combination meter harness connector M19 terminal 35 (R/G) or 36 (R/B) and ground.

SEL247Y

OK or NG

OK

©

GO TO 3.

NG

©

Replace unified meter control unit (time control system).

3

CHECK DOOR LOCK RELAY

Check door lock relay.

OK or NG

OK

©

GO TO 4.

NG

©

Replace door lock relay.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-129

4

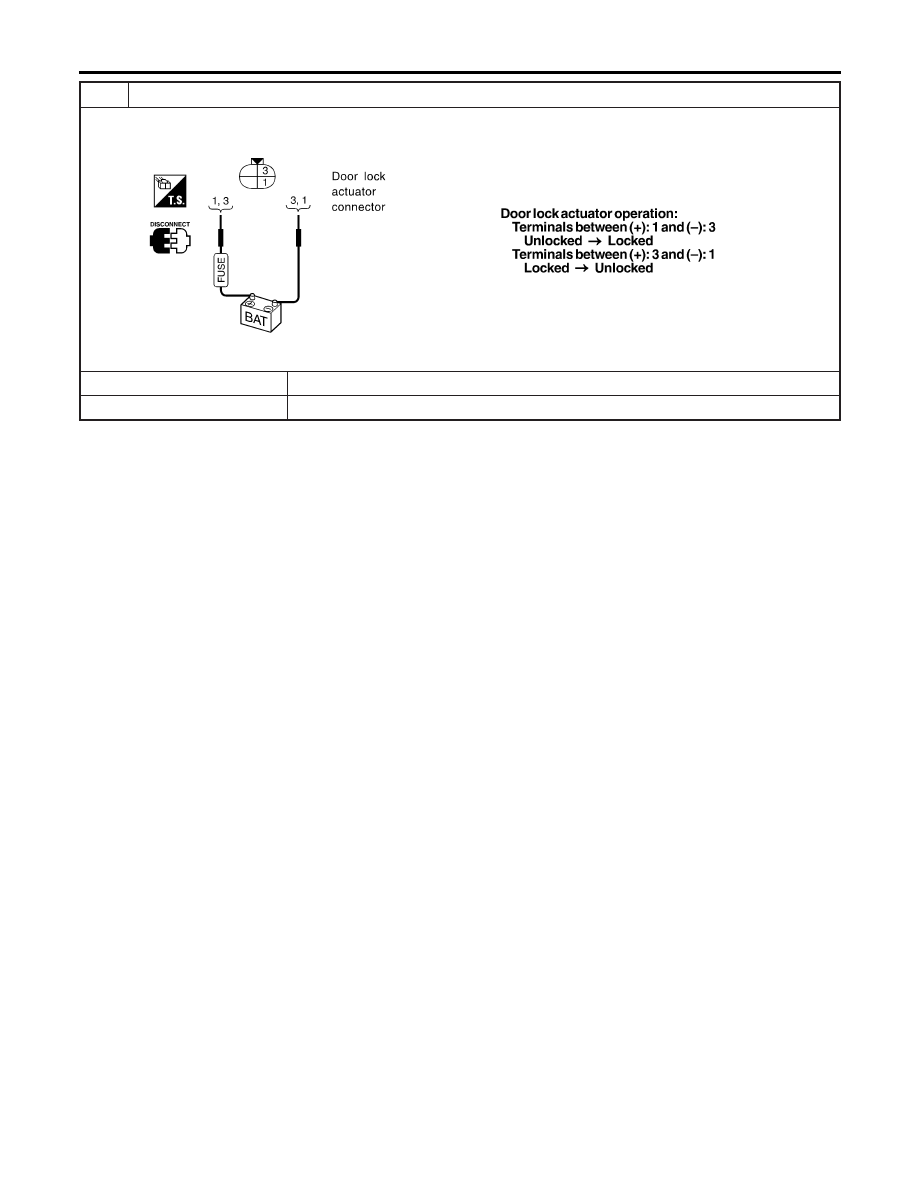

CHECK DOOR LOCK ACTUATOR

1. Disconnect door lock actuator harness connector.
2. Apply 12V direct current to door lock actuator harness connector D37 and check operation.

SEL222WD

OK or NG

OK

©

Check harness for open or short between door lock relay and door lock actuator.

NG

©

Replace door lock actuator.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-130

Description

NMEL0308

OUTLINE

NMEL0308S01

Unified meter control unit (time control system) totally controls the following body electrical system operations.

I

Warning buzzer

I

Rear window defogger

I

Power door lock

I

Interior room lamp

INPUT/OUTPUT

NMEL0308S02

System

Input

Output

Power door lock

Door lock/unlock switch
Door unlock sensor

Door lock actuator

Warning buzzer

Key switch (Insert)
Ignition switch (ON)
Lighting switch (1st or 2nd)
Door switch driver side

Warning buzzer (located in combination
meter)

Rear window defogger

Ignition switch (ON)
Rear window defogger switch

Rear window defogger relay

Interior room lamp

Door switches
Door unlock sensor
Ignition switch (ON)
Key switch (Insert)

Interior room lamp

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

UNIFIED METER CONTROL UNIT (TIME CONTROL SYSTEM)

Description

EL-131

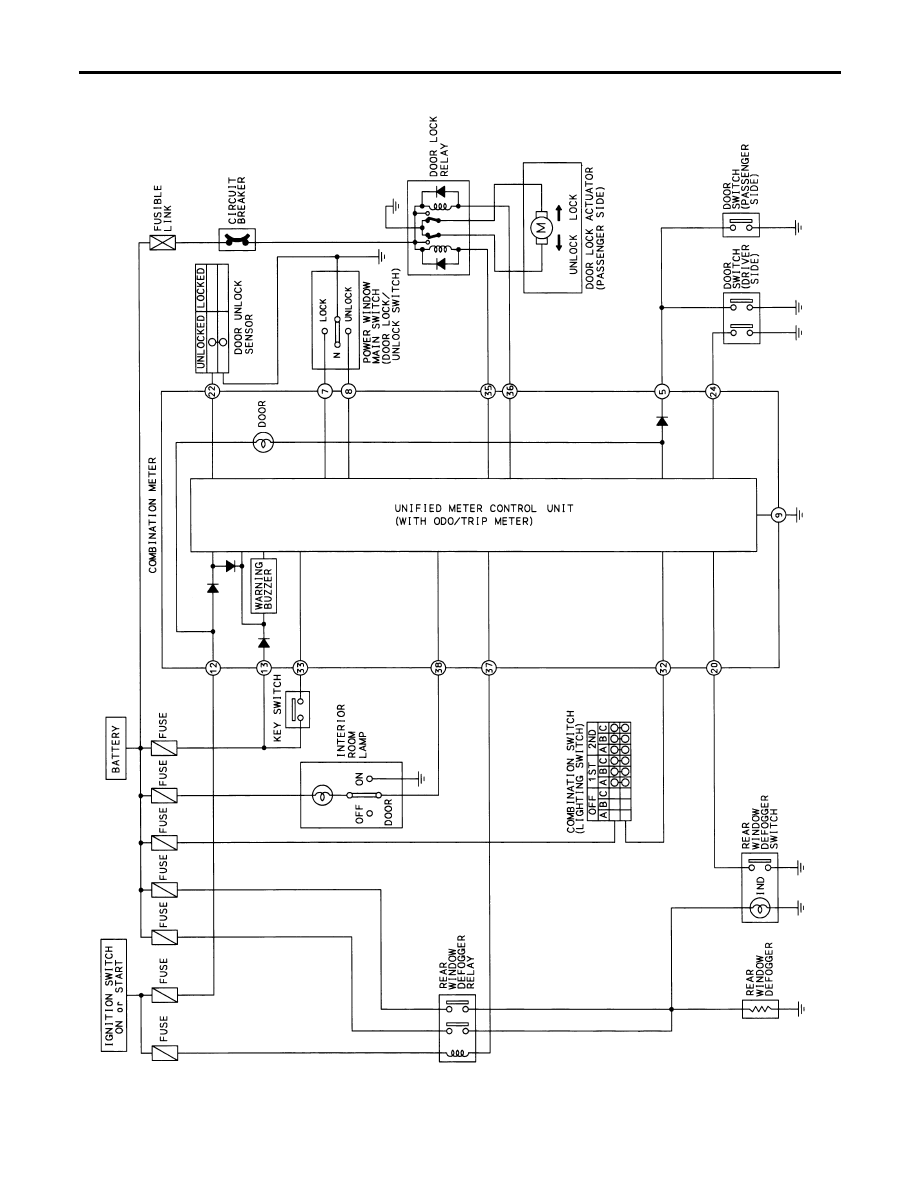

Schematic

NMEL0309

TEL824B

UNIFIED METER CONTROL UNIT (TIME CONTROL SYSTEM)

Schematic
