10

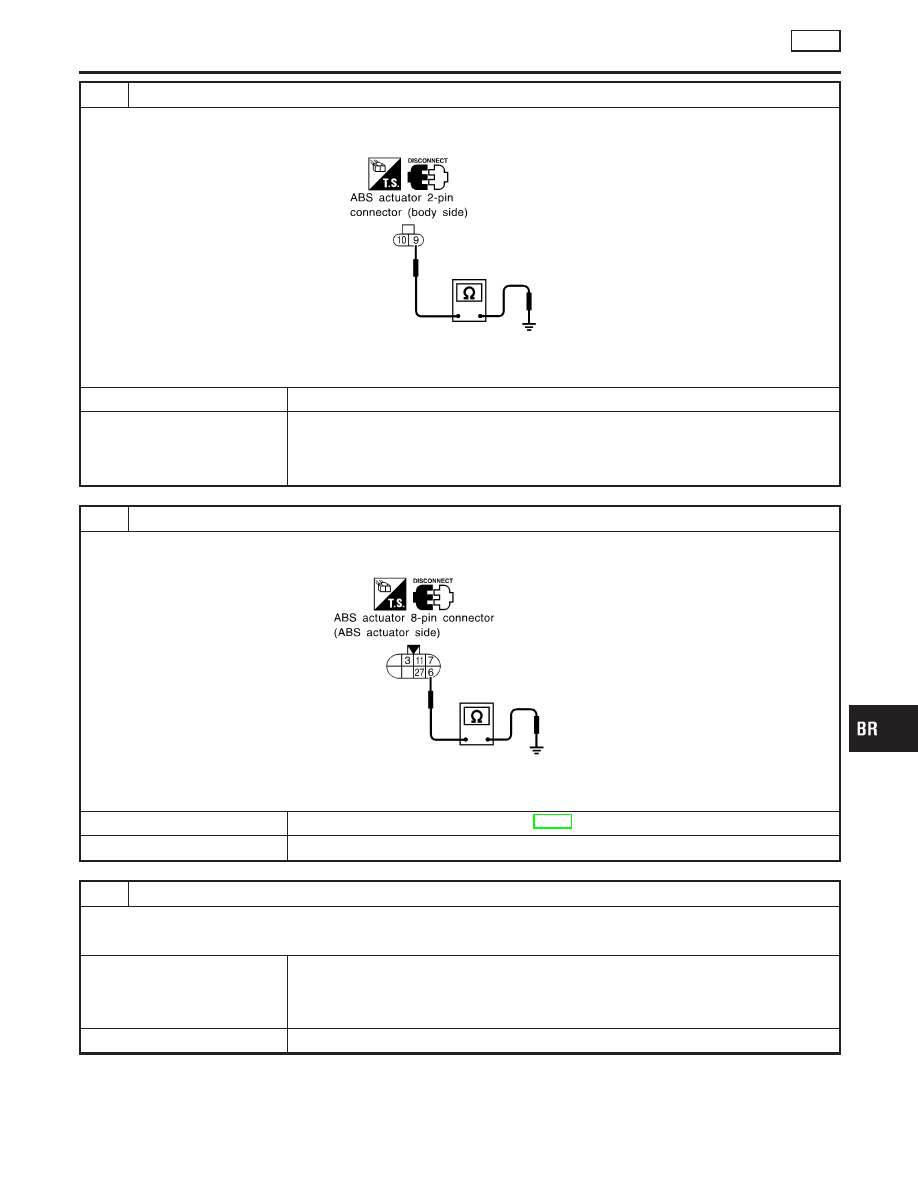

RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator 2-pin connector F39.
2. Check continuity between ABS actuator 2-pin connector F39 (body side) terminal 9 (R/B) and ground.

SBR815E

Continuity should not exist.

OK or NG

OK

©

GO TO 11.

NG

©

Check the following.

I

Harness connector F39

I

Harness for open or short between ABS actuator connector and fusible link

If NG, repair harness or connector.

11

RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator connector F14.
2. Check continuity between ABS actuator 8-pin connector F14 (actuator side) terminal 6 (R/W) and ground.

SBR816E

Continuity should exist.

OK or NG

OK

©

GO TO DIAGNOSTIC PROCEDURE 2, BR-56.

NG

©

Replace ABS actuator.

12

FUSE CHECK

Replace fuse.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

Check the following.

I

Harness connector F40

I

Harness for open or short between ABS actuator connector and fuse

If NG, repair harness or connector.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Solenoid Valve Relay (Cont’d)

BR-63

Motor Relay or Motor

DIAGNOSTIC PROCEDURE 4

=NMBR0131

1

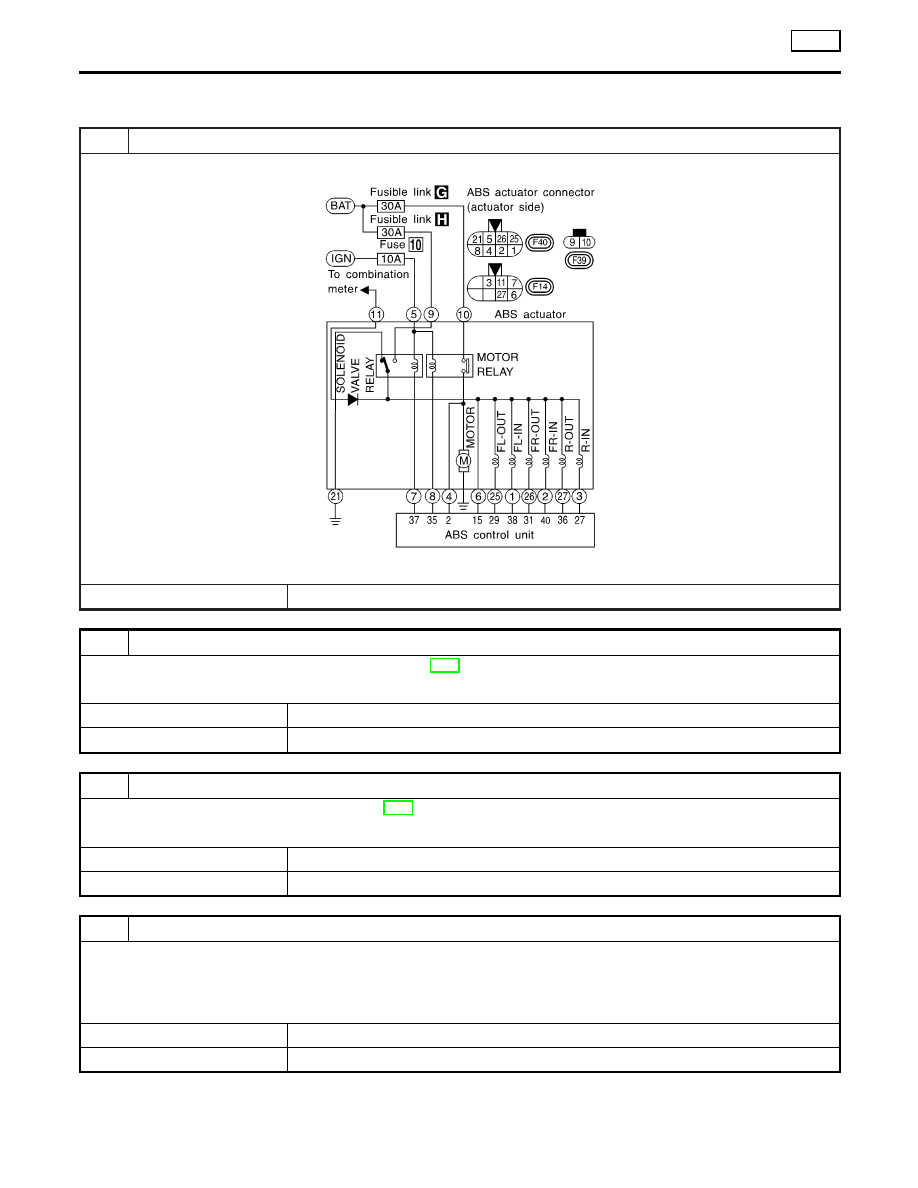

INSPECTION START

ABS motor relay inspection

SBR809E

©

GO TO 2.

2

CHECK FUSIBLE LINK

Check 30A fusible link G. For fusible link layout, refer to EL-7, “POWER SUPPLY ROUTING”.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 10.

3

FUSE CHECK

Check 10A fuse No. 10. For fuse layout, refer to EL-7, “POWER SUPPLY ROUTING”.

Is fuse OK?

Yes

©

GO TO 4.

No

©

GO TO 15.

4

CHECK CONNECTOR

1. Disconnect connector from ABS actuator and control unit connector. Check terminals for damage or loose connection.

Then reconnect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor

BR-64

5

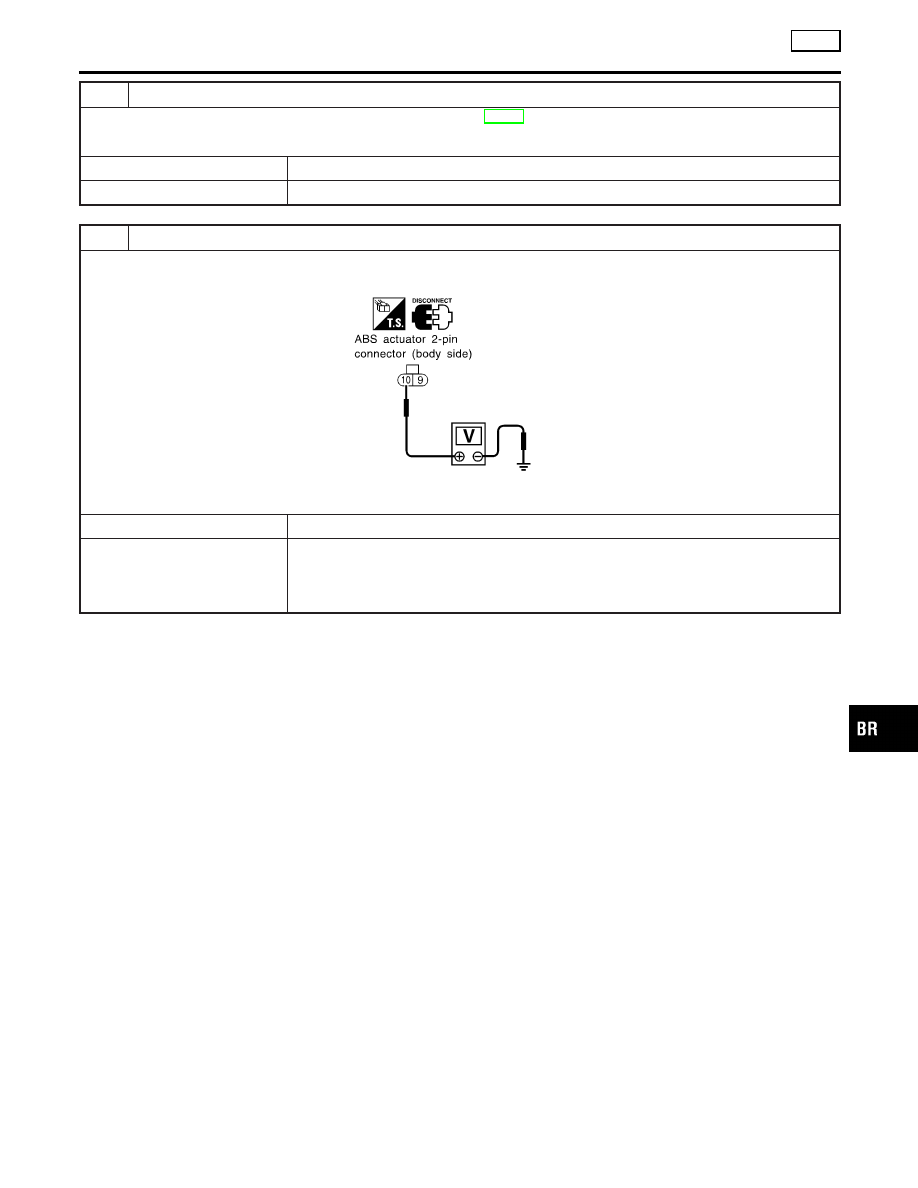

CHECK ABS ACTUATOR GROUND CIRCUIT

Refer to “ABS ACTUATOR GROUND” in “Ground Circuit Check”, BR-53.

Is ground circuit OK?

Yes

©

GO TO 6.

No

©

Repair harness or connector.

6

CHECK MOTOR RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator 2-pin connector F39.
2. Check voltage between ABS actuator 2-pin connector F39 (body side) terminal 10 (G) and ground.

SBR817E

Does battery voltage exist?

Yes

©

GO TO 7.

No

©

Check the following.

I

Harness connector F39

I

Harness for open or short between ABS actuator and fusible link

If NG, repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-65

7

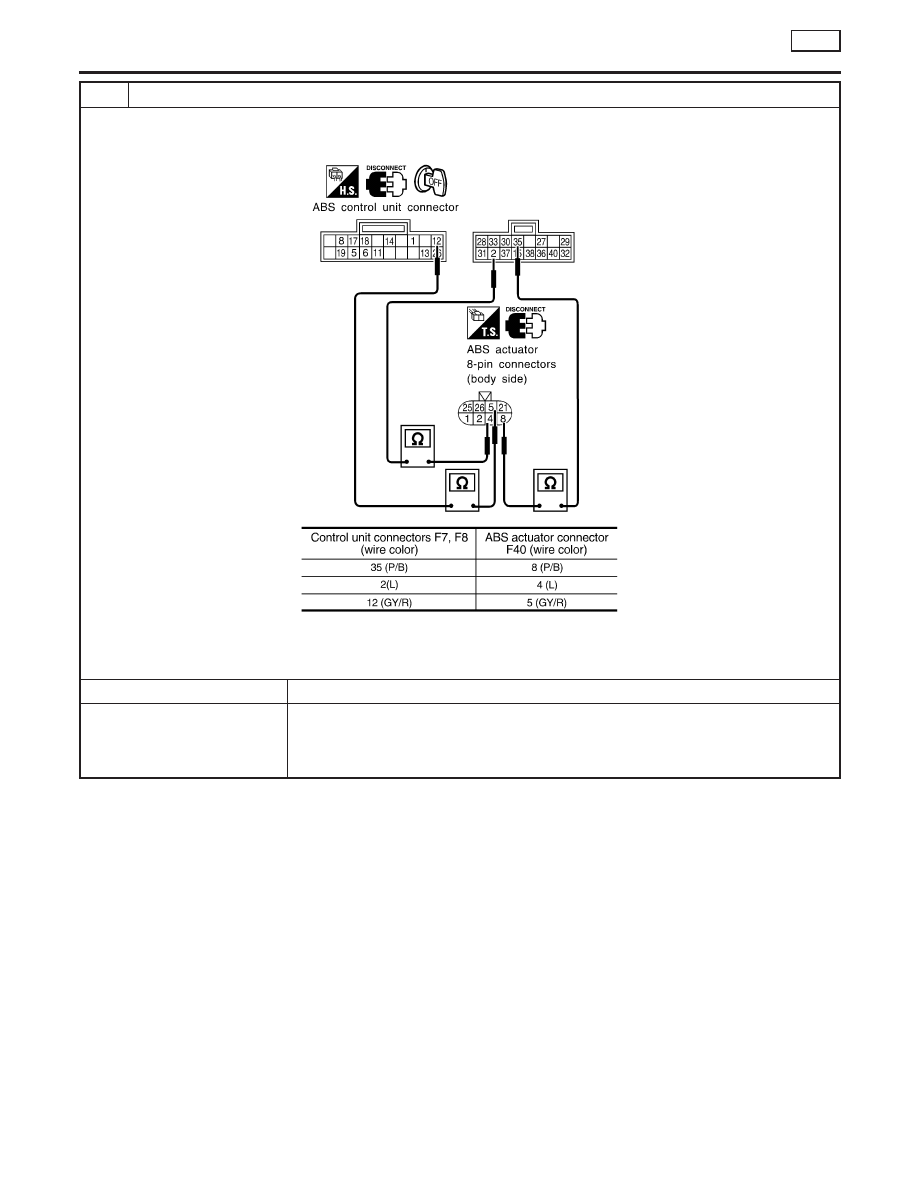

CIRCUIT CHECK

1. Disconnect ABS actuator 8-pin connector and control unit connectors F7, F8.
2. Check resistance between ABS actuator 8-pin connector terminal (body side) and ABS control unit connector (body

side).

SBR818E

MTBL0643

Continuity should exist.

OK or NG

OK

©

GO TO 8.

NG

©

Check the following.

I

Harness connectors F40, F7, F8

I

Harness for open or short between ABS actuator connector and control unit

If NG, repair harness or connectors.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-66
