Solenoid Valve Relay

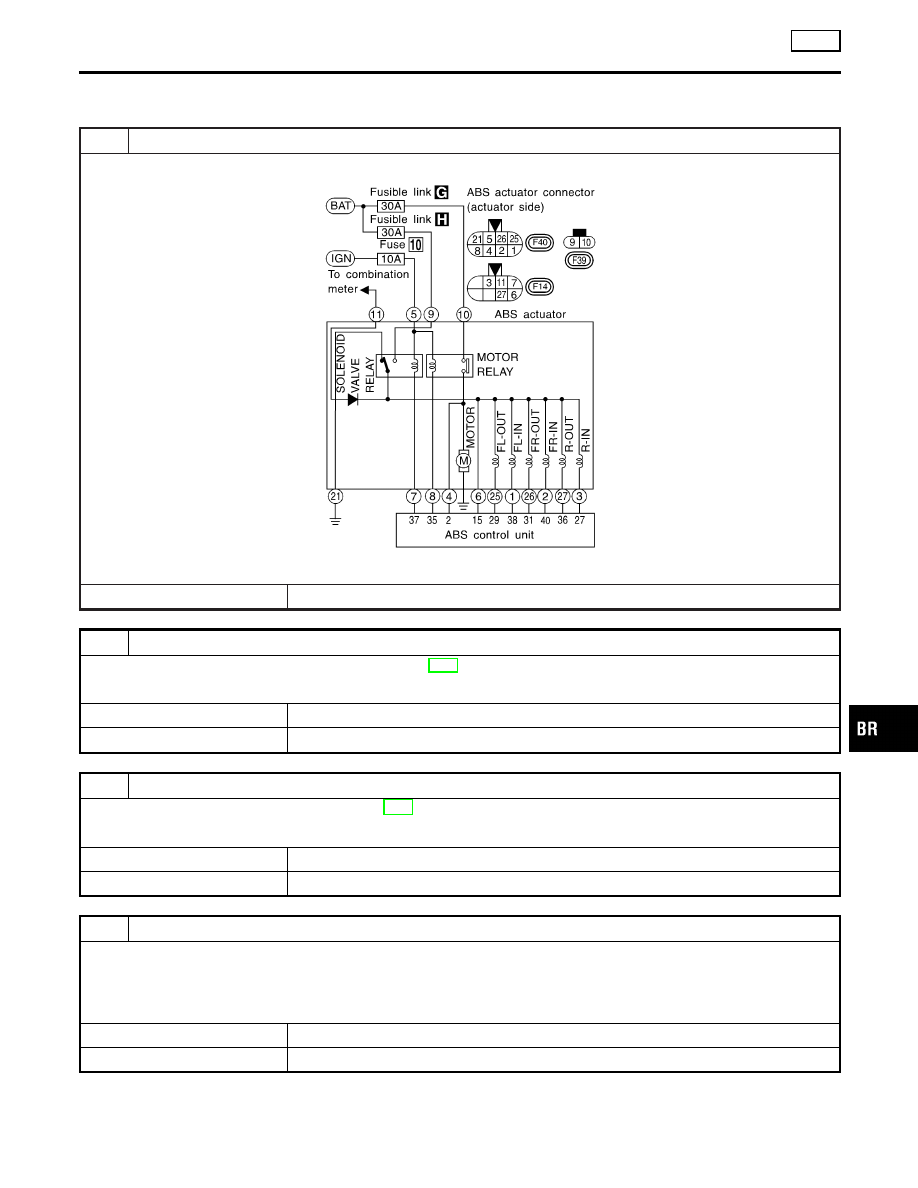

DIAGNOSTIC PROCEDURE 3

=NMBR0106

1

INSPECTION START

ABS solenoid valve relay inspection.

SBR809E

©

GO TO 2.

2

CHECK FUSIBLE LINK

Check 30A fusible link H. For fusible link layout, refer to EL-7, “POWER SUPPLY ROUTING”.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 9.

3

FUSE CHECK

Check 10A fuse No. 10. For fuse layout, refer to EL-7, “POWER SUPPLY ROUTING”.

Is fuse OK?

OK

©

GO TO 4.

NG

©

GO TO 12.

4

CHECK CONNECTOR

1. Disconnect connector from ABS actuator and control unit. Check terminals for damage or loose connection. Then

reconnect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Solenoid Valve Relay

BR-59

5

CHECK ABS ACTUATOR GROUND CIRCUIT

Refer to “ABS ACTUATOR GROUND” in “Ground Circuit Check”, BR-53.

Is ground circuit OK?

Yes

©

GO TO 6.

No

©

Repair harness or connector.

6

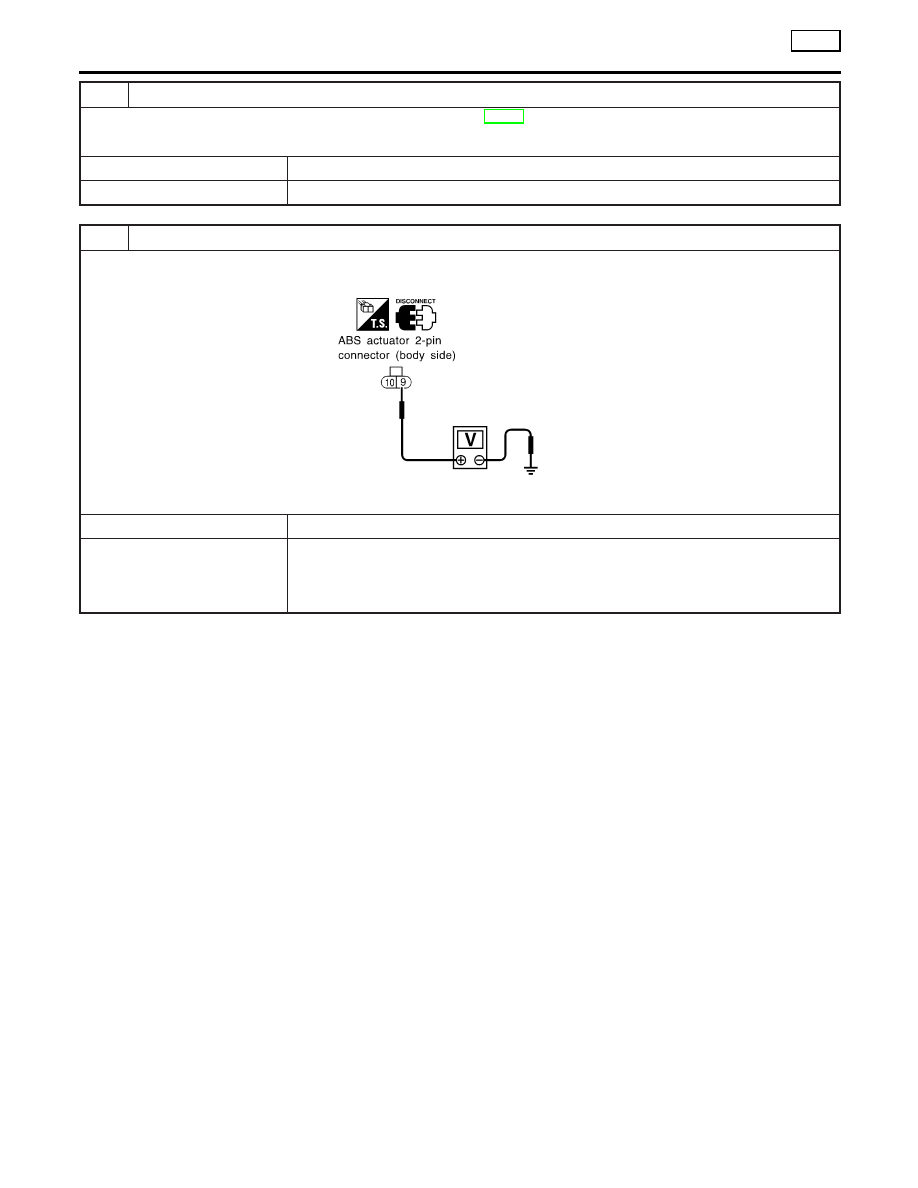

CHECK SOLENOID VALVE RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator 2-pin connector F39.
2. Check voltage between ABS actuator 2-pin connector F39 (body side) terminal 9 (R/B) and ground.

SBR812E

Does battery voltage exist?

Yes

©

GO TO 7.

No

©

Check the following.

I

Harness connector F39

I

Harness for open or short between ABS actuator and fusible link

If NG, repair harness or connector.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Solenoid Valve Relay (Cont’d)

BR-60

7

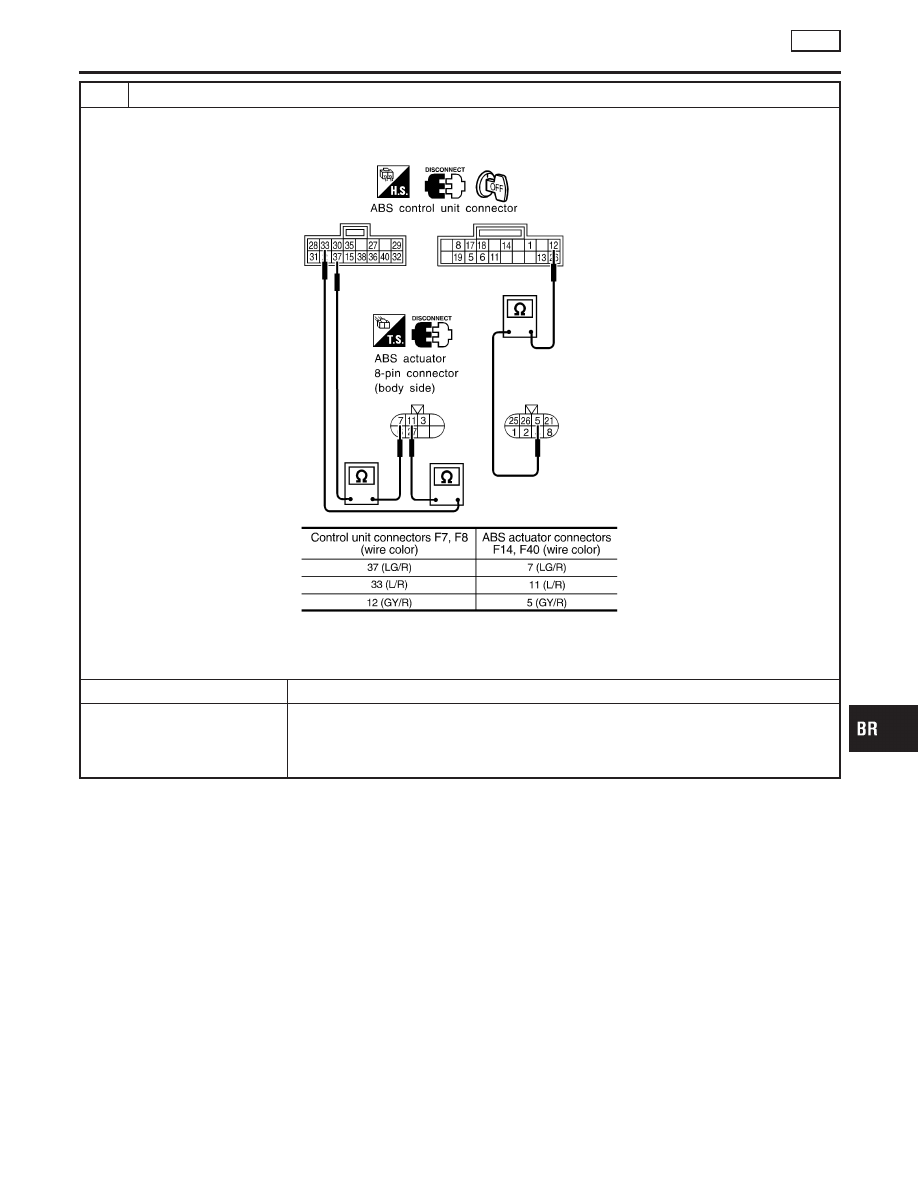

CIRCUIT CHECK

1. Disconnect ABS actuator 8-pin connectors F14, F40.
2. Check resistance between ABS actuator 8-pin connector terminal (body side) and ABS control unit connector (body

side).

SBR813E

MTBL0641

Continuity should exist.

OK or NG

OK

©

GO TO 8.

NG

©

Check the following.

I

Harness connectors F14, F40, F7, F8

I

Harness for open or short between ABS actuator connector and control unit

If NG, repair harness or connectors.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Solenoid Valve Relay (Cont’d)

BR-61

8

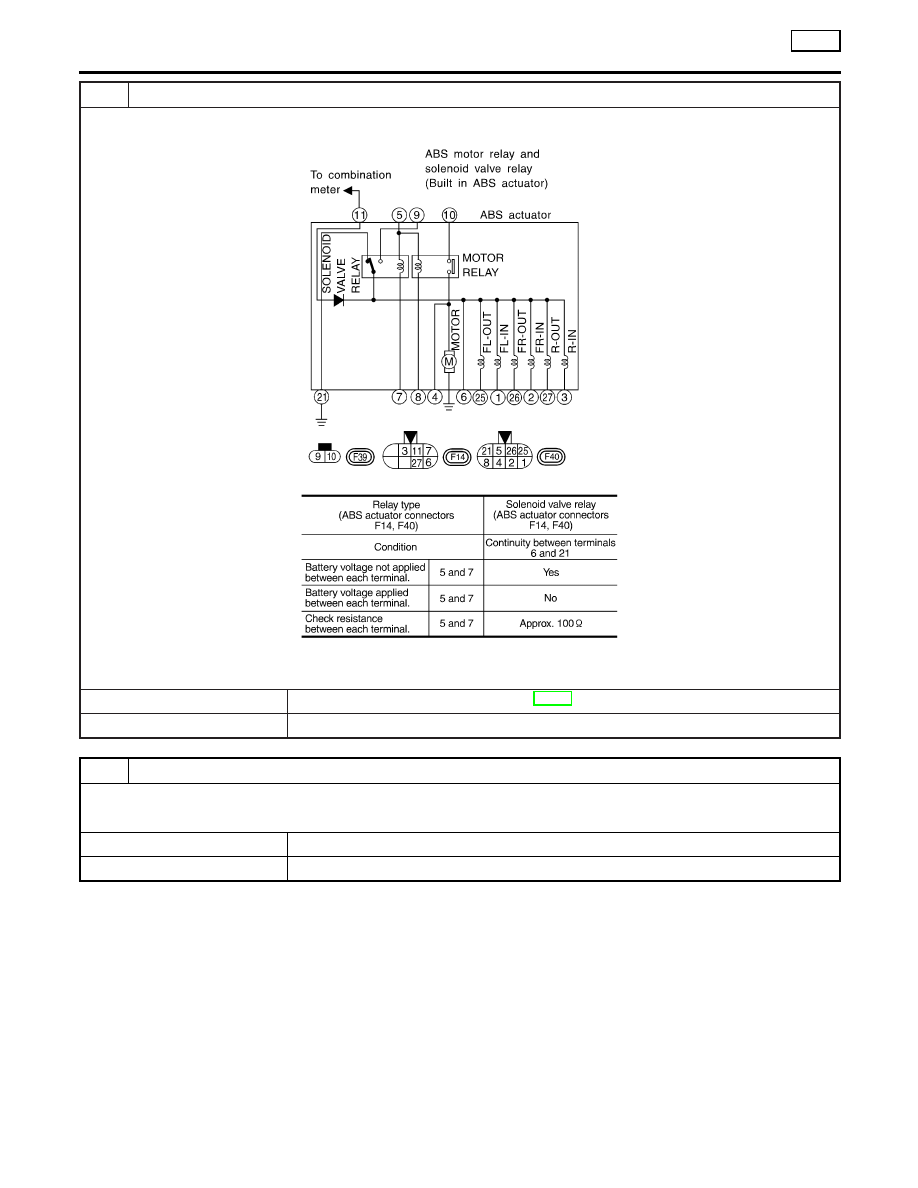

ABS ACTUATOR SOLENOID VALVE RELAY CHECK

Check ABS solenoid valve relay.

SBR814E

MTBL0642

OK or NG

OK

©

GO TO DIAGNOSTIC PROCEDURE 2, BR-56.

NG

©

Replace ABS actuator.

9

FUSIBLE LINK CHECK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 10.

No

©

INSPECTION END
