6 - 2

В случае неисправности

ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА

При замене поврежденного колеса следуйте приведенным
ниже инструкциям.

ОСТАНОВКА АВТОМОБИЛЯ

ОПАСНОСТЬ

• Убедитесь в том, что стояночный тормоз полностью

включен.

• Для автомобилей с механической коробкой передач

(МКП): Переведите рычаг переключения передач в по-
ложение "R" (Задний ход).

Автомобили с автоматической коробкой передач Убеди-
тесь, что рычаг селектора коробки передач находится в
положении "P" (Стоянка).

• Запрещено производить замену поврежденного колеса,

если автомобиль стоит на уклоне, на льду или скольз-
ком покрытии. Это опасно.

• Запрещено производить замену поврежденного колеса,

если автомобиль стоит на проезжей части с интенсив-
ным дорожным движением. Вызовите машину техниче-
ской помощи.

• Чтобы избежать самопроизвольного движения авто-

мобиля, установите переключатель полноприводного
режима (4WD) в положение 2WD, 4H или 4LO.

1. Соблюдая меры безопасности, сверните с проезжей ча-

сти дороги на обочину.

2. Включите аварийную световую сигнализацию.

3. Остановите автомобиль на ровной горизонтальной пло-

щадке.

4. Включите стояночный тормоз.

5. На автомобиле с МКП включите передачу заднего хода.

Если автомобиль оснащен АКП, переведите селектор в
положение P (Стоянка).

6. Заглушите

двигатель.

7. Откройте капот (для получения дополнительной инфор-

мации см. «Открывание капота» в главе «3. Подготовка к
началу движения»), чтобы:

•

Предупредить об опасности других участников дви-
жения,

• Сделать автомобиль более заметным для бригады

технической помощи на дорогах.

8. Исходя из соображений безопасности, все пассажиры

должны выйти из автомобиля и находиться в безопас-
ном месте на достаточном удалении от проезжей части
дороги и от автомобиля.

ПРОТИВООТКАТНЫЕ УПОРЫ

ОПАСНОСТЬ

Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей проверьте на-
дежность блокировки колес автомобиля противооткатными
упорами.

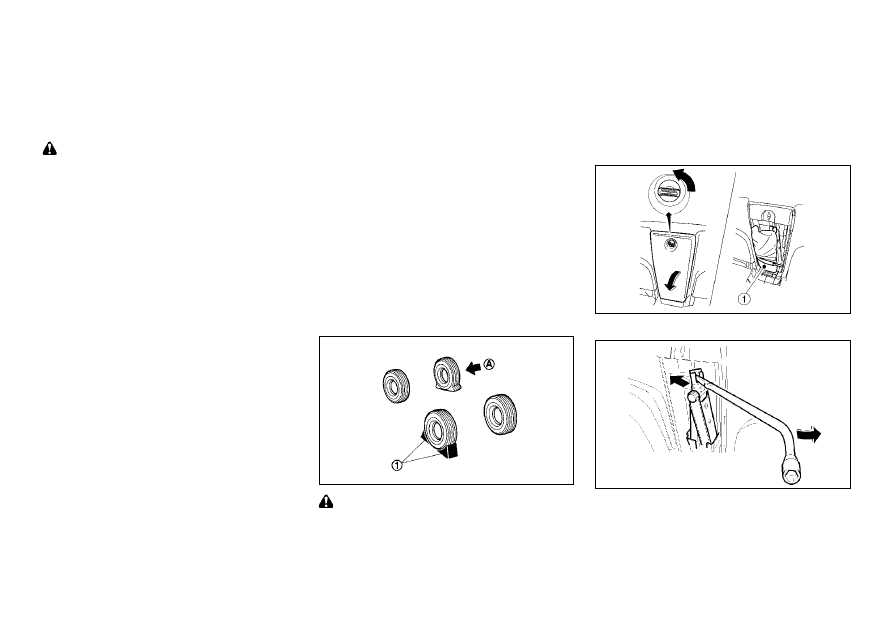

Подложите подходящие противооткатные упоры 1 спереди и
сзади под колесо (А), которое находится по диагонали от по-
врежденного колеса, чтобы предотвратить возможное пере-
мещение автомобиля в процессе подъема домкратом.

ПОДГОТОВКА ИНСТРУМЕНТА

Автомобили с кабиной “King Cab”

6 - 3

В случае неисправности

3. Чтобы освободить и вынуть домкрат вставьте плоский

конец колесного ключа в прорезь головки домкрата и по-
верните ключ против часовой стрелки.

ПОДГОТОВКА ЗАПАСНОГО КОЛЕСА

Кронштейн крепления запасного колеса

(для некоторых вариантов исполнения автомобиля)

1. Если автомобиль оснащен поворотным кронштейном

для запасного колеса, отверните крепежную гайку за-
пасного колеса

в соответствии с рисунком, пользуясь

колесным ключом.

2. Вставьте квадратный хвостовик вала домкрата в ква-

дратное отверстие колесного ключа, который будет вы-
полнять функцию рукоятки.

Автомобили с кабиной “Double Cab”

Подготовка инструмента
(для автомобиля с кабиной “Double Cab”)

Инструмент и домкрат находятся в ящике, расположенном за
спинкой заднего сиденья.

1. Сложите спинку заднего сиденья. См. раздел «Сиденья»

главы «1. Безопасность – сиденья, ремни безопасности
и дополнительные удерживающие системы».

2. Достаньте

сумку и извлеките из нее инструмент.

Автомобили с кабиной “King Cab”:

Инструмент находится в ящике, расположенном между дву-
мя откидными сиденьями.

1. Отоприте ящик, повернув рукоятку замка, и снимите

крышку ящика.

2. Достаньте

сумку и извлеките из нее инструмент.

3. Чтобы освободить и вынуть домкрат вставьте плоский

конец колесного ключа в прорезь головки домкрата и по-
верните ключ против часовой стрелки.

6 - 4

В случае неисправности

оси вала домкрата, для того чтобы Т-образный конец не
вышел из прорези, и вращайте вал домкрата против ча-
совой стрелки, чтобы опустить запасное колесо.

6. После того как запасное колесо будет полностью опуще-

но на землю, выньте валик домкрата, затем протяните
руку под автомобиль и освободите из центрального от-
верстия ступицы колеса планку и цепь лебедки.

7. Осторожно вытащите запасное колесо из-под автомобиля.

ВНИМАНИЕ

При установке запасного колеса в походное положение
проверьте, чтобы крепежная планка цепи располагалась
по центру отверстия ступицы колеса. Затем поднимите
запасное колесо в походное положение.

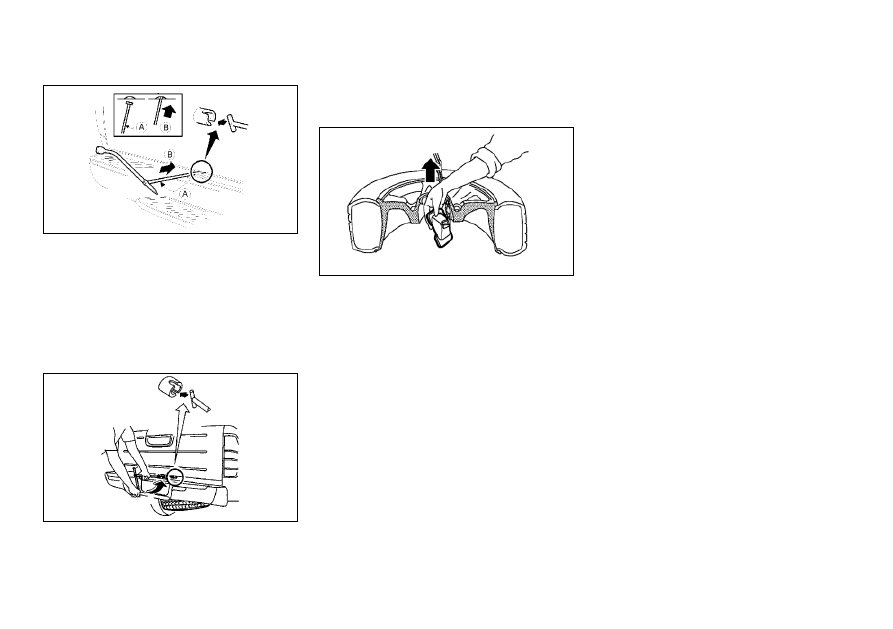

3. Найдите овальное отверстие над средней частью заднего

бампера

4. Вставьте Т-образный конец вала домкрата в овальное

отверстие и продвиньте его по направлению к лебедке,
расположенной над запасным колесом.

ВНИМАНИЕ

Вставляйте валик домкрата в отверстие под углом, как
показано на рисунке.

5. Вставьте Т-образный конец вала в Т-образную прорезь

полого вала лебедки запасного колеса. Нажимая вдоль

6 - 5

В случае неисправности

• Используйте только домкрат, которым укомплектован ваш

автомобиль. Домкрат предназначен только для подъема
вашего автомобиля при замене поврежденного колеса.

• Не пользуйтесь вашим домкратом для подъема других

автомобилей.

• Для установки домкрата пользуйтесь только предна-

значенными для этого местами на кузове. Запрещено
упирать домкрат в другие места кузова или подвески.

• Не поднимайте автомобиль выше, чем это нужно для за-

мены колеса.

• Запрещено подкладывать под домкрат или под его

опорную головку деревянные бруски, камни и т.д.

• Запрещено запускать двигатель или оставлять его ра-

ботать, если автомобиль поднят на домкрате. Это может
привести к неожиданному падению автомобиля с дом-
крата и несчастному случаю.

• Не разрешайте пассажирам оставаться в автомобиле,

который поднят домкратом.

• Полностью разгрузите автомобиль от перевозимого ба-

гажа и грузов.

• Подложите противооткатные упоры под колесо, которое

расположено по диагонали относительно демонтируе-
мого колеса (см. выше).

ВНИМАНИЕ

Домкрат должен опираться на ровную твердую поверх-
ность.

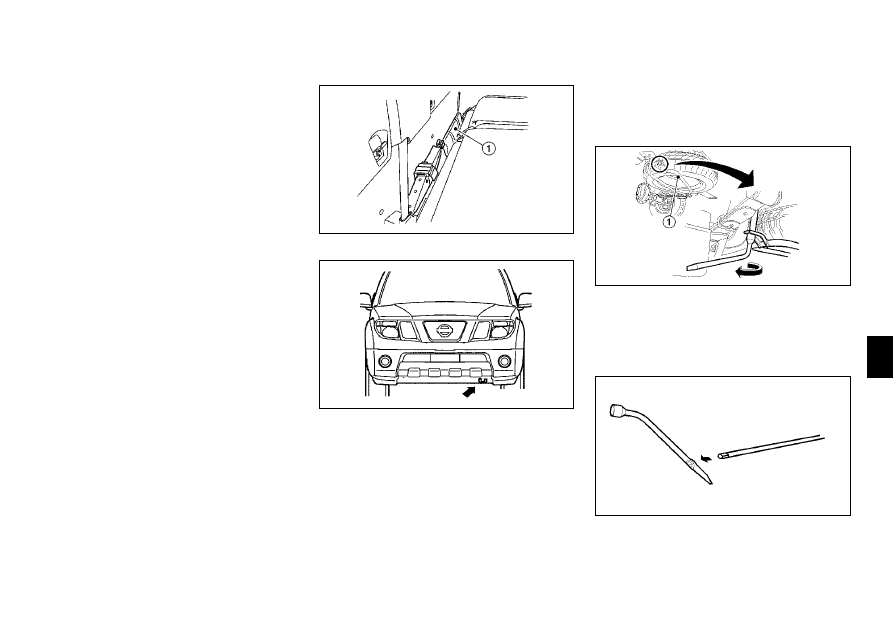

1. Поместите домкрат под автомобиль таким образом, что-

бы головка располагалась точно под опорным местом
кузова, специально предназначенным для подъема ав-
томобиля, как показано на иллюстрации. Опорные места
в передней части автомобиля обозначены стрелками,
которые отштампованы на стенках лонжеронов рамы.

ОПАСНОСТЬ

• Перед использованием домкрата прочитайте наклейку с

предупреждениями на корпусе домкрата.

• Запрещено находиться под автомобилем, который опи-

рается только на домкрат.

СНЯТИЕ ПОВРЕЖДЕННОГО КОЛЕСА

A Автомобили с кабиной “King Cab”:

B Автомобили с кабиной “Double Cab”:

Спереди

Cзади

Места расположения опор домкрата
