4.9.1.
Ходовая часть - колеса, шины и ступицы скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Колеса, шины и ступицы скрепера унифицированы с соответствующими узлами
и деталями одноосного тягача.
Ступица 17 (рис .81) колеса установлена на цапфе 5, которая крепится к
кронштейну оси.
Монтаж шины на обод, регулировка подшипников
ступицы описаны в разделах 4.2. "Трансмиссия механическая" и
4.3. "Ходовая часть".
Обслуживание ходовой части скрепера в процессе эксплуатации заключается
в периодической проверке затяжки резьбовых соединений, замене смазки и
регулировке подшипников ступиц
При монтаже шин скрепера следует обратить внимание на расположение
рисунка протектора (рис.82).
Допускается вывешивать колеса скрепера с помощью гидроцилиндров ковша,,
после чего под ось подкладывать надежные опоры.
Марки смазок, применяемых для подшипников ступиц
колес скрепера, а также указания о сроках их замены приведены в
приложениях I и 2.

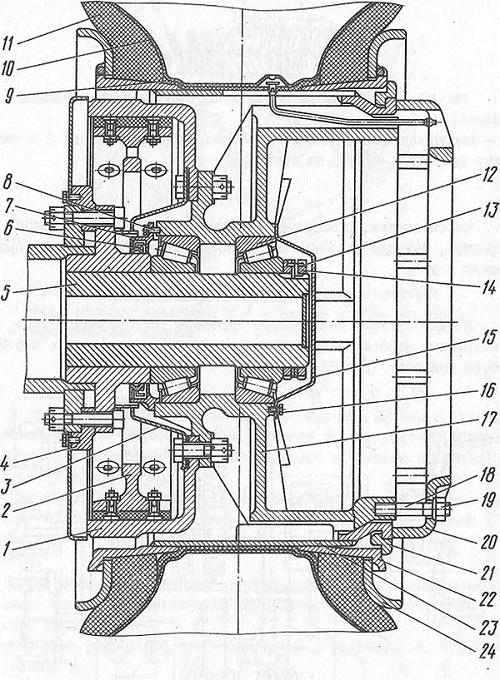

Рис.81. Колесно-ступичная часть скрепера:
I - барабан тормозной; 2 - колодка тормоза; 3 - маслоотражатель; 4 -
суппорт тормоза; 5 - цапфа; .6 - сальник ступицы; 7 - обойма сальника
ступицы; 8 - болт обоймы сальника; 9 - лента ободная;
10 - камера; II - покрышка; 12 - подшипник; 13 - шайба замковая; 14 -
гайка подшипников ступицы; 15 - крышка подшипников;
16 - болт крышки подшипников; 17 - ступица колеса; 18 - шпилька
крепления колеса; 19 - гайка крепления колеса; 20 - прижим колеса; 21 -
кольцо замочное; 22 - кольцо посадочное съемное;
23 - обод в сборе; 24 - кольцо бортовое

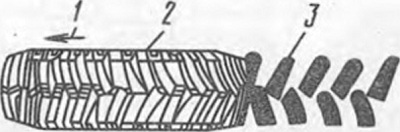

Рис .82. Расположение рисунка протектора шины
(ведомое колесо):
I - направление движения самоходного скрепера вперед; 2 - вид на шину
сверху; 3 - след на грунте
