5.

Инструмент скрепера МоАЗ-6014


К каждому самоходному скреперу завод прилагает комплект водительского инструмента и принадлежностей, которые могут храниться в инструментальном ящике, установленном на раме тягача.







Комплект предназначен для использования на рабочих объектах и в гараже при технических обслуживаниях и текущем ремонте самоходных скреперов.

Помимо комплекта водительского инструмента и принадлежностей каждое хозяйство должно иметь инструмент дая ремонта, приспособления для разборки и сборки, съемники специальные, развертки.

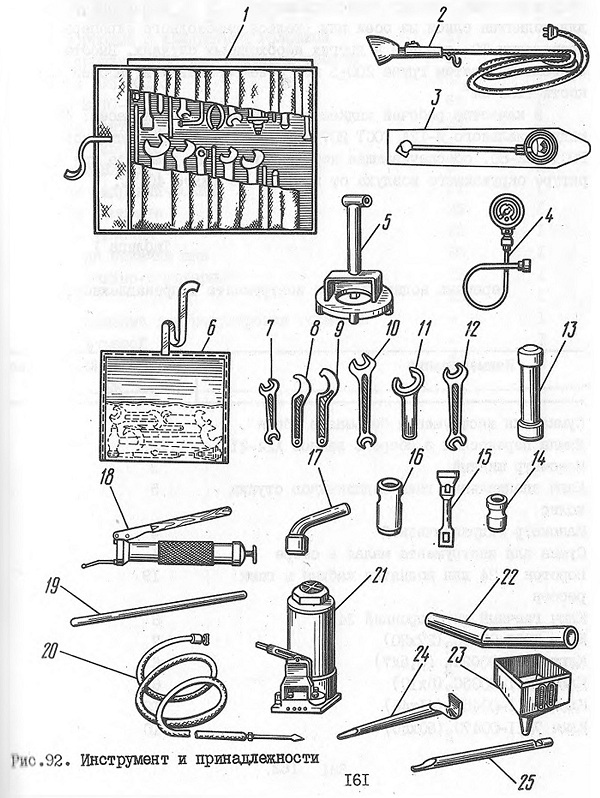

Перечень прилагаемого к самоходному скреперу инструмента и принадлежностей показан на рис,92 и приведен в табл.1.

Б комплект водительского инструмента и принадлежностей входит гидравлический домкрат грузоподъемностью 25 т, предназначенный для поднятия одной из осей или колеса самоходного скрепера при проведении ТО, ремонте и других необходимых случаях. Высота подъема домкратом груза 200+5 мм, объем заливаемой рабочей жидкости 1200 см3,

В качестве рабочей жидкости применяется смесь масел: 40 % индустриального И-12А ГОСТ 20799-75 и 60 % трансформаторного ГОСТ 982-80, обеспечивающая нормальную работу домкрата при температуре окружащего воздуха от плюс 60 до минус 40 °С.

Таблица I
Перечень водительского инструмента и принадлежностей





Наименование

Позиция на рис.92

Количество

Сумка для инструмента большая в сборе

I

I

Лампа переносная в сборе с лампой A24-2I

2

I

Манометр шинный

3

I

Ключ специальный гаек подшипников ступиц

5

I

so лес

Манометр гидравлический

4

I

Сумка для инструмента малая в сборе

6

I

Вороток ф 24 для поднятия кабины и гаек

19

I

рессор

Ключ гаечный двусторонний 24x27

б

I

Ключ 78П-0041С2 (27x30)

7

I

Ключ 78П-0002С2 (5,5x7)

6

I

Ключ 78П-0003С2(8хЮ)

6

I

Ключ 78П-0045С2 (41x46)

12

I

Ключ 7811-0047С2 (50x55)

10

I



Кляч 78II-O322C2(I00-II0)

8

I

Ключ 7811-03530,(115-120)

9

I

Ключ односторонний S65

II

I

Ключ торцовый S38x22 для гаек колес

15

I

Ключ торцовый 8.27x46 для гаек ССУ

13

I

Ключ торцовый с квадратной головкой

17

I

Ключ торцовый S50 для подтяжки рессор

16

I

Бородок 7851-0160

6

I

Зубило 2810-0207 Лопатка монтажная

6

24

I

Молоток 7850-0103

6

I

Отвертка В250х1,4

6

I

Домкрат гидравлический

21

I

Вороток домкрата

25

I

Насадка угловая

22

I

Рукав дяя накачки шин

20

I

Шприц рычажно-плунжернкй

18

I

Воронка

23

I

Приспособление для регулировки тормозов

-

I

Бачок питьевой

I

Ключ торцовый S36

14

I
