4.9.7.
Цилиндры гидравлические скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Предназначены для перемещения рабочих органов скрепера: ковша, заслонки
и задней стенки.
На скрепере установлены три пары гидравлических цилиндров.
Поршень с уплотнительными кольцами разделяет цилиндр на две полости,
которые соединяются со сливной и нагнетательной магистралями
гидросистемы каналами в крышках I (рис.90) и 10.

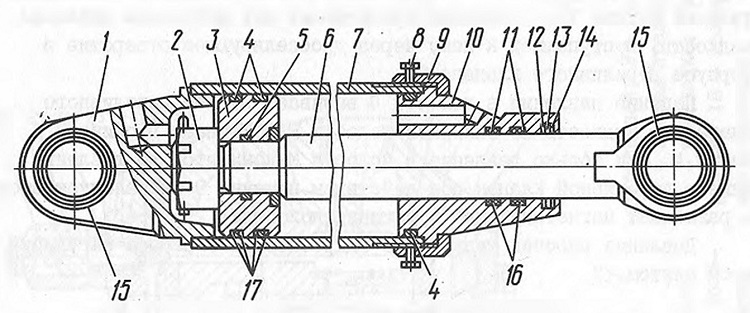

Рис.90. Цилиндр гидравлический:
I - крышка задняя; 2 - гайка прорезная; 3 - поршень; 4,5,11 -
- кольца уплотнительные; б - шток; 7 - труба; 8 - болт;
9 - гайка накидная; 10 - крышка передняя; 12 - грязесъемник;
13 - скребок; 14 - кольцо стопорное; 15 - втулка; 16,17 - кольца
защитные
4.9.8.
Замок гидравлический скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Предназначен для надежной фиксации ковша в поднятом положении. Он
установлен в нагнетательной магистрали между гидрораспределителем и
цилиндрами ковша скрепера.
Устройство гидравлического замка показано на рис.91.
При подъеме ковша рабочая жидкость, открыв клапан 9, из полости С через
отверстия в гильзе 8 поступает в полость А и затем - в штоковую полость
цилиндров.
При нейтральном положении золотника, гидрораспределителя клапан 9
герметично прижат к седлу гильзы 8 под действием пружины 10
и давления жидкости со стороны полости А,
предохраняя тем самым ковш от опускания.
При опускании ковша рабочая жидкость от гидрораспределителя поступает в
полости А и В и своим давлением перемещает плунжер 2, который открывает
клапан 9. Жидкость из штоковой полости цилиндров через отверстия в
гильзе 8 поступает из полости А в полость О и далее на слив.
Температурный клапан 7 предназначен для сброса давления при
температурных расширениях жидкости в цилиндрах ковша, когда золотник
гидрораспределителя находится в нейтральном положении.

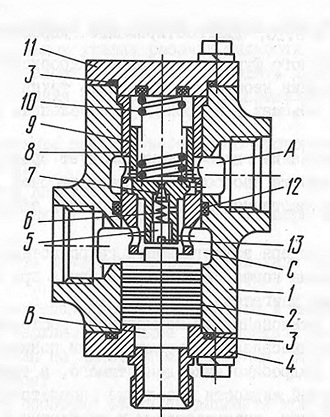

Рис.91. Замок гидравлический:
I - корпус; 2 - плунжер; 3,12 - кольца уплотнительные; 4 - крышка
нижняя; 5 - винт; 6,10 - пружины; 7 - клапан температурный 8 - гильза; 9
- клапан обратный; II - крышка верхняя;
13 - шплинт
4.9.9. Маслопроводы в гидросистеме скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Рабочая жидкость в гидросистеме циркулирует по трубопроводам и резиновым
рукавам.
Рукава, устанавливаемые в нагнетательной магистрали, заделаны в
наконечники неразборной конструкции.
Уплотнение трубопроводов с рукавами высокого давления осуществляется с
одной стороны конусными соединениями, с другой -
- резиновыми уплотнительными кольцами.
