4. Подсоедините прибор MUT-II/III к

диагностическому разъёму.

Рис. 6.24


5. Установите ключ зажигания в положение

"ON" (но не запускайте двигатель).


6. Для проверки работы топливного насоса

используйте прибор MUT-II/III в режиме
проверки исполнительных устройств. Выберите
режим № 07 прибора MUT-II/III для включения
топливного насоса (проверка исполнительных
устройств системы управления).

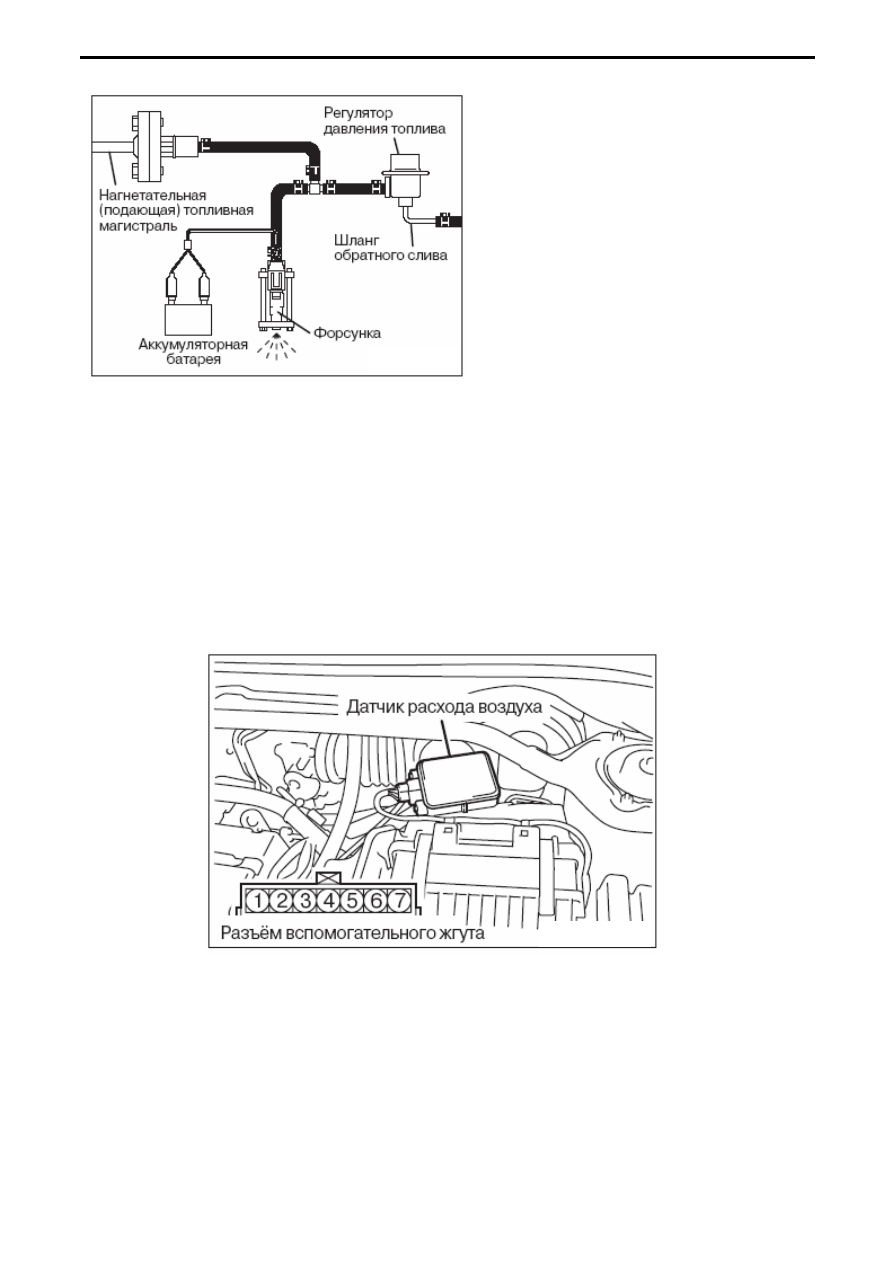

7. Приведите форсунку в действие и

проверьте факел распыла топлива. Качество
распыла можно считать удовлетворительным,
если нет явных отклонений от нормы.



8. Прекратите подачу напряжения на форсунку и проверьте гидравлическую плотность

распылителя.

Номинальное значение: Не более 1 капли в минуту

9. При выключенном топливном насосе подайте питание на форсунку, чтобы слить остатки

топлива.


10.Если распыление топлива явно неудовлетворительное или подтекание распылителя выше

допустимого, форсунку нужно заменить.


11.Отсоедините прибор MUT-II/III.



3.13  Проверка датчика расхода воздуха (AFS)





















Рис. 6.25

Для проверки датчика расхода воздуха (AFS), подсоедините прибор MUT-II/III к диагностическому

разъему.  Увеличивайте  и  уменьшайте  частоту  вращения  коленчатого  вала  двигателя.  Если  при
изменении  частоты  вращения  коленчатого  вала  двигателя  частота  сигнала  изменяется,  то  можно
считать  датчик  расхода  воздуха (AFS) исправным.  Для  проведения  более  подробной  проверки
необходимо подключить осциллограф к выходу датчика для снятия формы сигнала (более подробно см.
соответствующую документацию).












6 – 43



Технические операции на автомобиле

Таблица 12





№

Проверяемый

элемент

Условия проверки

Исправное

состояние

Процедура

проверки

Двигатель работает на

холостом ходу

14 - 40 Гц



2500 мин

-1

51 - 91 Гц






12



Датчик расхода

воздуха *

1



Air flow sensor

•  Температура

охлаждающей жидкости

80-95

°С

•  Освещение и все

дополнительное

оборудование

выключено

•  Коробка передач:

Нейтраль (МКПП)

Положение Р (АКПП)

Увеличение частоты
вращения
(нажатие на педаль
акселератора)

Увеличение

частоты

пропорционально

ускорению



Двигатель работает на

холостом ходу

1,4 – 4,1 г/с



2500 об/мин 5,4-10,1

г/с




12



Датчик расхода

воздуха



Air flow sensor

•  Температура

охлаждающей жидкости

80-95

°С

•  Освещение и все

дополнительное

оборудование

выключено.

•  МКПП - Нейтраль

•  АКПП - Положение “Р”

Увеличение частоты
вращения
(нажатие на педаль
акселератора)

Увеличение

частоты

пропорционально

ускорению





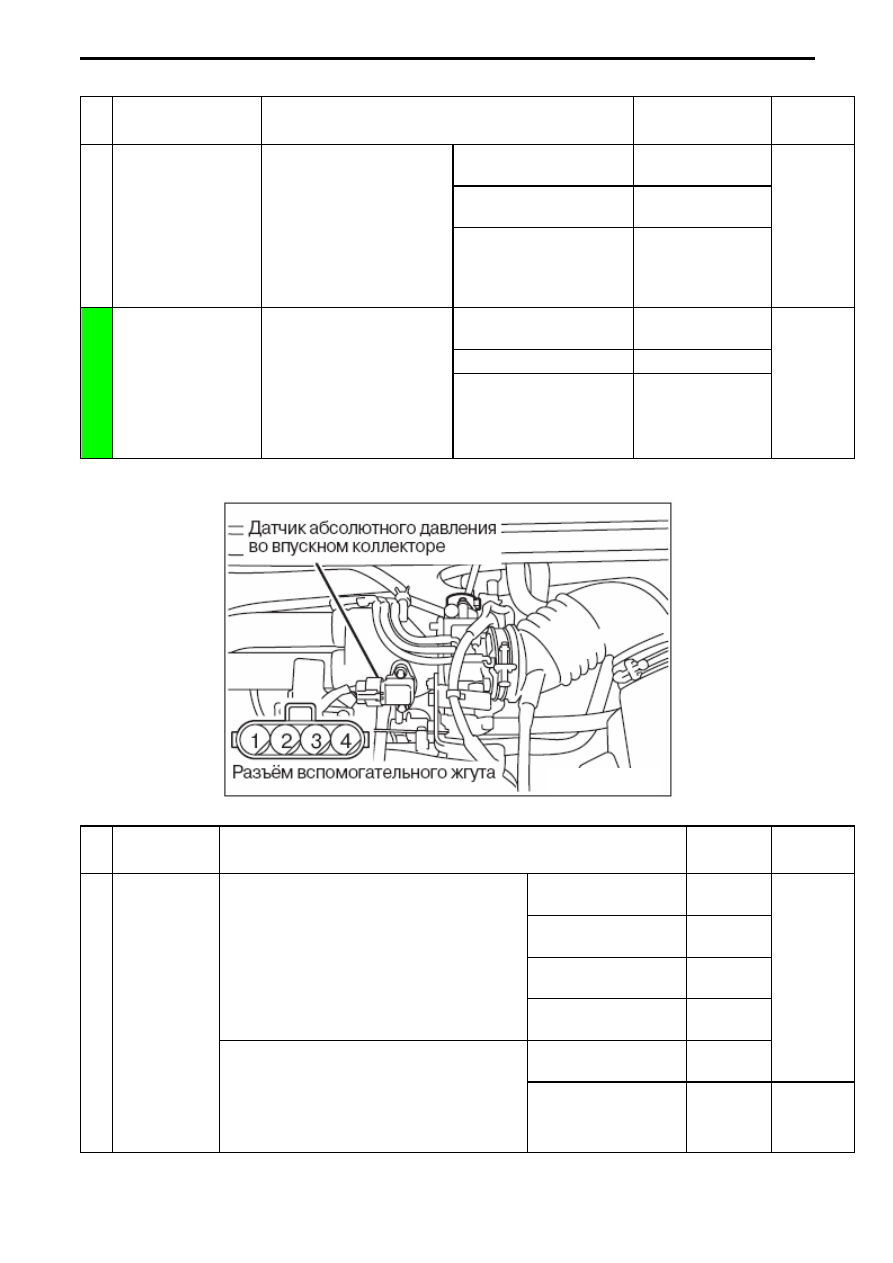

3.14  Проверка вакуумного датчика (MAP sensor - двигатель 4G1).



















Рис. 6.26



Таблица 13

№  Проверяемый

элемент

Условия проверки

Исправное

состояние

Процедура

проверки

Высота над уровнем

моря: 0м

101 кПа

Высота над уровнем

моря: 600м

 95кПа

Высота над уровнем

моря: 1200 м

 88 кПа

Положение ключа зажигания: ON
(зажигание включено)

Высота над уровнем

моря: 1800 м

81 кПа

Режим холостого

хода

21,3-34,7

кПа

Код №

0105




32



Датчик

абсолютного

давления во

впускном

коллекторе





Manifold
absolute

pressure

sensor

• Температура охлаждающей жидкости

80-95

°С

• Освещение и все дополнительное

оборудование выключено
• Коробка передач: Нейтраль (МКПП)

                                        Положение Р (АКПП)



Резкое ускорение



Увеличива

ется





6 – 44

      Технические операции на автомобиле



Проверить    исправность  вакуумного  датчика,  можно  сравнив  показания  фактических  значений  и

значений, соответствующих работе исправного датчика для пункта 32 таблицы данных MUT-II/III.



 3.15  Проверка датчика положения распределительного вала и датчика
положения коленчатого вала

Работу датчика положения коленчатого вала можно проверить, сравнив показания фактических

значений и значений, соответствующих работе исправного датчика для пункта 22 таблицы данных
MUT-II/III.

Работу датчика положения коленчатого вала и распределительного вала можно также проверить,

наблюдая сигнал на их выходе при помощи осциллографа (методика проверки была рассмотрена выше
пункт 2.5.1).



Таблица 14

№

Проверяемый

элемент

Условия проверки

Исправное

состояние

Процедура

проверки

• Коленчатый вал
двигателя
прокручивается
стартером.
• Тахометр подключен



Сравните показания

тахометра и MUT-III



Показания

должны

совпадать

Температура охлаждающей
жидкости: -20

°С

1100 - 1300

об/мин



Температура охлаждающей
жидкости: 0

°С

1100 - 1300

об/мин

Температура охлаждающей
жидкости: 20

°С

1100 - 1300

об/мин

Температура охлаждающей
жидкости: 40

°С

920 – 1120

об/мин









22






Датчик    положения

коленчатого    вала



Crank angle

sensor

• Двигатель работает на
холостом ходу.
• Датчик-выключатель
полностью закрытого
положения
дроссельной заслонки:
“ON” (ВКЛ)

Температура охлаждающей
жидкости: 80

°С

650 – 850

об/мин

Код

№ P0335





3.16 Проверка датчика температуры воздуха на впуске



Работа датчика температуры воздуха на впуске основана на использовании термистора, чье
сопротивление изменяется при изменении температуры воздуха на впуске. Работу этого датчика

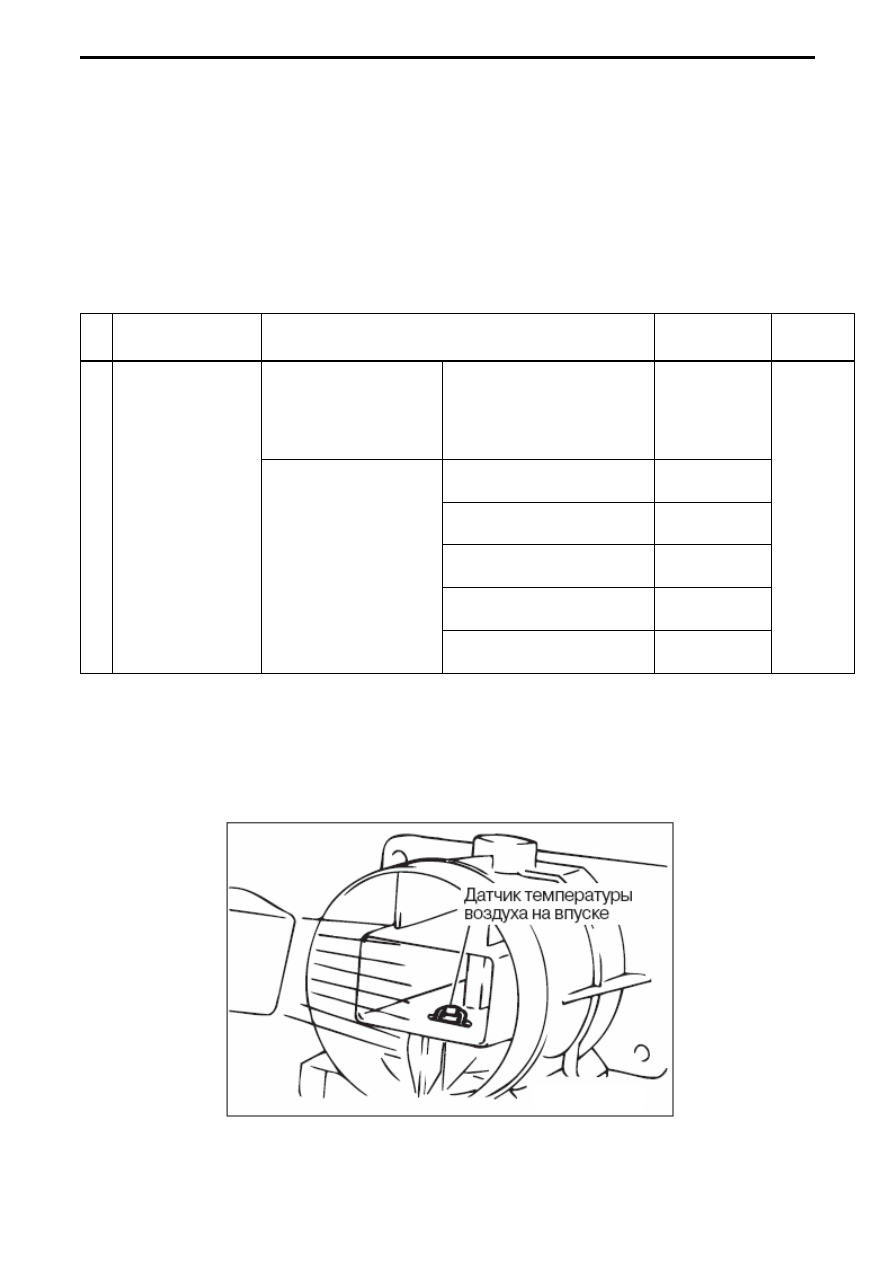

можно проверить, нагревая воздух на впуске при помощи фена (см. рис. 6.27) и наблюдая за
результатами изменения значения, измеряемого прибором MUT-II/III (DATA LIST №13).






















Рис. 6.27





6 – 45



Технические операции на автомобиле



1. Отсоедините разъём датчика расхода воздуха.
2. Измерьте сопротивление между выводами № 5 и № 6.
Номинальное значение:
13 − 17 кОм (при −20°C)
5,3 − 6,7 кОм (при 0°C)
2,3 − 3,0 кОм (при 20°C)
1,0 − 1,5 кОм (при 40°C)
0,56 − 0,76 кОм (при 60°C)
0,30 − 0,42 кОм (при 80°C)
3. Снимите датчик расхода воздуха.
4. Измерьте сопротивление, подогревая датчик при помощи фена.
Нормальное состояние:


Таблица 15

Температура, (

°С)

Сопротивление (кОм)



Повышается



Понижается


5. Если значения сопротивления не соответствуют техническим условиям или не изменяются, то
замените датчик расхода воздуха в сборе.
6. Установите датчик расхода воздуха и затяните его установленным моментом.
Величина момента затяжки: 8,8 ± 1 Н-м



3.17  Проверка датчика температуры охлаждающей жидкости




















Рис. 6.28



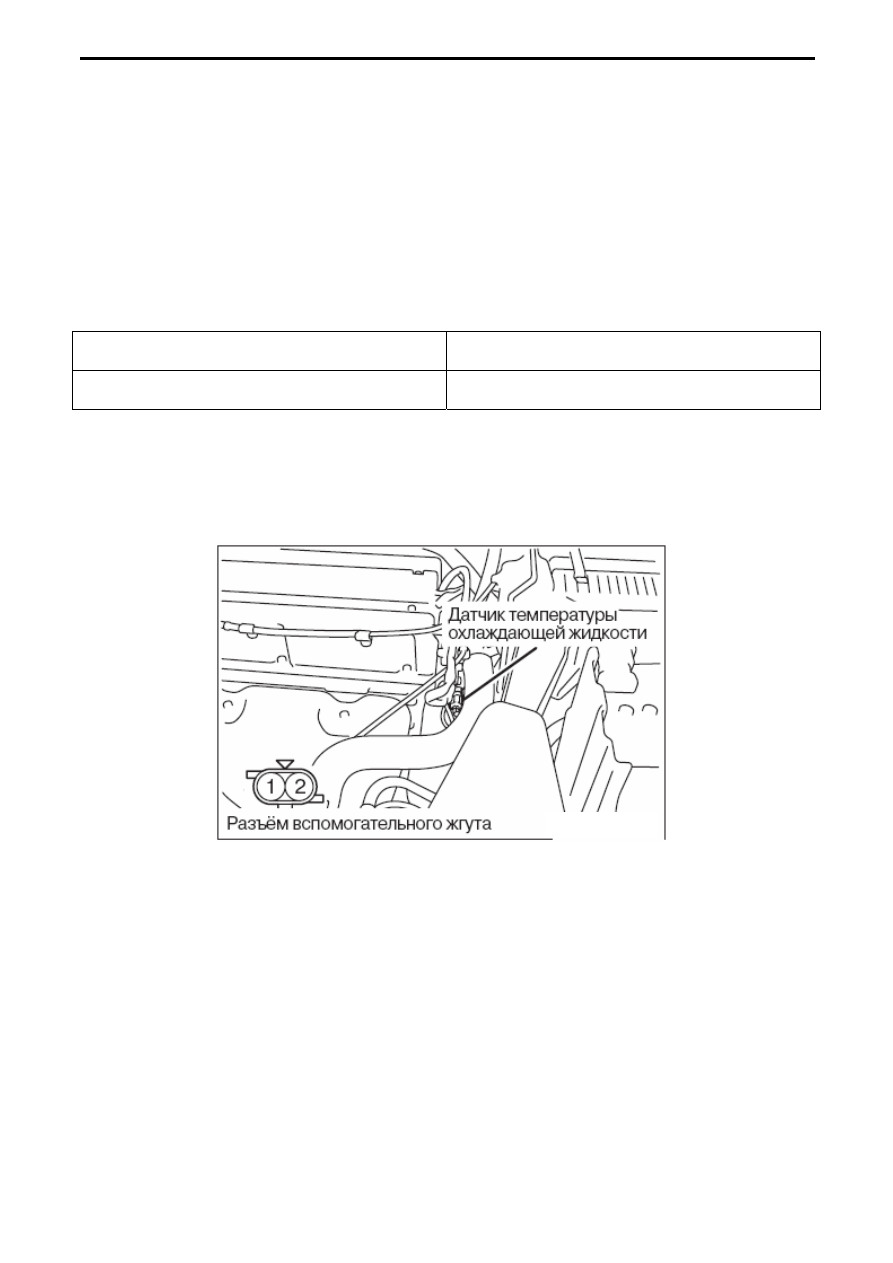

Для проверки датчика температуры охлаждающей жидкости подсоедините MUT-II/III к

диагностическому разъему и сравните температуру охлаждающей жидкости, показанную во время
запуска двигателя, с температурой, показанной после завершения прогрева двигателя.

Датчик также можно проверить отдельно следующим образом.

Внимание!
Снимая и устанавливая датчик, старайтесь не повредить инструментами пластмассовую часть
его разъёма.
