8. Измерьте осевой зазор ведомой шестерни не менее

чем в четырех точках по окружности ведомой шестерни.



Номинальное значение: 0.11 -  0,16 мм

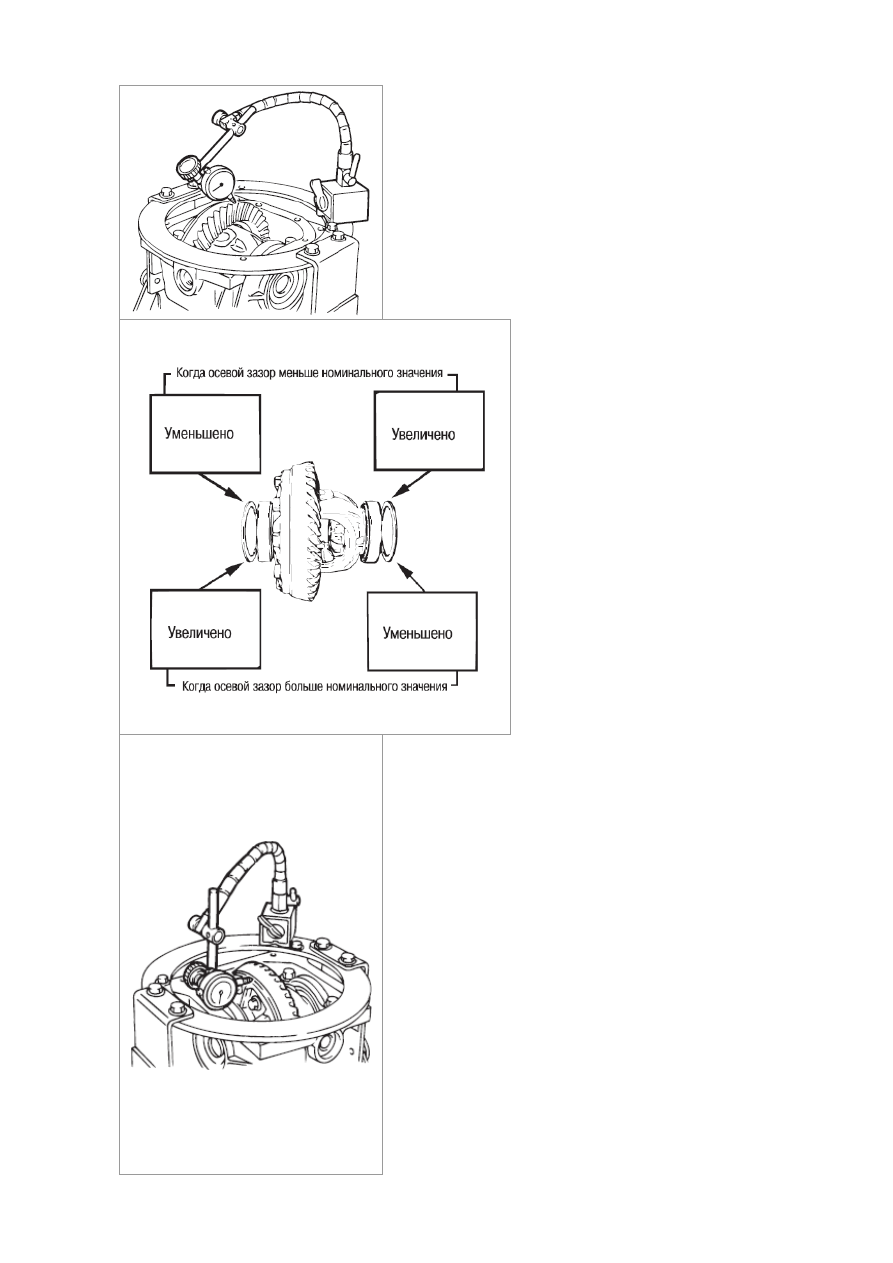

9. Если осевой зазор не соответствует

номинальному значению, то сместите

регулировочные прокладки подшипников

коробки дифференциала, как показано

на рисунке, чтобы привести в норму

осевой зазор.

ПРИМЕЧАНИЕ Приращение размера

регулировочной прокладки с одной

стороны должно быть равным величине

уменьшения толщины прокладки с

другой стороны.



10. Проверьте состояние зубъев

ведомой шестерни и при

необходимости замените. (обратитесь к

Стр. 27B_18

).



11. Замерьте осевой зазор ведомой шестерни главной

передачи.



Предельно допустимое значение: 0,05 мм



12. Если осевой зазор ведомой шестерни главной

передачи выходит за границы предельно допустимого

значения, то снимите коробку дифференциала, а затем

полуосевые шестерни, передвиньте их в другое

положение и вновь все установите в картер главной

передачи.



13. Если отрегулировать осевой зазор не удается, то

замените коробку дифференциала или комплектно

ведомую и ведущую шестерни главной передачи.





316

Дифференциалы LSD type. Технические операции на автомобиле.

Дифференциалы повышенного трения VCU type LSD, HELICAL type LSD и

HYBRID

 type LSD не подлежат разборке и ремонту в процессе эксплуатации.

Дифференциалы MECHANICAL/ FRICTION type LSD подлежат разборке, проверке

и дефектовке в процессе эксплуатации. Также, существуют особенности при

сборке дифференциала.



Разборка.




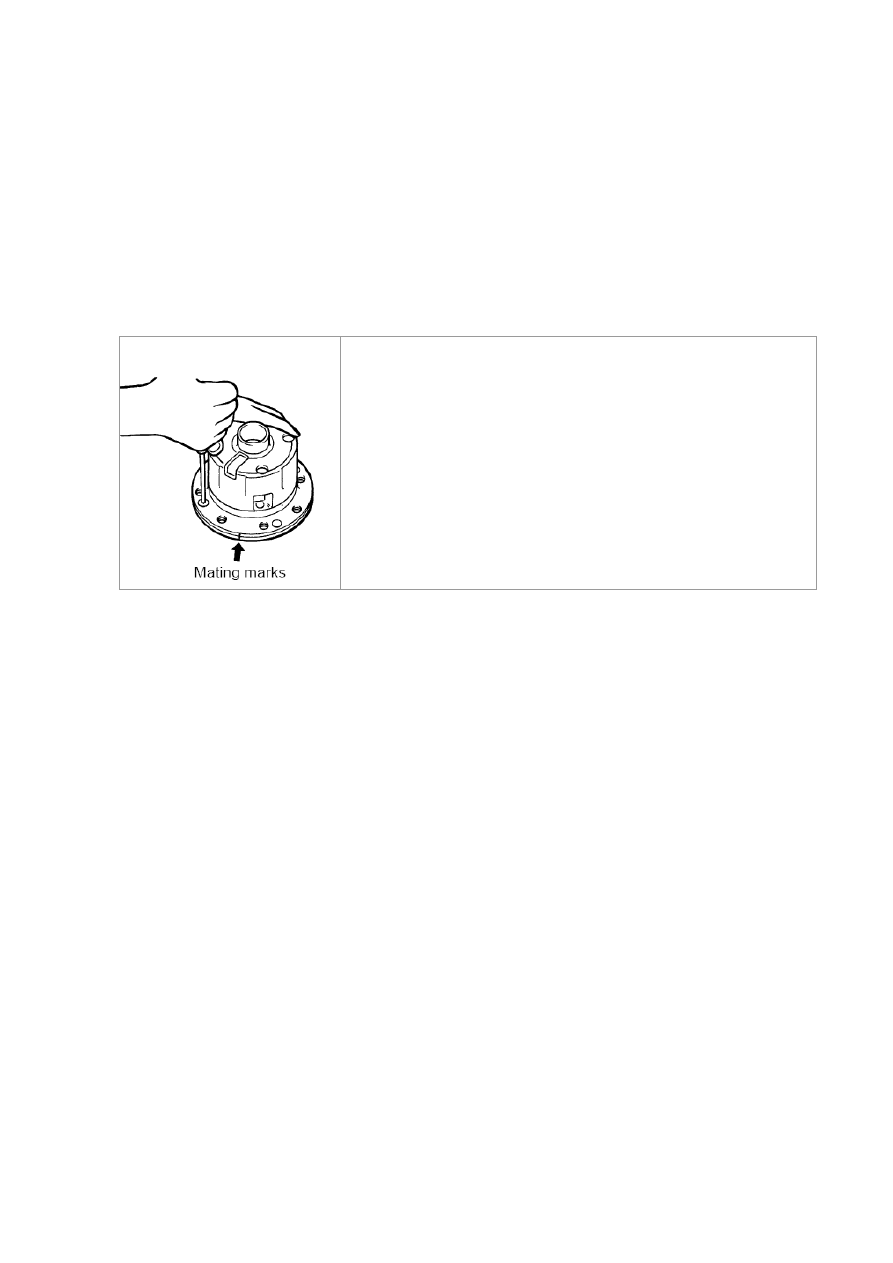

1. Проверьте наличие метки сопряжения на корпусе (mating

mark). Она может быть нанесена либо в виде небольшого

пропила, либо обозначена арабской цифрой.

2. Ослабляйте болты крепления крышки дифференциала

постепенно, один за другим.

3. Разложите внутренние части дифференциала, не

перемешивая «левые» детали с «правыми».







317

Проверка.





Проверка контактных поверхностей трения.

1. Очистите детали перед проверкой очистительной жидкостью и

просушите их сжатым воздухом.

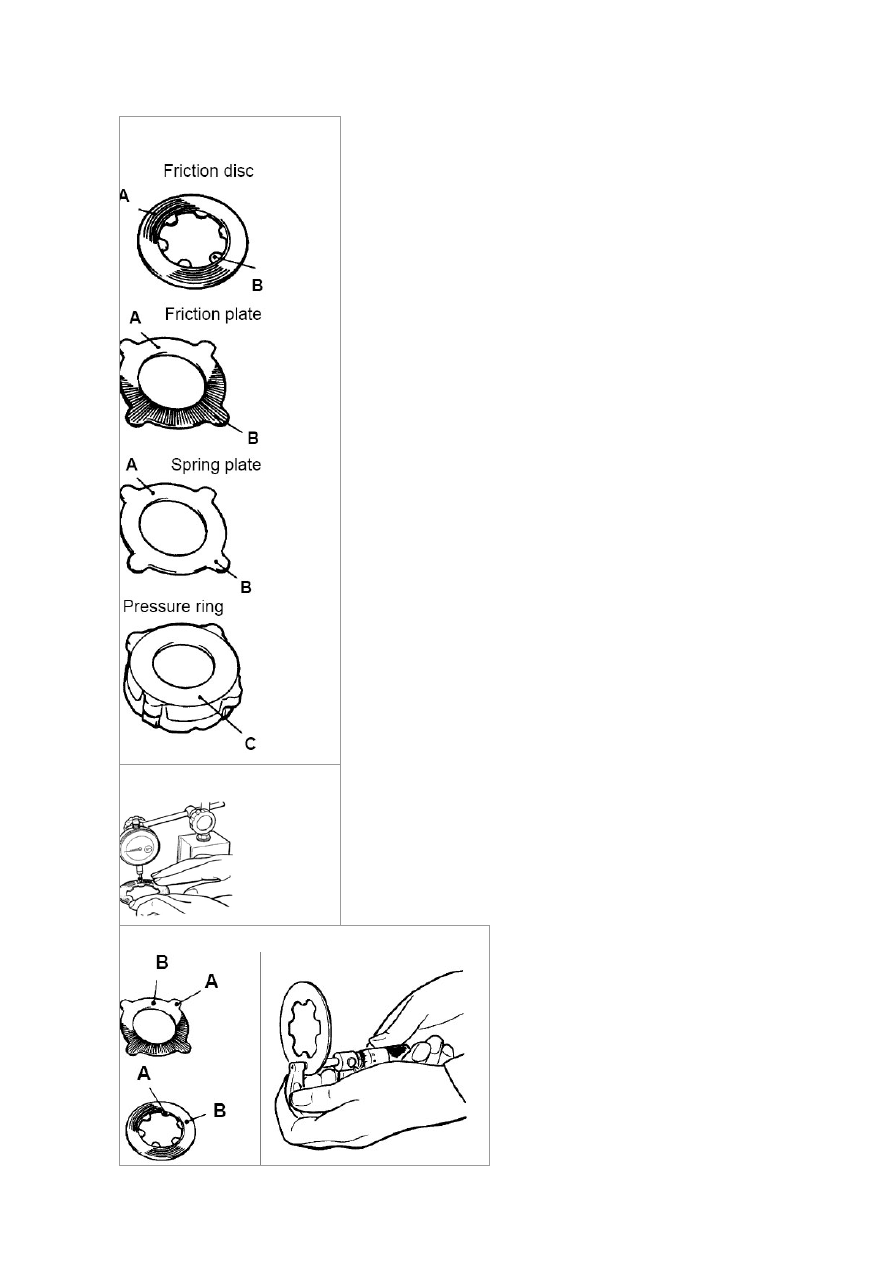

2. Проверьте фрикционные пластины (friction plate),

фрикционные диски (friction disc) и пружинные пластины (spring

plate) на наличие следующих дефектов и повреждений:

Поверхность А: Если на поверхностях трения

присутствуют следы заклинивания, избыточного трения

или температурного перегрева (изменен цвет

поверхности), это говорит о наличии эффекта

блокировки; необходимо заменить поврежденные

детали.

Примечание: прочный контакт деталей по поверхностям

трения возникает из-за пружинных пластин; это является

нормальным явлением.

Поверхность В: Если внутренние или внешние зубья

обломаны или имеют повреждения, замените

поврежденные детали.

Поверхность С: Если на поверхности присутствуют

засечки или царапины, восстановите поверхность

шлифованием с последующей полировкой.

Примечание: прочный контакт деталей по поверхностям

трения возникает из-за пружинных пластин; это является

нормальным явлением.







Проверка биения фрикционных пластин и дисков.

Для проверки используйте индикатор часового типа.
Допустимое значение: максимум 0,08 мм.



Проверка износа фрикционных пластин,

дисков и пружинных пластин.

Для проверки используйте
микрометр. Получите несколько
измерений «А» и несколько
измерений «В». Если разница
между любыми измерениями «А» и
«В» больше 0,1 мм, замените
изношенные детали на новые.






318

Сборка.













Используйте следующий метод для регулировки зазора между

пружинными пластинами и корпусом дифференциала (данный

зазор определяет начальный момент блокировки

дифференциала), а также для регулировки осевого люфта

полуосевых шестерен:

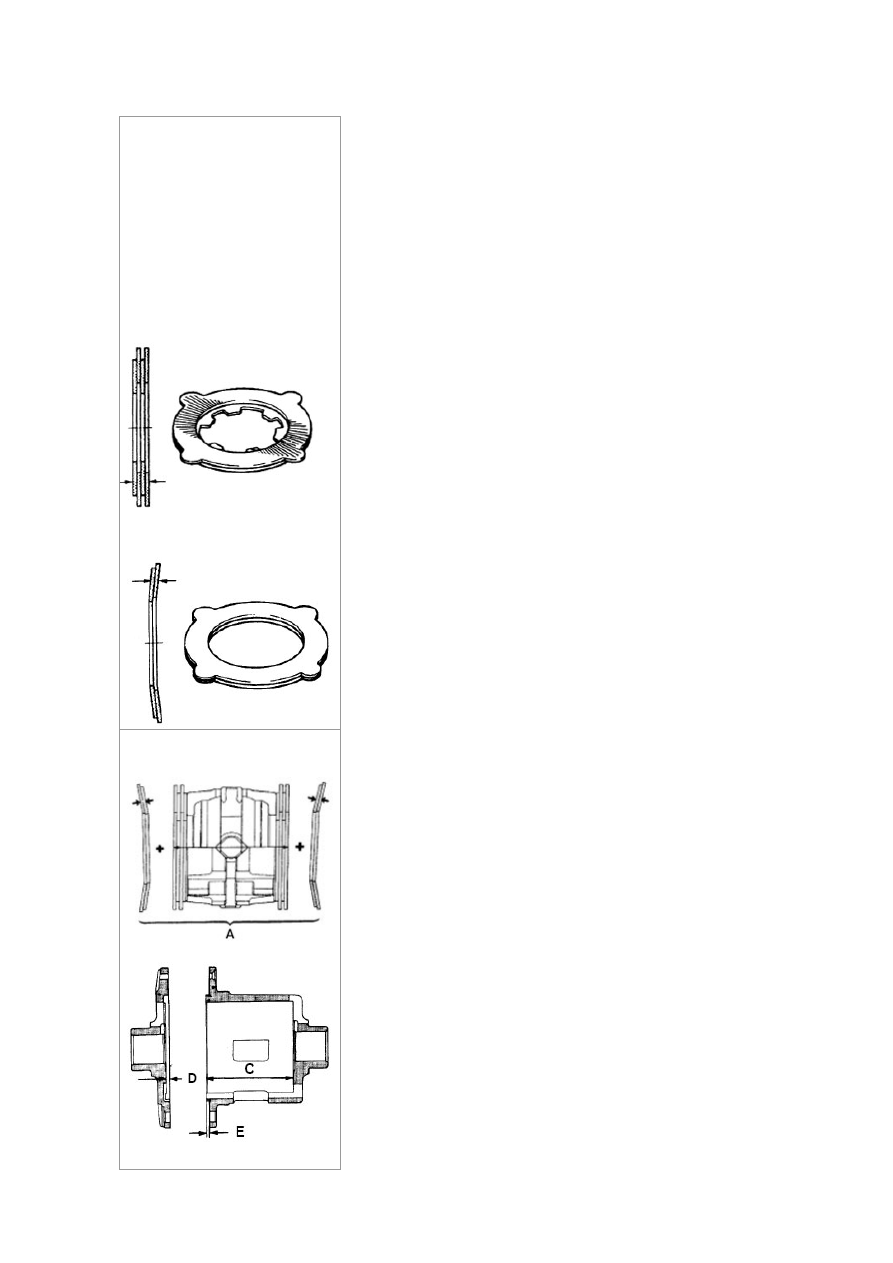

1.  Соберите 2 набора дисков, как показано на рисунке и

измерьте толщину каждого из полученных наборов.

Проверьте, чтобы разница между измерениями не

превышала 0 – 0,05 мм.

Примечание: доступно 2 типа ремонтных деталей:

- фрикционный диск (friction disc) толщиной 1,6 и 1,7 мм;

- фрикционная пластина (friction plate) толщиной 1,75 и

1,85 мм.



2.  Собирайте пружинные пластины, поочередно, как показано

на рисунке и измеряйте толщину полученного набора.

Меняя пластины, подберите их так, чтобы получить 2

набора пластин (по 2 пластины в каждом) с наименьшей

разницей толщины.

Примечание: при замене пластин, толщина новых пластин

должна быть 1,75 мм.











3.  Рассчитайте размеры «А» и «В» (см. рисунок). В = С + D – E.



4.  Подберите толщину фрикционных дисков таким образом,

чтобы зазор (В - А) между корпусом и пружинной пластиной

не превышал значение: 0,06 – 0,20 мм.
