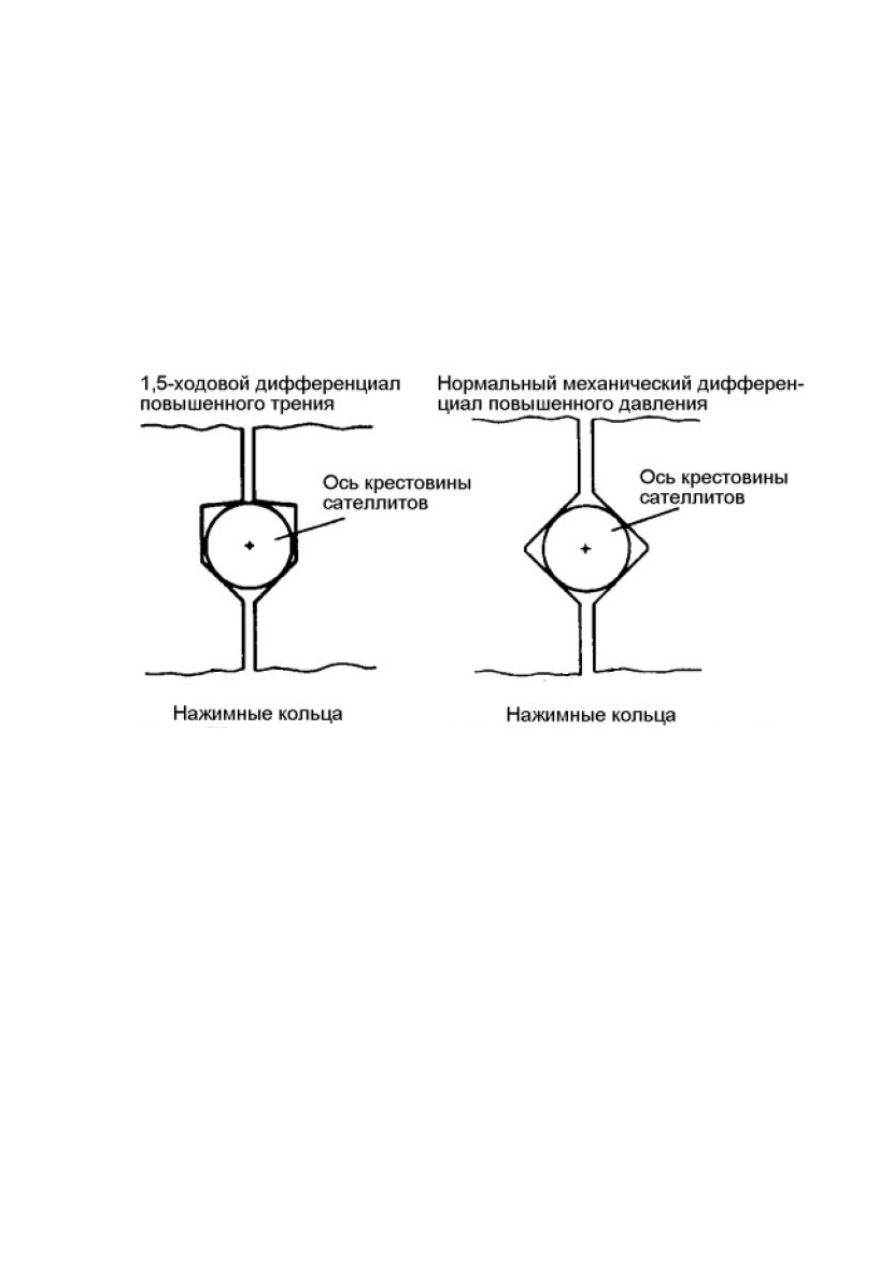

Механический 1,5-ходовой дифференциал ограниченного проскальзывания



(Mechanical 1,5-way limited-step differential (LSD)). В отличие от обычного

фрикционного дифференциала, в 1,5-ходовом  дифференциале нажимные кольца

имеют V-образные выступы только с одной стороны, что создает момент

блокировки только во время замедления автомобиля и тем самым улучшает

курсовую устойчивость при прохождении поворотов. Этот тип дифференциала

используется в автомобилях Lancer Evolution II и III.



296

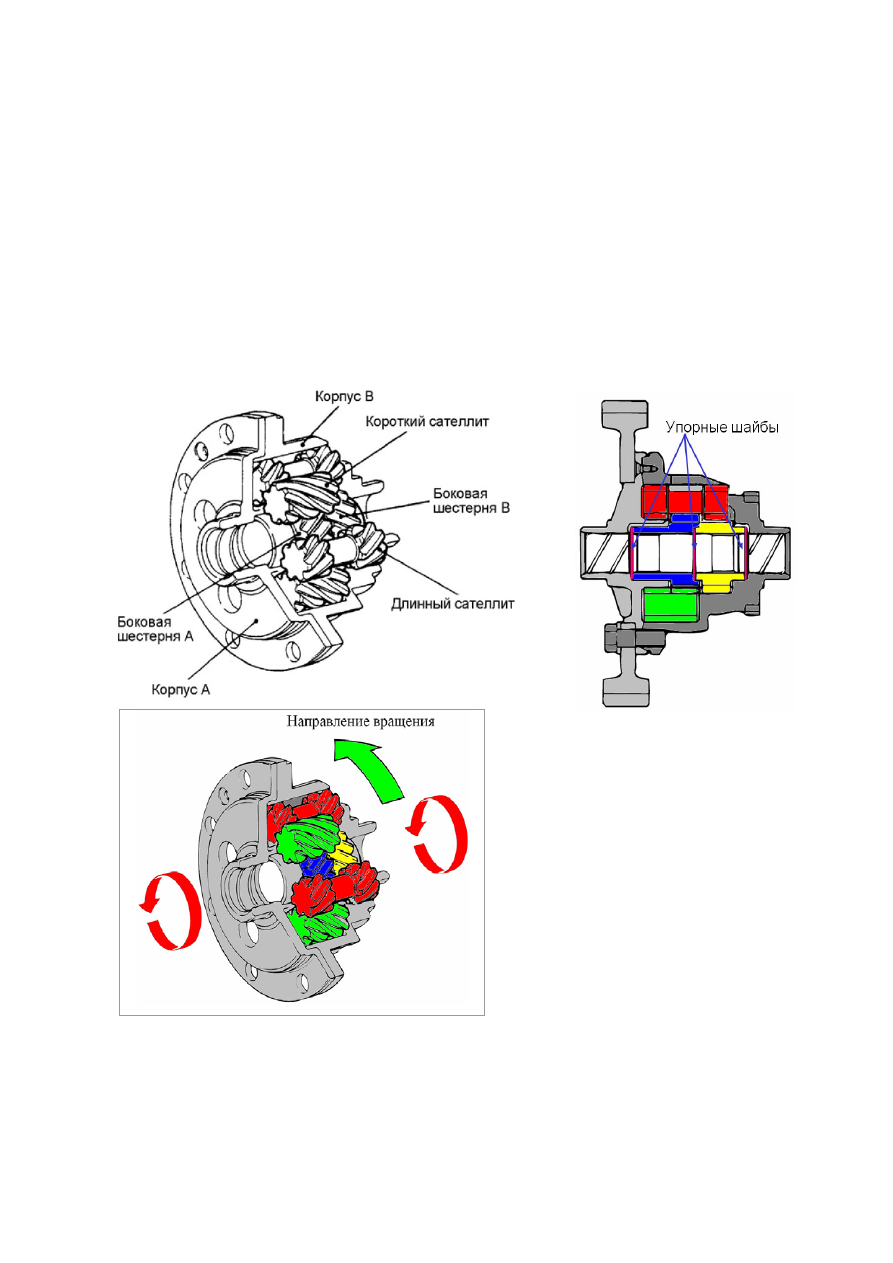

HELICAL type LSD (винтовой дифференциал). В дифференциале повышенного

трения с винтовыми шестернями используется набор шестерен с винтовыми

зубьями. Дифференциал обладает следующими особенностями:

1. Поскольку он чувствителен к изменению передаваемого момента, винтовые

шестерни позволяют передавать большую тягу, чем в случае муфты вязкостного

трения.

2. В сравнении с обычным дифференциалом повышенного трения винтовые

шестерни обеспечивают лучший разгон и управление автомобилем.

3. Используется то же масло, что и в обычных дифференциалах.

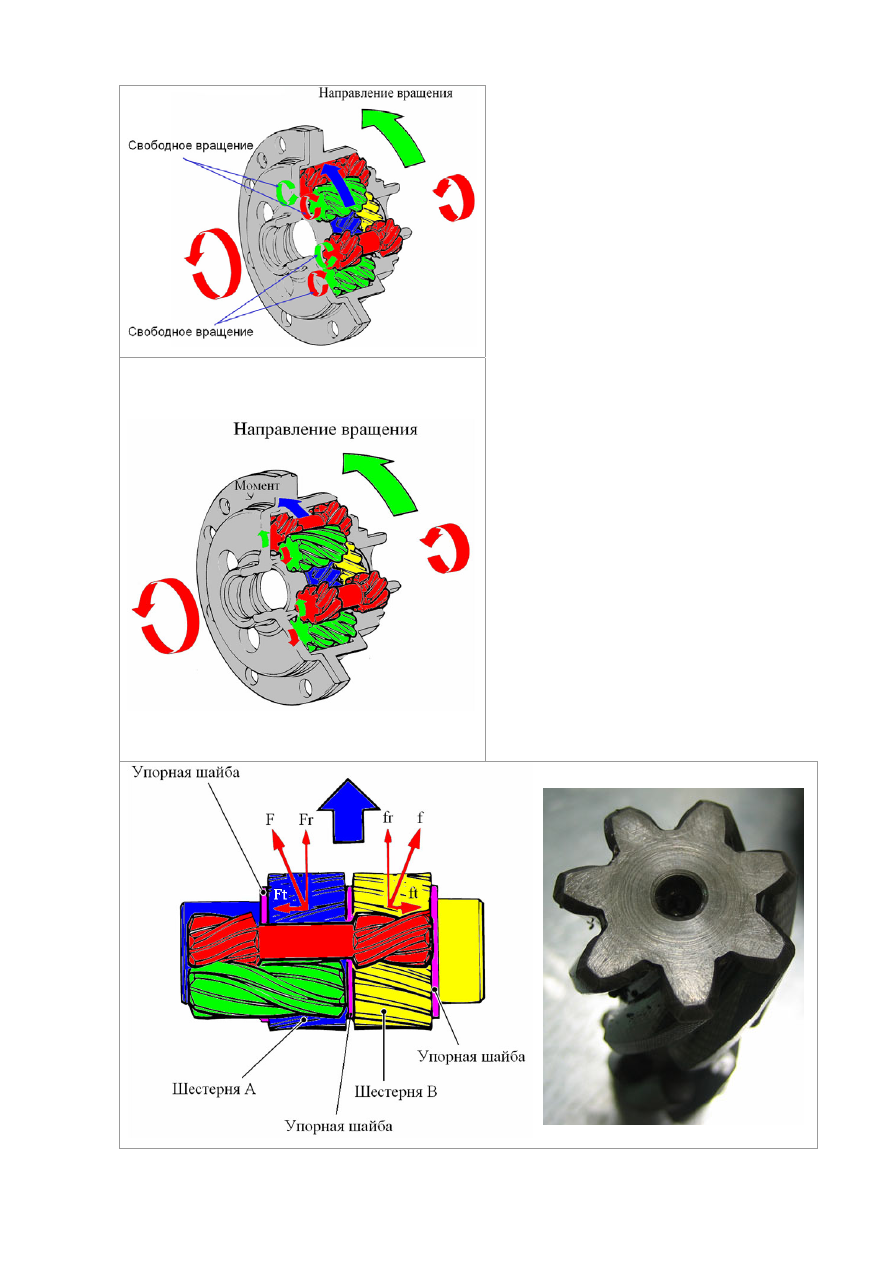

Состояние 1.



Передача мощности, прямолинейное

движение. Все винтовые шестерни

неподвижны относительно корпуса

дифференциала. Момент

блокировки отсутствует.





297

Состояние 2.

Передача мощности, движение в

повороте. Винтовые шестерни,

включая полуосевые, свободно

вращаются. Момент блокировки

незначительный.



Состояние 3.





Передача мощности, покрытия с

различными коэффициентами

сцепления. Момент сопротивления

вращению колес создает на

винтовых зубьях нормальные

реакции. Возникающие силы

прижимают винтовые шестерни к

корпусу, упорным шайбам и

крышкам корпуса дифференциала.

Возникающее механическое трение

создает момент блокировки

дифференциала.





298







































HYBRID

 type LSD (смешанный тип

дифференциала повышенного

трения).

Комбинация дифференциала

повышенного трения с винтовыми

шестернями (Helical type LSD) и

чувствительной вязкостной муфты. В

дополнение к эффективной работе

дифференциала HELICAL при

возникновении момента сопротивления вращению колес, смешанная конструкция

располагает хорошими характеристиками распределения передаваемого

момента, когда одно из колес начинает свободно вращаться. В таблице

приводится сравнение указанного дифференциала с другими дифференциалами

повышенного трения: VCU type LSD и MECHANICAL/ FRICTION type LSD.



299
