F1

SELBSTDIAGNOSE

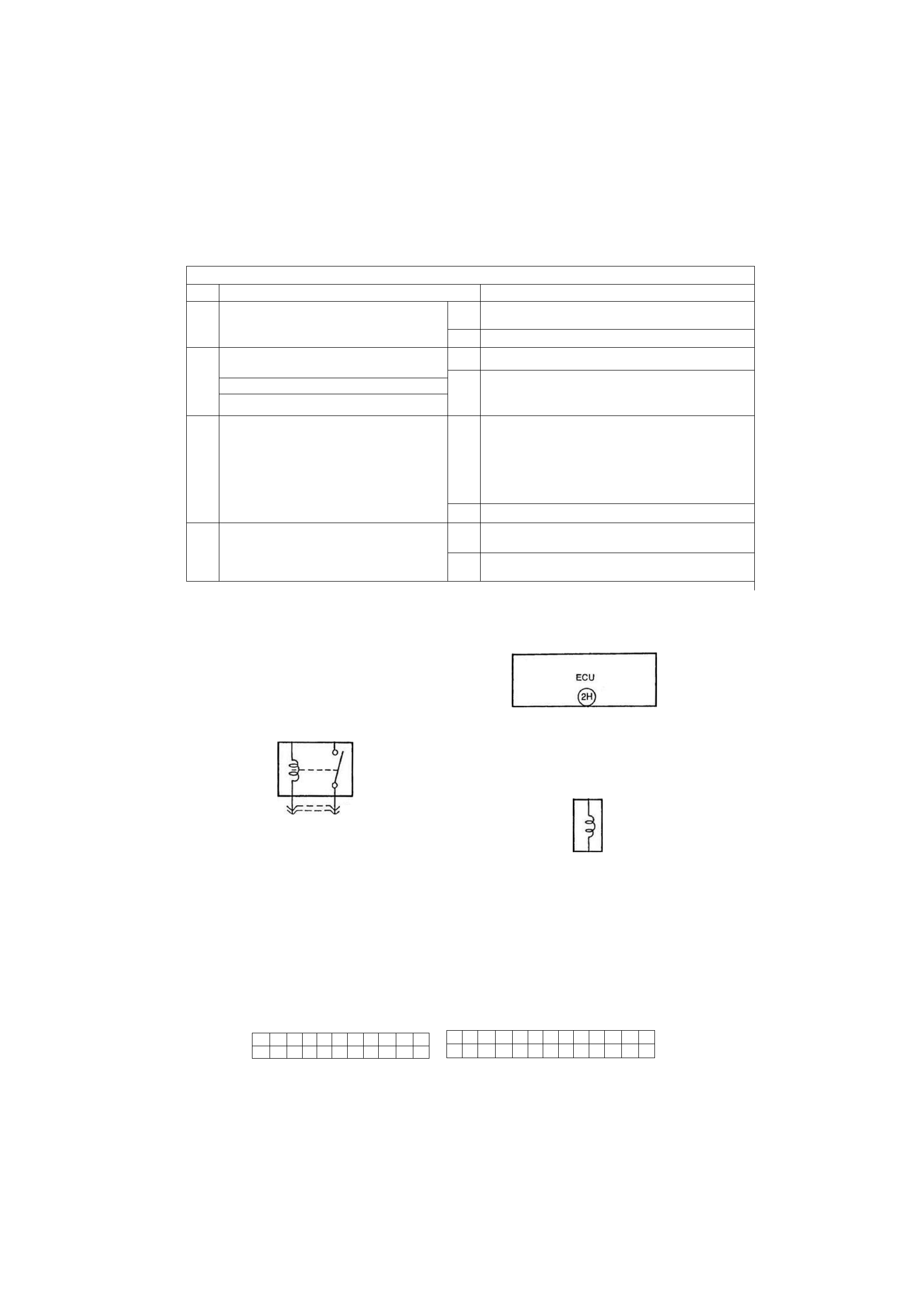

CODE Nr. 35 (DRUCKREGLERMAGNETVENTIL [2. STUFE])

3 c m n

PRÜFUNG

VORGEHEN

1

Schlechter Kontakt im Stromkreis des
Magnetventils?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

1

Schlechter Kontakt im Stromkreis des
Magnetventils?

Nein

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (W/R) OK?

(Steckverbinder des Magnetventils abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (W/R) OK?

(Steckverbinder des Magnetventils abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

2

Zustand Spannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

2

Zündschalter ON Batteriespannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

3

Prüfen, ob im Klemmenkabel (LG/B) des

Magnetventils zur ECU-Klemme 2H Durchgang

besteht.

Ja

Auf Kurzschluß zwischen Magnetventil

und ECU-Klemme 2H prüfen
(Klemmenkabel [LG/B])

OFalls OK, weiter mit dem nächsten

Schritt.

o Falls nicht OK, Kabelbaum reparieren.

3

Prüfen, ob im Klemmenkabel (LG/B) des

Magnetventils zur ECU-Klemme 2H Durchgang

besteht.

Nein

Kabelbaum reparieren

4

Prüfen, ob das Magnetventil einwandfrei

funktioniert. «r Seite F1-63

Ja

ECU austauschen

Seite F1-82

4

Prüfen, ob das Magnetventil einwandfrei

funktioniert. «r Seite F1-63

Nein

Magnetventil austauschen

Seite F1-43

1YE0F1-036

Schaltplan

B/W

W/G

B—02

^ B—01

LG/B

HAUPTRELAIS

B

B—02

^  B - 1 2

DRUCKREGLERMAGNET-
VENTIL (2. STUFE)

B—12

W/R

B-12 DRUCKREGLERMAGNETVENTIL

(2 STUFE)

JL

.G/B

K / R

B-Öl MOTORSTEUERGERÄT (EMI)

0

L / B  0 / B

w / 6

PV*

G/R  R / Y

*

(l>  W/L

*

B / L  L / R

LG/B  LG/R  ö / f t  8R/Y  BR  L / 0  G/W  L/W  G / L

W  W/R

JT JR JP

L / Y  0 / 8  Y / B

W/G  R/G

R

Y

Y / R  Y / B

L

G

B / R  8 / 0

Y/G

w / 6

L / ß

Y/W

LG  G/B  GY/B  B

«

fw/BJ  R / L

LG/B  W

B / Y  B / 0

(  ) E C - A T

F1-34

16EOF2-OS®

SELBSTDiAGNOSE

  F 1

CODE Nr.

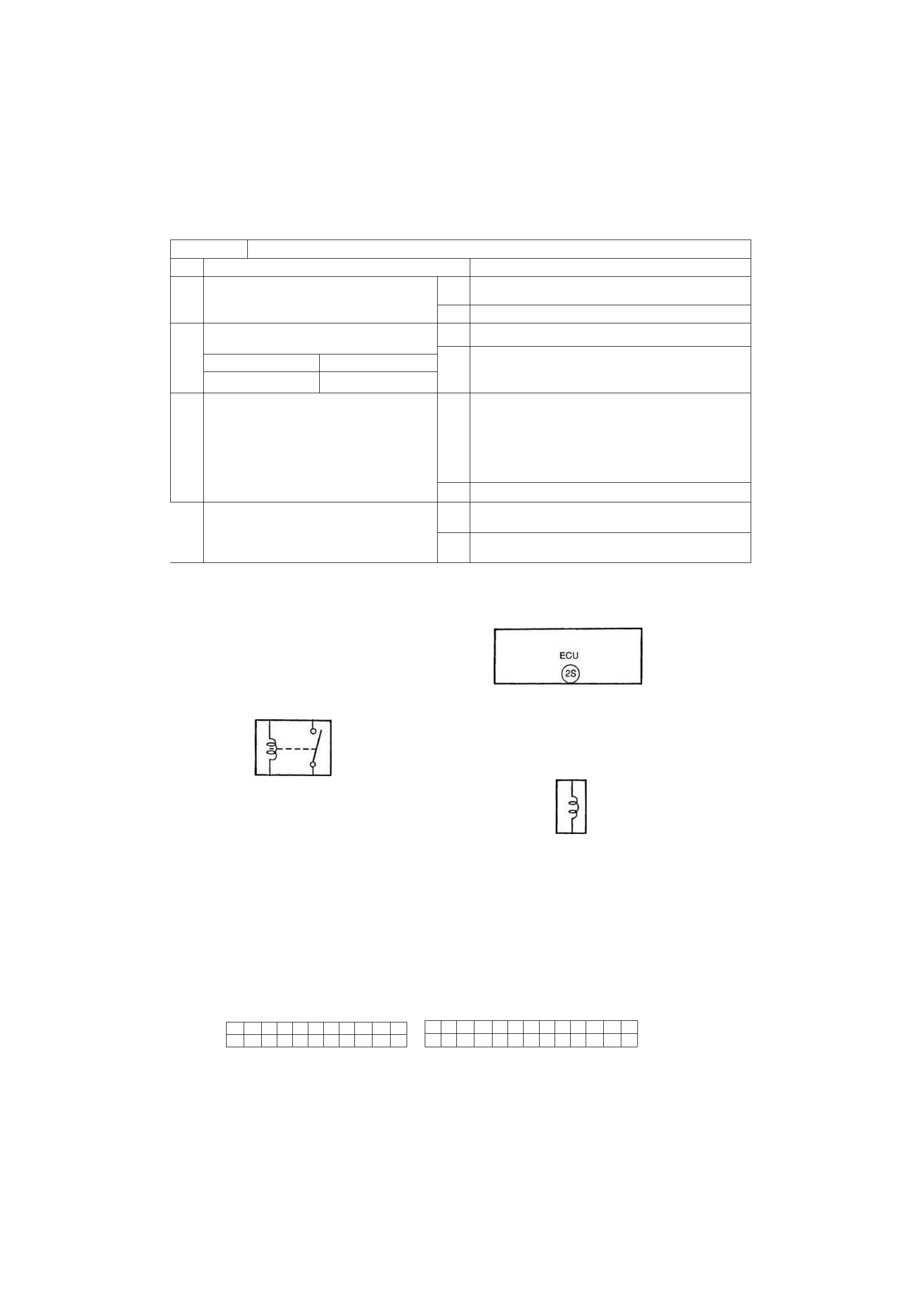

41 (VICS-MAGNETVENTIL )

90HTT

PRÜFUNG

VORGEHEN

1

Schlechter Kontakt im Stromkreis des
Magnetventils?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

1

Schlechter Kontakt im Stromkreis des
Magnetventils?

Nein

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (W/R) OK?

(Steckverbinder des Magnetventils abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (W/R) OK?

(Steckverbinder des Magnetventils abgezogen)

Nein

Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

2

Zustand

Spannung

Nein

Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

2

Zündschalter ON

Batteriespannung

Nein

Auf Unterbrechung oder Kurzschluß

zwischen Magnetventil und des Haupt-

relais prüfen (Klemmenkabel [W/R])

3

<

Prüfen, ob im Klemmenkabel (W/G) des

Magnetventils zur ECU-Klemme 2S Durchgang

besteht.

Ja

Auf Kurzschluß zwischen Magnetventil

und ECU-Klemme 2S prüfen

(Klemmenkabel [W/G]) .. i * j

OFalls OK, weiter mit dem nächsten

Schritt.

O Falls nicht OK, Kabelbaum reparieren.

3

<

Prüfen, ob im Klemmenkabel (W/G) des

Magnetventils zur ECU-Klemme 2S Durchgang

besteht.

Nein

Kabelbaum reparieren

4

Prüfen, ob das Magnetventil einwandfrei

f u n k t i o n j e r t

- ~ Seite F1-50

Ja

ECU austauschen

tat Seite F1-82

4

Prüfen, ob das Magnetventil einwandfrei

f u n k t i o n j e r t

- ~ Seite F1-50

Nein

Magnetventil austauschen

Seite F1-43

1YE0F1-037

Schaltplan

B/W

W/G

B—02

HAUPTRELAIS

B

B—02

W/R

B—01

W/G

^ B—13

VICS-MAGNETVENTIL

^ B—13

5-13 VICS-MAGNETVEOTlL (E)

n n n

W/G  W/R

B-01 MOTORSTEUERGERÄT (EMI)

I S 10 10 r—1

0

L / B  0 / B  W/G

PV*

G/R  R / Y

*

ft >

W/L

*

B / L  L / R

L S / 6  LG/fl

Ö/R

(*)

B3/Y  BR  L / 0  G / K  L / W  G / L

W  W/R

I T 1R 3P

L / Y  0 / 8  Y / B

W/G  R/G

R

Y

Y / R  Y / B

L

G

B / R  B / 0

Y / G

w / B
(L'S)

Y/W

LG  G / B  GY/8

8

WP)

R / L  LG/B  W

B / Y  B / 0

( ) EC-AT

16E0F2-041

F1-35

F1

SELBSTDIAGNOSE

CODE Nr.

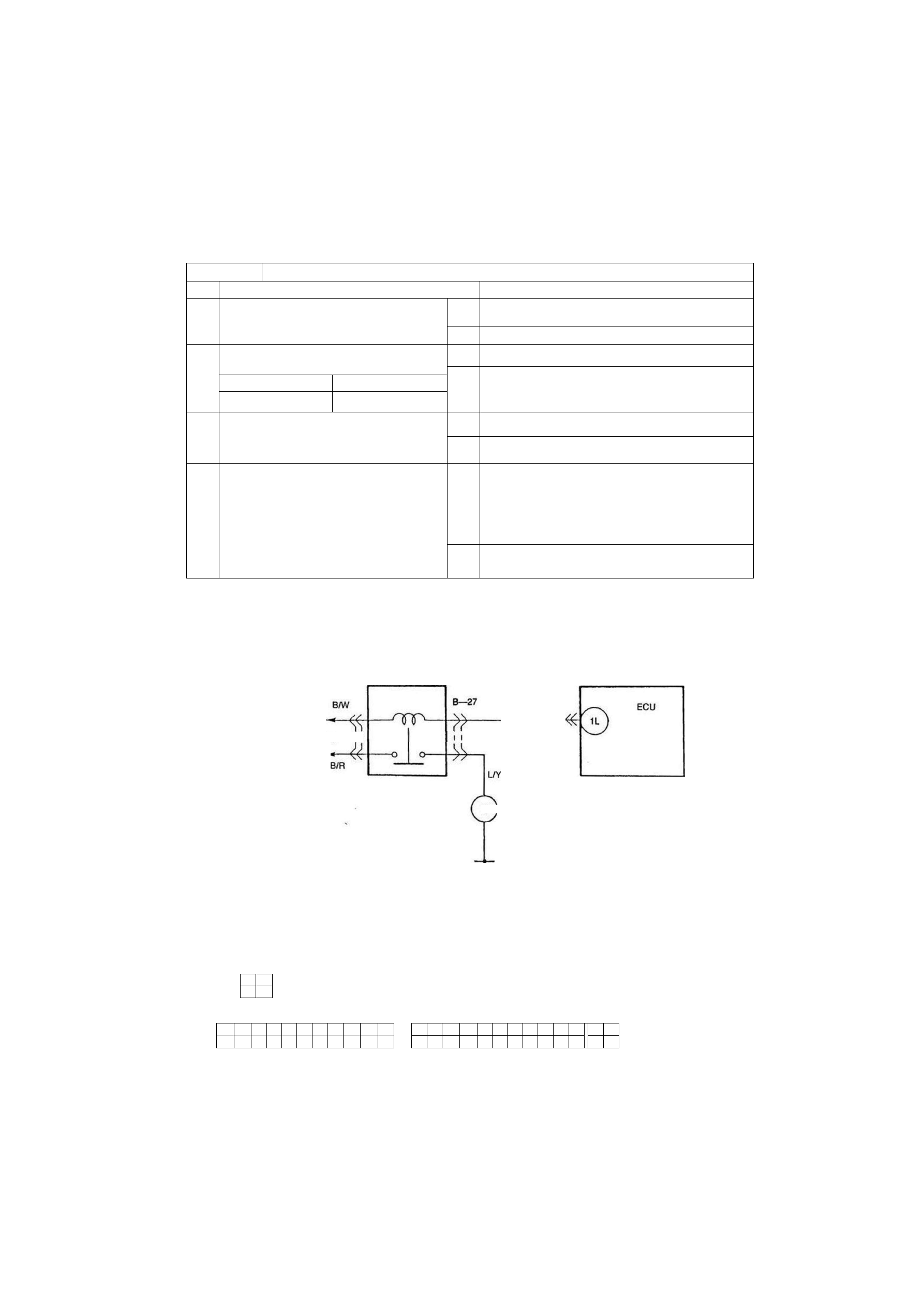

67 (KÜHLLÜFTERRELAIS)

3 0 H T T

PRÜFUNG

VORGEHEN

1

Schlechter Kontakt im Stromkreis des Relais?

Ja

Steckverbinder und/oder Kabelbaum

reparieren

1

Schlechter Kontakt im Stromkreis des Relais?

Nein  Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (B/W) OK?

(Steckverbinder des Relais abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (B/W) OK?

(Steckverbinder des Relais abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

2

Zustand

Spannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

2

Zündschalter ON

Batteriespannung

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Relais und Zündschalter

prüfen (Klemmenkabel [B/W])

3

Prüfen, ob zwischen den Klemmenkabeln

(B/W) und (L/O) des Relais Durchgang

besteht.

Ja

Weiter mit dem nächsten Schritt

3

Prüfen, ob zwischen den Klemmenkabeln

(B/W) und (L/O) des Relais Durchgang

besteht.

Nein

Relais austauschen

4

Prüfen, ob zwischen dem Relais und der ECU-

Klemme 1L (Klemmenkabel [L/O]) Durchgang

besteht.

Ja

Auf Kurzschluß zwischen Relais und

ECU-Klemme 1L prüfen (Klemmen-

kabel [L/O])

o Falls OK, ECU austauschen. w Seite F1-82

o Falls nicht OK, Kabelbaum

reparieren.

4

Prüfen, ob zwischen dem Relais und der ECU-

Klemme 1L (Klemmenkabel [L/O]) Durchgang

besteht.

Nein  Kabelbaum reparieren

Schaltplan

1YEQF1-038

KÜHLLÜFTERRELAIS

VOM

ZÜNDSCHALTER

B-37 I •

VON DER BATTERIE

u o

B—01

M ) KUHLLUFTER-

MOTOR

B-27 KÜHLLÜFTERRELAIS (Fl)

L/O  B/V/

L / Y

o/n

B-01 MOTORSTEUERGERAHEMj;

I S 10 30 I—I

0

L / B  O/B  W/G

F V *

G/R  R / Y

( I )

W/L

*

B / L  L / R

LG/B  LG/R  s y n  8R/Y  Bfi  L / O  G/W  L / W  G / L

W  W/R

I T 1R 1P

F1-36

L / Y  0 / 8  Y / B

W/G  R/G

R

Y

Y / R  Y / B

L

G

B / R  B/O

Y/G

W/B

(L/F!

Y/W

LG  G / B  GY/B  B

*

R / L  LG/B

W

B / Y  B / O

22

2v

2N

2 J

29

(  ) E C - A T

16E0F2-057

SELBSTDIAGNOSE

F1

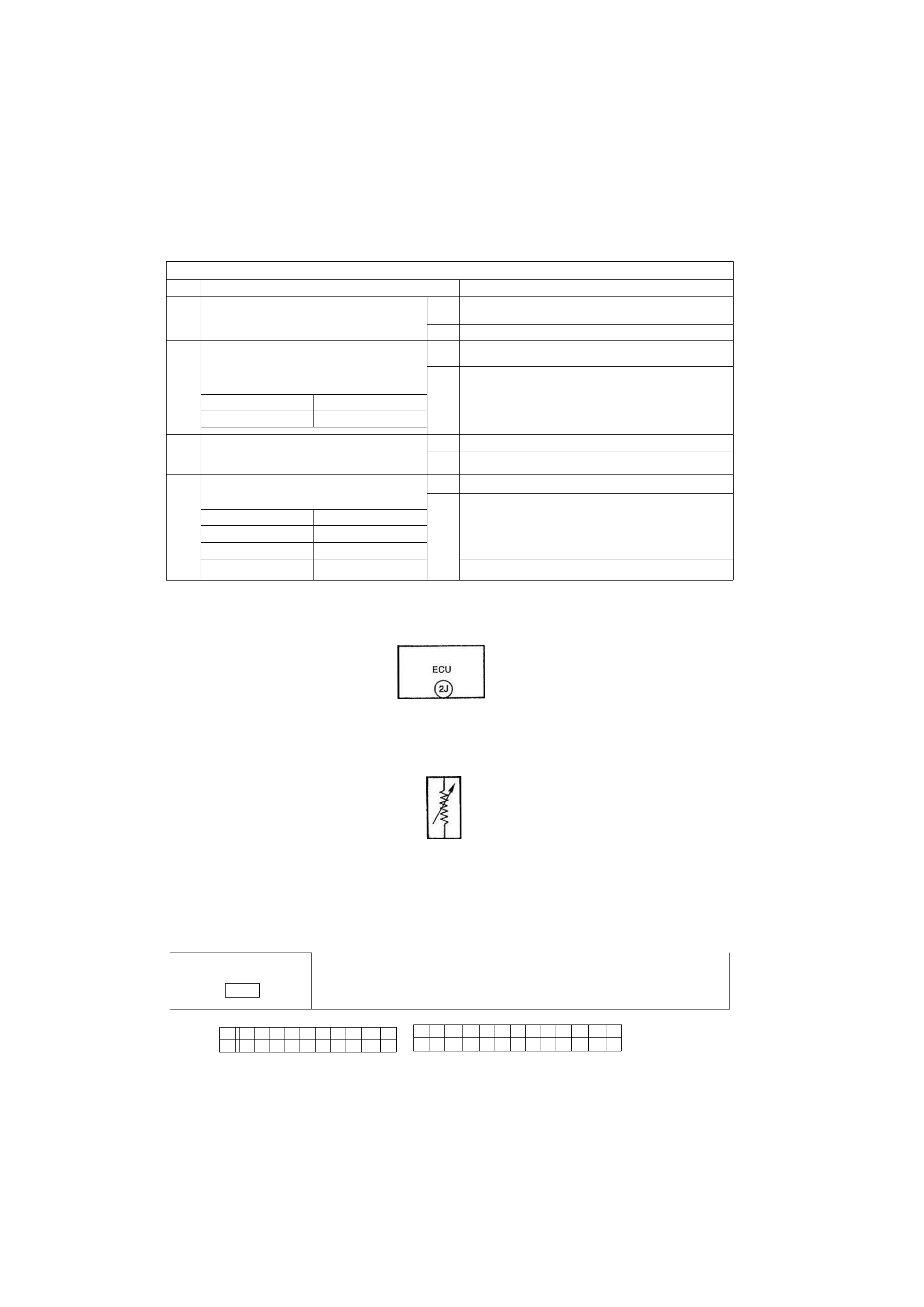

CODE Nr. 69 (WASSERTEMPERATURSENSOR [LÜFTER])

3CHRTTT

PRUFUNG

VORGEHEN

1

Schlechter Kontakt im Stromkreis des Wasser-

temperatursensors?

Ja

Steckverbinder und/oder Kabelbaum

reparieren

1

Schlechter Kontakt im Stromkreis des Wasser-

temperatursensors?

Nein  Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (R/L) des
Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (R/L) des
Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2J prüfen (Klemmenkabel [R/L])

c Falls OK, ECU austauschen.

o Falls nicht OK, Kabelbaum reparieren.

2

Zustand

Spannung

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2J prüfen (Klemmenkabel [R/L])

c Falls OK, ECU austauschen.

o Falls nicht OK, Kabelbaum reparieren.

2

Zündschalter ON

ca. 5,0 V

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2J prüfen (Klemmenkabel [R/L])

c Falls OK, ECU austauschen.

o Falls nicht OK, Kabelbaum reparieren.

2

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2J prüfen (Klemmenkabel [R/L])

c Falls OK, ECU austauschen.

o Falls nicht OK, Kabelbaum reparieren.

3

Prüfen, ob im Klemmenkabel (B/Y) des

Wassertemperatursensors zur Masse Durch-
gang besteht.

Ja

Weiter mit dem nächsten Schritt

3

Prüfen, ob im Klemmenkabel (B/Y) des

Wassertemperatursensors zur Masse Durch-
gang besteht.

Nein

Kabelbaum reparieren

4

Widerstand des Wassertemperatursensors
OK?

Ja

ECU austauschen Seite F1-82

4

Widerstand des Wassertemperatursensors
OK?

Nein

Wassertemperatursensor austauschen

| i «- Seite F1-76

.{ I  v .

» .

4

Kühlmitteltemperatur

Widerstand (kft)

Nein

Wassertemperatursensor austauschen

| i «- Seite F1-76

.{ I  v .

» .

4

91 °C

1 , 7 0 - 1 , 8 4

Nein

Wassertemperatursensor austauschen

| i «- Seite F1-76

.{ I  v .

» .

4

97 °C

1,42  - 1 , 5 3

Nein

Wassertemperatursensor austauschen

| i «- Seite F1-76

.{ I  v .

» .

4

108 °C

1 , 0 3 - 1 , 1 1

Nein

1YE0F1-039

Schaltplan

M B—01

R/L

B—20

WASSER-

TEMPERATUR-
SENSOR (LÜFTER)

* ' B—20

B/Y

•-20 WASSERTEMPERATURSENSOR (LOFTER)

•

„ . . n n _

t

c

B/Y | R/t

1

U —

B-01 MOTORSTEUERGERÄT (EMI)

0

L / B  0 / B

w / 6

FV*

G/R

R / Y

*

(;)

W/L

*

B / L  L / R

LG/B  LG/R  ß / t f  BR/Y  BR  L / 0  G/W  L / H  G / L

W  H/R

JT  I P  I P

L / Y  O/B  Y / B

W/G  R/G

R

Y

Y / R  Y / B

L

G

B / R  B / 0

Y/G

( I M

Y/W

LG  G / B  GY/B  B

I-

R / L  LS/B  W

B / Y  B / O

( ) EC-AT

16E0F2-075

F1-37
