Трансмиссия / Мост

Система RFW

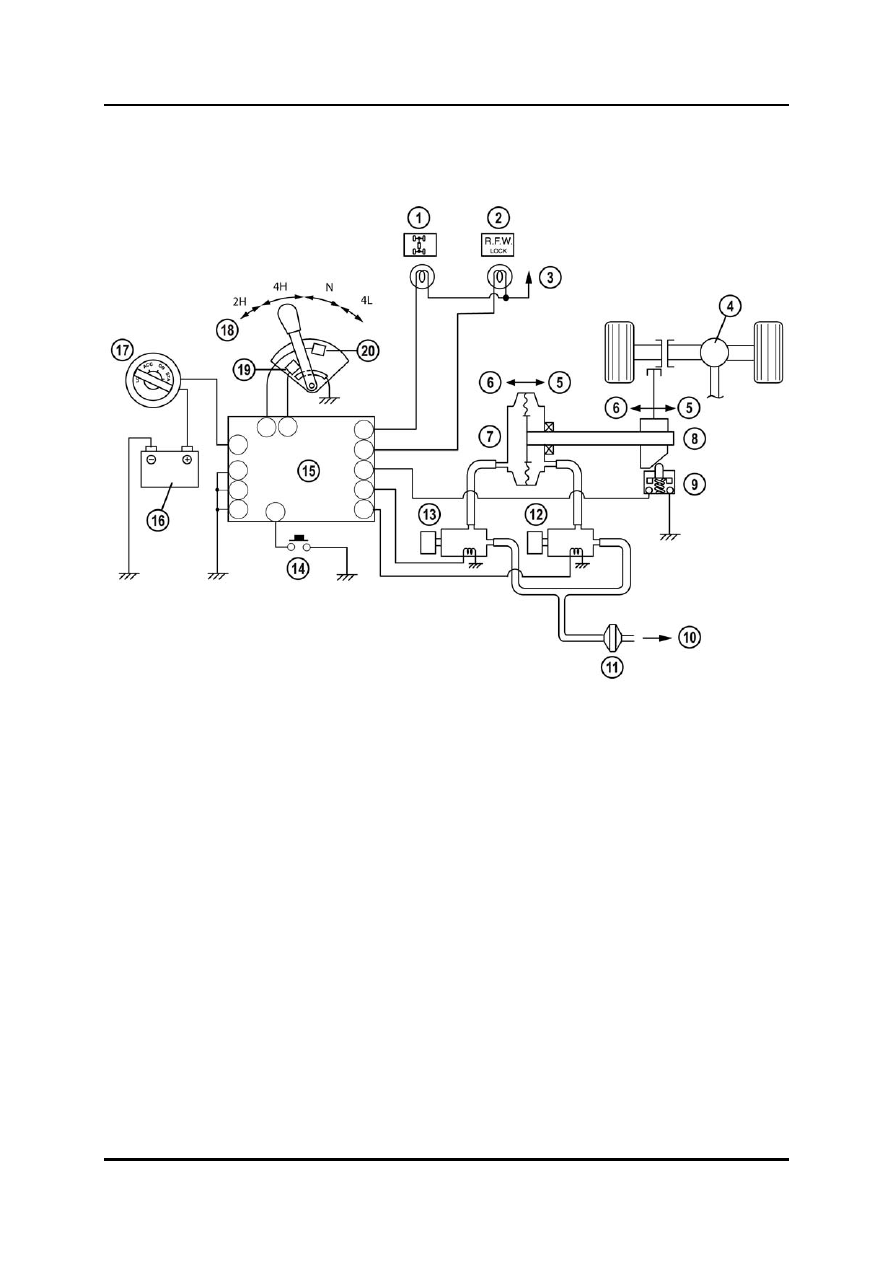

Общий вид системы





BT-50_03002



1  Световой индикатор 4WD

11  Односторонний обратный клапан

2  Световой индикатор RFW

12  Замыкающий электромагнитный

клапан

3  К аккумуляторной батарее 13

Размыкающий электромагнитный
клапан

4  Передний дифференциал 14

Главный датчик RFW

5  Замыкание 15

PCM

6  Размыкание 16

Аккумуляторная батарея автомобиля

7  Вакуумный привод RFW

17  Выключатель двигателя

8  Блок RFW

18  Рычаг переключателя

9  Датчик RFW

19  Переключатель 4WD

10  К вакуумному насосу 20

Безобрывный переключатель
нейтрали




Обучение обслуживанию BT-50

03-3

Система RFW

Трансмиссия / Мост

Бортовая система диагностики

•

Обнаруженные неисправности сохраняются в памяти PCM в виде 4-значных кодов
DTC и могут извлекаться при помощи M-MDS.


Таблица DTC

DTC

Неисправность

P1812

Нарушение в цепи замыкающего электромагнитного клапана RFW

P1813

Размкнута цепь замыкающего электромагнитного клапана RFW

P1814

Короткое замыкание цепи замыкающего электромагн. клапана
RFW на аккумулятор

P1815

Короткое замыкание цепи замыкающего электромагн. клапана
RFW на массу

P1878

Нарушение в цепи размыкающего электромагнитн. клапана RFW

P1879

Размкнута цепь размыкающего электромагнитного клапана RFW

P1880

Короткое замыкание цепи размыкающего электромагн. клапана
RFW на аккумулят.

P1885

Короткое замыкание цепи размыкающего электромагн. клапана
RFW на массу

BT-50_T03002




Имитационная проверка

•

Внедрена имитационная проверка функционирования определённых элементов
при помощи M-MDS.



PID

Соответствующий элемент

Состояние

Режим проверки

4WDMODE_L #

Световой индикатор 4WD

ВЫКЛ/ВКЛ

HUBLOCK #

Замыкающий электромагнитный
клапан RFW

ВЫКЛ/ВКЛ

HUBLOCK_L #

Размыкающий электромагнитный
клапан RFW

ВЫКЛ/ВКЛ

NTFLAMP #

Световой индикатор RFW

ВЫКЛ/ВКЛ

BT-50_T03003

Выключатель

двигателя в

положении ON




ПРИМ: Дальнейшая диагностика поддерживается разделом поиска и устранения

неисправностей в W/M.

03-4

Обучение обслуживанию BT-50

Коробка передач

Сцепление

Сцепление

Общие характеристики

•

Система сцепления модели BT-50 имеют следующие новые характеристики:

–

Главный цилиндр сцепления с обратным клапаном и демпфером пульсаций

–

Сдвоенный маховик



Технические характеристики

Техническая характеристика

S15M-D, S15MX-D

Гидравлическое

Тарельчатая

Установлен.нагрузка

Н

10 100

Внешний диаметр

мм

250

Внутр. диаметр

мм

155

Подвесная

5,2

Полный ход

мм

152

мм

15,87

мм

22,23

SAE J1703, FMVSS 116 DOT-3

BT-50_T05001

Тип пружины

Управление сцеплением

Крышка сцепеления

Позиция

Механическая коробка предач

Тип жидкости для сцепления

Передаточное число педали

Диск сцепления

Педаль сцепления

Тип пружины

Внутр.диаметр главн. цилиндра сцепеления
Внутр.диаметр цилиндра выключ.сцепления





Обучение обслуживанию BT-50

05-1

Сцепление

Коробка передач

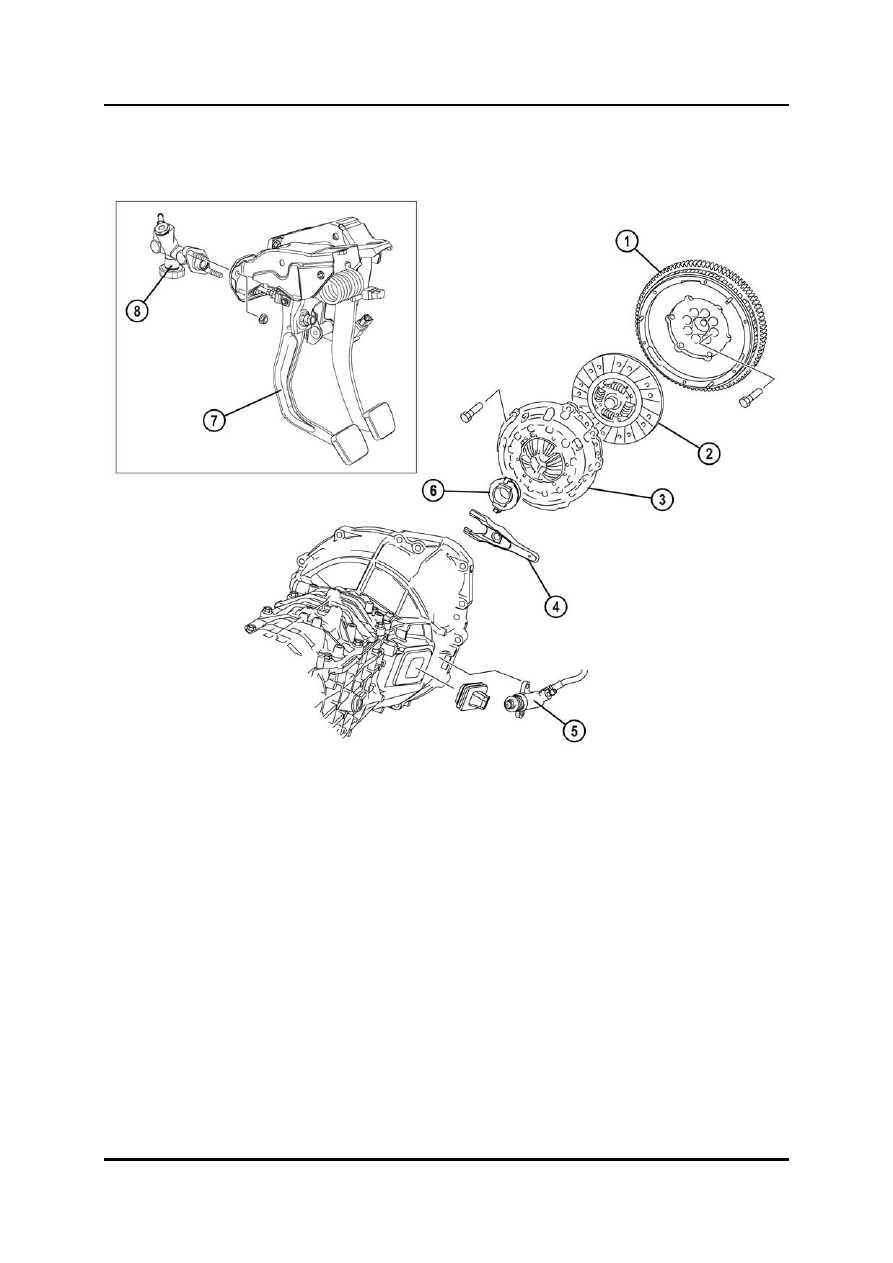

Расположение деталей





BT-50_05013



1  Сдвоенный маховик 5

Цилиндр выключения сцепления

2  Диск сцепления 6

Муфта выключения сцепления

3  Крышка картера сцепления 7

Педаль сцепления

4  Вилка выключения сцепления 8

Главный цилиндр сцепления



05-2
