Mazda BT-50. Руководство - часть 19





Подвеска



Подвеска

Общие характеристики

•

Передняя и задняя подвеска модели BT-50 имеет следующие новые
характеристики:

–

Увеличенный диаметр и модифицированную настройку заслонки слабо
герметизированных амортизаторов двойного действия

–

Увеличенный диаметр переднего стабилизатора

–

Удлинённые листы рессор заднего моста

–

Модифицированные значения регулировки углов установки колёс



Технические характеристики



2WD

4WD

Диаметр

мм

27

28

Внутр.

33°00'-37°00'

31°30'-35°30'

Внешн.

30°00'-35°00'

27°00'-32°00'

Общее схождение

мм

2-8

3-9

BT-50_T02001

*  : Полный топл.бак,охлажад.жидк.дв иг.и моторн.масло на задан.ур-не,а запасная шина,домкрат
     и инструменты в указ.полож.

Стабилиза-
тор

Тип пружины
Тип амортизатора

Цилиндрический, двойного действ ия

0°35' ±1°

Листов ая рессора

Полуэллиптическая листов ая рессора

1°56' ±1°

RAP cabin: 2°07' ±1°

DBL cabin: 2°06' ±1°

Тип подв ески

Регулировка
углов  установ ки
передних
колёс (В
ненагружен-ном
состоянии*)

Максимальный
угол по-ворота
рулев .управ лен.

RAP cabin: 10°37'

DBL cabin: 10°35'

Угол разв ала
(справ очное значение)

Наклон оси рулев ого управления

8°25'

Тип

Тип пружины

Задняя подвеска

RAP cabin: 0°44' ±1°

DBL cabin: 0°45' ±1°

Угол продольного наклона оси
пов орота (справ . значение)

Техническая характеристика

Позиция

Тип амортизатора

Цилиндрический, двойного действ ия

Передняя подвеска

Сдв оенный поперечный рычаг подвески

Торсионная пружина

Тип подв ески

Торсионный





Обучение обслуживанию BT-50

02-1



Подвеска

Расположение деталей

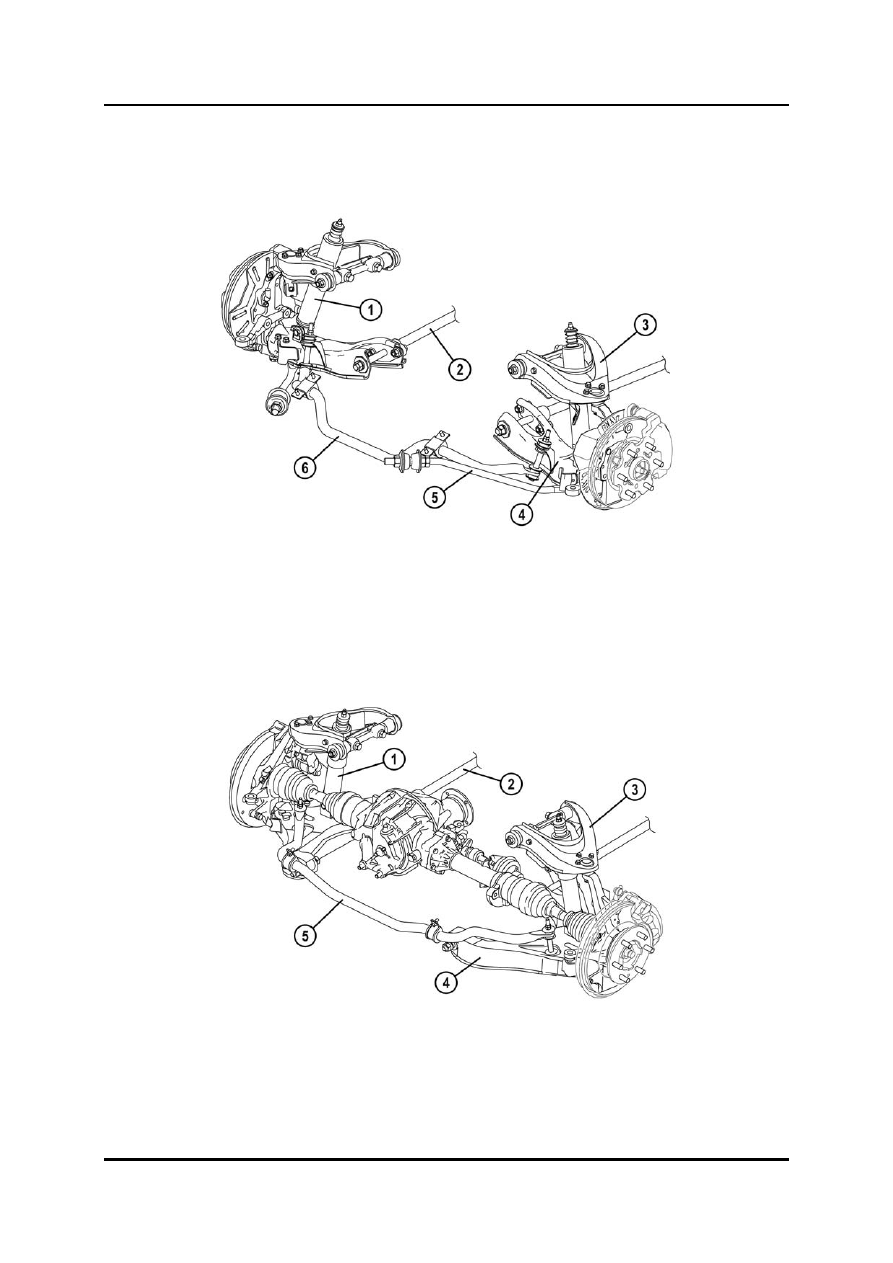

Передняя подвеска 2WD



BT-50_02002



1  Передний амортизатор 4

Нижний рычаг

2  Пружина торсиона 5

Распорная тяга

3  Верхний рычаг 6

Передний стабилизатор


Передняя подвеска 4WD



BT-50_02003



1  Амортизатор 4

Нижний рычаг

2  Пружина торсиона 5

Передний стабилизатор

3  Верхний рычаг



02-2

Обучение обслуживанию BT-50

Подвеска

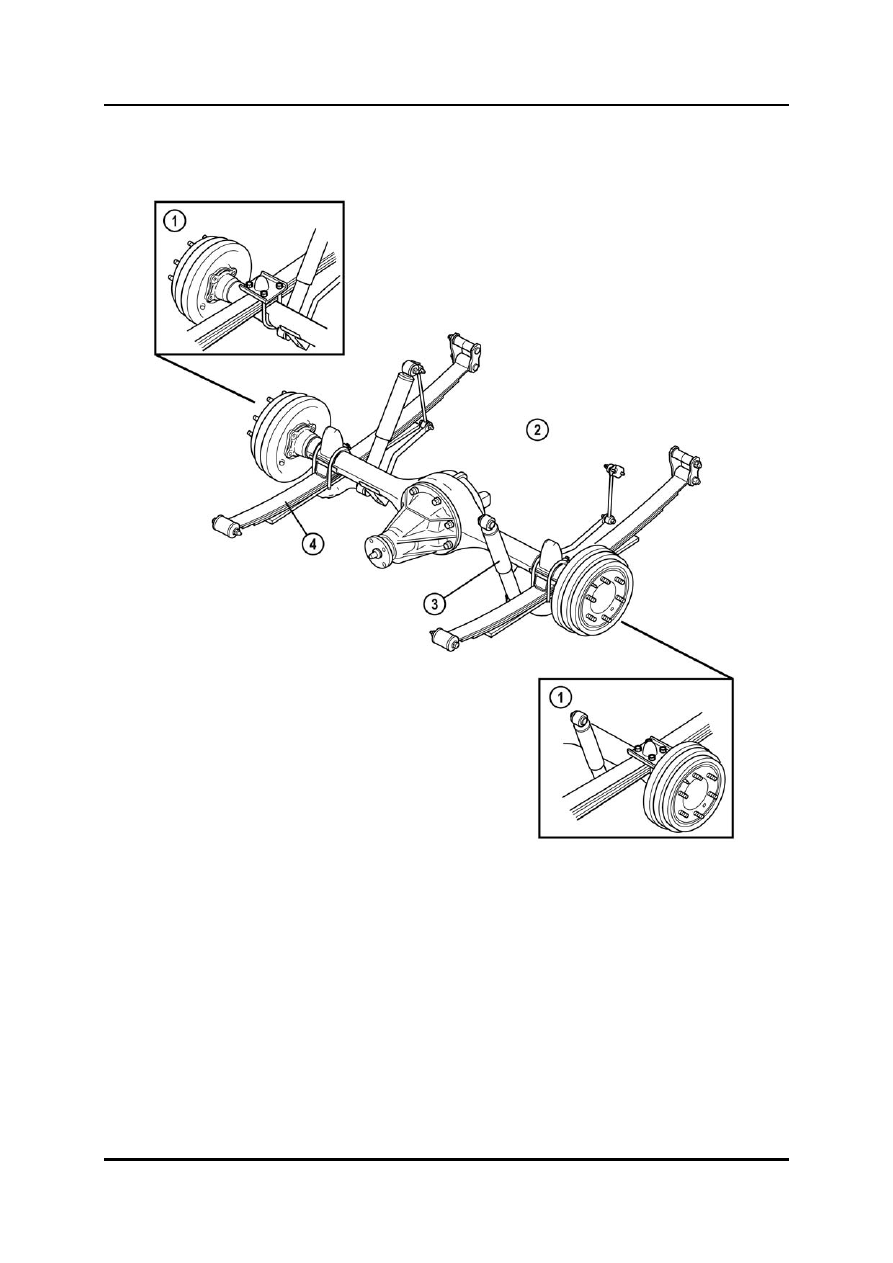

Задняя подвеска





BT-50_02004



1 4WD

3 Амортизатор

2 2WD

4 Лист рессоры




Обучение обслуживанию BT-50

02-3

Колёса и шины

Подвеска

Колёса и шины

•

Колёса и шины имеют следующие новые характеристики:

–

Модифицированные размеры колёс и шин

–

Модифицированный вылет колеса

–

Новые конструкции 15- и 16-дюймовых колёс из алюминиевого сплава и 15-
дюймовых стальных колёс.

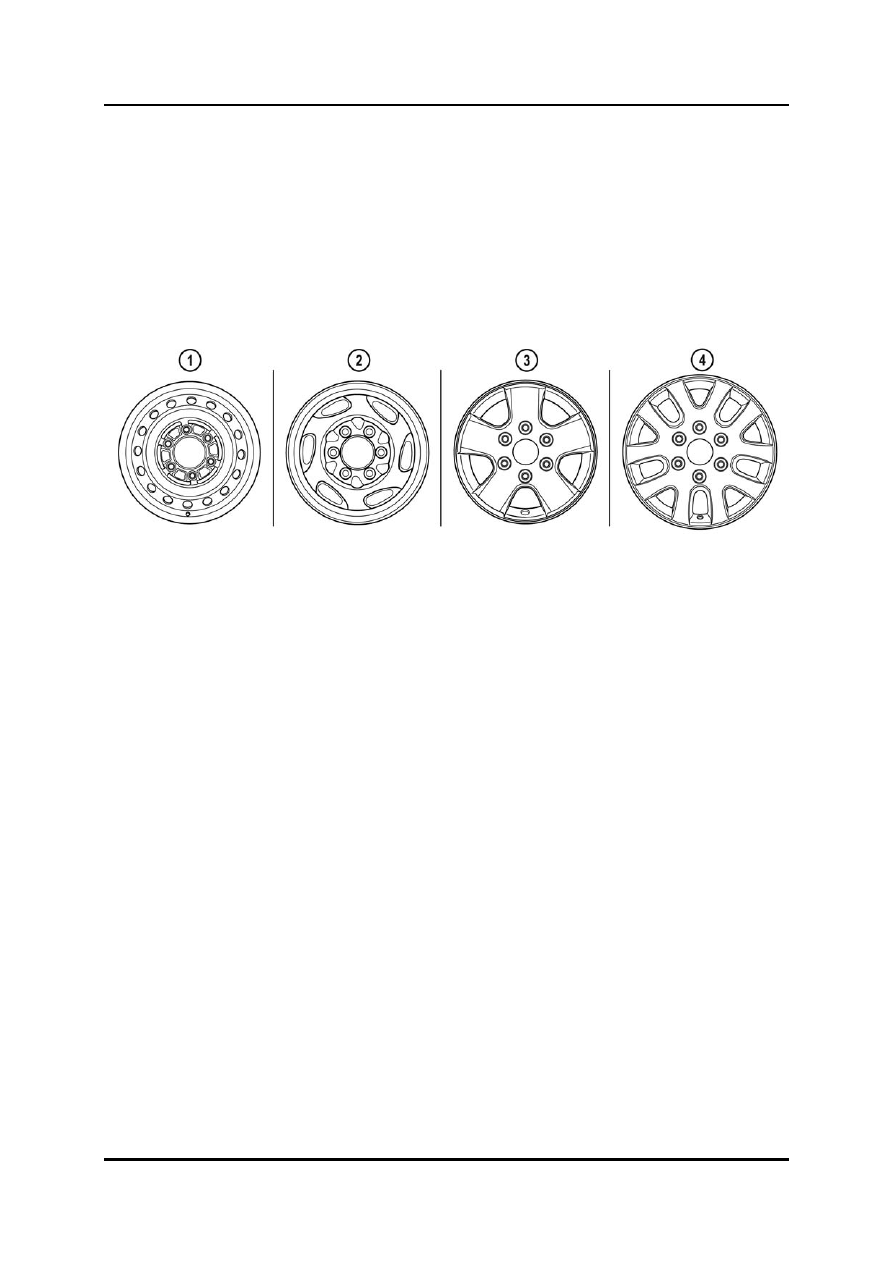

BT-50_02001



1 15-дюймовый стандартный стальной

3  15-дюймовый обод из алюминиевого

  обод (2WD)

  сплава (2WD)

2 15-дюймовый проектный стальной

4  16-дюймовый обод из алюминиевого

  обод (4WD)

  сплава (4WD)




02-4

Обучение обслуживанию BT-50
