Коробка передач

Сцепление

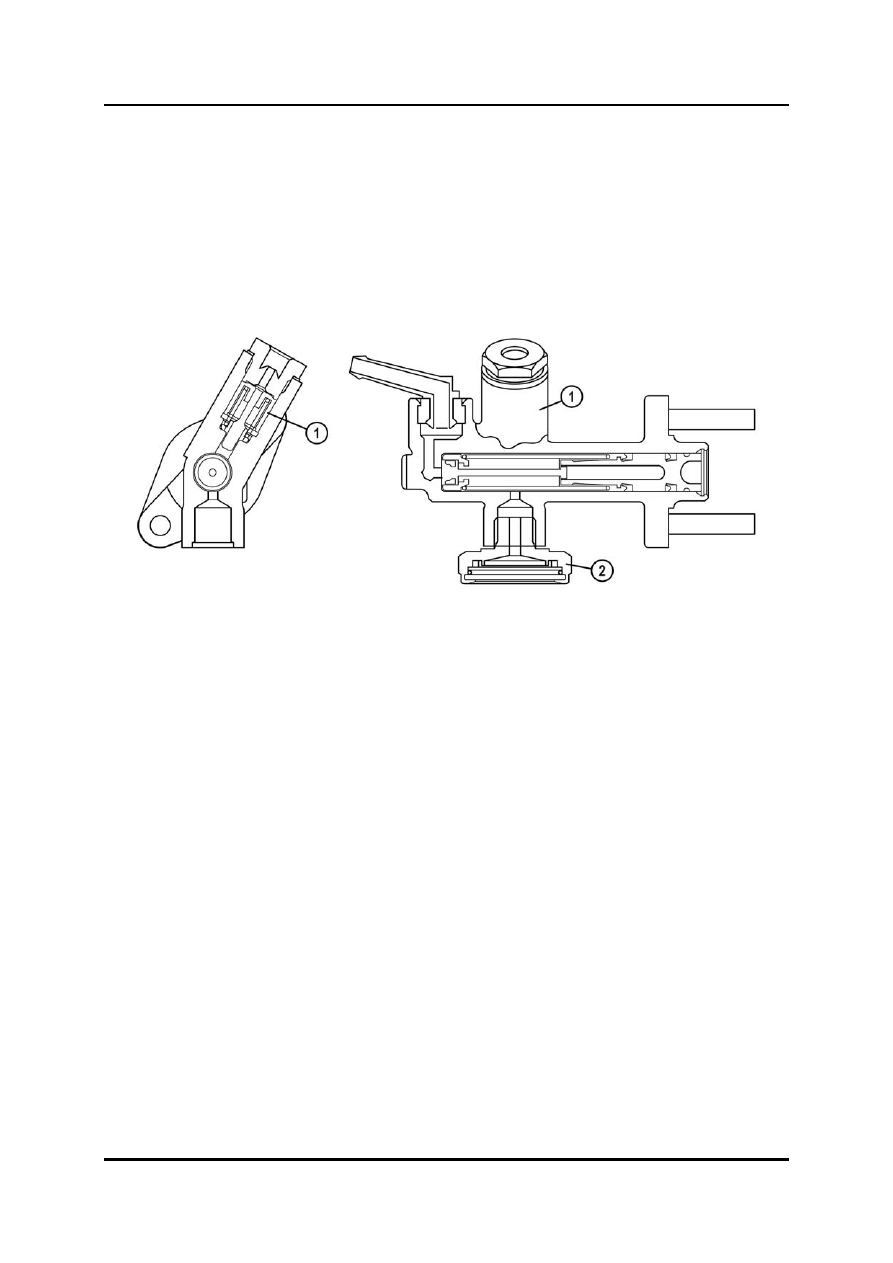

Главный цилиндр сцепления

•

Обратный клапан предотвращает резкий захват сцепления дроссельной
заслонкой, что предотвращает слишком быстрое обратное перетекание жидкости
при включении сцепления, таким образом, обеспечивая плавное отделение.

•

Демпфер пульсаций снижает колебания давления в гидропроводе во время
работы сцепления, минимизируя шум при работе и передачу вибрации на педаль
сцепления.





BT-50_05001



1  Обратный клапан 2

Демпфер пульсаций



Обучение обслуживанию BT-50

05-3

Сцепление

Коробка передач

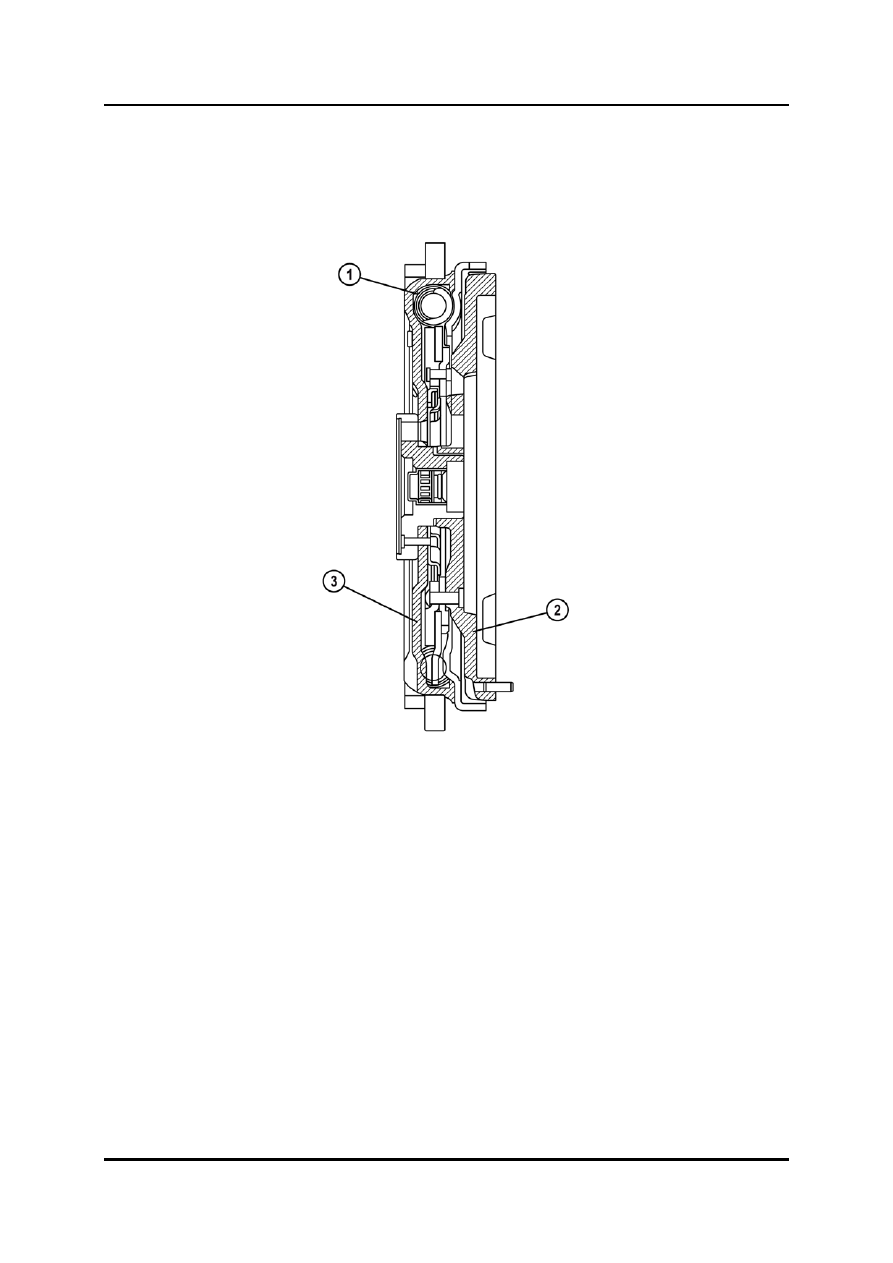

Сдвоенный маховик

•

Сдвоенный маховик компенсирует колебания крутящего момента, таким образом,
снижая дребезжащие шумы шестерней коробки передач.





BT-50_05014



1  Успокоительная пружина крутильных

колебаний

3  Основной маховик

2  Дополнительный маховик









05-4

Обучение обслуживанию BT-50

Коробка передач

Механическая коробка передач S15M(X)-D

Механическая коробка передач S15M(X)-D

•

Из-за увеличенного крутящего момента двигателя для версии 2WD была внедрена
вновь разработанная трёхвальная 5-скоростная механическая коробка передач
S15M-D, в то время как для версии 4WD была внедрена коробка передач S15MX-D
с дополнительной раздаточной коробкой.

•

За исключением раздаточной коробки, конструкция и работа обеих коробок
передач, в основном, одинаковы. Они заменили коробку передач R15M(X)-D,
использовавшуюся в модели B-Series.



Общие характеристики

•

Конструкция и работа коробки передач S15M(X)-D полностью аналогичны коробке
передач P66M-D,  введённой в модели MX-5 (NC). Она имеет следующие
особенности:

–

Трёхконусный механизм синхронизации для 1 и 2 передачи.

–

Двухконусный механизм синхронизации для 3 передачи

–

Одноконусный механизм синхронизации 4 и 5 передачи и передачи заднего
хода

–

Объединённый блок механизма переключения передач, включающий в себя
тяги и вилки переключения передач, стопорные шарики и штифтовой механизм
блокировки

–

Эксцентриковый механизм блокировки передачи заднего хода



Обучение обслуживанию BT-50

05-5

Механическая коробка передач S15M(X)-D

Коробка передач

Технические характеристики

Техническая характеристика

S15M-D, S15MX-D

Напольное

Синхронизатор

3,905
2,248
1,491
1,000
0,800
3,391

Ж идкость для механической коробки передач типа A

Объём
(прибл. кол-во)

Л

3,55

Тип

Ж идкость для механической коробки передач типа A

Объём
(прибл. кол-во)

мл

220-260

1,000

2,020

Ж идкость для механической коробки передач типа A

Объём
(прибл. кол-во)

Л

1,85

BT-50_T05002

Тип

Масло раздаточной
коробки [S15MX-D]

Масло картера управ -
ления переключением
передач [S15M-D]

Передача заднего хода

Низкий

Позиция

Тип коробки передач

Управление коробкой передач/раздачей
Вспомогательный механизм переключения предач

5GR

Масло коробки передач

Тип

Высокий

Коэффициент передачи
мощности

Передаточное
соотношение

1GR
2GR
3GR
4GR
