Коробка передач/КП в блоке с ведущим мостом A26M-R



1

Вилка переключения заднего хода 7

Сечение А-А

2

Внутренний рычаг 8

Нейтраль

3

Вилка переключения пятой/шестой

9

Первая передача



передачи 10

Вторая передача

4

Пластина фиксатора 11

Третья передача

5

Вилка переключения первой/второй

12

Четвёртая передача



передачи 13

Пятая передача

6

Тяга механизма переключения

14

Шестая передача



третьей/четвёртой передачи 15

Передача заднего хода



Обучение обслуживанию Mazda5

05-13

A26M-R  Коробка передач/КП в блоке с ведущим мостом

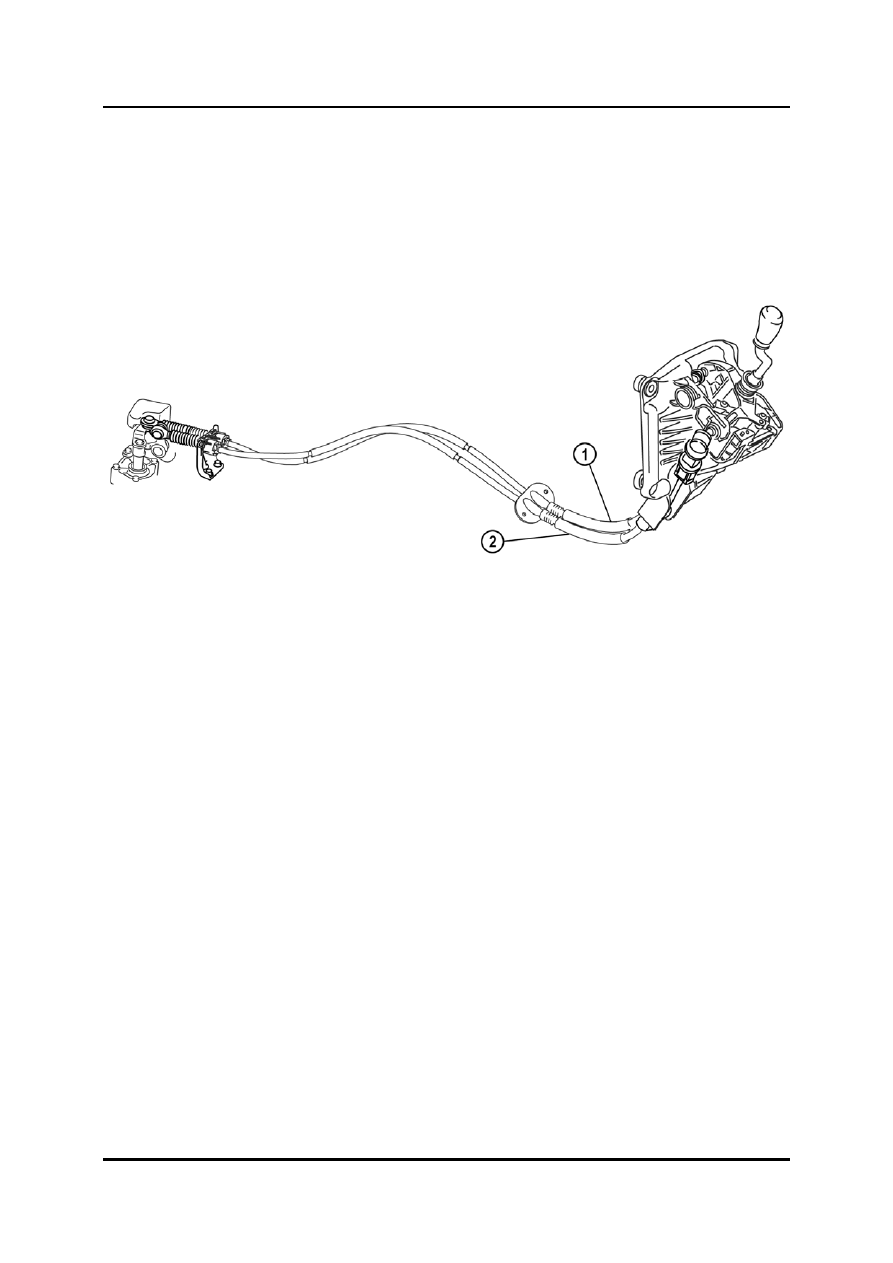

Механизм переключения передач

•

Применяется механизм переключения передач с использованием системы
тросового типа подобен тому, что устанавливается на современную модель
Mazda3 (BK).

•

Главный трос выбора передач регулируется таким же способом, как в модели
Mazda3.





M5_05012



1

Главный трос переключения передач

2

Главный трос выбора передач



05-14

Обучение обслуживанию Mazda5

Коробка передач/КП в блоке с ведущим мостом A26M-R

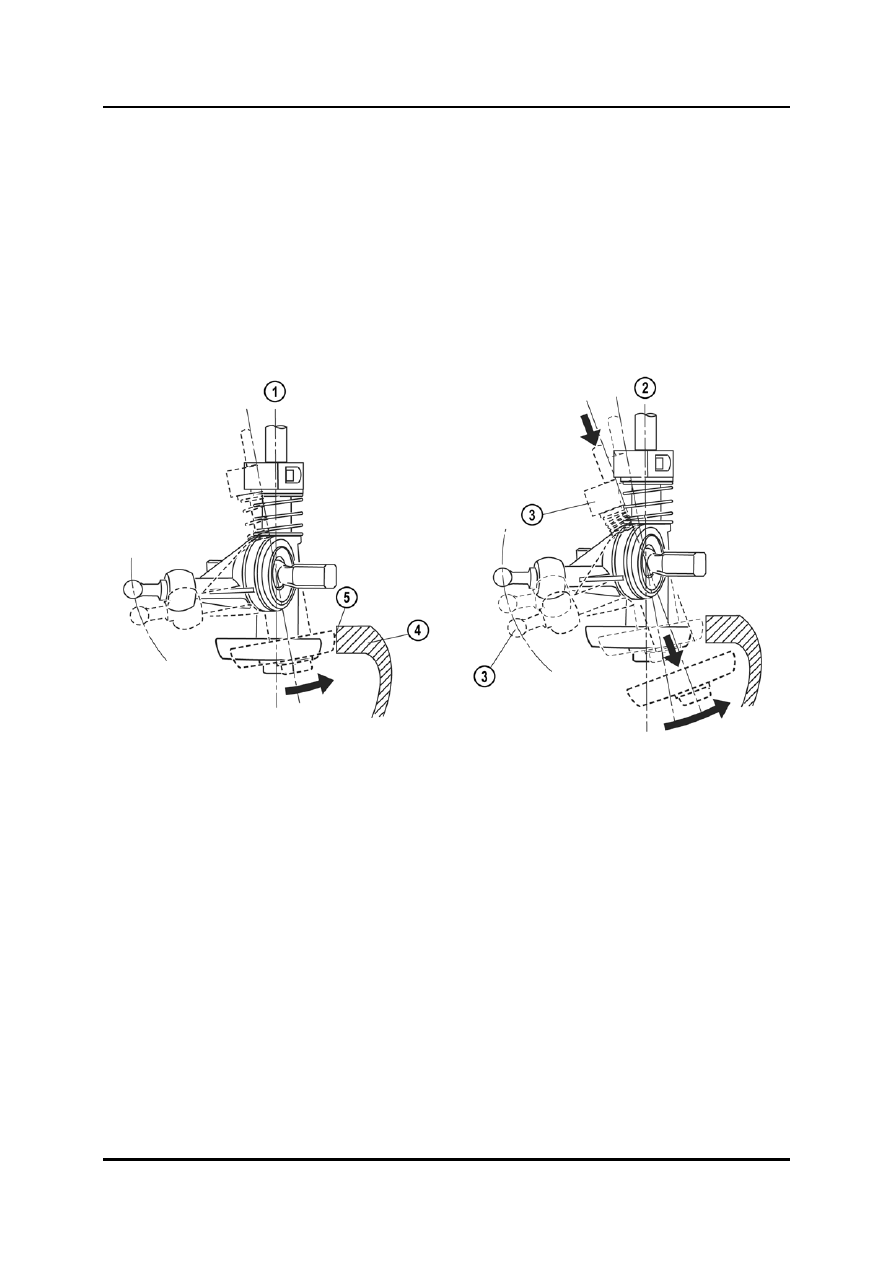

Механизм блокировка заднего хода

•

Механизм блокировки заднего хода состоит из направляющей пластины,
прикреплённой к блоку рычага переключения передач, которая препятствует
перемещению рычага переключения передач, чтобы предотвратить случайный
выбор заднего хода при переключении на первую передачу.

•

При нормальных условиях перемещение рычага переключения передач
ограничивается направляющей пластиной. Когда рычаг переключения передач
прижимается вниз и двигается по направлению к положению заднего хода, выступ
проталкивается ниже направляющей пластины, таким образом давая возможность
выбора заднего хода.





M5_05013



1

Нормальные условия 3

Положение заднего хода

2

Проталкивание рычага переключения

4

Направляющая пластина



передач 5

Перемещение ограничено



Обучение обслуживанию Mazda5

05-15

A26M-R  Коробка передач/КП в блоке с ведущим мостом

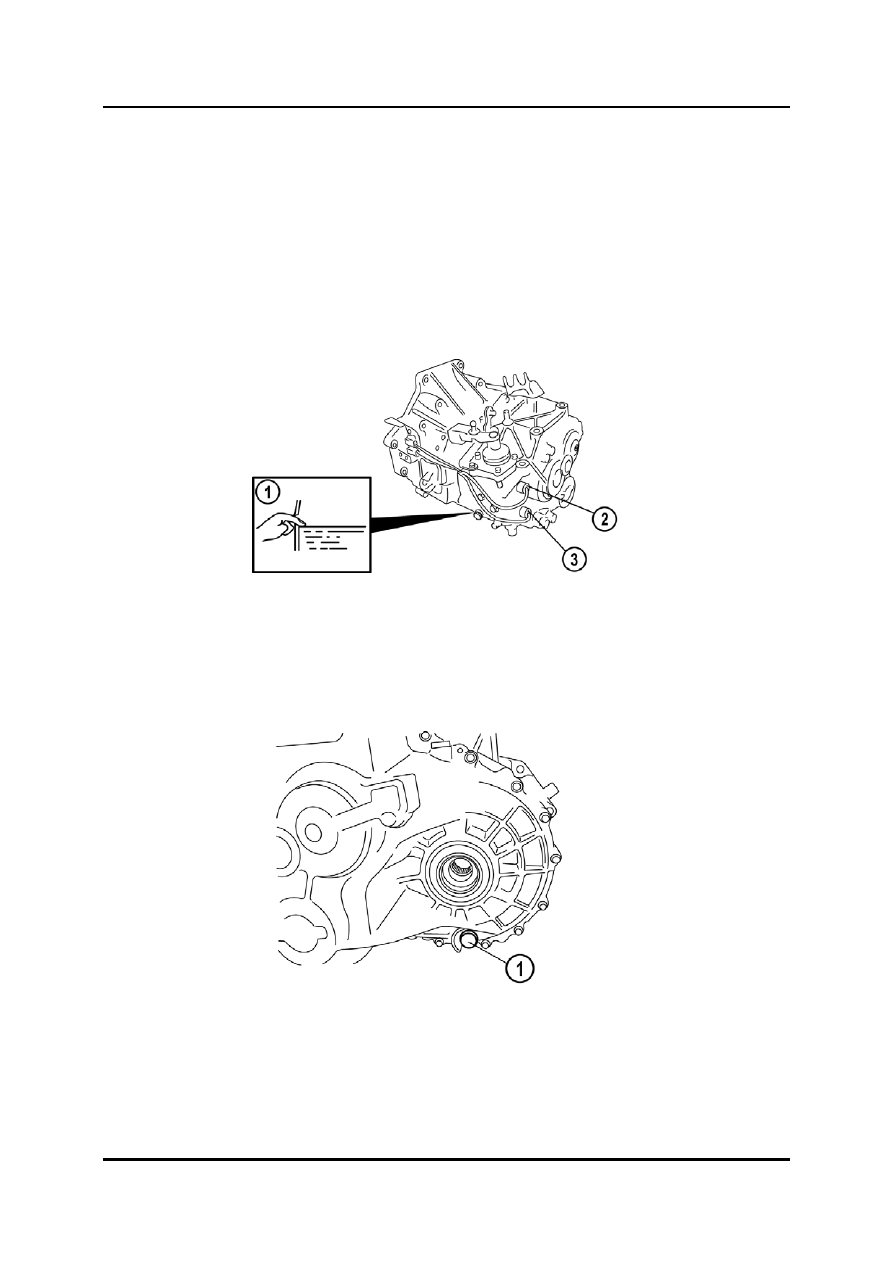

Проверка уровня масла

•

Механическая коробка передач для автомобилей с приводом на передние колеса
A26M-R заполняется маслом для механической коробки передач для автомобилей
с приводом на передние колёса в объёме 2,55 литра, которое соответствует
спецификации API Service GL-4 или GL-5 (марка) и SAE 75W-90 (вязкость).

•

Чтобы проверить уровень масла в данной коробке передач, убедитесь, что уровень
масла находится у кромки отверстия под пробку заливного отверстия. Если
уровень масла низкий, добавьте указанное количество масла указанного типа
через заливное отверстие.





M5_05014

1

Уровень масла

3

Выключатель нейтрали

2

Выключатель фонаря заднего хода








Местоположение пробки сливного отверстия





M5_05015



1

Пробка сливного отверстия








05-16
